Основные задачи дозирования в ВПУ
Водоподготовительная установка (ВПУ) на базе обратного осмоса требует точного химического дозирования. Без него мембраны покрываются отложениями за 2-4 недели, а их замена обходится в сотни тысяч рублей. Рассмотрим ключевые задачи дозирования.
Антискалант — защита мембран от солевых отложений. Карбонат кальция (CaCO₃), сульфат кальция (CaSO₄), кремниевая кислота (SiO₂) — всё это осаждается на поверхности мембран при повышении концентрации в потоке концентрата. Антискалант связывает ионы и не даёт кристаллам расти.
Коррекция pH — снижение индекса Ланжелье (LSI) (LSI = pH − pHs, где pHs — pH насыщения CaCO₃; при LSI > 0 вода пересыщена и есть риск отложений) перед мембранами. Кислота (HCl или H₂SO₄) снижает pH исходной воды с 7,5-8,5 до 6,0-6,5. При низком pH карбонат кальция не выпадает в осадок, даже если концентрация высока.
Дезинфекция — обеззараживание гипохлоритом натрия (NaClO). Применяется при бактериальном загрязнении исходной воды. Важно: свободный хлор разрушает полиамидные мембраны. Перед осмосом хлор необходимо удалить — активированным углём или дозированием бисульфита натрия.
Дозирование бисульфита/метабисульфита контролируется датчиком ORP на линии перед мембранами. Целевое значение ORP: +200…+250 мВ. Допустимый остаточный хлор: < 0,02 мг/л.
| Задача | Реагент | Типовая доза | Точка ввода |
|---|---|---|---|
| Антискалант | Аминат-К, Avista Vitec и др. | 3-5 мг/л | После мех. фильтра, до мембран |
| Коррекция pH | HCl (соляная кислота), H₂SO₄ | По расчёту (до pH 6,0-6,5) | До картриджного фильтра |
| Дезинфекция | NaClO (гипохлорит натрия) | 1-3 мг/л по акт. хлору | На входе в систему |
| Дехлорирование | Na₂S₂O₅ (метабисульфит натрия, SMBS) | 1,5–1,8 мг на 1 мг Cl₂ (стехиометрически 1,34; с 10–20% избытком) | После угольного фильтра / перед мембранами |
Кислота для коррекции pH вводится выше по потоку, чем антискалант. Между точками ввода — статический миксер или расстояние не менее 20 диаметров трубы. Ввод кислоты и антискаланта в одну точку недопустим — это приводит к деградации фосфонатного антискаланта.
Расчёт дозы антискаланта
Антискалант — самый распространённый дозируемый реагент на установках обратного осмоса. Стандартная доза для большинства коммерческих антискалантов: 3-5 мг/л (г/м³) подаваемой воды. Точная доза определяется проекционным ПО производителя антискаланта (Avista Advisor, Genesys MemTreat и др.) с учётом полного анализа воды и заданной конверсии. При LSI концентрата > 1,5 доза может быть увеличена до 5–7 мг/л по рекомендации производителя. При LSI концентрата > 2,5 одного антискаланта недостаточно — необходима коррекция pH кислотой или снижение конверсии.
Формула расхода реагента:
D = Q × C
D — расход реагента (г/ч)
Q — производительность установки по питающей воде (м³/ч)
C — требуемая доза (г/м³)
Пример расчёта
Установка обратного осмоса на 5 м³/ч. Вода с жёсткостью 8 мг-экв/л, LSI концентрата = 0,7 (при конверсии 75%). Выбираем дозу 4 г/м³.
- Расход: D = 5 × 4 = 20 г/ч = 0,02 кг/ч
- В сутки (24 ч): 0,48 кг
- В месяц (720 ч): 14,4 кг
- Канистра 22 кг хватит на ~1,5 месяца непрерывной работы
При работе установки 10-12 ч/сут (типовой промышленный режим) расход снижается до 6-7 кг/мес, и одной канистры хватает на 3 месяца.
Объём бака-дозатора
Жидкие антискаланты (Аминат-К, Avista Vitec и др.) обычно дозируются неразбавленными, напрямую из заводской тары в бак-дозатор. Разведение до рабочего раствора (5–10%) применяется при использовании порошковых реагентов или при очень малых расходах (< 0,1 л/ч) для повышения точности дозирования.
V = (Q × C × T) / (ρ × P × 1000)
V — объём бака (л)
Q — расход воды (м³/ч)
C — доза реагента (г/м³)
T — время между дозаправками (ч)
ρ — плотность рабочего раствора (~1,0 кг/л для разбавленных)
P — концентрация рабочего раствора (доля, например 0,10 для 10%)
Формула применяется для рабочих растворов порошковых реагентов. Для неразбавленных жидких антискалантов объём бака равен: V = D × T / (ρ × 1000), где D — расход в г/ч, T — время между дозаправками (ч), ρ — плотность реагента (~1,1 кг/л).
Пример расчёта
Q = 5 м³/ч, C = 4 г/м³, дозаправка раз в неделю (T = 168 ч), рабочий раствор 10% (P = 0,10):
- V = (5 × 4 × 168) / (1,0 × 0,10 × 1000) = 33,6 л
- С учётом запаса 50-80%: выбираем бак на 60 л
Запас необходим: датчик уровня срабатывает не мгновенно, а работать остатком на дне бака нельзя — насос захватит воздух.

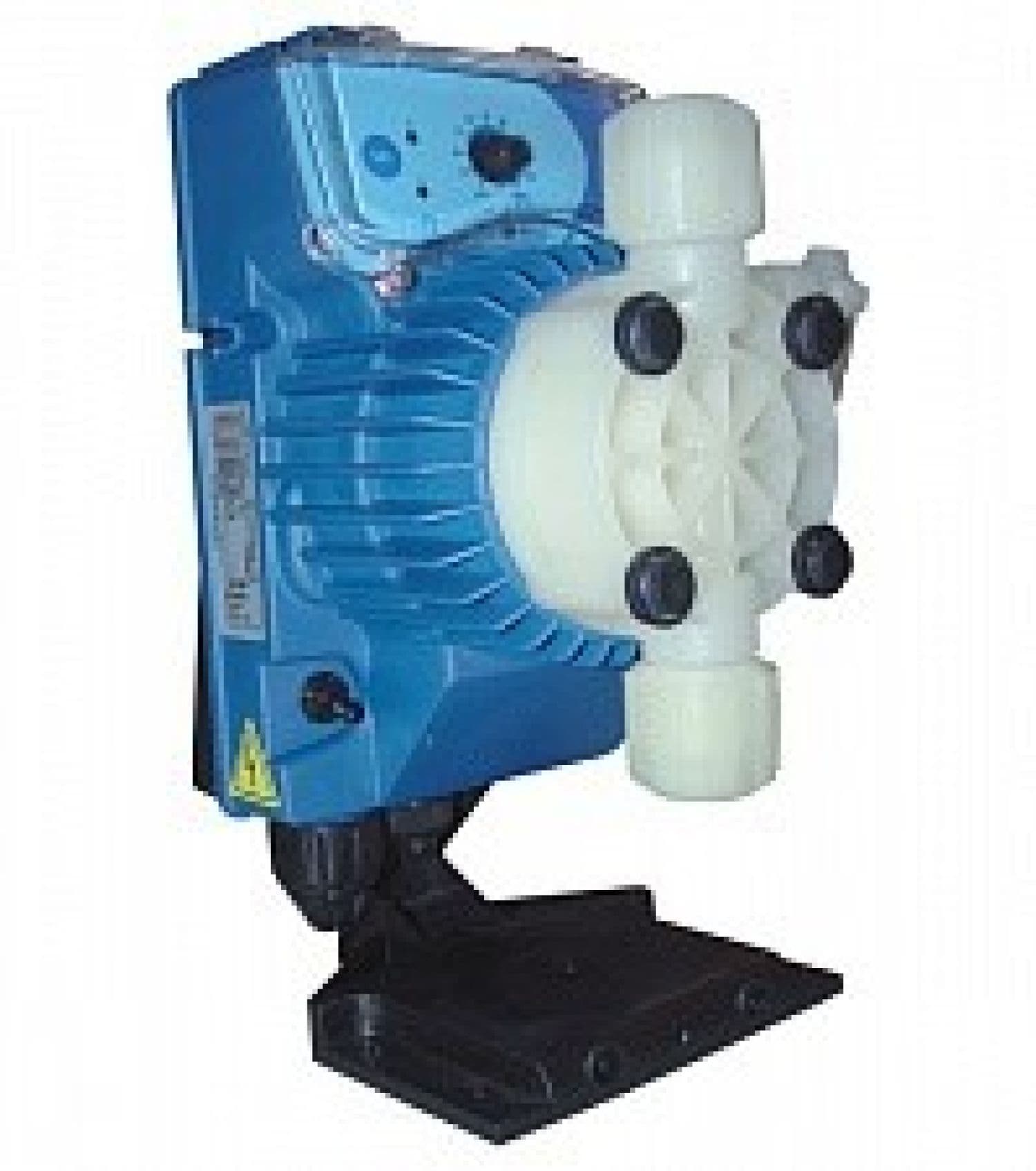

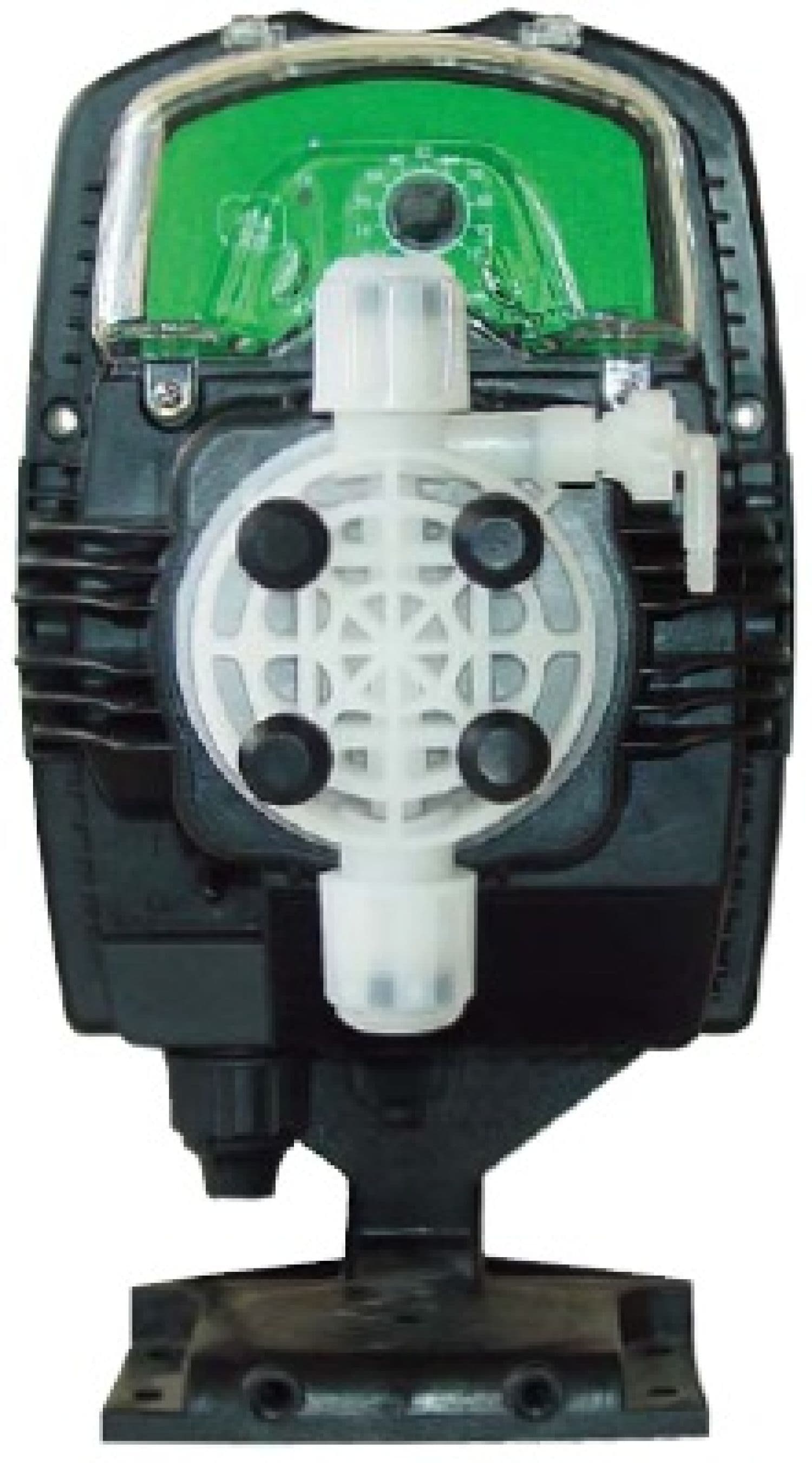

Мембранные vs перистальтические насосы-дозаторы
Два основных типа насосов-дозаторов для систем водоподготовки — мембранные (соленоидные) и перистальтические. Выбор зависит от типа реагента, требуемого давления и точности.
| Параметр | Мембранный (соленоидный) | Перистальтический |
|---|---|---|
| Давление нагнетания | До 16 бар | До 4-6 бар |
| Расход | 0,1-30 л/ч | 0,1-100+ л/ч |
| Точность | ±2–3% | ±3–5% (ухудшается по мере износа шланга) |
| Подходит для | Антискалант, кислоты, щёлочи | Вязкие реагенты, полимеры, суспензии |
| Ограничения | Не работает с абразивными и вязкими средами | Шланг изнашивается за 6-12 мес |
| Типовое применение | 80% задач ВПУ | Дозирование полимеров, коагулянтов |
Для антискаланта и кислоты в системах обратного осмоса в большинстве случаев достаточно мембранного насоса-дозатора. Он дешевле, надёжнее в долгосрочной эксплуатации и работает при давлении до 16 бар — что позволяет дозировать реагент прямо в напорную линию перед мембранами.
Перистальтический насос выбирают, когда нужно дозировать вязкие или абразивные реагенты (флокулянты, суспензии), либо когда необходима стабильная подача при малых расходах (самовсасывание, отсутствие паровых пробок).

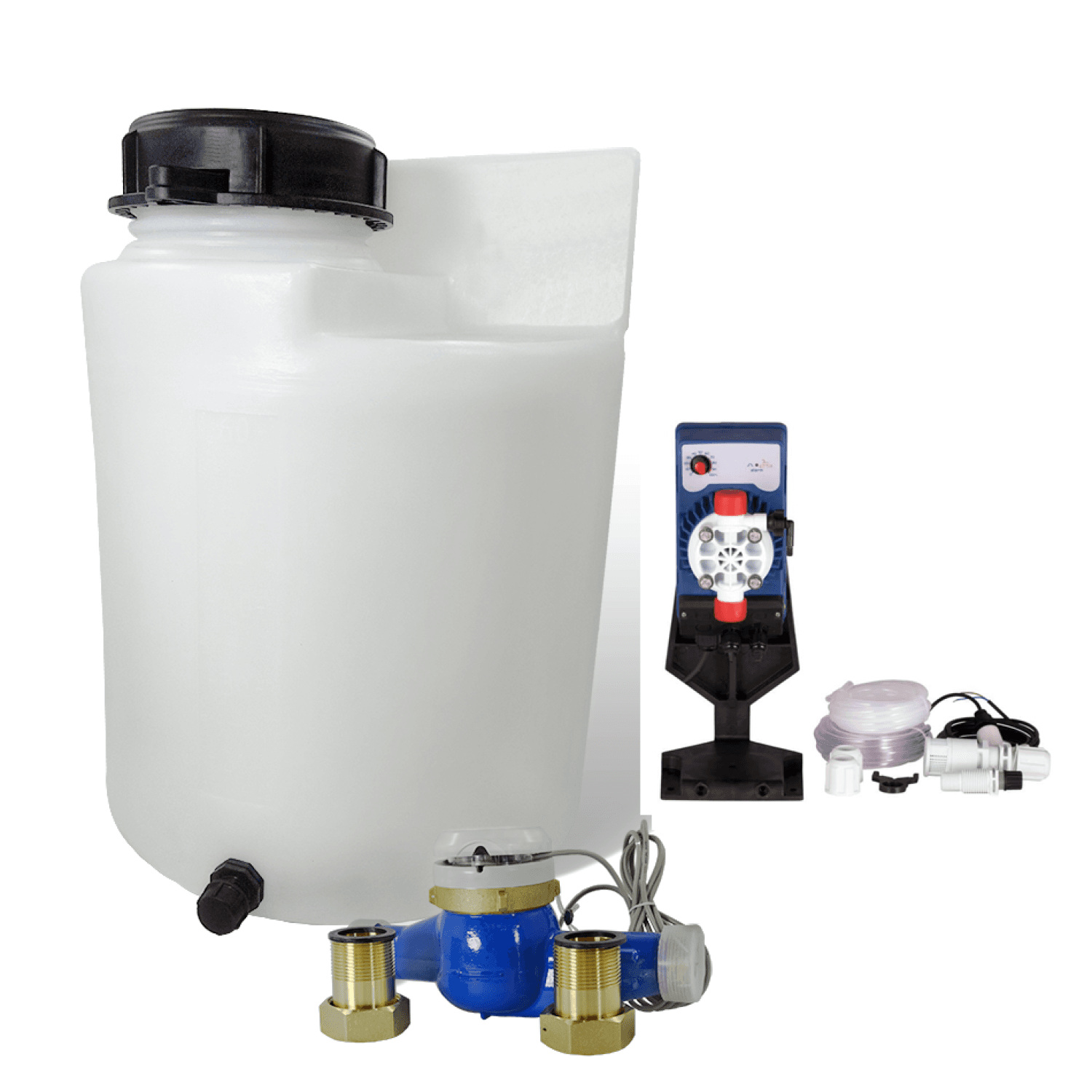

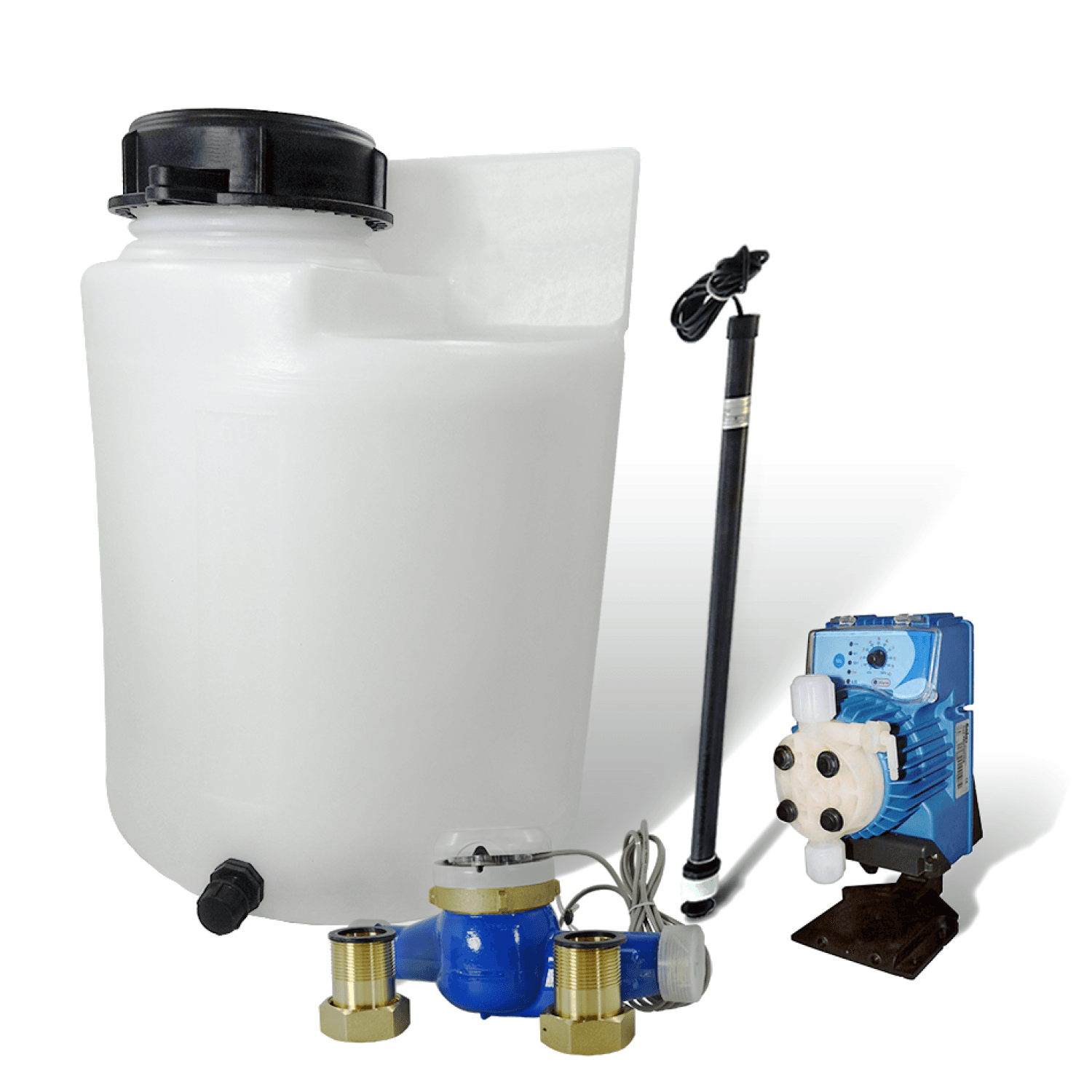

Станции дозирования: когда нужна комплектная
Станция дозирования — это насос-дозатор, бак для реагента, запорная арматура и обвязка, смонтированные на единой раме. По сути — готовый узел дозирования «под ключ».
Когда оправдана комплектная станция
- Проектирование с нуля. Не нужно подбирать совместимые компоненты — производитель гарантирует, что насос, бак и арматура работают вместе.
- Типовые задачи. Дозирование антискаланта или кислоты в стандартную систему обратного осмоса — готовые станции закрывают 90% таких задач.
- Минимизация монтажа. Станция приходит собранной — подключить подачу воды, слив и электропитание.
Когда собирать из компонентов
- Модернизация существующей системы. Бак уже есть, нужен только насос с подходящей производительностью.
- Нестандартные требования. Особо агрессивный реагент, нестандартный объём бака, специфическое исполнение (взрывозащита, тропическое).
- Бюджетные ограничения. Отдельные компоненты могут обойтись на 20-30% дешевле комплектной станции.
Типичные ошибки дозирования
Ошибки при дозировании реагентов приводят к повреждению мембран, перерасходу химикатов и внеплановым остановкам. Вот семь самых распространённых.
1. Передозировка антискаланта
Избыток антискаланта вызывает пенообразование в потоке концентрата и может сам стать загрязнителем мембран. Органические отложения от антискаланта удаляются хуже, чем минеральные. Контролируйте дозу расчётом и периодической калибровкой насоса.
2. Отсутствие обратного клапана
Без обратного клапана на линии нагнетания реагент стекает обратно в бак при остановке насоса. Результат: в трубопровод попадает неочищенная вода, а при следующем пуске насос выдаёт «залп» концентрированного реагента. Обратный клапан — обязательный элемент обвязки.
3. Неправильная точка ввода
Антискалант вводят после механического фильтра (5-10 мкм), но до мембранного элемента. Если ввести до механического фильтра — часть реагента задержится на картридже. Если после мембран — смысла уже нет. Точка дозирования кислоты — перед картриджным фильтром, чтобы успеть снизить pH до поступления воды к мембранам.
4. Работа насоса «всухую»
Бак-дозатор без датчика уровня — гарантированная проблема. Когда раствор заканчивается, насос продолжает работать без жидкости: мембрана или шланг перегреваются, клапаны изнашиваются. Результат — выход насоса из строя и остановка дозирования без уведомления оператора.
5. Нет перемешивания при работе с порошковыми реагентами
Если рабочий раствор готовится из порошка (некоторые коагулянты, флокулянты), без перемешивания порошок оседает на дне бака. Насос засасывает воду с поверхности — фактическая концентрация раствора стремится к нулю. Используйте мешалку или систему рециркуляции в баке.
6. Игнорирование температурной зависимости
Вязкость реагентов меняется с температурой. Зимой в неотапливаемом помещении вязкость антискаланта возрастает, и производительность насоса падает на 10-20%. Учитывайте это при расчёте или размещайте дозирующую станцию в тёплом помещении.
7. Несовместимость материалов с реагентом
Все смачиваемые части (мембрана/шланг насоса, клапаны, трубки, фитинги) должны быть химически совместимы с дозируемым реагентом. Рекомендации: для NaClO — PVDF, FPM (Viton); для HCl — PP, PTFE; для H₂SO₄ — PVDF, PTFE; для антискалантов — PP, PE. Несовместимые материалы разрушаются за 2–3 месяца, вызывая протечки агрессивных реагентов и отказ оборудования.
