Коррозия, отложения и биообрастание в системах охлаждения: полное руководство по защите

Системы оборотного водоснабжения и охлаждения — градирни, пластинчатые и кожухотрубные теплообменники, конденсаторы, чиллеры — работают в самых агрессивных условиях водоподготовки. Вода в них постоянно циркулирует, концентрируется за счёт испарения, аэрируется, нагревается и содержит остатки всех примесей, которые не были удалены на предподготовке. Последствия неправильной обработки — дорогостоящий ремонт теплообменников, остановка производства, штрафы за сбросы, вспышки легионеллёза.

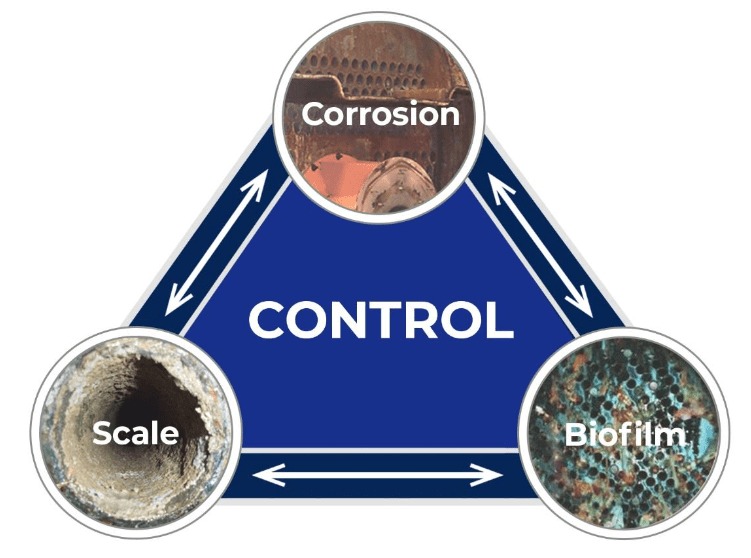

В этом руководстве системно разберём три главные проблемы оборотного охлаждения — коррозию, отложения и биообрастание — и современные программы их контроля: от выбора материалов и химии ингибиторов до биоцидных программ и методов мониторинга. Материал адресован инженерам проектных организаций, технологам эксплуатирующих служб и специалистам по водоподготовке на промышленных предприятиях.

Четвёртый фактор, о котором всё чаще приходится думать при выборе реагентов — экологическое воздействие. Программы, которые десятилетия считались стандартом (хроматные, высокофосфатные), сегодня запрещены или жёстко ограничены требованиями к сбросным водам. Современная практика — минимум токсичных компонентов, максимум биоразлагаемых реагентов.

Материалы систем охлаждения

Понимание того, из чего сделан контур, — первый шаг к грамотной защите. Типовой набор материалов на промышленной градирне и теплообменном оборудовании:

• Трубопроводы и корпуса теплообменников — углеродистая сталь (ст. 20, ст. 09Г2С по ГОСТ 5520).
• Трубки и пластины теплообменников — нержавеющая сталь (AISI 304, 316, 316L — аналоги 08Х18Н10, 08Х17Н13М2Т по ГОСТ 5632), медно-никелевые сплавы (мельхиор CuNi 90/10, CuNi 70/30), латунь ЛО-70-1, титан ВТ1-0, в редких случаях — алюминий или специальные сплавы типа Hastelloy.
• Крепёж и конструктивные элементы градирен — оцинкованная сталь; на башенных градирнях малого и среднего размера корпус и ороситель могут быть полностью из оцинковки.
• Бассейны крупных градирен — обычно железобетон, реже сталь с покрытием.
• Несущие элементы и ороситель — у старых градирен дерево (лиственница, сосна после обработки), у современных — полипропилен, ПВХ, стеклопластик (FRP).

Каждый материал требует своей стратегии защиты. Углеродистая сталь и оцинковка — основной объект защиты от коррозии. Нержавейки при высоких хлоридах подвержены питтинговой коррозии и коррозионному растрескиванию (КР). Медные сплавы страдают от аммиака и окислителей. Древесина гниёт от грибков при увлажнении. Бетон разрушается кислотами и сульфатами.

Электрохимическая коррозия: базовые принципы

Коррозия металлов — это электрохимический процесс, при котором металл из восстановленного (нулевого) состояния переходит обратно в окисленную форму (ион). Проще говоря, железо возвращается в состояние оксида, из которого его когда-то выплавили. Чтобы управлять процессом, нужно понимать его механику.

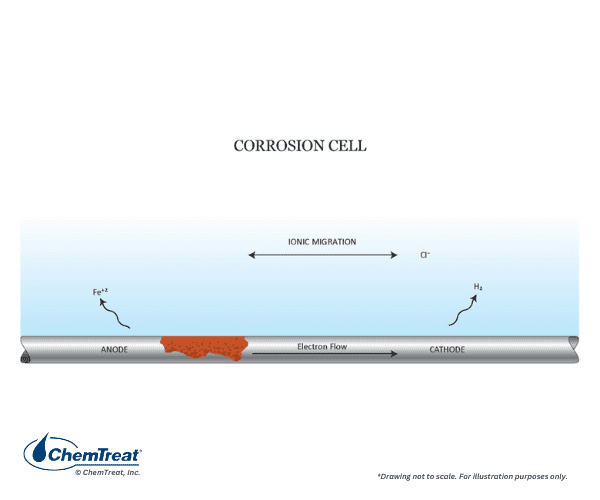

На поверхности металла одновременно идут две сопряжённые реакции:

• Анодная реакция (окисление металла):
  Fe⁰ → Fe²⁺ + 2e⁻
• Катодная реакция (в кислой среде):
  2H⁺ + 2e⁻ → H₂↑

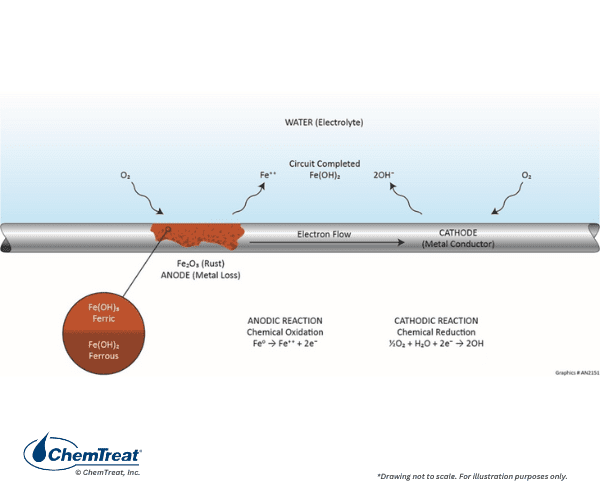

• Катодная реакция (в нейтральной и щелочной среде с кислородом):
  ½O₂ + H₂O + 2e⁻ → 2OH⁻

В большинстве систем оборотного охлаждения pH поддерживается в диапазоне 7,5–8,8, и ключевым окислителем выступает растворённый кислород. Ионы железа Fe²⁺ реагируют с гидроксидом и кислородом, образуя гидроксид железа (II), затем (III), и финально — ржавчину (Fe₂O₃). Рыхлая ржавчина не создаёт защитного слоя, поэтому коррозия продолжается до полного разрушения металла.

Электрохимический ряд напряжений

Каждый металл имеет стандартный электродный потенциал относительно водородного электрода. Чем выше потенциал — тем активнее металл корродирует.

Практические выводы из таблицы:

• Все металлы выше водорода корродируют в кислотах (в т. ч. железо).
• Медь устойчива в обычных минеральных кислотах — для её коррозии нужен окислитель (кислород, хлор, аммиак).
• Магний и алюминий «парадоксально» стабильны в воде благодаря плотной оксидной плёнке, защищающей основной металл. Кислоты и щёлочи эту плёнку разрушают.
• Разница потенциалов между двумя соединёнными металлами определяет интенсивность гальванической коррозии (см. ниже).

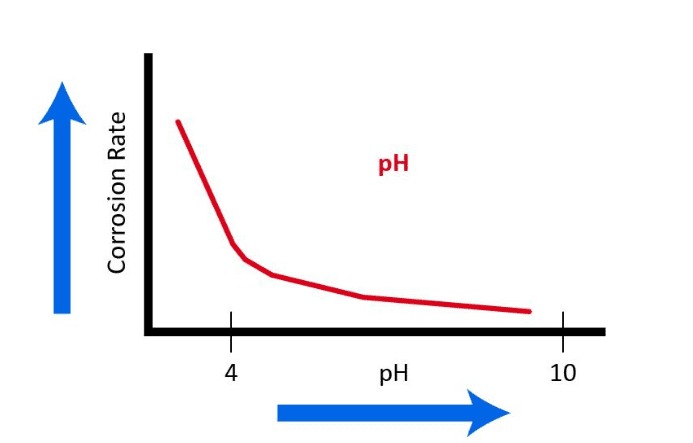

Влияние pH на скорость коррозии стали

Именно поэтому большинство программ обработки воды оборотного охлаждения работают в диапазоне pH 7,5–8,8. В этих условиях на поверхности металла может формироваться тонкий пассивирующий слой карбоната кальция. Но перебор с pH — прямая дорога к накипи, поэтому обработка всегда балансирует «антикоррозионный» и «антинакипной» режимы.

Прочие факторы, влияющие на скорость коррозии

Электропроводность воды. Коррозия — электрохимический процесс, и чем выше минерализация, тем ниже сопротивление коррозионной ячейки, тем быстрее идёт реакция. Оборотная вода с проводимостью 2500 мкСм/см в 50 000 раз более агрессивна, чем деминерализованная. Ограничение концентрационного цикла — прямой инструмент контроля.

Температура. Общее правило: скорость коррозии удваивается на каждые 10 °C повышения температуры воды. На горячей стороне теплообменника скорость может быть в 5–10 раз выше, чем на холодной. В процессах с высоким тепловым потоком под отложениями возможно образование паровых пузырей молекулярного кислорода, что резко ускоряет разрушение стали.

Концентрация растворённого кислорода. Главный окислитель в открытом контуре. В градирнях вода насыщена O₂ по определению — и с этим приходится жить: программа обработки должна компенсировать кислородное воздействие. В закрытых контурах кислород можно исключить деаэрацией или кислород-связывающими реагентами.

Скорость потока. Оптимум для трубопроводов и трубок теплообменников — 1,5–3 м/с (аналог «5–10 футов/с» из американских стандартов). Ниже — застой, отложения, подотложенная коррозия. Выше — эрозионный износ. На мягких металлах (латунь, мельхиор) скорость ограничивают до 1,5–2 м/с.

Основные виды коррозии в системах охлаждения

Не вся коррозия одинаково опасна. Равномерная коррозия стали со скоростью 0,1 мм/год — это штатный режим, закладываемый в расчёт на 30-летний ресурс. Локализованные виды (питтинг, щелевая, КР) могут пробить стенку трубы насквозь за месяцы и даже недели.

Общая (равномерная) коррозия

Аноды и катоды постоянно смещаются по поверхности металла, локальных язв не образуется. Ресурс оборудования при одной только общей коррозии может быть очень большим. Скорость коррозии измеряется в мм/год (в российской практике) или MPY (mils per year, в американской — 1 mpy ≈ 0,0254 мм/год). Для трубы Ду150 со стенкой 7 мм скорость 0,12 мм/год даст потерю 50% металла за 30 лет — штатный срок.

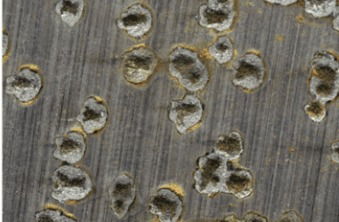

Питтинговая коррозия

Причины питтинга многообразны: локальные отложения создают зоны с дефицитом кислорода; микробиологические колонии выделяют агрессивные метаболиты; некачественная сварка меняет химсостав металла в шве; хлориды пробивают пассивный слой на нержавейках.

Питтинг нержавеющих сталей по хлоридам. Наиболее частая причина отказа трубок конденсаторов и теплообменников из AISI 304/316 в оборотных контурах с высоким солесодержанием. Рекомендации по предельному содержанию хлоридов (при чистой поверхности, комнатной температуре):

• AISI 304 / 08Х18Н10 — не более 100 мг/л Cl⁻
• AISI 316L / 03Х17Н14М3 — не более 400 мг/л Cl⁻
• AISI 2205 (дуплекс), AISI 904L — до 1000–3000 мг/л в зависимости от pH и температуры
• Супер-дуплексы, супер-ферриты (Sea-Cure, AL-6XN) — до морской воды

Под отложениями и при температуре выше комнатной эти пороги падают в 2–5 раз. Инженерный критерий выбора — PREN (Pitting Resistance Equivalent Number): PREN = %Cr + 3,3×%Mo + 16×%N. Чем выше PREN, тем выше стойкость к питтингу. Для обычной оборотной воды пресного источника достаточно PREN 25–30, для брекиш-воды — 35–40, для морской — 40+.

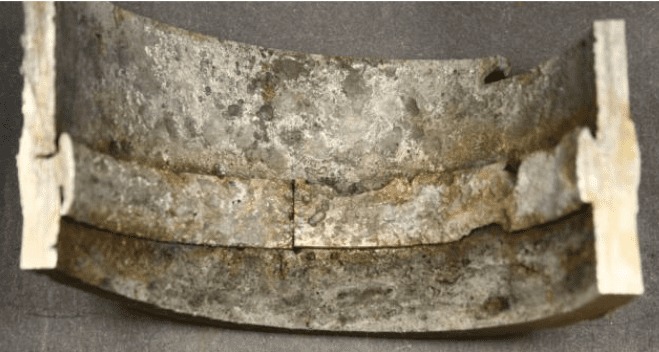

Щелевая коррозия

Развивается в механических стыках — фланцах, резьбовых соединениях, под прокладками, в местах развальцовки труб. Механизм тот же, что у питтинга (дифференциальная аэрация), но на более крупном масштабе. Часто обнаруживается только при вскрытии фланцев на плановой остановке. Лучшая защита — конструктивная: минимизировать щели в проекте, применять водонепроницаемые прокладки, исключать застойные зоны.

Марганцевая коррозия нержавейки и медных сплавов

Специфическая проблема систем, где исходная вода содержит даже незначительные концентрации марганца (от 0,02 мг/л). При хлорировании Mn²⁺ окисляется до диоксида марганца MnO₂, который осаждается лаковидной плёнкой на трубках. MnO₂ электрохимически катоден относительно стали и латуни — под плёнкой идёт интенсивный локальный питтинг. Проблема особенно актуальна для российских водозаборов из рек и водохранилищ с повышенным содержанием марганца (Волга, Обь, Кама).

Защита: обезмарганцевание на предподготовке, замена окислительного биоцида на неокислительный, программа стабилизации марганца.

Эрозионная коррозия и кавитация

Эрозия развивается при повышенных скоростях потока (выше 3 м/с на меди, 5 м/с на углеродистой стали) или при наличии взвесей и пузырей. Потоком срывается защитная оксидная плёнка, и коррозия идёт на «свежей» поверхности непрерывно. Типичные места — входные участки трубных досок конденсаторов, гибы труб, за местами сужения.

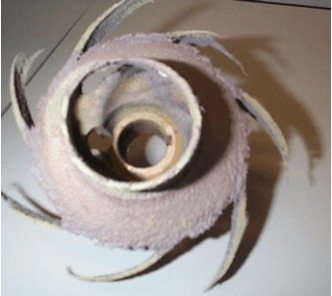

Кавитация — частный случай эрозионной коррозии, возникающий при недостаточном NPSH на всасе насоса, за регулирующими клапанами и диафрагмами. Решается проектными мерами: подбор насоса с запасом по NPSH, правильная гидравлика трубопроводов, исключение паразитных сопротивлений на всасе.

Коррозионная усталость и коррозионное растрескивание

Металл под циклической нагрузкой (пульсации давления, вибрация, термоциклы) даёт микротрещины по границам зёрен. В коррозионной среде трещины заполняются оксидами, которые расклинивают металл и ускоряют рост. Это коррозионная усталость.

Коррозионное растрескивание под напряжением (КР/SCC) — растрескивание нагруженного металла в специфической коррозионной среде даже без циклической нагрузки. Классика — КР аустенитной нержавейки в хлоридных растворах при температуре выше 60 °C. Это одна из самых коварных проблем нефтехимии и энергетики: трещина может развиваться месяцами без внешних признаков и привести к внезапному разрушению.

Типовые места риска в системах охлаждения: резьбы болтов и шпилек, развальцованные концы трубок в трубных досках, сверлёные отверстия в распределителях, места гибки труб. Меры защиты: термическая обработка для снятия напряжений, переход на более стойкие материалы (дуплексы), а также — и это важно — внимание к швам при инспекциях.

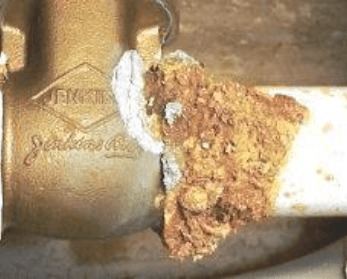

Гальваническая коррозия

Возникает при прямом контакте двух металлов с разным электрохимическим потенциалом в присутствии электролита (вода). Менее благородный металл (анод) растворяется, более благородный (катод) остаётся невредим. Классика: сталь с медью, сталь с нержавейкой, оцинковка со сталью.

Правило «большого анода, маленького катода»: если в системе много стали и мало меди, коррозия стали распределяется по большой площади и не опасна. Наоборот — если много меди и локальный стальной узел — сталь разрушится очень быстро.

Защита: исключать прямой контакт разнородных металлов (диэлектрические муфты, пластиковые переходники), применять катодную защиту протекторами, либо вводить ингибиторы, эффективные для всех материалов в контуре.

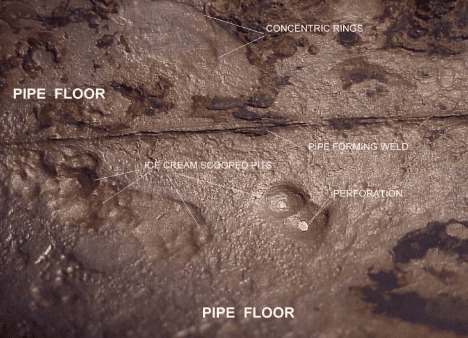

Микробиологически-влияемая коррозия (МИК)

Колонии бактерий на поверхности металла создают очаги с агрессивными метаболитами:

• Сульфатредуцирующие бактерии (СРБ, Desulfovibrio) — восстанавливают SO₄²⁻ до H₂S, генерируют локально чёрные сульфиды железа, pH 4–5 под колонией.
• Тиобактерии (Thiobacillus) — наоборот, окисляют серу до H₂SO₄, разрушают бетон и сталь.
• Железобактерии (Gallionella, Leptothrix) — окисляют Fe²⁺ до Fe³⁺, образуя железистые бугры и туберкулы.
• Нитрифицирующие бактерии — опасны в закрытых контурах с нитритными ингибиторами: превращают NO₂⁻ в NO₃⁻, снижая защитную концентрацию.

МИК в открытом контуре — практически всегда последствие слабой биоцидной программы. В закрытых контурах — следствие попадания воздуха и загрязнений при монтаже или подпитке.

Селективное вытравливание (дезинкация латуни)

В двухкомпонентных сплавах один элемент может вытравливаться преимущественно. Классический случай — дезинкация латуни: цинк уходит в раствор, остаётся пористая медь, механически непрочная. Проблема латуней ЛО-70-1 и Admiralty (Cu-Zn-Sn) в пресной воде при pH выше 8,3.

Защита: применение ингибированных (As-bearing) латуней или переход на мельхиор CuNi 70/30, который устойчив к дезинкации.

Коррозия неметаллических элементов

Древесина градирен

Несмотря на массовый переход на пластиковые градирни, многие действующие объекты в России остаются деревянными. Основные виды разрушения древесины в градирнях:

• Бурая гниль (базидиомицеты) — атакует целлюлозу, оставляет хрупкий лигнин.
• Белая гниль (Trametes) — разрушает лигнин, волокнистая структура остаётся.
• Мягкая гниль (Chaetomium) — поверхностное разрушение при периодическом увлажнении.
• Железный износ — крепёжные болты из-за коррозии выделяют Fe³⁺, который катализирует гидролиз целлюлозы вокруг болта.

Защита: пропитка древесины под давлением медно-хромовыми составами (CCA), регулярный биоцидный контроль циркуляционной воды, своевременная замена разрушенных элементов.

Бетон

Бетонные бассейны и конструкции градирен страдают от:

• Выщелачивания Ca(OH)₂ — мягкая вода с низкой щёлочностью растворяет кальций из цементного камня.
• Сульфатной коррозии — SO₄²⁻ реагирует с алюминатами цемента, образуя эттрингит с увеличением объёма.
• Биогенной серной коррозии — Thiobacillus в биоплёнках генерируют H₂SO₄, разрушая бетон.

Мера защиты — эпоксидные и полиуретановые покрытия бассейнов, контроль LSI воды (не допускать сильно негативных значений индекса Ланжелье — агрессивной воды).

Образование отложений

Отложения в системах охлаждения бывают нескольких типов, и у каждого — свой механизм:

• Кристаллическая накипь — CaCO₃, CaSO₄ (гипс), Ca₃(PO₄)₂, SiO₂, силикаты магния. Выпадает при превышении произведения растворимости.
• Аморфный шлам — взвешенные вещества из подпиточной воды (глинистые частицы, пыль, атмосферные осадки в открытом бассейне градирни).
• Продукты коррозии — оксиды и гидроксиды железа (ржавчина, туберкулы), переносимые по контуру.
• Биомасса — экзополимерные матриксы биоплёнок, мёртвые клетки, водорослевые налёты на солнечной стороне градирни.

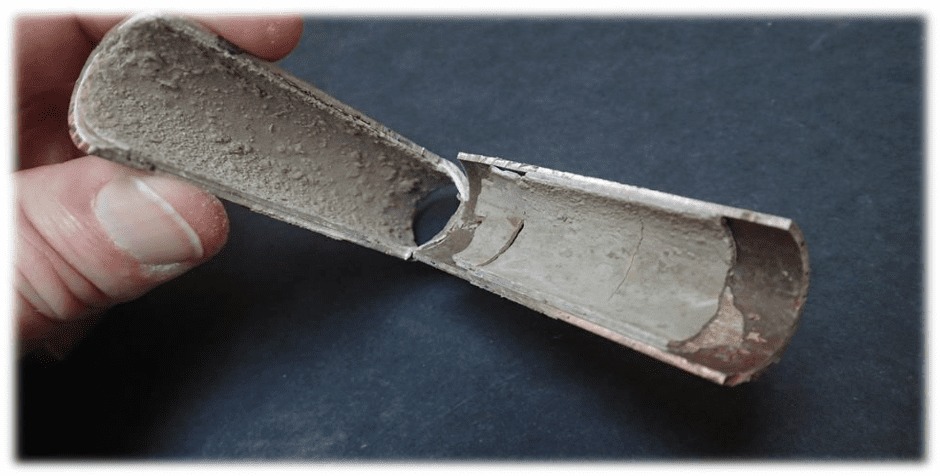

Все они накладываются друг на друга и образуют слоистые отложения на трубках теплообменников. Следствия: падение теплопередачи (каждый 1 мм накипи снижает эффективность на 5–10%), рост гидравлического сопротивления, подотложенная коррозия, ускоренный рост биомассы.

Карбонат кальция: главный противник

CaCO₃ — самое распространённое отложение в оборотной воде. Его растворимость падает с ростом температуры и pH (обратная зависимость по сравнению с большинством солей). Именно поэтому накипь осаждается именно на горячей стороне теплообменников.

Ключевой индикатор склонности воды к накипеобразованию — индекс Ланжелье (LSI):

LSI = pH_факт − pH_насыщения
Если LSI > 0 — вода склонна к осаждению CaCO₃ (накипь).
Если LSI < 0 — вода растворяет CaCO₃ (коррозионно-агрессивная).
Если LSI ≈ 0 — равновесие.

Современная практика оборотного охлаждения — поддерживать LSI в диапазоне 0…+2,5 и применять ингибиторы осаждения (антискаланты). Это позволяет работать в «метастабильной» зоне, где накипь термодинамически возможна, но кинетически подавлена.

Подробнее о расчёте LSI, SDSI и применении антискалантов — в руководстве по антискалантам АВТ ОСМОС.

Другие типовые отложения

• Сульфат кальция (гипс, CaSO₄·2H₂O) — осаждается в контурах с высокой сульфатной подпиткой. Особенно актуально для оборотных систем после известково-содового умягчения и для установок с сернокислотной подкачкой pH.
• Фосфат кальция Ca₃(PO₄)₂ — парадоксальное отложение, образующееся при передозировке фосфатных ингибиторов коррозии. Как минимум один из главных рисков при неграмотном переходе со старых программ.
• Силикаты — SiO₂ и силикаты магния выпадают при высоких концентрациях SiO₂ (> 150 мг/л) и pH > 8,5. Трудно удаляются — требуют плавиковой кислоты или щелочной отмывки.
• Железо и марганец — при окислении кислородом или хлором дают Fe(OH)₃ и MnO₂. Отдельная программа стабилизации — через фосфонаты и полимеры.

Программы обработки воды: ингибиторы

Современная программа оборотного охлаждения — это сбалансированная смесь реагентов, одновременно решающая задачи защиты от коррозии, накипи и отложений. Основные классы компонентов:

Фосфонаты — основа антинакипной защиты

Фосфонаты — органические соединения с группой −PO₃H₂, образующие устойчивые комплексы с кальцием и магнием и одновременно адсорбирующиеся на кристаллах-зародышах, нарушая их рост. Стандартные представители:

• HEDP (гидроксиэтилидендифосфоновая кислота, ОЭДФ) — универсальный антискалант, активен до 200 °C.
• AMP / ATMP (аминотриметиленфосфоновая кислота, НТФ) — сильный комплексон, стабилизирует железо.
• PBTC (фосфонобутан-1,2,4-трикарбоновая кислота) — устойчив к хлорированию, хорош для градирен с окислительным режимом.
• DTPMP (диэтилентриаминпентаметиленфосфоновая кислота) — сильный секвестрант, применяется в жёсткой воде.

Типовые дозировки — 2–10 мг/л в пересчёте на активное вещество. Фосфонаты — в каталоге реагентов.

Полимеры — дисперсанты и модификаторы кристаллов

Синтетические водорастворимые полимеры держат во взвешенном состоянии частицы, которые уже образовались, и не дают им прилипать к поверхности. Современные тренды:

• Полиакрилаты (ПАА) — базовые дисперсанты, мол. масса 2000–5000.
• Полималеаты — эффективны для стабилизации Fe²⁺/Fe³⁺.
• Сополимеры акриловой и малеиновой кислот — универсальные, работают против CaCO₃, CaSO₄, фосфатов.
• Терполимеры (AA-AMPS-sulfonic) — для сложных задач: высокие хлориды, органика, железо.

Ингибиторы коррозии для стали

Работают по двум механизмам: анодные (замедляют растворение металла) и катодные (блокируют восстановление кислорода). Классы:

• Ортофосфат (Na₂HPO₄, Na₃PO₄) — классический анодный ингибитор, формирует плёнку Fe₃(PO₄)₂. Требует контроля передозировки (риск фосфатной накипи).
• Молибдат натрия (Na₂MoO₄) — анодный ингибитор, эффективен в закрытых контурах. Нетоксичен, но дорог.
• Нитрит натрия (NaNO₂) — анодный, для закрытых контуров с низким окислительным потенциалом. Риск нитрификации и биокоррозии.
• Силикаты (Na₂SiO₃) — формируют защитный слой на стали и оцинковке. Медленное действие, но устойчивое.
• Цинковые соли (ZnSO₄) — катодный ингибитор в комбинации с фосфонатами. Ограничен сбросными нормами (ПДК Zn²⁺ в рыбохозяйственных водоёмах — 0,01 мг/л).

Типовая синергетическая композиция для открытого контура: фосфонат + полимер + цинк (1–3 мг/л) + ортофосфат (2–6 мг/л).

Ингибиторы для медных сплавов (азолы)

Для защиты меди, латуни и мельхиора применяют азолы — соединения с азотистыми гетероциклами, формирующие хемосорбционную плёнку на медной поверхности:

• Бензотриазол (БТА) — классика, работает при pH 6–10.
• Толилтриазол (ТТА) — более устойчив к хлору, чем БТА, работает в агрессивных средах.
• Галогенстабильные триазолы (HST, HRA) — новейший класс, выдерживает высокий остаточный хлор.

Типовые дозировки — 0,5–2 мг/л. Азолы несовместимы с некоторыми биоцидами (например, хлорированными — пытаются окисляться) — поэтому график дозирования согласуют с биоцидной программой.

Закрытые системы охлаждения

Закрытые контуры (ЗВО) — это охлаждающие контуры, циркулирующие в замкнутом объёме без контакта с атмосферой. Типичные примеры: охлаждение генераторов, компрессоров, маслоохладителей, промежуточные контуры сложных теплообменных схем, системы отопления-холодоснабжения зданий.

Преимущества закрытого контура:

• Нет испарения → нет концентрирования солей.
• Нет аэрации → низкий кислород.
• Нет биоотложения от внешней среды.
• Обработка выполняется разовой дозой с контролем остаточной концентрации (1–2 раза в год).

Типовая программа ЗВО: деаэрация (механическая или катализированный сульфит), нитрит-молибдатная композиция 500–1500 мг/л (NO₂⁻) + 100–500 мг/л (MoO₄²⁻) + азол для меди. Регулярный контроль: pH 8,5–10,5, проводимость, концентрация ингибитора, наличие микробиологии (анализ раз в квартал).

Биообрастание и контроль микробиологии

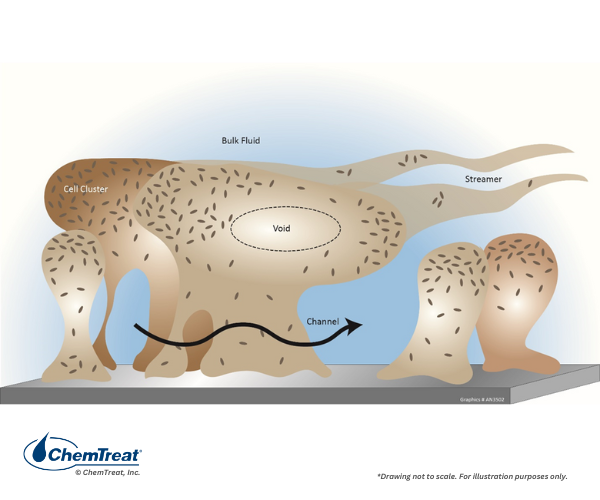

Градирня — идеальная биологическая среда: тёплая аэрированная вода, свет (в бассейне), поступление питательных веществ с пылью и подпиткой. Типовые обитатели:

• Бактерии — Pseudomonas, Aerobacter, Enterobacter, СРБ (Desulfovibrio), нитрификаторы. Основа биоплёнок.
• Грибы — Aspergillus, Fusarium, Cladosporium. Разрушают древесину, образуют слизистые налёты.
• Водоросли — диатомеи, сине-зелёные, зелёные. На освещённых поверхностях бассейна и оросителя.
• Амёбы и простейшие — среда обитания и укрытие для легионелл и других патогенов.
• Макрообрастание — мшанки, двустворчатые моллюски (дрейссена в системах с забором из водохранилищ), мидии.

Особая проблема — Legionella pneumophila. Градирни — один из главных источников аэрозолей с легионеллой. Вспышки легионеллёза регулярно регистрируются в Европе и США; в России контроль по СанПиН 3.5.2.3472-17 обязателен для систем охлаждения.

Окислительные биоциды

Основа биоцидной программы в большинстве систем. Работают по механизму окисления клеточных мембран, белков и ДНК. Дёшевы, эффективны против широкого спектра микроорганизмов, разрушают существующие биоплёнки.

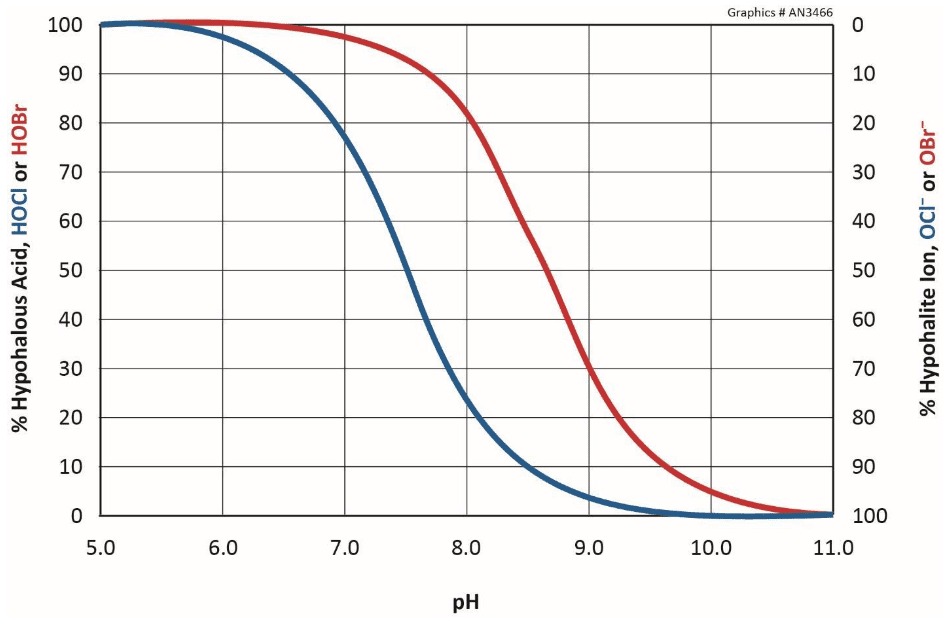

• Гипохлорит натрия (NaOCl, жидкий хлор) — самый распространённый. Режим: непрерывная дозировка 0,2–0,5 мг/л свободного хлора, или шоковая дозировка 1–2 мг/л × 2–4 часа в сутки.
• Диоксид хлора (ClO₂) — активен во всём диапазоне pH, эффективен против резистентных штаммов и Legionella, не образует ТГМ. Требует генератора на месте.
• Бромовые биоциды — гипобромит, БЦДМГ (бромхлоргидантоин). Эффективны при высоких pH (активный HOBr сохраняется до pH 9), стабильнее в присутствии аммиака.
• Стабилизированный хлор — с сульфаматом или гидантоином. Снижает потери активного хлора на солнце и в горячих участках.

Ограничения: окислители разрушают азолы (ингибиторы меди), снижают эффективность толилтриазолов. Проблема марганцевой коррозии (см. выше). ТГМ (тригалометаны) в сбросах — под контролем экологических норм.

Неокислительные биоциды

Применяются либо как основной (в системах, где окислители проблемны), либо как дополнительный с чередованием (1–2 раза в неделю шоковая дозировка):

• Изотиазолиноны (Kathon, CMIT/MIT) — сильные биоциды, эффективны при низких концентрациях (1–5 мг/л). Разлагаются быстро, безопасны для сбросов.
• Глутаровый альдегид — универсальный биоцид, хорош против СРБ и планктонных бактерий. Дозировка 50–150 мг/л шоком.
• DBNPA (2,2-дибром-3-нитрилопропионамид) — быстрый биоцид, разлагается за 2–4 часа, идеален для контуров со сбросом продувки.
• ЧАС (четвертичные аммониевые соли) — катионные ПАВ, разрушают биоплёнки, хорошо смачивают поверхность. Типовая дозировка 20–50 мг/л.
• THPS (тетрагидроксиметилфосфоний сульфат) — биоцид для СРБ, используется в нефтянке и там, где есть сероводородная коррозия.
• Бронопол, MBT (метилен бис-тиоцианат) — узкоспециализированные биоциды для отдельных задач.

Правильная биоцидная программа в открытом контуре — окислитель непрерывно + неокислитель 1–2 раза в неделю. Такая схема не даёт микроорганизмам выработать устойчивость.

Макрообрастание

В системах с забором воды из естественных водоёмов (водохранилища, реки, озёра) регулярной проблемой становятся двустворчатые моллюски — дрейссена, мидии. Попадают с подпиткой в виде личинок (велигеров), оседают на стенках трубопроводов, фильтров, приёмных сооружений, и достигают промышленных масштабов за одно лето.

Меры защиты: шоковая подпитка хлором на входе (2–5 мг/л × несколько часов), эндохлорирование (периодическая прокачка раствором солёной воды с хлором), механические фильтры со сменной загрузкой, ультрафиолетовая обработка подпитки на крупных объектах.

Мониторинг: что и как контролировать

Без мониторинга любая программа обработки воды — это слепой полёт. Минимальный набор измерений для открытого оборотного контура:

Химический контроль воды

• pH — непрерывно, с уставкой на корректирующий реагент (H₂SO₄ или NaOH).
• Электропроводность — непрерывно, с уставкой на продувку.
• Свободный остаточный хлор — непрерывно или 2–3 раза в сутки лабораторно.
• Щёлочность, жёсткость (Ca, Mg), хлориды, сульфаты, силикаты — раз в неделю.
• Общее и растворённое железо, марганец — раз в месяц.
• Концентрация активных компонентов (фосфонаты, азолы, биоциды) — по регламенту обработки, обычно 2–3 раза в неделю.

Контроль коррозии

• Коррозионные купоны — пластинки известного металла (ст. 20, AISI 304, медь, латунь) в боковом кармане трубопровода. Экспозиция 30, 60, 90 суток. Расчёт скорости коррозии по потере массы. Простой и точный, но ретроспективный метод.
• LPR-зонды (Linear Polarization Resistance) — непрерывное измерение скорости коррозии в режиме онлайн.
• ER-зонды (электросопротивление) — интегральная толщинометрия за период экспозиции.
• Ультразвуковая толщинометрия стенок трубопроводов на плановых осмотрах.

Микробиологический контроль

• Общее микробное число (ОМЧ) — посев на питательную среду, счёт колоний через 48–72 часа. Норма — менее 10⁴ КОЕ/мл.
• АТФ-тест — экспресс-метод: измерение аденозинтрифосфата биолюминесценцией, результат за 5 минут. Применим к планктонной биомассе.
• СРБ-тест — специализированные среды с сернистым железом. Чернеющая среда — положительный результат.
• qPCR (ПЦР в реальном времени) — анализ на Legionella pneumophila. Обязателен на опасных объектах (больницы, гостиницы, спортивные комплексы).
• Дифф-счётчики бактерий (BART, Petrifilm) — полуколичественная оценка разных групп микроорганизмов.

Контроль отложений

• Перепад давления на теплообменниках — косвенный, но надёжный индикатор. Рост > 15% от нормы — повод искать причину.
• Тест-пакет (deposit coupon) — пластинка с контролируемым тепловым потоком, снимаемая для взвешивания и химического анализа отложений.
• Осмотр трубных досок и оросителей — при плановых остановках. Фотофиксация, слепки с отложений для лабораторного анализа.

Очистка и пассивация систем охлаждения

При пуске новой системы или после длительной эксплуатации с накипью проводится химическая очистка и пассивация — формирование защитной плёнки на свежем металле перед вводом в регулярный режим.

Стадии промывки

1. Механическая промывка — циркуляция чистой воды на повышенной скорости для удаления строительного мусора, опилок, окалины.
2. Обезжиривание — щелочной раствор (NaOH + ПАВ + ПАА) при 50–60 °C в течение 4–8 часов. Удаляет консервационные смазки, остатки масла.
3. Кислотная промывка — при наличии накипи или сильного окисления. Ингибированная соляная (5–10%) или сульфаминовая кислота. Контроль по концентрации Fe и pH — до насыщения.
4. Нейтрализация — циркуляция раствора Na₂CO₃ или NaOH до pH 8–9.
5. Пассивация — циркуляция раствора с ингибиторами коррозии (фосфонат + полифосфат, или нитрит + молибдат) при дозировке в 5–10 раз выше рабочей, в течение 24–48 часов. Формирует защитный слой на «свежем» металле.
6. Дренаж и переход на рабочий режим.

Для критически важных объектов (электростанции, НПЗ) проект промывки согласуется с производителем оборудования — неграмотная кислотная обработка может за несколько часов «съесть» тысячи часов ресурса теплообменников.

Системное оборудование АВТ ОСМОС

Эффективная программа обработки оборотной воды требует точного непрерывного дозирования реагентов и контроля параметров. В нашем каталоге — всё необходимое для комплектации системы:

• Дозирующие насосы SEKO — для непрерывной подачи ингибиторов, биоцидов, корректоров pH. Мембранные и перистальтические модели, ручное и пропорциональное управление.
• Дозирующие насосы AQUA — бюджетный сегмент для небольших контуров с постоянным расходом.
• Реагенты — антискаланты, биоциды, ингибиторы коррозии для всех типов оборотных систем.
• Баки реагентные — полиэтиленовые ёмкости от 50 до 1000 л для приготовления и хранения дозирующих растворов.
• Установки умягчения и обезжелезивания — для подготовки подпиточной воды.

Заключение

Контроль коррозии, отложений и биообрастания в системах оборотного охлаждения — задача комплексная, требующая грамотного сочетания инженерных, химических и биологических подходов. Три главных принципа современной практики:

1. Системный подход. Коррозия, накипь и биообрастание взаимосвязаны. Оптимизация одного без учёта двух других — тупик.
2. Баланс химии. Грамотная программа — это сбалансированная композиция: антискалант + ингибитор коррозии стали + ингибитор для меди + окислительный биоцид + периодический неокислительный биоцид. Каждый компонент согласован с остальными.
3. Непрерывный мониторинг. Купоны, онлайн-зонды, микробиологический контроль, регулярные химанализы — это не «бумажная работа», а необходимое условие того, чтобы узнать о проблеме до, а не после аварии.

Если на вашем объекте растёт перепад давления на теплообменнике, учащаются отказы трубок конденсатора, обнаруживаются сквозные свищи, формируется биоплёнка в бассейне градирни — это сигнал, что программа обработки требует пересмотра. Команда АВТ ОСМОС готова провести аудит действующей системы, подобрать программу реагентов и дозирующее оборудование под ваш контур. Подробнее — в разделе реагентов или по телефону отдела продаж.

Материал подготовлен на основе главы «Corrosion, Scale, and Biofouling Control in Cooling Systems» из Water Essentials Handbook издательства ChemTreat (США, 2024), адаптирован для российской практики водоподготовки с учётом ГОСТ, СанПиН и типовых источников воды РФ.
