Какие формы железа встречаются в скважинной воде
Скважинная вода в большинстве регионов России содержит железо в концентрации от 0,5 до 20 мг/л. Прежде чем выбирать метод очистки, необходимо определить, в какой форме железо присутствует в воде. От формы зависит и метод удаления, и тип оборудования, и стоимость системы.
Fe²⁺ (двухвалентное, растворённое) — наиболее распространённая форма в скважинах. Вода на выходе из скважины прозрачная и бесцветная. При контакте с воздухом Fe²⁺ окисляется до Fe³⁺, вода мутнеет, появляется ржавый осадок. Время окисления — от минут до часов в зависимости от pH и температуры.
Fe³⁺ (трёхвалентное, нерастворимое) — уже окисленное железо. Визуально — ржавые хлопья, бурый цвет воды. Оседает при отстаивании. Удаляется механической фильтрацией (от 5 мкм) без предварительного окисления.
Органическое (коллоидное) железо — железо, связанное с гуминовыми и фульвокислотами. Жёлто-коричневый цвет воды, не оседает при отстаивании, проходит через обычные фильтры. Характерно для неглубоких скважин и колодцев с высоким содержанием органики (перманганатная окисляемость > 5 мгО₂/л).
Бактериальное железо — продукт жизнедеятельности железобактерий (Gallionella, Leptothrix, Crenothrix). Образует слизистые, желеобразные отложения в трубах, скважинных фильтрах и оборудовании. Бактерии окисляют Fe²⁺ для получения энергии, создавая биоплёнки с высоким содержанием Fe(OH)₃.
Сводная таблица: формы железа
| Форма железа | Признаки | Определение | Метод удаления |
|---|---|---|---|
| Fe²⁺ (растворённое) | Вода прозрачная, мутнеет на воздухе | Анализ на Fe²⁺ (фотометрия с ортофенантролином) | Окисление + фильтрация |
| Fe³⁺ (нерастворимое) | Ржавые хлопья, бурый цвет, оседает | Визуально + анализ общего Fe после фильтрации | Механическая фильтрация |
| Органическое | Жёлто-коричневый цвет, не оседает | ПО > 5 мгО₂/л, Fe не снижается после аэрации | Коагуляция / NaClO / UF |
| Бактериальное | Слизь в трубах, радужная плёнка | Микробиологический анализ | Шоковое хлорирование + фильтрация |
При подборе оборудования начинайте с полного анализа воды: общее железо, Fe²⁺, марганец, pH, щёлочность, перманганатная окисляемость, сероводород. Минимум — общее железо и pH. Без этих данных подбор метода обезжелезивания невозможен.
Нормативы: допустимое содержание железа
Требования к остаточному железу зависят от назначения воды. Для каждого применения — свой порог, и разница между ними существенная.
| Назначение | Норматив Fe, мг/л | Документ / источник |
|---|---|---|
| Питьевая вода | ≤ 0,3 | СанПиН 1.2.3685-21 |
| Вход на мембраны RO | ≤ 0,05 | Рекомендации Dow/DuPont, Toray, Hydranautics |
| Котельная (паровые котлы) | ≤ 0,1 | РД 24.031.120-91, СО 34.37.552 |
| Пищевое производство | ≤ 0,3 (по ТР ТС 021/2011) | ТР ТС, отраслевые стандарты |
| Электроника (ультрачистая вода) | ≤ 0,001 | ASTM D5127 (Grade E-1) |
Для систем обратного осмоса критичен именно порог 0,05 мг/л. Даже при содержании 0,1 мг/л двухвалентного железа на входе в мембрану происходит его окисление на полиамидной поверхности, образуется плёнка Fe(OH)₃, которая не удаляется стандартной щелочной CIP-мойкой. Требуется кислотная промывка (лимонная кислота, pH 2-3), что усложняет и удорожает обслуживание.
Методы обезжелезивания
Все методы обезжелезивания сводятся к двум этапам: окислить растворённое Fe²⁺ до нерастворимого Fe³⁺, затем задержать образовавшийся осадок на фильтре. Разница — в способе окисления и типе фильтрующей загрузки.
Аэрация + каталитическая фильтрация
Самый распространённый и экономичный метод для скважинной воды. Принцип: кислород воздуха окисляет Fe²⁺ до Fe(OH)₃ (гидроксид железа), который задерживается каталитической загрузкой. Реакция окисления:
4Fe²⁺ + O₂ + 8OH⁻ + 2H₂O → 4Fe(OH)₃↓
Скорость окисления сильно зависит от pH: при pH 7.0 полное окисление занимает 10-15 минут, при pH 6.5 — до 1 часа, при pH < 6.0 — несколько часов. Поэтому при низком pH аэрация неэффективна и нужен химический окислитель.
Напорная аэрация (эжектор или компрессор)
Воздух подаётся непосредственно в напорный трубопровод через эжектор (Вентури) или нагнетается компрессором. Воздушная подушка формируется в верхней части фильтрующей колонны. Подходит для Fe²⁺ до 10 мг/л при pH > 6.8. Компактная система, не требует дополнительного насоса, не снижает давление в системе.
Безнапорная аэрация (бак-аэратор)
Вода поступает в открытый бак, распыляется через форсунки или каскадирует по полкам. Контактное время 20-40 минут. Попутно удаляет CO₂ и H₂S (дегазация). Применяется при Fe > 10 мг/л, наличии сероводорода, низком pH. Требует повысительный насос после бака (разрыв давления).
Каталитические загрузки для обезжелезивания
Каталитическая загрузка ускоряет окисление Fe²⁺ на своей поверхности и задерживает образовавшийся осадок. Регенерация — обратной промывкой (вытеснение накопленного осадка в дренаж). Выбор загрузки определяется концентрацией железа, pH воды, требуемой скоростью фильтрации и бюджетом.
| Загрузка | Основа | Fe, мг/л | pH | Скорость фильтр., м/ч | Промывка, м/ч | Насыпная плотность, кг/л | Ресурс, лет |
|---|---|---|---|---|---|---|---|
| Birm | MnO₂ на алюмосиликате | до 7 | > 6,8 | 8–12 | 10–15 | 0,7–0,8 | 3–5 |
| МЖФ | Модифицированный доломит | до 30 | > 5,5 | 5–8 | 25–30 | 1,6–1,8 | 5–7 |
| Pyrolox | Природный MnO₂ (80-85%) | до 10 | > 6,5 | 8–10 | 25–30 | 3,6–3,8 | 10+ |
| Greensand Plus | MnO₂ на кремнезёме | до 15 | > 6,2 | 8–10 | 12–15 | 1,3–1,4 | 5–8 |
| Сорбент МС (МФО-47) | Каталитическая синтетическая | до 15 | > 6,0 | 8–12 | 12–15 | 0,8–1,0 | 5–7 |
Birm — самый популярный выбор для бытовых и малых коммерческих систем. Не требует окислителя, если в воде достаточно растворённого кислорода (после аэрации). Лёгкий, промывается при небольшом расходе. Ограничение: не работает при pH < 6,8, не удаляет органическое железо, не терпит хлора и сероводорода.
МЖФ — загрузка отечественной разработки на основе модифицированного доломита. Работает при pH от 5,5, удаляет железо до 30 мг/л (с предварительной аэрацией). Тяжёлая: насыпная плотность 1,6-1,8 кг/л, требует интенсивной промывки 25-30 м/ч. Расходуется в процессе работы (1-2% в год) — необходима ежегодная досыпка.
Pyrolox — природный диоксид марганца, практически не расходуется (работает как катализатор). Ресурс 10+ лет. Но очень тяжёлый (3,6-3,8 кг/л) — нужен мощный насос для обратной промывки. Применяется в промышленных системах, где высокий расход промывки не является проблемой.
Greensand Plus — загрузка с покрытием MnO₂ на кремнезёме. Часто используется с дозированием перманганата калия для непрерывной регенерации каталитического покрытия. Универсальна, работает при более низком pH (от 6,2). Среднее по массе решение между Birm и МЖФ.
Реагентное окисление: когда аэрации недостаточно
Химические окислители необходимы при pH < 6,5, Fe > 10 мг/л, наличии органического железа или сероводорода (H₂S). Аэрация в этих условиях либо слишком медленная, либо не разрушает железо-органические комплексы.
| Окислитель | Формула | Доза на 1 мг Fe²⁺ | Преимущества | Недостатки |
|---|---|---|---|---|
| Гипохлорит натрия | NaClO | 1,0 мг Cl₂ / 0,64 мг Fe | Универсален, дёшев, хранится до 3 мес | Остаточный хлор, требует дехлорирования |
| Перманганат калия | KMnO₄ | 0,94 мг / 1 мг Fe | Окисляет Fe и Mn одновременно | Розовый цвет при передозировке, токсичен |
| Озон | O₃ | 0,43 мг / 1 мг Fe | Мгновенное окисление, без побочных | Дорогое оборудование, энергоёмкость |
| Перекись водорода | H₂O₂ | 0,07 мг / 1 мг Fe | Без побочных продуктов, безопасна | Медленнее хлора, нестабильна при хранении |
Гипохлорит натрия (NaClO) — наиболее распространённый реагент. Стехиометрическая доза: 1 мг активного хлора на 0,64 мг Fe²⁺. На практике дозу увеличивают в 1,5-2 раза для гарантированного окисления. При Fe = 5 мг/л рабочая доза Cl₂ составит 12-16 мг/л. Обязательно дехлорирование перед мембранами RO.
Перманганат калия (KMnO₄) — применяется в системах с загрузкой Greensand Plus для непрерывной регенерации. Доза: 0,94 мг KMnO₄ на 1 мг Fe²⁺, плюс 1,92 мг KMnO₄ на 1 мг Mn²⁺. Передозировка окрашивает воду в розовый цвет — требуется точный контроль дозы.
Озон (O₃) — самый сильный окислитель (окислительный потенциал 2,07 В против 1,36 В у хлора). Окисляет Fe²⁺ мгновенно, разрушает органические комплексы, убивает железобактерии. Применяется на крупных промышленных объектах. Генератор озона мощностью 10 г O₃/ч обрабатывает 5-10 м³/ч воды с Fe до 5 мг/л.
Как подобрать метод по анализу воды
Алгоритм выбора метода обезжелезивания определяется четырьмя параметрами анализа: концентрация железа, pH, наличие сероводорода и перманганатная окисляемость (индикатор органики). Ниже — таблица принятия решений.
| Fe, мг/л | pH | H₂S | Органика (ПО) | Рекомендуемый метод |
|---|---|---|---|---|
| < 3 | > 6,8 | нет | < 5 мгО₂/л | Напорная аэрация (эжектор) + Birm |
| 3–10 | > 6,5 | нет | < 5 мгО₂/л | Напорная аэрация (компрессор) + МЖФ / Сорбент МС |
| 3–10 | > 6,8 | до 2 мг/л | < 5 мгО₂/л | Безнапорная аэрация (бак) + Birm / МЖФ |
| > 10 | любой | любой | < 5 мгО₂/л | NaClO / KMnO₄ + каталитическая загрузка |
| любое | < 6,5 | любой | любая | Реагентное окисление (NaClO) + коррекция pH |
| любое | любой | нет | > 5 мгО₂/л | NaClO (двойная доза) + коагулянт + осветлительный фильтр |
| бакт. железо | любой | любой | любая | Шоковое хлорирование + угольный фильтр |
Если в воде одновременно присутствуют Fe > 5 мг/л и Mn > 0,5 мг/л, рекомендуется двухступенчатая схема: первая ступень окисляет и задерживает основную массу железа, вторая доокисляет марганец (который окисляется медленнее при том же pH). Загрузка второй ступени — Pyrolox или Greensand Plus, так как они наиболее эффективны по марганцу.
Сероводород (H₂S) — частый спутник железа в скважинах. При концентрации > 0,5 мг/л безнапорная аэрация удаляет его дегазацией. При H₂S > 2 мг/л — дозирование NaClO (доза: 2,1 мг Cl₂ на 1 мг H₂S). H₂S отравляет загрузку Birm, поэтому при его наличии Birm не применяется.
Расчёт фильтра обезжелезивания
Диаметр фильтрующей колонны определяется из требуемого расхода воды и допустимой скорости фильтрации для выбранной загрузки. Базовая формула:
Q = A × v, где Q — расход (м³/ч), A — площадь сечения фильтра (м²), v — скорость фильтрации (м/ч)
Отсюда площадь фильтра: A = Q / v. Диаметр колонны: d = √(4 × A / π). Высота слоя загрузки — 1,0-1,5 м (стандарт 1,2 м). Над загрузкой — не менее 50% свободного пространства для расширения при обратной промывке.
Пример расчёта
Исходные данные: расход 3 м³/ч, загрузка Birm, рекомендуемая скорость фильтрации v = 10 м/ч.
- Площадь фильтра: A = 3 / 10 = 0,30 м²
- Диаметр: d = √(4 × 0,30 / 3,14) = 0,618 м ≈ 620 мм
- Ближайший стандартный баллон: 21×62" (533 × 1575 мм) или 24×72" (610 × 1830 мм)
- Выбираем 24×72" — площадь сечения 0,292 м², фактическая скорость: 3 / 0,292 = 10,3 м/ч (в пределах нормы)
- Объём загрузки при высоте слоя 1,2 м: 0,292 × 1,2 = 0,35 м³ = 350 литров Birm
Расход воды на промывку
Обратная промывка — ключевой этап регенерации. Скорость промывки должна обеспечить расширение слоя загрузки на 30-50%. Время промывки: 10-15 минут. Расход воды на одну промывку:
| Загрузка | Скорость промывки, м/ч | Расход для баллона 24×72", м³ |
|---|---|---|
| Birm | 10–15 | 0,6–0,9 |
| Сорбент МС | 12–15 | 0,7–0,9 |
| МЖФ | 25–30 | 1,5–1,8 |
| Pyrolox | 25–30 | 1,5–1,8 |
Частота промывок зависит от концентрации железа. При Fe 3 мг/л и расходе 3 м³/ч фильтр накапливает ~216 г железа за сутки (3 мг/л × 3 м³/ч × 24 ч = 216 г/сут). Промывка — раз в 1-3 дня. Блок управления запускает промывку по таймеру или по объёму пропущенной воды.
Обезжелезивание как этап перед обратным осмосом
Если конечная цель — обессоливание воды на установке обратного осмоса, обезжелезивание становится обязательным этапом предподготовки при общем Fe > 0,3 мг/л. Типовая последовательность ступеней для скважинной воды:
- Аэрация — окисление Fe²⁺ и дегазация H₂S / CO₂
- Фильтр-обезжелезиватель — каталитическая загрузка, остаточное Fe < 0,05 мг/л
- Умягчитель — ионообменная смола, если жёсткость> 3 мг-экв/л
- Картриджный фильтр 5 мкм — финальный барьер перед мембранами
- Антискалант — дозирование перед RO
- Установка обратного осмоса
Контрольная точка после обезжелезивателя: остаточное Fe ≤ 0,05 мг/л, Mn ≤ 0,02 мг/л. Если эти значения не достигаются — проверьте скорость фильтрации (не превышена ли), состояние загрузки (требуется ли досыпка) и параметры промывки (достаточна ли интенсивность).
Важно: умягчитель ставится строго после обезжелезивателя. Ионообменная смола отравляется железом при Fe > 0,3 мг/л — катионит теряет ёмкость, окрашивается, не восстанавливается при регенерации. Замена смолы — 15-30 тыс. руб. за 50 литров.
Оборудование для системы обезжелезивания
Ниже — оборудование, которое применяется совместно с фильтрами обезжелезивания в комплексных системах водоподготовки.
Установка обратного осмоса — финальная ступень
После обезжелезивания и умягчения вода поступает на обратный осмос для обессоливания. Установка обратного осмоса удаляет 98-99,5% растворённых солей, обеспечивая качество воды для котельных, пищевых производств и чистых помещений.

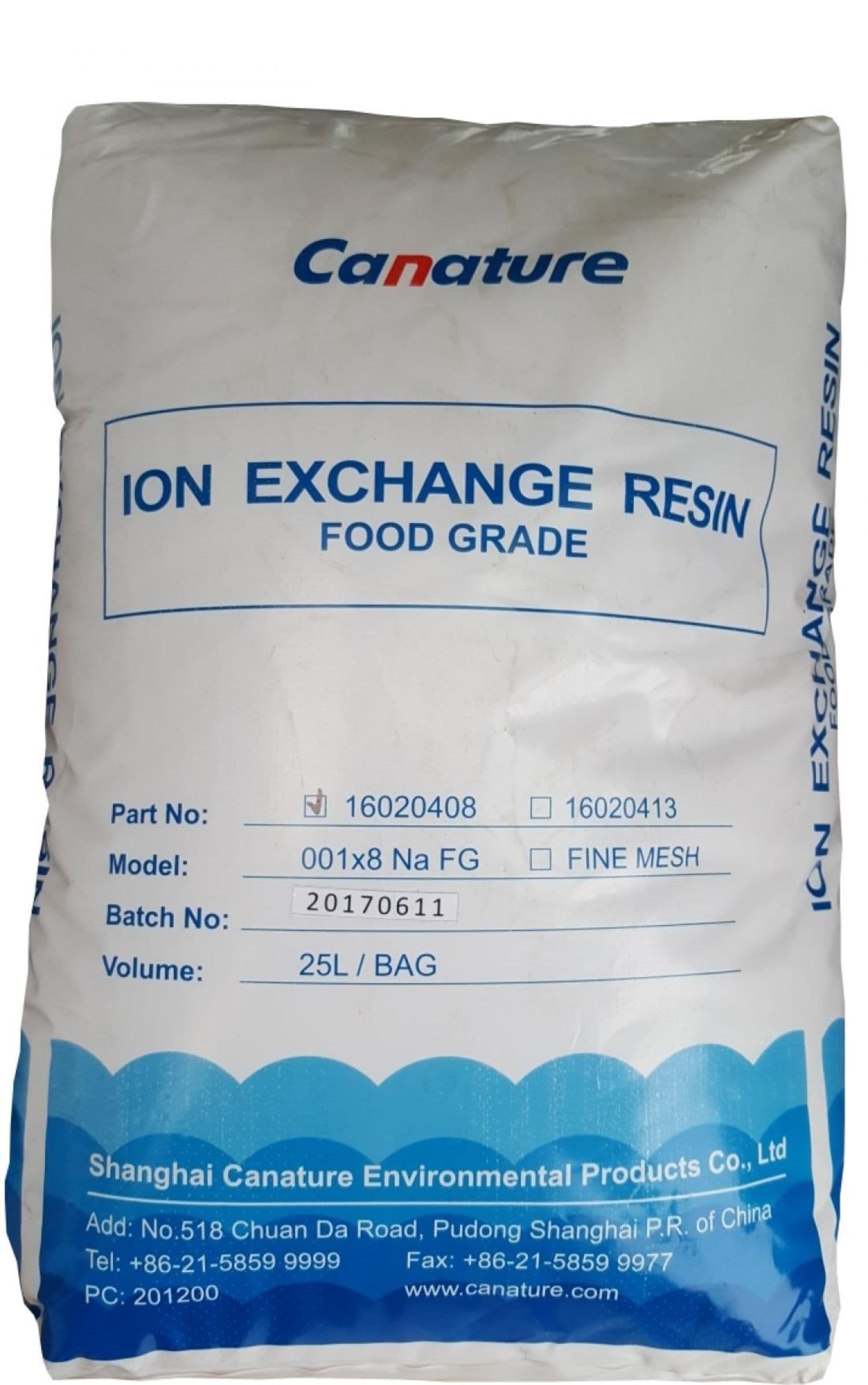

Ионообменная смола — для умягчения после обезжелезивания
Катионообменная смола в Na-форме снижает жёсткость воды до 0,1-0,5 мг-экв/л. Устанавливается после фильтра обезжелезивания (Fe на входе в умягчитель должно быть< 0,3 мг/л). Регенерация — раствором поваренной соли. Ресурс смолы при корректной эксплуатации — 3-5 лет.
Станция дозирования — для реагентного окисления
Мембранный насос-дозатор с баком реагента. Применяется для дозирования NaClO (обезжелезивание, обеззараживание), KMnO₄ (регенерация Greensand), антискаланта (защита мембран RO), коагулянта (органическое железо). Производительность подбирается по расходу воды и дозе реагента.
