Повторное использование воды на промышленном предприятии — это не экологический жест, а инструмент сокращения операционных издержек. Стоимость холодной воды в большинстве регионов РФ выросла за последние пять лет в 1,8–2,4 раза, плата за канализацию — в 1,5–2 раза, а сверхлимитное водопотребление штрафуется коэффициентом ×5 к тарифу. Для производства с расходом 2 000+ м³/сут это десятки миллионов рублей в год.
Ниже разобран опыт внедрения на крупном заводе по производству картонной упаковки в США, который снизил потребление воды из городской сети на 80 % за счёт трёхступенчатой схемы дисковый фильтр + ультрафильтрация + обратный осмос. Цифры пересчитаны в рубли по курсу ~95 ₽/USD, схема адаптирована под российские нормативы Росприроднадзора и справочник ИТС 8-2015 по наилучшим доступным технологиям очистки сточных вод.
Исходная задача: 2 080 м³/сут воды от водоканала
Завод выпускал гофрокартон и упаковочную бумагу, расход воды на технологию и подпитку паровых котлов составлял 550 000 галлонов в сутки. В пересчёте на метрическую систему — 2 080 м³/сут, или около 760 000 м³/год. Из них:
- ~60 % — технологическая вода в процессе формования бумажного полотна, подача в пульпу, промывка сеток и сукон;
- ~25 % — подпитка паровых котлов высокого давления (рабочее давление ~40 бар, что соответствует требованиям СО 153-34.20.501-2003 по предельной жёсткости 30 мкг-экв/кг и кремнию 80 мкг/л);
- ~10 % — оборотные циклы охлаждения (подпитка градирен);
- ~5 % — санитарно-бытовые нужды и мойка оборудования.
Источником воды служила городская сеть. За пять лет тариф вырос на 62 % из-за двух факторов: засушливые годы в регионе и масштабная реконструкция водопровода с переходом на закрытые источники водоснабжения. Параллельно водоканал ужесточил требования к качеству стоков и увеличил тариф на канализацию на 48 %. Суммарная плата за воду и стоки превысила 12 % от себестоимости производства — критичный уровень для отрасли с маржинальностью 18–22 %.

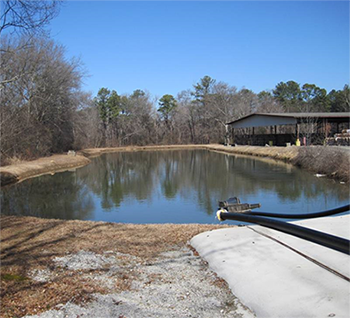

В качестве альтернативного источника на территории предприятия находился искусственный пруд объёмом около 35 000 м³ — резервуар ливнёвых стоков с кровель, технологических площадок и часть очищенных стоков самого производства. Вода в пруду была относительно чистой по промышленным меркам, но непригодной напрямую: высокая мутность, сезонные пики цветности и микробиологии, периодические сбросы органики с производственных линий.
Концепция: трёхступенчатая мембранная очистка
Проектная команда отказалась от классической схемы коагуляция + отстойник + песчаный фильтр + ионный обмен. Аргументы были экономические: песчаные фильтры требуют большой площади и постоянных обратных промывок, ионный обмен на стоках с высокой органикой отравляется за 4–6 месяцев, а очищенная вода всё равно не подходит для подпитки котлов 40 бар без дополнительной ступени обессоливания.
Принятая схема — трёхступенчатая мембранная очистка:
- Дисковая фильтрация 100 мкм — самоочищающиеся фильтры с дисковыми элементами, удаление крупной взвеси, листьев, водорослевой биомассы, песка. Перепад давления 0,3–0,5 бар, расход на обратную промывку 1,5 % от потока.
- Ультрафильтрация 0,02 мкм — мембранные модули с порогом отсечения, удаление коллоидной мути, бактерий, вирусов, крупных молекул органики (фракции >100 кДа). Выход по пермеату 92–95 %, обратная промывка каждые 20–40 минут.
- Обратный осмос — снижение общего солесодержания (TDS) на 98 %, удаление растворённой органики, кремния, ионов жёсткости. Выход по пермеату 75–80 %, рабочее давление 12–14 бар.
Между ступенями — буферные ёмкости, узлы дозирования коагулянта (перед UF), биоцида неокислительного типа (перед UF и в концентратной линии), антискаланта (перед RO) и метабисульфита натрия для дехлорирования (перед RO, если в линии есть остаточный хлор от обеззараживания).
Опытные испытания перед полномасштабным запуском

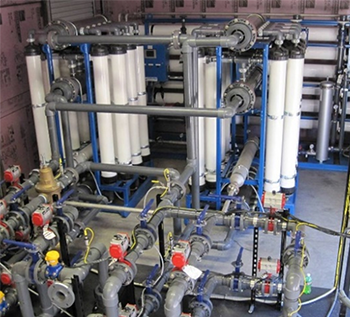

До капитальных инвестиций в основную систему провели опытные испытания на контейнерной установке производительностью 5 м³/ч. Цели испытаний:
- подтвердить расчётный выход по пермеату RO в реальных условиях с учётом сезонных колебаний качества воды;
- оценить фактическую частоту CIP-промывок UF и RO и спрогнозировать ежегодные операционные затраты (OPEX) по химии;
- снять реальные данные по нормализованному потоку и солепроницанию мембран RO за 90 дней непрерывной работы (методика согласно журналу эксплуатации обратного осмоса);
- проверить пиковые сбросы органики с производства и оценить, нужна ли усреднительная ёмкость перед системой;
- подобрать оптимальный антискалант и биоцид под конкретный состав воды пруда.
Испытания длились 5 месяцев и показали устойчивый выход по пермеату 80 % по RO, что совпало с расчётным значением. Выявили один существенный риск: при ночных сбросах из цеха цветности в пруду происходил пиковый рост ХПК до 280 мг О₂/л в течение 2–4 часов. По итогам испытаний в основной проект добавили усреднительную ёмкость объёмом 500 м³ — это сгладило пики и стабилизировало работу UF.
Стоимость опытных испытаний составила около 4 % от полных капитальных затрат (CAPEX) системы. Это стандартное соотношение: для проектов повторного использования воды с CAPEX выше 50 млн ₽ этап испытаний обязателен, иначе риск ошибки в оценке выхода по пермеату, частоты промывок и срока службы мембран превышает экономию от его пропуска.

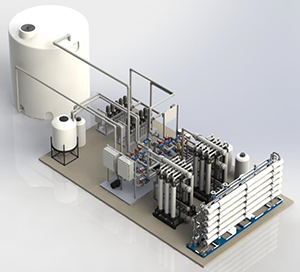

Полная схема реализованной установки
Промышленные установки обратного осмоса АКВАПЛЕКС
АКВАПЛЕКС RO — линейка обратноосмотических установок производительностью от 100 до 10 000 л/ч. Обессоливание и очистка воды для котельных, пищевых производств, фармацевтики. Сборка в России, срок изготовления 5–10 рабочих дней, гарантия 12 месяцев. Склад в Ростове-на-Дону.
Узел забора и предварительной фильтрации
Забор из пруда через погружные насосы с сетчатой защитой 3 мм. Подача в усреднительную ёмкость объёмом 500 м³ — это запас на 6 часов работы системы, который сглаживает пиковые сбросы органики. В ёмкости — принудительное перемешивание погружными миксерами для предотвращения стратификации по температуре и плотности.
Из усреднительной ёмкости вода идёт на дисковую фильтрацию 100 мкм. Дисковые фильтры выбраны вместо сетчатых из-за большей площади фильтрации на единицу объёма и более редкой обратной промывки. Каскад из четырёх параллельных фильтров с автоматической промывкой по перепаду давления 0,5 бар или по таймеру каждые 30 минут.
Ультрафильтрация
Мембранные модули UF с поливинилиденфторидной (PVDF) мембраной и порогом отсечения 0,02 мкм. Модули работают в режиме «изнутри наружу» (inside-out) — он устойчивее к коллоидной мути. Производительность по пермеату — 90 м³/ч, выход по пермеату — 92 %.
Цикл работы: 30 минут фильтрация → 60 секунд обратная промывка пермеатом → 15 минут фильтрация → химически усиленная обратная промывка (CEB) с гипохлоритом натрия раз в сутки → CIP щелочью + кислотой раз в 15–30 дней. Расход химии на CIP — около 5 % от стоимости свежей воды, что приемлемо для экономики проекта.
Перед UF — дозирование коагулянта (хлорида железа III) в дозе 3–8 мг/л по Fe³⁺. Коагулянт укрупняет коллоидную органику и снижает нагрузку на мембраны UF. Без коагулянта загрязнение мембран развивается в 2–3 раза быстрее.
Обратный осмос
Двухступенчатая компоновка на мембранах 8040 ULP, общая производительность по пермеату — 70 м³/ч (1 670 м³/сут). Распределение элементов: первая ступень — 12 элементов в 2 сосудах высокого давления (6+6), вторая ступень — 6 элементов в 1 сосуде. Выход по пермеату по системе — 80 %, по первой ступени — 60 %, по второй — 50 %.
Рабочее давление 12–14 бар (низкое для ULP-мембран). Селективность по солям — 98 %, на выходе пермеат с TDS 8–15 мг/л. Это качество существенно превышает требования к подпитке котлов 40 бар (по СО 153-34.20.501-2003 допускается TDS до 25 мг/л).
Перед RO — дозирование антискаланта на основе фосфонатов в дозе 4 мг/л и метабисульфита натрия для дехлорирования. Контроль — непрерывный замер удельной электропроводности пермеата на каждой ступени и на общем потоке; при росте солепроницания на 15 % срабатывает сигнал тревоги и запускается CIP.
Цифры экономии в пересчёте на РФ
Исходный пример показывает экономию 1 800 USD в день и 2,3 млн USD за пять лет. Пересчёт на российские реалии по курсу 95 ₽/USD и средним тарифам Краснодарского края:
- Замещение городской воды — 1 670 м³/сут × 65 ₽/м³ = 108 550 ₽/сут;
- Сокращение платы за канализацию — 1 670 × 0,9 м³/сут × 35 ₽/м³ = 52 600 ₽/сут (концентрат идёт на пылеподавление, не в канализацию);
- Снижение реагентов на водоподготовку котлов (на стандартной схеме ионного обмена) — около 6 000 ₽/сут;
- Расходы на опытные испытания, мембраны, химию и электроэнергию системы повторного использования воды — около 32 000 ₽/сут.
Чистая экономия — около 135 000 ₽/сут, или 49,3 млн ₽/год при работе 365 дней. Капитальные затраты (CAPEX) системы под российские цены 2026 года — 110–135 млн ₽ включая мембраны, насосы, ёмкости, КИПиА, АСУ ТП, монтаж и пусконаладку. Простая окупаемость — 2,3–2,8 года.
Электродеионизация воды (EDI)
Промышленные модули и установки электродеионизации (ЭДИ/EDI) для получения деионизированной, деминерализованной и ультрачистой воды.
Адаптация для российских предприятий
Категории предприятий по водопотреблению
Схема трёхступенчатой мембранной очистки окупается при расходе от 500 м³/сут и выше. Для меньших объёмов окупаемость растягивается до 7+ лет, и проект имеет смысл только при экологических требованиях (особо охраняемые территории, водоохранные зоны) или при отсутствии канализации с массовым сбросом на рельеф.
Российские отрасли с типовым потреблением воды:
- ЦБК и упаковочные производства — 1,5–2,5 м³/т готовой продукции;
- Пищевая промышленность (молочка, мясо, напитки) — 3–8 м³/т;
- Металлургия (черная) — 8–15 м³/т проката;
- Машиностроение (гальваника, окраска) — 0,5–2 м³/изделие;
- Энергетика (ТЭЦ) — 1,5–4 м³/МВт·ч;
- Нефтехимия — 5–20 м³/т продукции.
Все эти отрасли — кандидаты для проектов повторного использования воды, если они относятся к I или II категории объектов НВОС по 219-ФЗ.
Нормативная база
Базовый документ для проектирования — ИТС 8-2015 «Очистка сточных вод при производстве продукции (товаров), выполнении работ и оказании услуг на крупных предприятиях». Справочник входит в серию НДТ и обязателен к учёту для предприятий I категории. Мембранные технологии прямо упомянуты как НДТ для глубокой очистки промышленных стоков.
Дополнительно действуют:
- 219-ФЗ «Об охране окружающей среды» — категорирование объектов НВОС, требования к разрешительной документации;
- СНиП 2.04.03-85 — нормативы качества стоков, сбрасываемых в канализацию;
- СанПиН 2.1.7.573-96 — если очищенная вода используется на полив;
- СанПиН 2.3.2.1078-01 и ТР ТС 021/2011 — для пищевых производств, где возвратная вода контактирует с продуктом;
- СО 153-34.20.501-2003 — для подпитки энергетических котлов;
- ГОСТ Р 51232-98 — питьевая вода (применяется как порог качества для контура, контактирующего с пищевой продукцией).
При проектировании системы повторного использования воды проводится процедура ОВОС (оценка воздействия на окружающую среду) и согласование с Росприроднадзором. Для предприятий I категории — получение комплексного экологического разрешения с учётом установленных систем повторного использования воды.
Учёт сезонности
В РФ температура поверхностных вод колеблется от 1 °C зимой до 25–28 °C летом. Это критично для расчёта производительности RO: падение температуры с 25 до 5 °C снижает удельную производительность мембран на 50–55 % при том же давлении. Решения:
- расчёт системы по зимним условиям с проектным запасом мембран 25 %;
- либо подогрев воды перед RO до 15–20 °C через теплообменник на стоках котельной (наиболее экономичный вариант для предприятий с собственным паром);
- применение температурной поправки (TCF — temperature correction factor) в системе контроля для корректной интерпретации данных.
Зимой выход по пермеату RO снижается до 70–75 % из-за роста вязкости воды и падения солепроницания. Это учитывается в годовом балансе водопотребления.
Куда девать концентрат: путь к MLD и ZLD
В разобранном примере 20 % воды (≈420 м³/сут) — концентрат RO с TDS 5 000–8 000 мг/л. Варианты утилизации в порядке убывающей стоимости:
- Сброс в канализацию (если водоканал принимает по концентрации солей) — самый дешёвый вариант, но не всегда возможен;
- Подпитка системы пылеподавления на территории — концентрат распыляется на конвейерах, бункерах, дорогах, испаряется без сброса (применено в этом проекте);
- Подпитка открытых градирен — после разбавления свежей водой до TDS 2 000 мг/л;
- Гидротранспорт золы и шлака (для энергетики);
- Полив технических зон (не плодородных культур);
- Доупаривание в выпарных аппаратах с переходом к ZLD — CAPEX увеличивается в 1,8–2,5 раза, но достигается полное отсутствие сброса.
Переход от MLD к ZLD оправдан только при особых экологических требованиях. Стандартный экономический выбор для большинства российских предприятий — MLD с использованием концентрата на внутренние технические нужды.
Типичные ошибки при проектировании систем повторного использования воды
За последние 10 лет реализации таких проектов в РФ накоплены типовые ошибки, которые повторяются от объекта к объекту:
- Пропуск опытных испытаний. Расчёт по средним показателям состава воды без учёта пиков. Систему проектируют на расчётный ХПК 60 мг О₂/л, а в реальности случаются пики 250–300 мг О₂/л. Мембраны RO забиваются за 2–4 месяца вместо 3–5 лет.
- Отсутствие усреднительной ёмкости. Без буфера на 4–8 часов любой ночной сброс с производства уходит прямо в систему очистки. Спасает только дорогая мембрана.
- Экономия на КИПиА. Без непрерывного контроля ХПК, мутности, pH, удельной электропроводности и температуры система работает «вслепую». Первый признак загрязнения мембран — рост перепада давления — фиксируется только при ручных замерах раз в смену.
- Неправильный выбор биоцида. Окислительные биоциды (гипохлорит, хлораминаты) разрушают полиамидный слой мембран RO за часы. Применять можно только неокислительные (DBNPA, изотиазолиноны) и только с дозированием по графику, а не непрерывно.
- Игнорирование сезонности. Зимний расчёт пропустили, летом всё работает, в феврале производительность падает на 40 % — приходится докупать мембраны или ставить подогрев.
- Отсутствие плана аварийных действий. При пиковом сбросе с производства система должна автоматически переключиться на сброс загрязнённой партии в обычную канализацию, а не пускать её на мембраны. Без аварийного переключения один такой сброс обходится в стоимость половины комплекта мембран.
Экономика проекта в детализации
Для предприятия с расходом 2 000+ м³/сут типовой расчёт по российским ценам 2026 года:
Капитальные затраты (CAPEX):
- Опытные испытания (5 месяцев) — 4–6 млн ₽;
- Дисковая фильтрация (4×30 м³/ч) — 3–4 млн ₽;
- Усреднительная ёмкость 500 м³ с миксерами — 4–6 млн ₽;
- Ультрафильтрация (8 модулей, насосы, обвязка, CIP-станция) — 18–25 млн ₽;
- Обратный осмос (18 элементов 8040, 2 ступени, насос ВД, CIP, обвязка) — 12–18 млн ₽;
- Ёмкости пермеата и концентрата — 2–4 млн ₽;
- Узлы дозирования (коагулянт, антискалант, биоцид, метабисульфит) — 2–3 млн ₽;
- КИПиА, АСУ ТП, диспетчеризация — 8–12 млн ₽;
- Монтаж, пусконаладка, обучение персонала — 15–20 % от стоимости оборудования = 10–18 млн ₽;
- Проектирование, ОВОС, согласование с Росприроднадзором — 4–8 млн ₽;
- Итого капитальные затраты (CAPEX): 67–104 млн ₽.
Операционные затраты (OPEX) в год:
- Электроэнергия (UF 0,15 кВт·ч/м³ + RO 0,9 кВт·ч/м³ × 1 670 м³/сут × 365 × 7 ₽/кВт·ч) — 4,5 млн ₽;
- Замена мембран UF (раз в 5 лет) и RO (раз в 3–4 года) с амортизацией — 3–4 млн ₽;
- Химия (коагулянт, антискалант, биоцид, метабисульфит, CIP) — 2,5–4 млн ₽;
- Обслуживание персоналом (1 оператор на смену) — 2–3 млн ₽;
- Итого операционные затраты (OPEX): 12–15 млн ₽/год.
Экономия в год:
- Сокращение забора воды от водоканала: 1 670 м³/сут × 365 × 65 ₽/м³ = 39,6 млн ₽;
- Сокращение платы за канализацию: 1 500 м³/сут × 365 × 35 ₽/м³ = 19,2 млн ₽;
- Сокращение реагентов на водоподготовку котлов: 2,1 млн ₽;
- Итого экономия: 60,9 млн ₽/год.
Чистый эффект: 60,9 − 13,5 = 47,4 млн ₽/год.
Простая окупаемость: 85 ÷ 47 = 1,8 года (по средним значениям).
К окупаемости добавляются неденежные эффекты: снижение зависимости от тарифов водоканала, улучшение позиции в системе категорирования НВОС (переход из I в II категорию даёт снижение платы за негативное воздействие в 2–3 раза), улучшение ESG-показателей и возможность участия в зелёных закупках крупных корпоративных клиентов.
Когда повторное использование воды не окупается
Прямая экономическая невыгодность проекта наступает в одном из четырёх случаев:
- Низкое потребление воды. До 200 м³/сут капитальные затраты на мембранную систему не окупаются за разумный срок. Для таких объёмов применяют компактную локальную очистку — например, осмос на мембранах 4040 без UF, с упрощённой механической предподготовкой.
- Низкие тарифы. Если суммарная стоимость воды и стоков ниже 80 ₽/м³, экономия не покрывает операционные затраты системы. Это актуально для регионов с дешёвой водой (Сибирь, Дальний Восток) и для предприятий с собственной артезианской скважиной.
- Нестабильный состав стоков. Если ХПК или концентрация тяжёлых металлов скачет в 5–10 раз в течение суток, требуется биологическая ступень или сложная предподготовка, что удваивает капитальные затраты и удлиняет окупаемость до 7+ лет.
- Отсутствие альтернативного источника. Если на территории нет пруда, реки, технологического резервуара или собственных стоков пригодного состава, схема работает на циркуляции производственной воды — это уже не повторное использование, а оборотное водоснабжение с другой экономикой.
В этих случаях лучше работать с водосбережением (сокращение прямого потребления через изменение технологии, переход на более эффективные промывки, замкнутые контуры на конкретных операциях) — это даёт меньшую экономию, но требует на порядок меньших капитальных затрат.
