Уплотнительное кольцо (O-ring) — самая незаметная деталь системы водоподготовки и при этом одна из самых частых причин отказа оборудования. От его целостности зависит герметичность корпусов мембран обратного осмоса, насосов высокого давления, клапанов, станций дозирования и фильтрационных колонн. Неправильный выбор материала приводит к разрушению кольца за недели, утечкам и недобору производительности установки.
В этой статье разберём, как устроено уплотнительное кольцо, какие материалы применяются в водоподготовке, как подобрать правильный O-ring под конкретное оборудование и как избежать типичных ошибок при замене. Материал рассчитан на инженеров отдела эксплуатации и сервисных специалистов, обслуживающих установки обратного осмоса, фильтрационные колонны и насосные станции.
Что такое уплотнительное кольцо и как оно работает

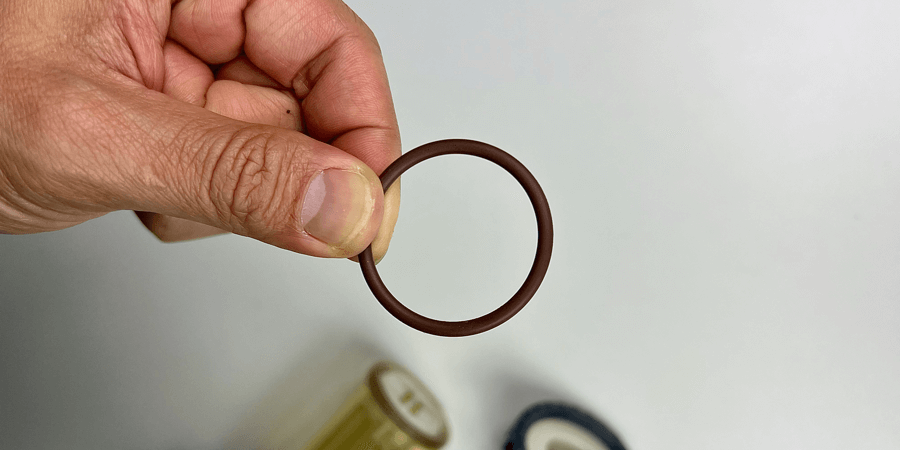

Уплотнительное кольцо (O-ring) — это эластомерный элемент круглого сечения, предназначенный для герметизации неподвижных или подвижных соединений. Наиболее распространена круглая форма сечения, но встречаются также квадратные, X-образные (quad-ring) и прямоугольные профили.

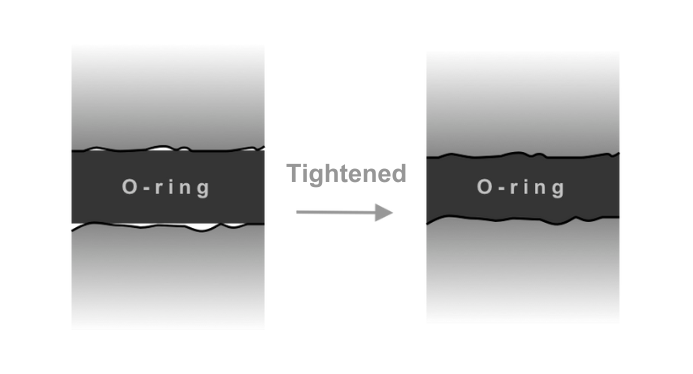

Принцип работы: при сжатии между двумя поверхностями кольцо деформируется на 15-30% от диаметра сечения, эластомер заполняет все микронеровности в канавке и на сопрягаемой поверхности. Под действием давления среды кольцо дополнительно прижимается к уплотняющим поверхностям — чем выше давление, тем лучше уплотнение. Это свойство называется самоуплотнением.
Несмотря на твёрдую на ощупь структуру, резиновое кольцо ведёт себя как несжимаемая высоковязкая жидкость: под нагрузкой деформируется, сохраняя объём, и стремится занять любое свободное пространство. В этом и заключается его уплотняющее действие — кольцо буквально «затекает» во все неровности.
Преимущества уплотнительных колец
В промышленной водоподготовке O-ring вытеснил большинство альтернативных решений (манжеты, прокладки, сальники) по семи причинам:
- Низкая стоимость и простая замена. Одно кольцо для корпуса мембраны 4040 стоит 50-300 руб., для корпуса 8040 — 150-700 руб. Замена занимает 5-10 минут.
- Высокая износостойкость и химическая стойкость. Современные эластомеры выдерживают сотни часов контакта с кислотами, щелочами, органическими растворителями.
- Широкий диапазон рабочих условий. Температура от −60 °C до +300 °C (для FFKM), давление до 400 бар (при правильной конструкции канавки).
- Не требует высоких моментов затяжки и прецизионной обработки поверхностей. В отличие от плоских прокладок, O-ring работает с шероховатостью Ra 0,8-1,6 мкм.
- Работает в статических и динамических условиях. Используется в неподвижных соединениях (корпуса, фланцы) и в динамических (штоки насосов, поршни, клапаны).
- Стандартизированы по размерам. Метрические ISO 3601, дюймовые AS568, японские JIS B 2401 — кольца взаимозаменяемы между производителями при соблюдении размеров.
- Визуально контролируется. Трещина, деформация или набухание видны невооружённым глазом при разборке.
Материалы уплотнительных колец
Выбор материала — ключевое решение. Ошибка в выборе даёт разрушение кольца за часы или дни. В водоподготовке применяются пять основных материалов: EPDM, NBR, FKM (Viton), FEPM (Aflas) и PTFE. У каждого свой профиль совместимости с рабочими средами.
EPDM — основной материал водоподготовки
EPDM (Ethylene Propylene Diene Monomer, этилен-пропилен-диеновый каучук) — эталон для применения в водоподготовке. Характеристики:
- Температурный диапазон: от −50 °C до +150 °C
- Рабочий pH: 2-13
- Стойкость: вода, пар, кислоты, щёлочи, озон, УФ, спирты
- Не переносит: минеральные масла, нефтепродукты, бензин, растительные масла, ароматические углеводороды
- Цвет: чёрный (стандарт), белый, красный (пищевой)
EPDM применяется в корпусах мембран обратного осмоса, ультрафильтрационных модулях, колоннах умягчителей и обезжелезивателей, клапанах блоков управления, станциях дозирования реагентов для водоподготовки (антискалант, биоцид, NaClO, HCl). Для пищевой промышленности и розлива напитков используется сертифицированный EPDM (FDA, USP Class VI).
NBR (Buna-N) — для масел и топлива, не для воды с хлором
NBR (Nitrile Butadiene Rubber, бутадиен-нитрильный каучук) — самый распространённый материал в мире по объёму производства, но в водоподготовке применяется ограниченно.
- Температурный диапазон: от −40 °C до +120 °C
- Рабочий pH: 4-10
- Стойкость: минеральные масла, дизельное топливо, гидравлические жидкости, холодная вода
- Не переносит: озон, пар, окислители (NaClO, H2O2), концентрированные кислоты и щёлочи, ароматические углеводороды
В водоподготовке NBR встречается только на линиях, не контактирующих с окислителями: в маслосистемах насосов высокого давления, в компрессорных установках аэрации. На линиях с остаточным хлором и в корпусах мембран NBR разрушается за 1-2 месяца.
FKM (Viton) — универсальный химстойкий
FKM (Fluoroelastomer, фторкаучук, торговая марка Viton) — премиальный материал с широким спектром совместимости.
- Температурный диапазон: от −20 °C до +200 °C
- Рабочий pH: 1-13
- Стойкость: большинство кислот, щелочей, масел, растворителей, остаточный хлор, перекись водорода, концентрированный озон
- Не переносит: кетоны, горячий пар, амины, аммиак
FKM применяется в высокотемпературных системах, установках с интенсивным окислителем (шоковое хлорирование, озоновая дезинфекция), насосах для агрессивных реагентов. Стоимость — в 3-5 раз выше EPDM.
FEPM (Aflas) — для горячих щелочей и пара
FEPM (торговая марка Aflas) — тетрафторэтилен-пропилен, материал для самых жёстких условий: горячие концентрированные щёлочи, пар высокого давления, агрессивные амины.
- Температурный диапазон: от −10 °C до +230 °C
- Рабочий pH: 0-14
- Стойкость: пар, щёлочи, амины, большинство кислот
- Не переносит: ароматические углеводороды, кетоны
Применение в водоподготовке — узкоспециализированное: термосанитизация мембранных установок паром (85-130 °C), CIP-мойка горячими концентрированными щёлочами (2-5% NaOH при 60-80 °C).
PTFE (тефлон) — максимальная стойкость, минимальная эластичность
PTFE (политетрафторэтилен, тефлон) — не эластомер, а термопласт. Применяется в виде сплошных колец или чехлов на эластомерное ядро.
- Температурный диапазон: от −200 °C до +260 °C
- Рабочий pH: 0-14
- Стойкость: универсальная — все кислоты, щёлочи, окислители, растворители
- Ограничения: низкая эластичность, не восстанавливает форму после сжатия (холодная текучесть)
PTFE используется в дозировании концентрированных реагентов (серная кислота, NaOH, HCl), в насосах для агрессивных сред и в пищевой/фармацевтической промышленности, где требуется инертность материала. Для динамических уплотнений — только в виде чехла на эластомерное ядро.

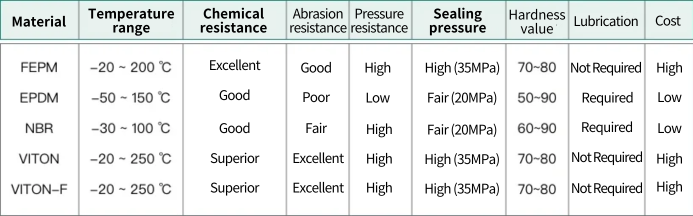

Сводная таблица: какой материал для чего
| Материал | Температура, °C | pH | Хлор | Масло | Типовое применение в водоподготовке |
|---|---|---|---|---|---|
| EPDM | −50 … +150 | 2-13 | Удовл. | Нет | Корпуса мембран RO/UF, колонны, клапаны, дозирование антискаланта |
| NBR | −40 … +120 | 4-10 | Нет | Да | Насосы и компрессоры (внутренние уплотнения маслоконтура) |
| FKM (Viton) | −20 … +200 | 1-13 | Да | Да | Линии с NaClO, H2O2, озоном, концентрированными кислотами |
| FEPM (Aflas) | −10 … +230 | 0-14 | Да | Частично | Термосанитизация паром, горячая CIP-мойка NaOH |
| PTFE | −200 … +260 | 0-14 | Да | Да | Дозирование концентрированных реагентов, фармацевтика |
| Silicone | −60 … +230 | 3-10 | Удовл. | Нет | Пищевая промышленность, горячая вода без химии |
Состав резины у разных производителей отличается даже при одинаковой маркировке. При замене критичных уплотнений (корпуса мембран, высоконапорные насосы) используйте оригинальные кольца или кольца, прошедшие совместимостные испытания. Дешёвые безымянные уплотнения из Китая часто содержат наполнители и пластификаторы, которые снижают химстойкость.
Ключевые параметры при подборе уплотнительного кольца
Кроме материала, уплотнительное кольцо подбирается по шести параметрам:
1. Размер (внутренний диаметр × толщина сечения)
Стандартные обозначения — по ISO 3601, AS568 или JIS. Пример: O-ring 114,3 × 5,33 мм означает внутренний диаметр 114,3 мм и толщину сечения 5,33 мм. Для корпусов мембран 4040 стандарт — ~99,5 × 3,5 мм, для 8040 — ~199,5 × 5,7 мм (точные размеры зависят от производителя корпуса).
2. Твёрдость (Shore A)
Измеряется в единицах Shore A. Чем выше значение — тем твёрже материал. Стандарт для большинства задач — 70 Shore A. Для высокого давления (насосы, мембранные корпуса 8040) — 80-90 Shore A. Слишком мягкое кольцо (60 Shore A) выдавливается в зазор при высоком давлении (extrusion).
3. Рабочее давление
EPDM 70 Shore A надёжно работает до 100 бар в правильно спроектированной канавке. При давлении выше 150 бар требуется резервный кольцевой элемент (back-up ring) из PTFE или более твёрдый материал 90 Shore A.
4. Температура эксплуатации
Рабочая температура не должна превышать 80% от верхнего предела материала. EPDM, рассчитанный до +150 °C, надёжно работает до +120 °C. Кратковременные циклы термосанитизации выше номинала сокращают ресурс кольца в 2-3 раза.
5. Химическая совместимость
Проверяется по таблицам совместимости производителей эластомеров. Особое внимание — на окислители (NaClO, озон), амины, органические растворители.
6. Смазка
Для монтажа используется совместимая смазка:
- EPDM — силиконовая смазка, глицерин, пищевой вазелин. Категорически нельзя использовать минеральные масла: они приводят к набуханию и разрушению.
- NBR, FKM — минеральные масла, силикон, PTFE-смазки
- Все виды — совместима специальная силиконовая смазка для O-ring (например, Molykote 111, Krytox)
Применение O-ring в оборудовании водоподготовки
Корпуса мембран обратного осмоса
Самое ответственное место. Уплотнительные кольца стоят на торцевых крышках корпуса (2 шт на крышку) и на самом мембранном элементе (antitelescoping device). Материал — EPDM, твёрдость 70-75 Shore A. Типовые размеры для 4040: 99,5 × 3,5 мм; для 8040: 199,5 × 5,7 мм.
Замена — при каждой замене мембраны (раз в 3-5 лет) или при появлении течи по торцу. Характерная ошибка при монтаже — повреждение кольца о резьбу штуцера или кромку канавки. Перед установкой обязательно осмотреть кольцо на отсутствие трещин, задиров, следов пересыхания.
Насосы высокого давления
В плунжерных и многоступенчатых центробежных насосах высокого давления O-ring применяются в двух местах: на торцевых крышках секций (статическое уплотнение) и на штоке/валу (динамическое). Для динамических уплотнений применяется NBR или FKM с твёрдостью 80 Shore A. Для насосов на линии пермеата (чистая вода) — EPDM, для насосов на линии с реагентами — FKM.
Клапаны блоков управления (Clack, Runxin)
В клапанах многоходовых блоков умягчителей и обезжелезивателей стоит 10-20 уплотнительных колец разных размеров. Материал — EPDM (стандарт), твёрдость 70 Shore A. Ресурс — 3-5 лет или 100-150 тысяч циклов регенерации.
Станции дозирования реагентов
В мембранных и плунжерных насосах-дозаторах применяются O-ring на клапанах всасывания и нагнетания, на корпусе гидравлической камеры. Материал выбирается по перекачиваемому реагенту:
- Антискалант, коагулянт — EPDM
- Гипохлорит натрия NaClO — FKM (Viton) или FFKM
- Кислоты (HCl, лимонная, фосфорная) — FKM или EPDM
- Концентрированная серная или азотная — PTFE
Фильтрационные колонны и картриджные корпуса
На корпусах картриджных фильтров и осветлительных колонн стоят 1-2 уплотнительных кольца на верхней крышке. Стандарт — EPDM 70 Shore A. Замена — при перестановке картриджа или раз в 1-2 года. Пересыхание и появление продольных трещин — сигнал к замене, даже если течи ещё нет.
Как правильно обслуживать уплотнительные кольца
Ресурс O-ring зависит не только от материала, но и от условий хранения, монтажа и эксплуатации. Пять правил, продлевающих срок службы:
1. Правильный подбор под рабочую среду
Перед заменой проверьте, что материал кольца совместим с текущим реагентом, температурой и давлением. Часто при смене поставщика антискаланта или моющего раствора меняется химический профиль — и старый материал уплотнения перестаёт быть подходящим.
2. Очистка посадочного места перед установкой
Старое кольцо и все загрязнения в канавке удаляются полностью. Минеральные отложения (кальций, железо) царапают новое кольцо, биоплёнка создаёт каналы протечки. Для очистки — мягкая ткань и 5% раствор лимонной кислоты или 1% NaOH в зависимости от типа отложений.
3. Контроль размера и состояния кольца
Новое кольцо перед установкой осматривается на наличие дефектов — трещин, наплывов облоя, следов пересыхания. Размер (внутренний диаметр, толщина) проверяется штангенциркулем. Старое кольцо нельзя растягивать и примерять «на глаз» — растянутое кольцо уже не даёт герметичности.
4. Смазка перед монтажом
Кольцо смазывается тонким слоем совместимой смазки — силиконовой для EPDM, минеральным маслом для NBR, PTFE-пастой для FKM. Смазка облегчает монтаж, предотвращает повреждение о кромки и улучшает первичное уплотнение.
5. Правильный момент затяжки
Корпуса затягиваются крест-накрест в два прохода: сначала предварительная затяжка, затем финальная по моменту из инструкции. Перетяжка выдавливает эластомер в зазор, недостаточная затяжка — не создаёт рабочей компрессии. Для корпусов мембран 4040 типовой момент 25-35 Н·м, для 8040 — 40-60 Н·м.
6. Условия хранения ЗИП
Новые кольца хранятся в упаковке в прохладном сухом месте, защищённом от прямого солнечного света и озона (не возле электродвигателей и люминесцентных ламп). Срок хранения для EPDM — 5-10 лет, для NBR — 7 лет, для FKM — 15-20 лет. Кольца с просроченным сроком хранения теряют эластичность и дают протечки.
Типичные ошибки при замене уплотнения
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Использование NBR на линии с хлором | Кольцо трескается и разваливается за 2-6 недель, начинается утечка и загрязнение мембран | Проверить паспорт реагента и таблицу совместимости. Для окислителей — только FKM или EPDM |
| Смазка минеральным маслом на EPDM | Набухание кольца на 20-30%, рост сечения, деформация | Только силикон, глицерин или вазелин на водной основе |
| Перекрут при монтаже | Локальные напряжения, трещины при первом пуске | Установка равномерным растягиванием, проверка геометрии в канавке перед сборкой |
| Кольцо «не того» размера (близкое, но не точное) | Либо протечка, либо выдавливание в зазор и разрыв | Сверить артикул по каталогу производителя оборудования, измерить штангенциркулем |
| Перетяжка корпуса после замены | Выдавливание кольца в зазор (extrusion), разрушение через десятки часов работы | Затяжка по моменту из паспорта, крест-накрест в два прохода |
| Старое кольцо установлено повторно | Потеря эластичности, утечка через несколько часов | При любой разборке — новое кольцо. Старое не применять, даже если визуально целое |
Стандарты и обозначения O-ring
Для заказа уплотнительного кольца в точности нужного размера используются отраслевые стандарты:
- ISO 3601 — международный стандарт. Обозначение по внутреннему диаметру и толщине (например, 114,3 × 5,33 мм).
- AS568 (SAE AS568) — американский дюймовый стандарт. Обозначение по кодовому номеру (например, AS568-214 = 24,99 × 3,53 мм).
- JIS B 2401 — японский стандарт. Серии P (для подвижных соединений), G (для неподвижных), S, V.
- ГОСТ 9833-73 — советский/российский стандарт. Пример: 038-042-30 означает внутренний диаметр 38 мм, наружный 42 мм, толщина 3,0 мм.
Для заказа уплотнения к конкретному корпусу мембраны или насосу используйте каталог производителя оборудования — там указан артикул оригинального кольца. При замене на аналог проверьте размер, материал и твёрдость.
Ключевые выводы
- EPDM — базовый материал для уплотнений в водоподготовке. Работает на чистой воде, пермеате, концентрате, слабых растворах реагентов.
- FKM (Viton) — для линий с окислителями (NaClO, H2O2, озон), горячих сред и концентрированных кислот.
- NBR не применяется на линиях с хлором и окислителями — разрушается за недели.
- Размер и твёрдость (Shore A) — критичны. Замена «кольца того же сечения, но другой серии» часто даёт протечку.
- При замене — только новое кольцо, совместимая смазка, очистка канавки, правильный момент затяжки.
- В корпусах мембран обратного осмоса уплотнения меняются при каждой замене мембраны (раз в 3-5 лет) либо при появлении течи.
