Мембрана обратного осмоса — расходный элемент. Она деградирует в процессе работы: накапливает отложения, теряет селективность, пропускает больше солей в пермеат. Вопрос не в том, придётся ли менять мембрану, а когда именно.
Заменить слишком рано — выбросить ресурс, который ещё мог бы работать. Затянуть — получить пермеат, не соответствующий требованиям, и повышенную нагрузку на остальное оборудование.
В этой статье — объективные критерии замены из технической документации Vontron 2024, пошаговая инструкция и типичные ошибки.
Когда менять мембрану: два объективных критерия
Производитель Vontron формулирует гарантийные условия работоспособности мембранного элемента в течение трёх лет. За пределами этих параметров мембрана считается выработавшей ресурс:
- Солепропускание выросло более чем в 2 раза от значения, указанного в паспорте элемента, при стандартных условиях тестирования и начальном давлении средней производительности.
- Поток пермеата упал ниже 70% от минимального паспортного значения при стандартных условиях тестирования.
Оба критерия проверяются при стандартных тестовых условиях: температура 25 °C, pH 7.0 +/- 0.5, степень извлечения 15%.
Пример расчёта
Возьмём мембрану LP22-8040 (серия Low Pressure):
| Параметр | Паспортное значение | Порог замены |
|---|---|---|
| Селективность (rejection) | 99.7% (солепропускание 0.3%) | Солепропускание > 0.6% (селективность < 99.4%) |
| Поток пермеата | 10 500 GPD (39.7 м³/сут), допуск +/-15% — минимум 8 925 GPD (33.7 м³/сут) | < 6 248 GPD (23.6 м³/сут) — то есть 70% от минимума |
Тестовые условия для LP-серии: давление 225 psi (1.55 МПа), раствор NaCl 2000 мг/л.
Для серий ULP тестовое давление ниже — 150 psi (1.03 МПа), раствор NaCl 1500 мг/л. Для морских мембран SW — 800 psi (5.52 МПа), раствор NaCl 32 000 мг/л. При сравнении текущих показателей с паспортными нужно нормализовать значения к одним и тем же условиям.
Подробнее о типоразмерах и характеристиках: Как подобрать мембрану: 4040 vs 8040
Симптомы деградации мембраны
Не всегда есть возможность провести стендовое тестирование. На практике деградацию можно отследить по четырём параметрам, которые оператор фиксирует в журнале:
1. Рост рабочего давления
Для поддержания прежнего потока пермеата насос вынужден создавать всё большее давление. Это говорит о загрязнении поверхности мембраны или закупорке каналов. Максимально допустимое рабочее давление для большинства серий Vontron (LP, ULP, FR, XLP, HOR) — 600 psi (4.14 МПа). Для серии SW — 1200 psi (8.28 МПа). Для ZERO-UHP — 1740 psi (12.0 МПа). Приближение к этим значениям — сигнал к немедленным действиям.
2. Падение производительности
Поток пермеата снижается при том же давлении. Если после химической промывки (CIP) производительность не восстанавливается до приемлемого уровня, мембрана отработала свой ресурс.
3. Рост TDS пермеата
TDS-метр показывает повышение солесодержания в пермеате. Это прямой индикатор роста солепропускания. Если значение стабильно растёт после промывки — мембрана повреждена или необратимо загрязнена.
4. Рост перепада давления на элементе
Максимально допустимый перепад давления на одном элементе — 15 psi (0.1 МПа). Это значение одинаково для всех серий Vontron: LP, ULP, XLP, FR, HOR, SW, VHD и даже ZERO. Если перепад приближается к этому лимиту или превышает его — каналы подачи забиты.
Правило 10%
Vontron рекомендует: если при стандартных рабочих условиях производительность системы снижается на 10% или обнаружены признаки загрязнения/отложений — мембранные элементы нужно немедленно промыть по установленной процедуре. Если промывка не помогает — замена.
Подготовка к замене
Прежде чем снимать корпус, подготовьте всё необходимое:
Инструменты и материалы

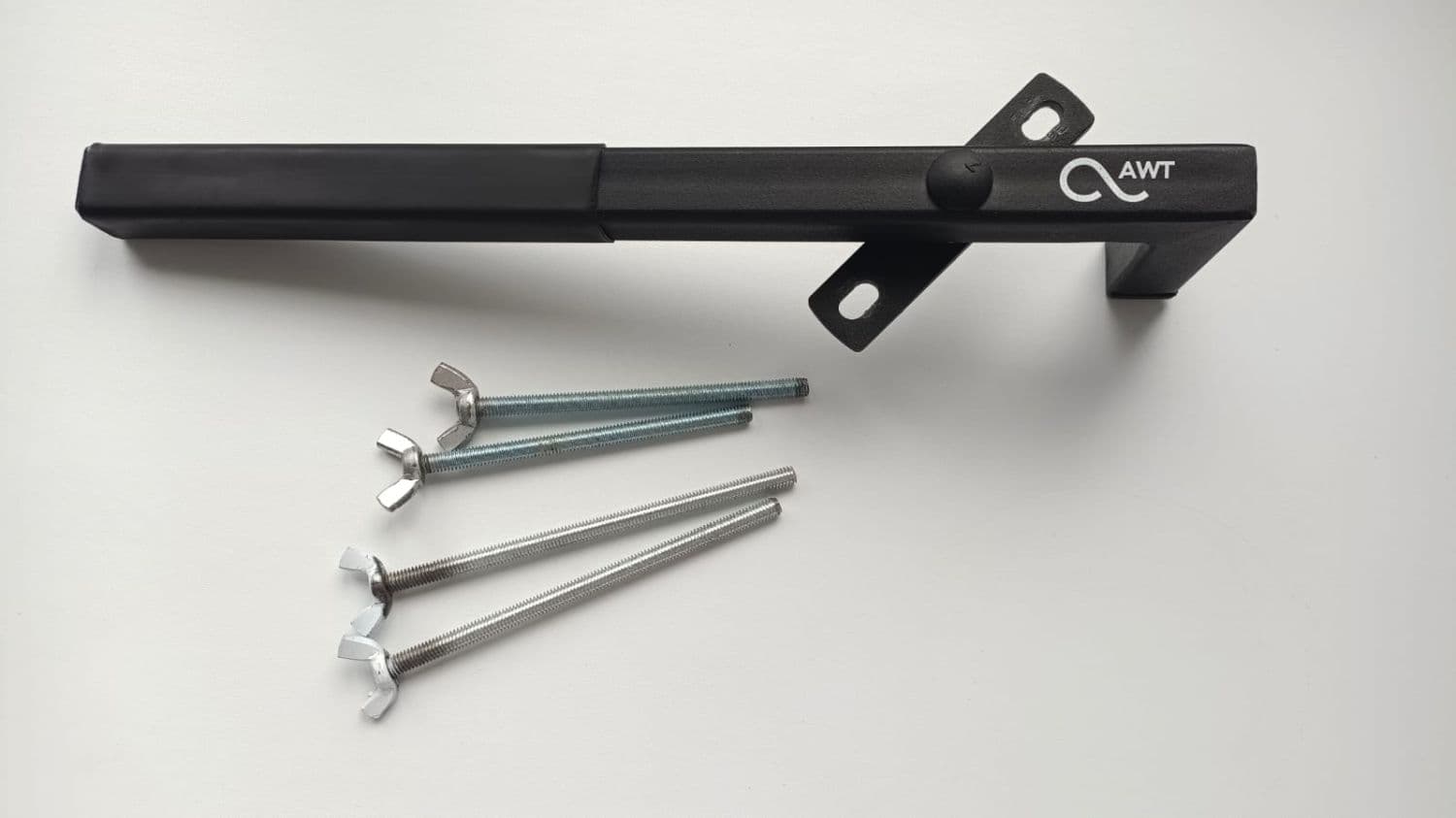

| Что нужно | Зачем |
|---|---|
| Новый мембранный элемент | Замена старого. Каталог мембран Vontron |
| Силиконовая смазка (пищевая) | Смазка уплотнительных колец и brine seal при установке |
| Запасные уплотнительные кольца (O-ring) | Замена при повреждении — проверяйте при каждой разборке |
| Ключ для торцевых заглушек корпуса | Зависит от типа корпуса мембраны |
| Чистая ёмкость | Для слива воды из корпуса |
| Перчатки | Защита рук и мембраны от загрязнений |
Размеры элементов — что нужно знать
Убедитесь, что новый элемент соответствует вашему корпусу. Стандартные размеры мембранных элементов Vontron:
| Типоразмер | Длина A, мм (дюймы) | Диаметр B, мм (дюймы) | Диаметр трубки пермеата C, мм (дюймы) |
|---|---|---|---|
| 8040 | 1016 (40) | 201 (7.9) | 29 (1.125) |
| 4040 | 1016 (40) | 99.7 (3.9) | 19.1 (0.75) |
| 2540 | 1016 (40) | 61 (2.4) | 19.1 (0.75) |
| 4021 | 533.4 (21) | 99.7 (3.9) | 19.1 (0.75) |
| 2521 | 533.4 (21) | 61 (2.4) | 19.1 (0.75) |
Элементы 8040, 4021 и 2521 используют уплотнение типа Brine Seal на внешнем диаметре. Элементы 4040 и 2540 используют Spring Seal — пружинное уплотнение, компенсирующее тепловое расширение корпуса меньшего диаметра.
Подробнее о корпусах: Корпуса мембран: FRP vs SS
Пошаговая инструкция замены мембранного элемента
Шаг 1. Остановите систему и сбросьте давление
Отключите насос высокого давления. Закройте подающий вентиль. Откройте вентиль сброса давления и дождитесь полного сброса. Убедитесь по манометру, что давление в системе равно нулю.
Шаг 2. Отсоедините корпус от трубопроводов
Отсоедините линию подачи, пермеата и концентрата. Подставьте ёмкость — из корпуса и труб вытечет остаточная вода.
Шаг 3. Откройте корпус
Снимите торцевую заглушку со стороны концентрата (downstream). Для элементов 8040 — это сторона, противоположная подаче. Используйте штатный ключ для вашего типа корпуса.
Шаг 4. Извлеките старый мембранный элемент
Вытолкните элемент со стороны подачи. Для корпусов с несколькими элементами — извлекайте последовательно, начиная с последнего (со стороны концентрата).
Запишите серийный номер каждого извлечённого элемента и его позицию в корпусе — это пригодится для анализа производительности и при обращении к производителю. Vontron маркирует каждый элемент серийным номером на этикетке; по 20-значному коду на сайте track.vontron.com можно проверить подлинность.
Шаг 5. Осмотрите корпус
- Проверьте внутреннюю поверхность корпуса на отложения, механические повреждения, коррозию.
- Осмотрите посадочные места уплотнений.
- Промойте корпус чистой водой.
- Проверьте состояние уплотнительных колец на торцевых заглушках. Повреждённые — заменить.
Шаг 6. Подготовьте новый элемент
- Извлеките мембрану из упаковки непосредственно перед установкой. Сухие мембранные элементы Vontron не требуют защитного раствора при хранении (в отличие от влажных, которые хранятся в 1.0% растворе бисульфита натрия). Температура хранения — не выше 45 °C.
- Смажьте Brine Seal (уплотнение по внешнему диаметру) силиконовой смазкой. Это облегчит ввод элемента в корпус и предотвратит повреждение уплотнения.
- Смажьте уплотнительные кольца на соединителях (interconnectors) между элементами.
Шаг 7. Установите новый элемент
Вставьте мембранный элемент в корпус со стороны подачи. Направление потока — стрелка на корпусе элемента должна совпадать с направлением подачи воды. Аккуратно задвиньте элемент, не допуская перекосов.
Для многоэлементных корпусов: устанавливайте элементы последовательно, соединяя их через interconnectors. Первый элемент — со стороны подачи.
Шаг 8. Закройте корпус
Установите торцевую заглушку. Затяните равномерно, без перекосов. Проверьте посадку уплотнений.
Шаг 9. Подсоедините трубопроводы
Верните все соединения на место: подача, пермеат, концентрат. Проверьте затяжку всех фитингов.
Первый запуск после замены: процедура из мануала Vontron
Этот этап критически важен. Vontron описывает двухступенчатую процедуру промывки, которую нужно выполнить при каждой установке нового элемента.
Этап 1. Промывка при низком давлении — 15-25 минут
Подайте предварительно подготовленную воду (после предочистки) при низком давлении. Цель — вытеснить консервант или пыль из сухого элемента и заполнить поры мембраны водой.
Важно: на этом этапе не добавляйте антискалант. Длительное замачивание на этой стадии не рекомендуется.
Что такое антискалант и зачем он нужен: Антискалант для обратного осмоса
Этап 2. Промывка при высоком давлении — 60-90 минут
Поднимите давление до рабочего. Поток пермеата должен составлять не менее 50% от проектной производительности системы. На этом этапе добавляйте антискалант согласно штатной схеме дозирования.
Слив первого часа
Весь пермеат и концентрат в течение первого часа работы мембранного элемента должен быть слит в дренаж. Не направляйте воду первого часа в накопительную ёмкость и не используйте для производственных нужд. Это прямое требование Vontron.
Сводная таблица процедуры запуска
| Этап | Давление | Длительность | Антискалант | Куда направить пермеат |
|---|---|---|---|---|
| Низкое давление | Минимальное рабочее | 15-25 мин | Не добавлять | В дренаж |
| Высокое давление | Проектное рабочее | 60-90 мин | Добавлять штатно | В дренаж |
| Первый час работы | Проектное | 60 мин | Штатно | В дренаж |
После завершения процедуры — можно переключать пермеат на потребителя.
Частые ошибки при замене мембраны
1. Установка без смазки уплотнений
Brine Seal и O-ring, установленные «на сухую», могут деформироваться, перекоситься или порваться при заталкивании элемента в корпус. Результат — перетечка исходной воды мимо мембраны в линию пермеата. TDS в пермеате будет высоким, но оператор может ошибочно списать это на бракованную мембрану.
2. Неправильное направление потока
Стрелка на элементе указывает направление подачи. Установка «наоборот» ведёт к неэффективной работе, повышенному перепаду давления и повреждению мембранного листа.
3. Пропуск промывки при низком давлении
Сразу подать высокое давление на сухой элемент — создать гидроудар, который может механически повредить мембрану. Vontron особо подчёркивает: не замачивать на ночь, а именно промыть потоком 15-25 минут при низком давлении.
4. Использование пермеата первого часа
Пермеат первого часа может содержать остатки консерванта (для влажных мембран — бисульфит натрия), производственную пыль и непромытые участки. Vontron требует полный слив пермеата и концентрата первого часа.
5. Превышение максимального обратного давления
Обратное давление на мембранный элемент не должно превышать 5 psi (0.34 бар). Это может произойти, если при остановке системы клапан на линии концентрата закрыт, а давление в линии пермеата выше, чем в корпусе. Результат — механическое повреждение мембранного листа, расслоение.
6. Пренебрежение осмотром корпуса
Новая мембрана в повреждённом корпусе с изношенными уплотнениями не даст нормальных показателей. Каждая разборка — повод проверить состояние корпуса и заменить O-ring.
7. Хранение сухого элемента в ненадлежащих условиях
Температура хранения сухих мембран — не выше 45 °C. Прямые солнечные лучи исключены. Хранить в оригинальной упаковке, в сухом прохладном месте.
Особенности разных серий мембран Vontron
При замене важно учитывать, что у разных серий различаются допустимые условия эксплуатации:
| Параметр | LP / FR / PURO | ULP / XLP / HOR | SW | ZERO-UHP |
|---|---|---|---|---|
| Макс. рабочее давление | 600 psi (4.14 МПа) | 600 psi (4.14 МПа) | 1200 psi (8.28 МПа) | 1740 psi (12.0 МПа) |
| Макс. температура | 45 °C | 45 °C | 45 °C | 45 °C |
| Макс. SDI15 подачи | 5 | 5 | 5 | 5 |
| Макс. свободный хлор | < 0.1 мг/л | < 0.1 мг/л* | < 0.1 мг/л | < 0.1 мг/л |
| pH при работе | 2-11 | 3-10 | 2-11 | 2-11 |
| pH при хим. промывке | 1-13 | 2-12 | 1-13 | 1-13 |
| Макс. перепад на элемент | 15 psi (0.1 МПа) | 15 psi (0.1 МПа) | 15 psi (0.1 МПа) | 15 psi (0.1 МПа) |
\* Исключение — серия HOR (оксидостойкая): допускает до 0.5 мг/л свободного хлора.
Все серии имеют допуск потока пермеата +/-15% или +/-20% от паспортного значения (зависит от модели). Это нормальная вариация между экземплярами, не дефект.
Максимальные расходы подачи
Превышение максимального расхода подачи повреждает спейсер и мембранный лист. При замене убедитесь, что система настроена в пределах:
| Типоразмер | Макс. расход подачи |
|---|---|
| 8040 | 75 gpm (17 м³/ч) |
| 4040, 4021 | 16 gpm (3.6 м³/ч) |
| 2521, 2540 | 6 gpm (1.4 м³/ч) |
Резюме
Замена мембраны — стандартная процедура обслуживания системы обратного осмоса. Два критерия из документации Vontron дают чёткий ответ, пора ли менять: солепропускание превысило двукратное от паспортного, или поток упал ниже 70% от минимального паспортного. Сама замена занимает 30-60 минут на один корпус, но первый запуск требует ещё 2-3 часа на промывку и слив.
