Дренажно-распределительные системы (ДРС)

ТрубыВерхняя посадкаБоковая посадка

Дренажно-распределительные системы (ДРС) для ионообменных и сорбционных фильтров: боковая и верхняя посадка. Для умягчителей, обезжелезивателей, сорбционных фильтров.

ДРС для фильтрующих колонн и баллонов

Дренажно-распределительная система (ДРС) — внутреннее устройство фильтрующей колонны, которое обеспечивает равномерное распределение воды по сечению загрузки при фильтрации и обратной промывке, а также предотвращает вынос фильтрующего материала в трубопровод.

Типы ДРС

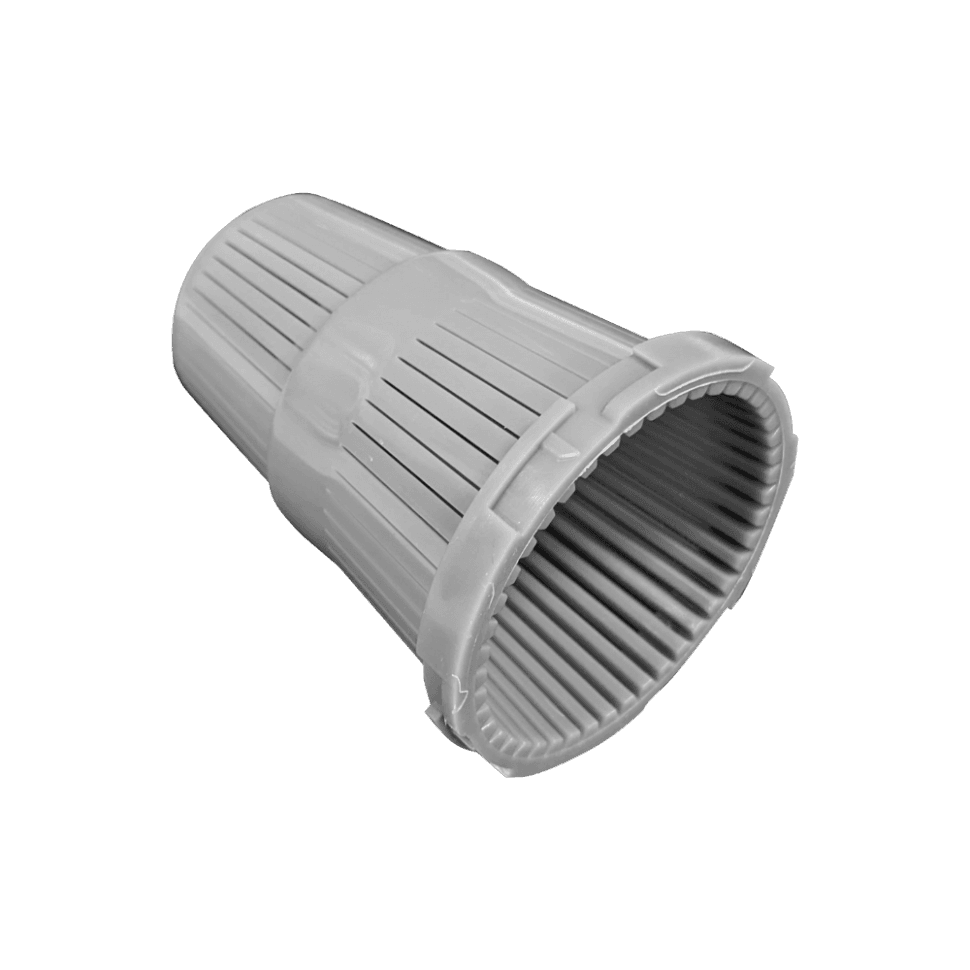

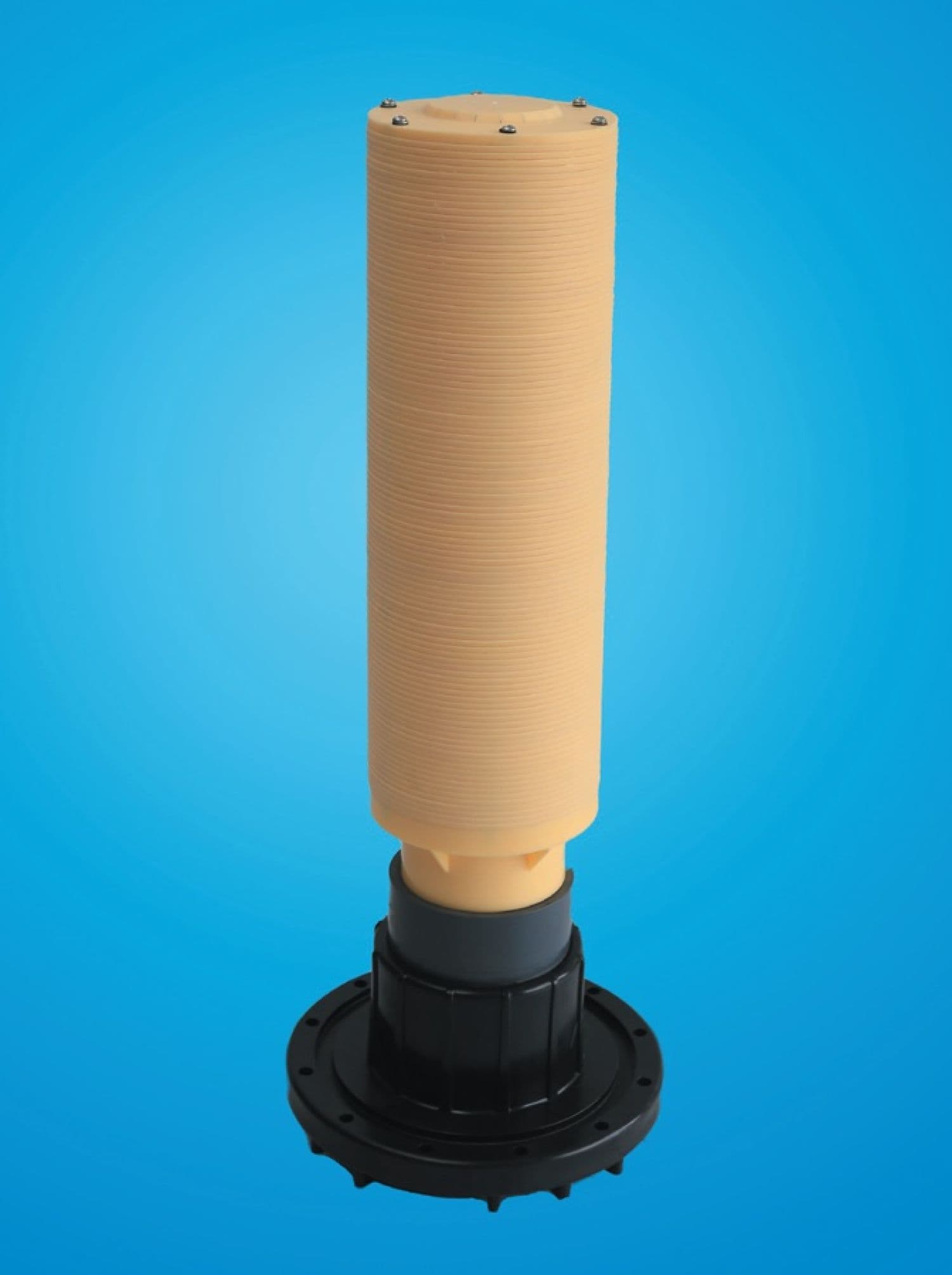

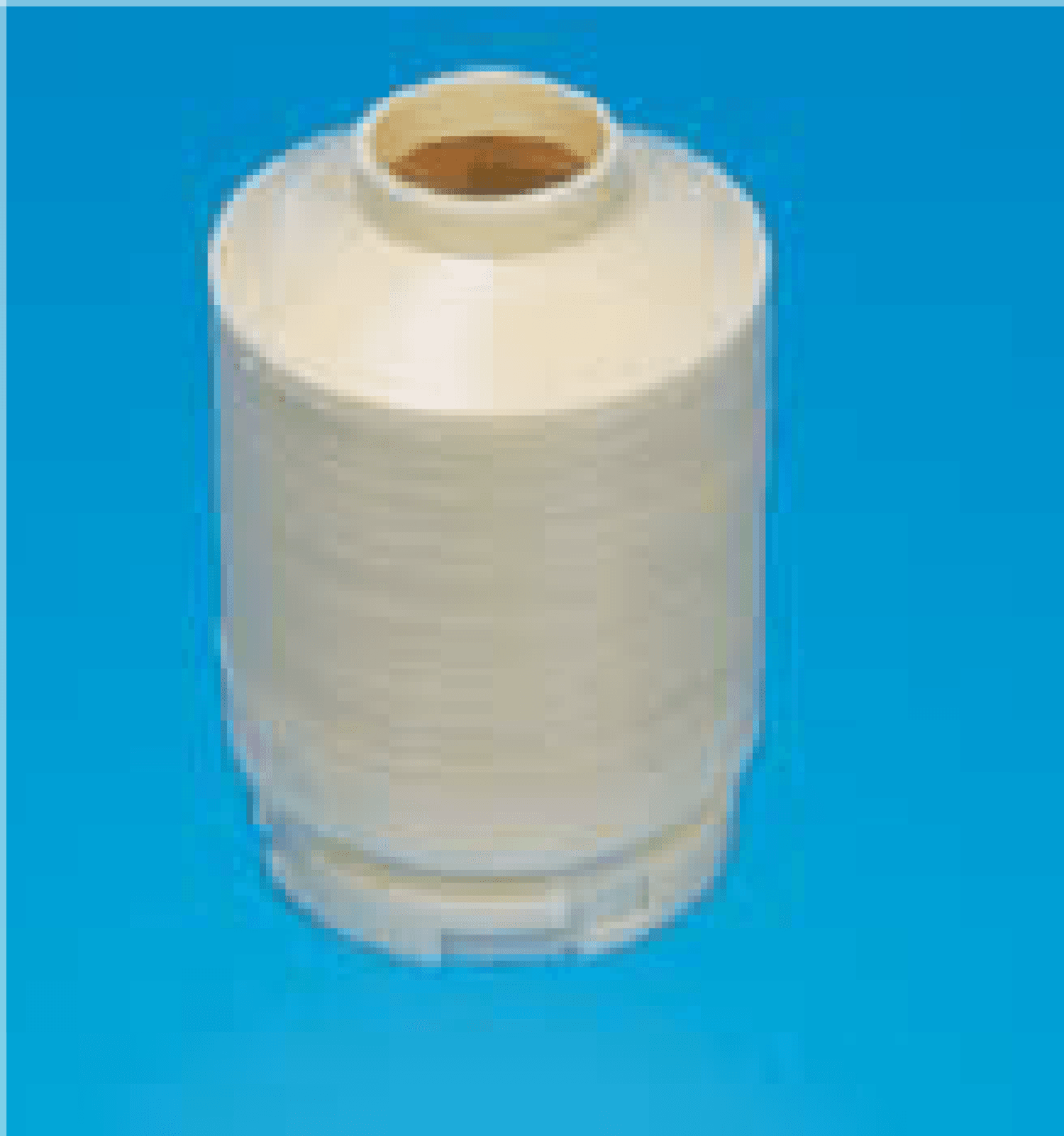

  • Верхний распределитель — распределяет входящий поток по площади колонны, предотвращает образование каналов в загрузке. Устанавливается на центральную трубу (riser)
  • Нижний дренаж — собирает отфильтрованную воду и равномерно подаёт промывную воду снизу вверх. Щелевое или сетчатое исполнение с размером отверстий 0,2–0,5 мм
  • Лучевые системы (lateral) — для крупных фильтров: центральный коллектор с боковыми лучами, охватывающими всё дно ёмкости

Критерии выбора

Размер щелей ДРС должен быть меньше минимальной фракции загрузки. Для ионообменных смол (0,3–1,2 мм) — щель 0,2 мм. Для кварцевого песка подложки (1–2 мм) — щель 0,5 мм. Пропускная способность ДРС должна обеспечивать скорость промывки 10–15 м/ч без избыточного перепада давления (не более 0,3 бар на ДРС).

Для подбора ДРС под тип и размер вашей фильтрующей колонны — сообщите диаметр баллона и вид загрузки, поможем выбрать оптимальную конструкцию.

Часто задаваемые вопросы

Как понять, какая ДРС нужна для моего фильтра?
Определите типоразмер баллона (например, 1035 — диаметр 10 дюймов, высота 35 дюймов). Тип посадки (боковая или верхняя) зависит от того, куда подключён блок управления. Уточните у специалиста по модели вашего блока CLACK или RUNXIN.
Можно ли заменить ДРС самостоятельно?
Да. Замена ДРС — несложная операция: слить воду, открутить блок управления, извлечь трубку с соплами, установить новую и собрать в обратном порядке. Главное — правильно подобрать размер.
