Обратноосмотические мембраны и корпуса — 4040/8040 для коммерческих и промышленных систем

МембраныКорпуса

Обратноосмотические мембраны и корпуса: форматы 2521/2540/3012/4040/8040, производители VONTRON, SEMTEC, CSM, Filmtec. ULP-серии для воды до 2000 мг/л, LP — для солоноватой, SW — для морской. Корпуса FRP и нержавеющая сталь.

Мембраны и корпуса для промышленного обратного осмоса

Обратноосмотическая мембрана — разделительный элемент, определяющий производительность и качество очистки всей установки. Тонкоплёночный полиамидный слой (TFC) задерживает 95–99% растворённых солей, органику, коллоиды и микроорганизмы. Правильный подбор мембраны по формату, типу воды и рабочему давлению — основа проектирования любой RO-системы.

Типоразмеры мембран

Первые цифры — диаметр в дюймах, вторые — длина в дюймах:

  • 2521 (63 × 533 мм) — бытовые и малые полупромышленные установки, 50–150 GPD на мембрану. Используются в настольных и подстольных фильтрах
  • 2540 (63 × 1016 мм) — компактные коммерческие установки, 150–300 GPD
  • 3012 (76 × 305 мм) — компактные высокопроизводительные бытовые системы, 400–800 GPD

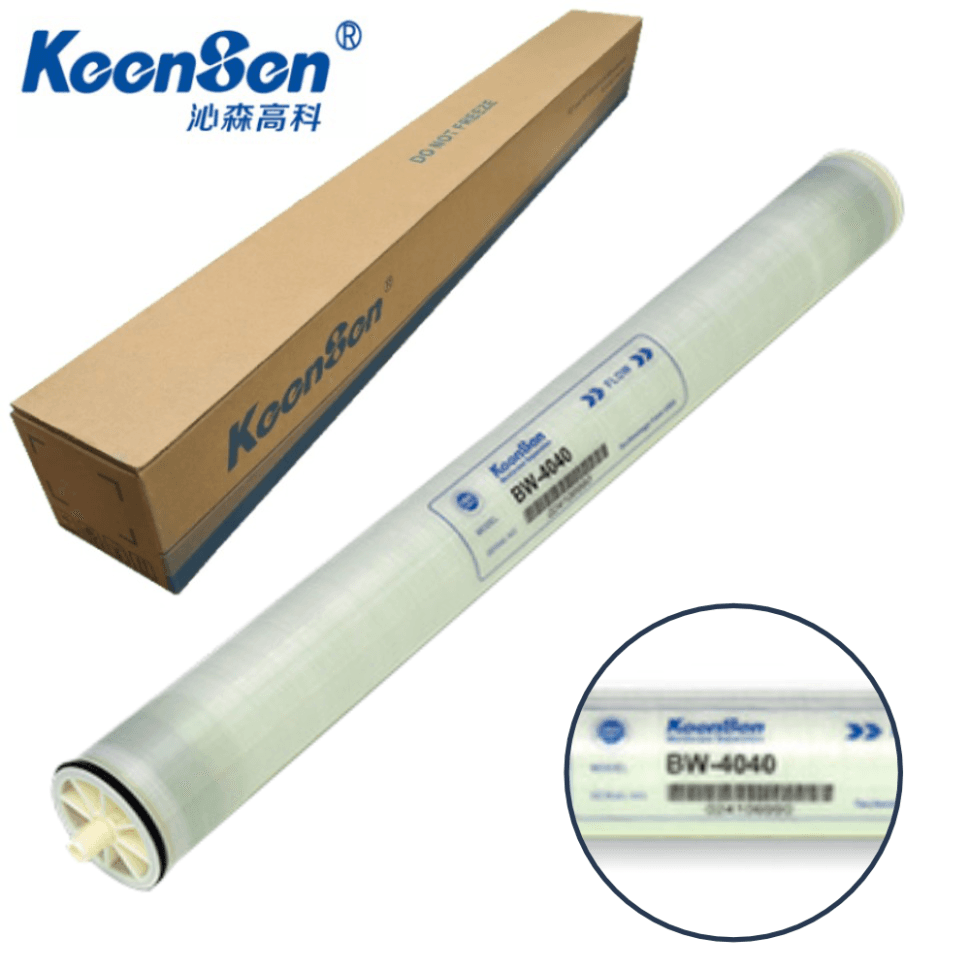

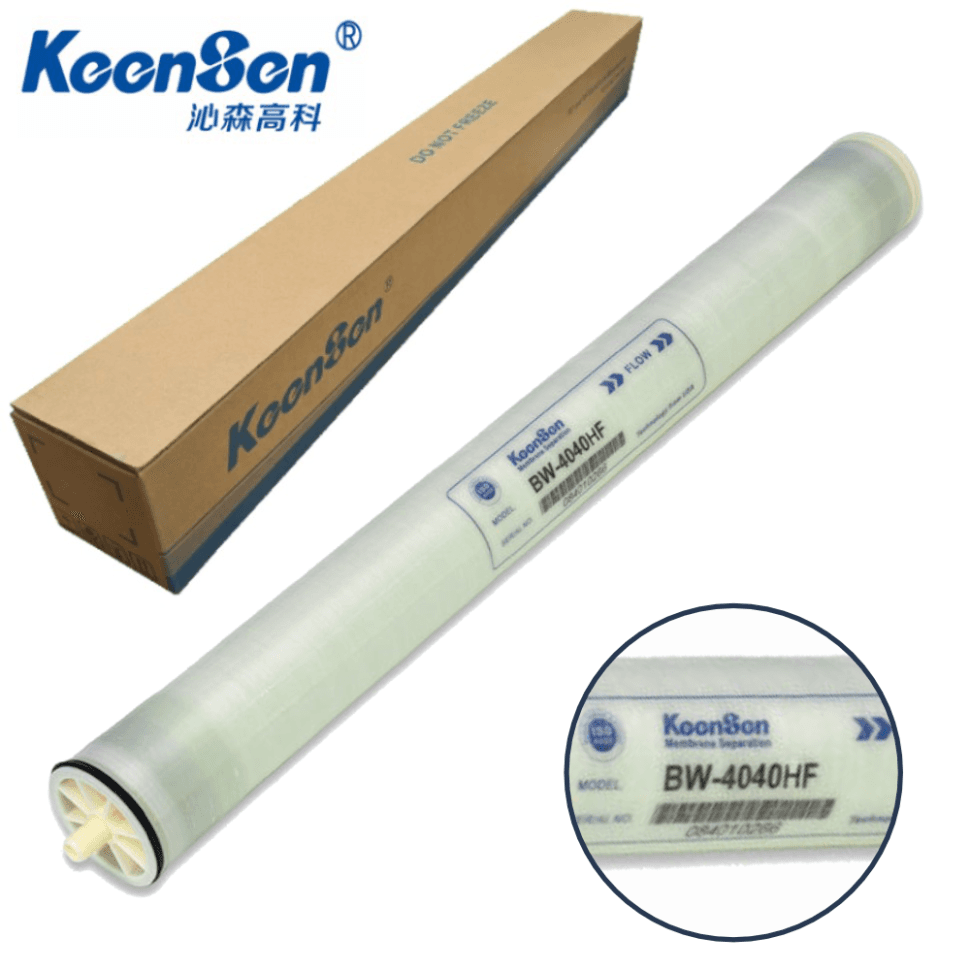

  • 4040 (102 × 1016 мм) — коммерческий стандарт: установки 0,25–2 м³/ч. Одна мембрана даёт 600–2600 GPD в зависимости от серии

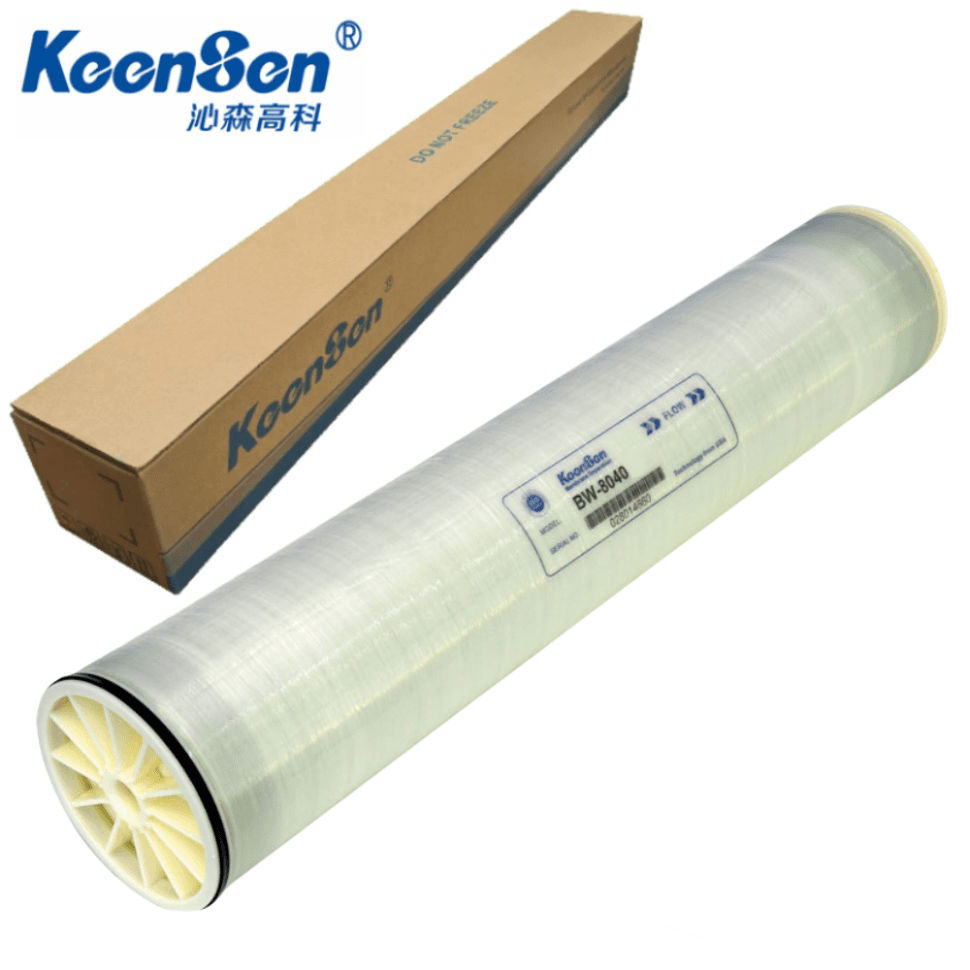

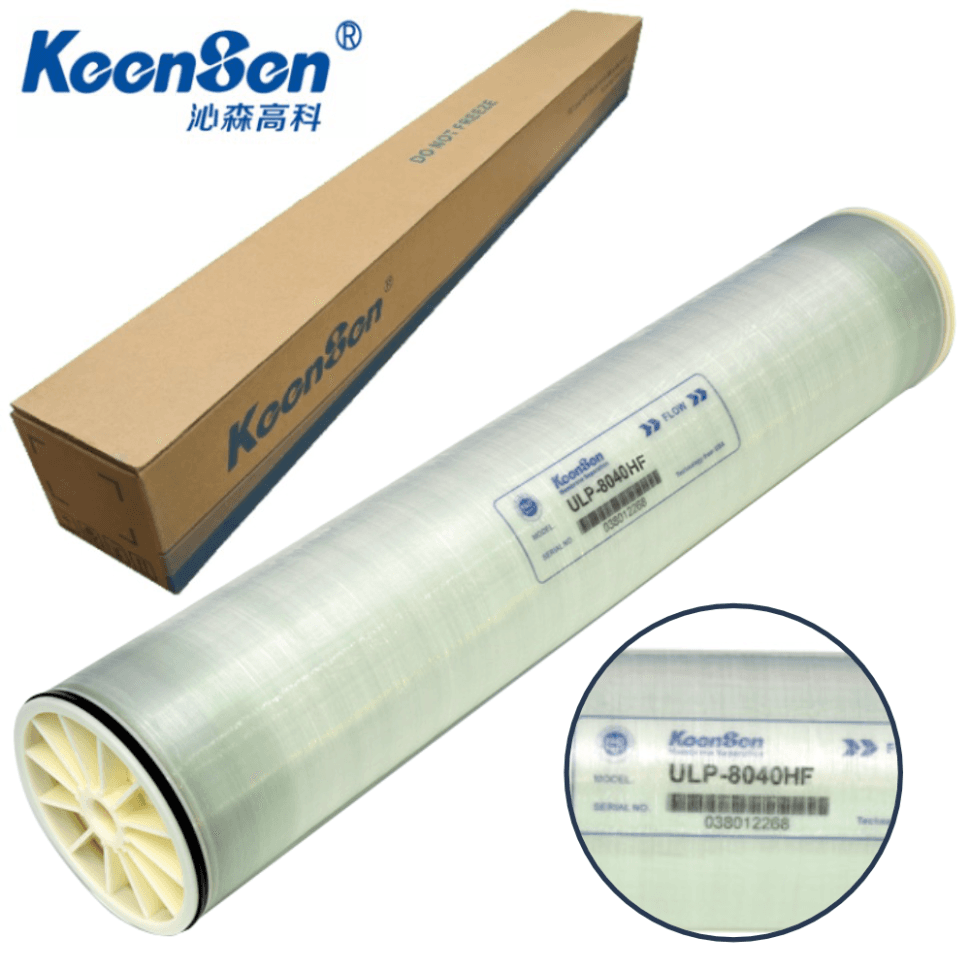

  • 8040 (203 × 1016 мм) — промышленный стандарт: площадь активной поверхности ~37 м², что в 4–5 раз больше 4040. Установки от 1,5 м³/ч и выше

Серии мембран по типу исходной воды

  • XLP (eXtreme Low Pressure) — рабочее давление от 4 бар. Для мягкой воды TDS до 500 мг/л, экономия электроэнергии насоса максимальная

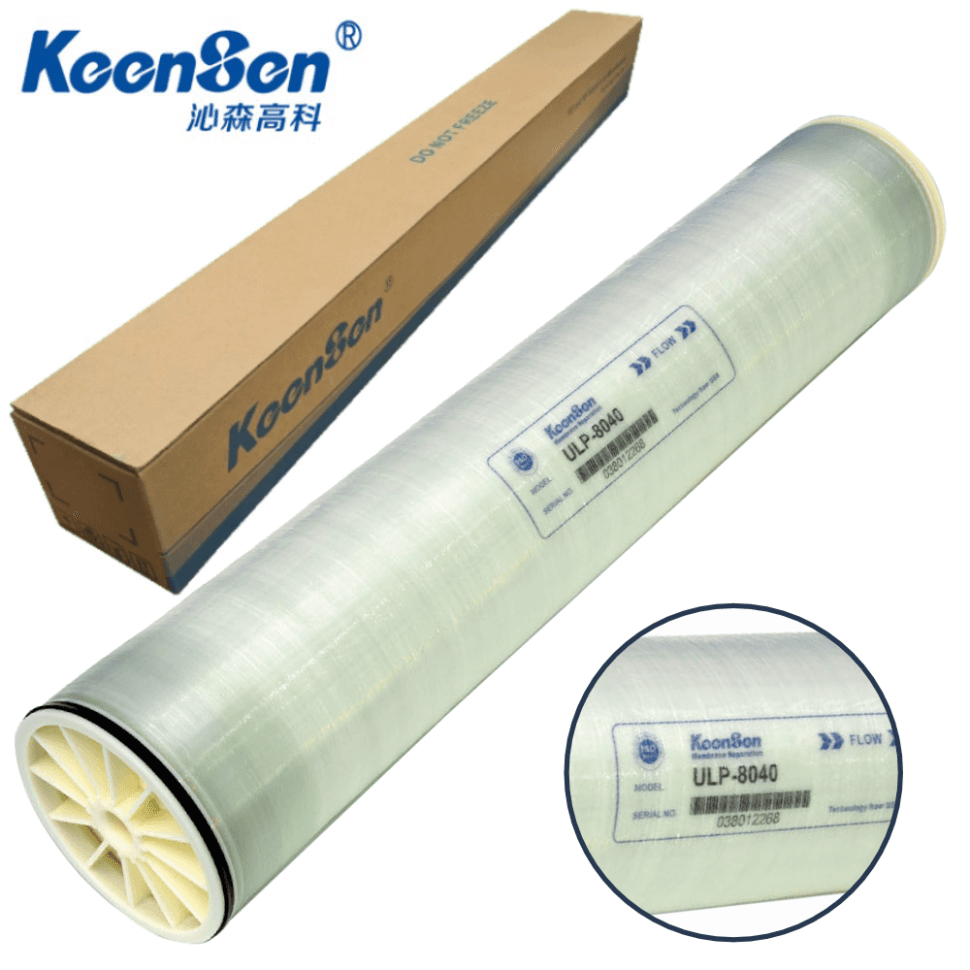

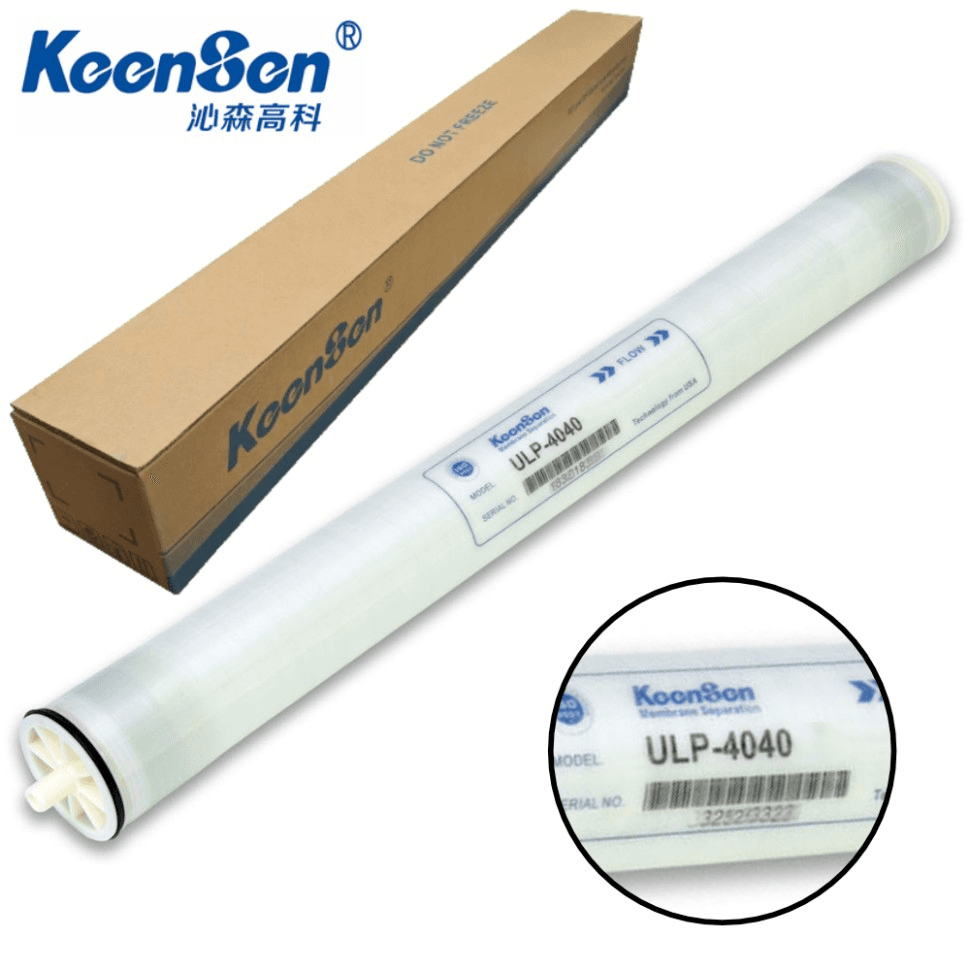

  • ULP (Ultra Low Pressure) — 5–8 бар. Оптимальны для воды TDS 500–2000 мг/л. Снижают энергопотребление на 20–35% по сравнению со стандартными LP
  • LP (Low Pressure / Brackish) — 10–16 бар. Для солоноватых вод TDS 2000–5000 мг/л: засолённые скважины, промышленные воды. Высокая селективность (98%+)
  • SW (Sea Water) — 55–70 бар. Для морской воды TDS 30000–40000 мг/л. Специальный полиамидный слой повышенной плотности

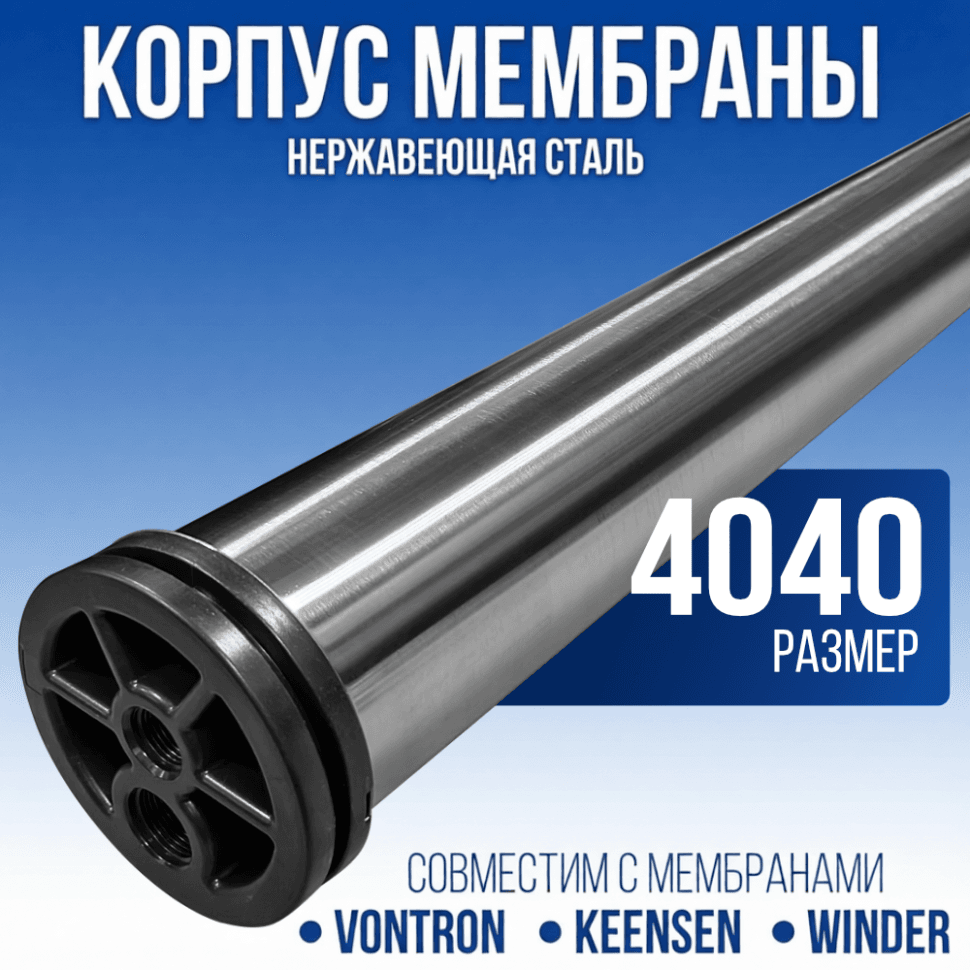

Корпуса мембран: FRP и нержавеющая сталь

Мембранный корпус — герметичный цилиндр с торцевыми крышками, обеспечивающий рабочее давление и разделение потоков питающей воды, пермеата и концентрата. Ключевые параметры:

  • Давление: 300 PSI (20,7 бар) — стандарт для большинства коммерческих RO; 450 PSI (31 бар) — для brackish-воды и с запасом прочности; 1000 PSI (69 бар) — для морской воды

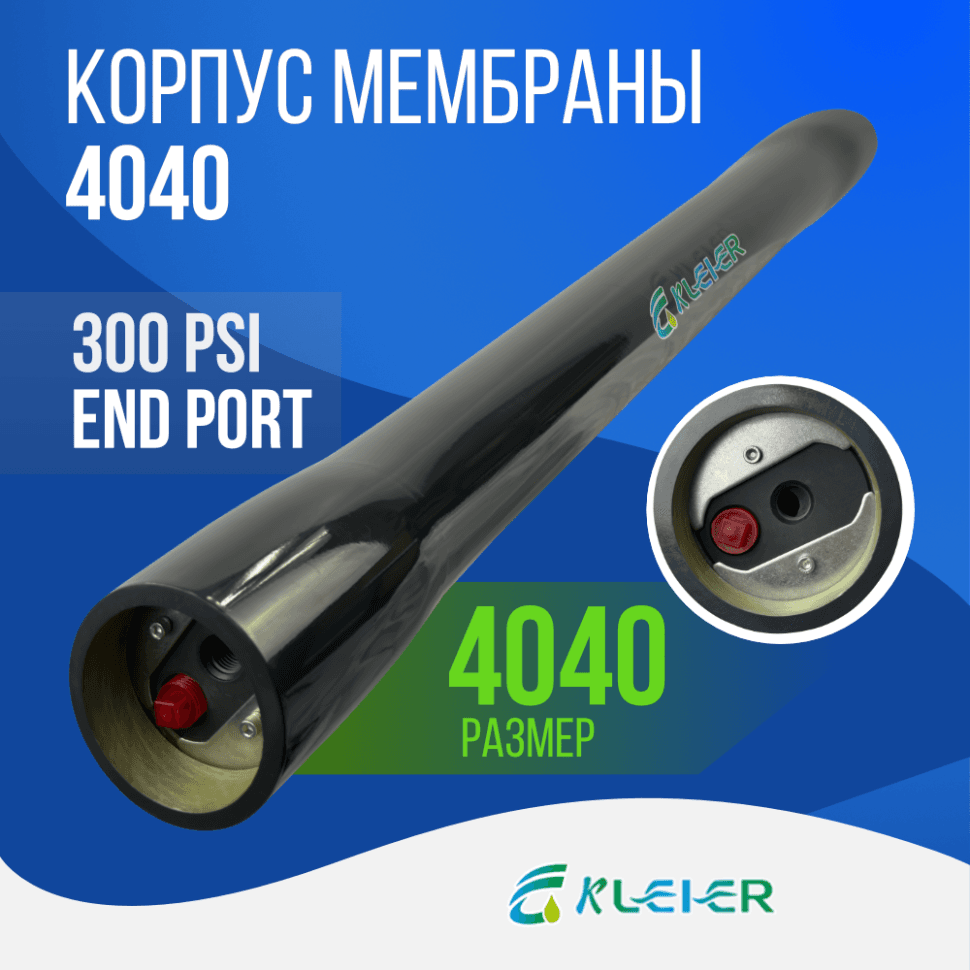

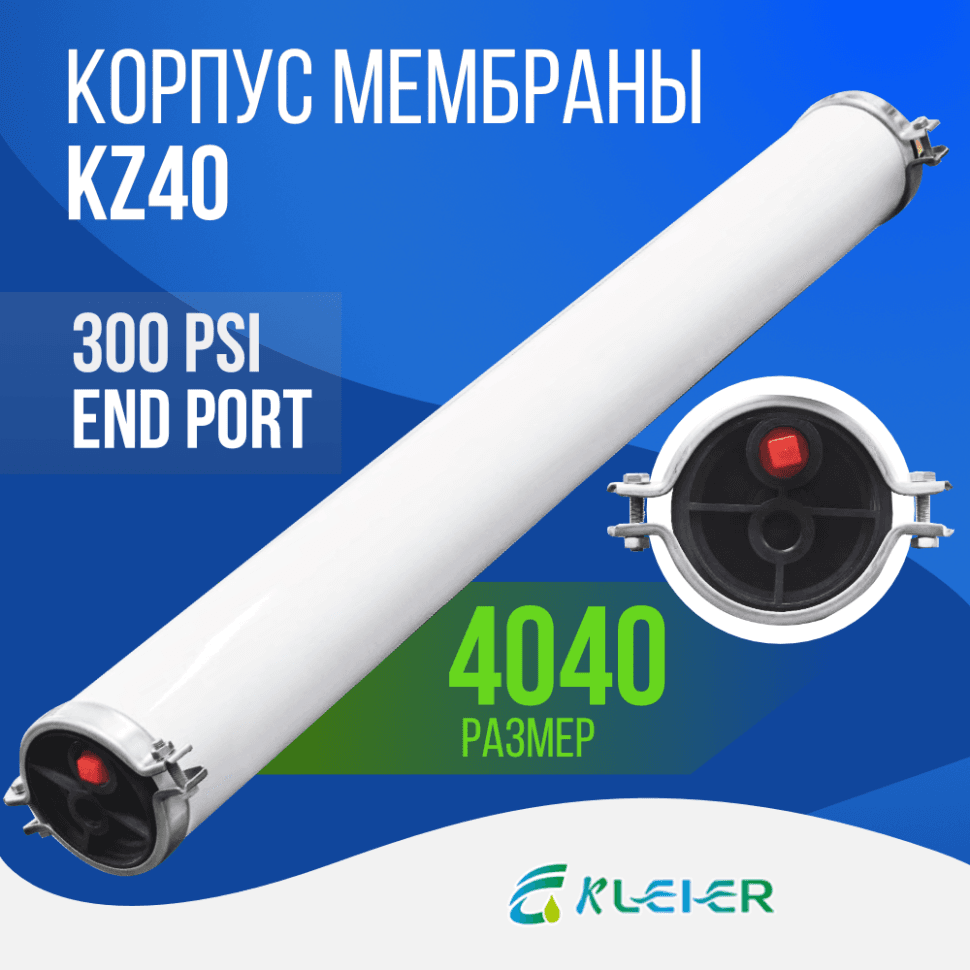

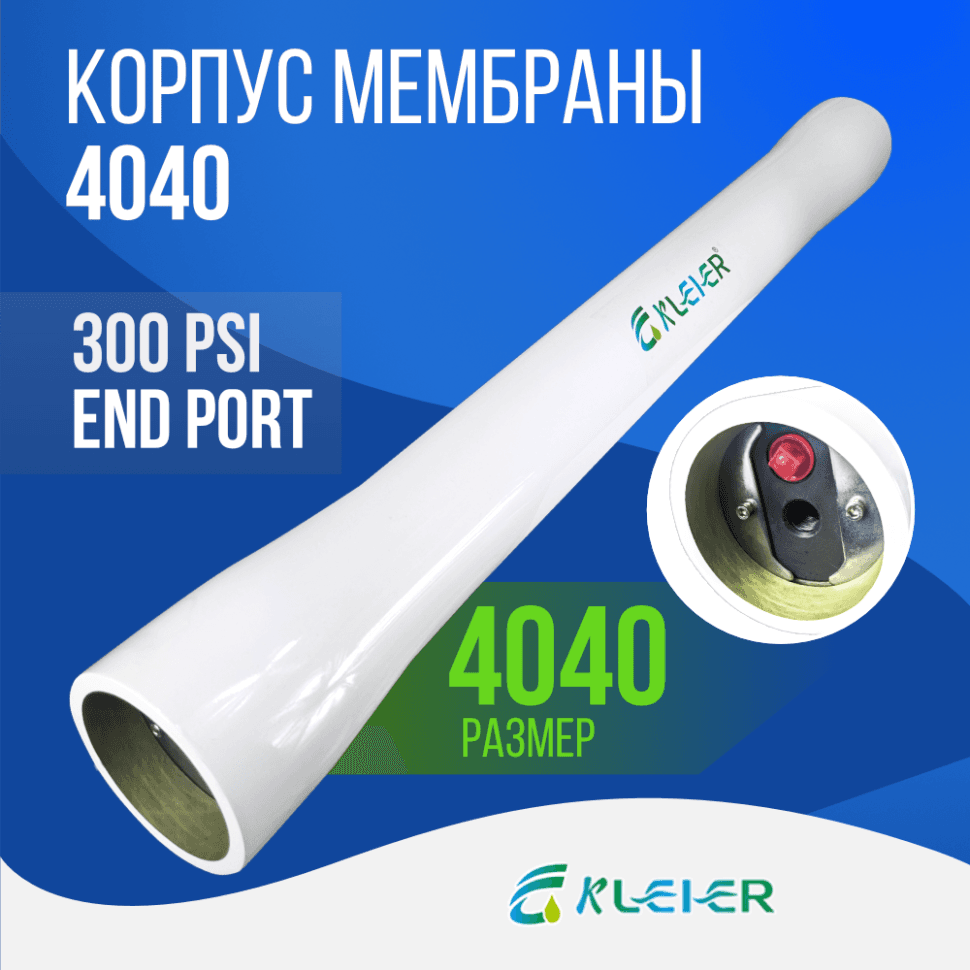

  • Тип подключения — END PORT (торцевое): патрубки по оси мембраны на крышках. Удобен для одиночных мембран и систем малой производительности
  • Тип подключения — SIDE PORT (боковое): патрубки на цилиндрической части корпуса. Стандарт для корпусов с 2–6 мембранами и батарей корпусов в промышленных системах
  • Количество мембран (nW): 1W–6W — сколько мембран размещается последовательно в одном корпусе. 6W-корпус с 8040-мембранами обеспечивает производительность ~8–10 м³/ч

Часто задаваемые вопросы

Как выбрать формат мембраны — 4040 или 8040?
4040 — для установок до 2–3 м³/ч (коммерческие серии ROL/RO/ROB). 8040 — для промышленных систем от 3–4 м³/ч. По площади активной поверхности одна мембрана 8040 ≈ четырём 4040. При переходе на 8040 сокращается количество корпусов и арматуры, упрощается компоновка и обслуживание.
Сколько мембран 4040 нужно для производительности 1 м³/ч?
Ориентировочно 2–3 мембраны 4040 ULP при давлении 8 бар и TDS исходной воды 500–1000 мг/л. Точный расчёт зависит от минерализации, давления питания, допустимого коэффициента восстановления и требуемого TDS пермеата. Предоставим расчёт под ваш проект.
В чём разница 300 PSI и 450 PSI у корпусов?
300 PSI (20,7 бар) — стандарт для большинства коммерческих RO с рабочим давлением насоса до 15 бар. 450 PSI (31 бар) — для brackish-систем, систем с антискалантной обработкой и с дополнительным запасом прочности. 1000 PSI (69 бар) — только для морской воды, где рабочее давление 55–70 бар.
Как часто менять мембраны в коммерческой установке?
При правильной предподготовке (механический фильтр 5 мкм + угольный сорбент + антискалант) мембраны 4040/8040 служат 3–5 лет. Плановые признаки замены: снижение производительности пермеата на 25%+ или рост проводимости пермеата на 10–15%. Химическая промывка кислотой/щёлочью 1–2 раза в год продлевает ресурс.
Какой производитель мембран лучше — VONTRON, SEMTEC или CSM?
Все три — проверенные бренды для коммерческих 4040/8040 применений. VONTRON — наиболее широкий модельный ряд, включая SW-серию для морской воды. SEMTEC — LP/ULP/XLP линейка для разных задач по TDS и давлению. CSM (Toray) — корейско-японское качество, хорошая повторяемость характеристик. Filmtec (DuPont) — мировой эталон, рекомендуется для пищевой и фармацевтической промышленности.
