Корпуса мембран обратного осмоса: FRP стеклопластиковые и нержавеющая сталь. Форматы 4040 и 8040. Давление 300/450/1000 PSI. Торцевое (END PORT) и боковое (SIDE PORT) подключение. 1–6 мембран в корпусе. Производители SEMTEC, NOYI, Firstline, Wave Cyber, Kleier, Winder.

Корпуса мембран: выбор по параметрам системы

Мембранный корпус обеспечивает рабочее давление внутри RO-системы и разделяет три потока: питающую воду, пермеат (очищенную воду) и концентрат. Корпус подбирается по четырём основным параметрам: типоразмер мембраны, максимальное рабочее давление, тип подключения и количество мембран.

Материалы корпусов

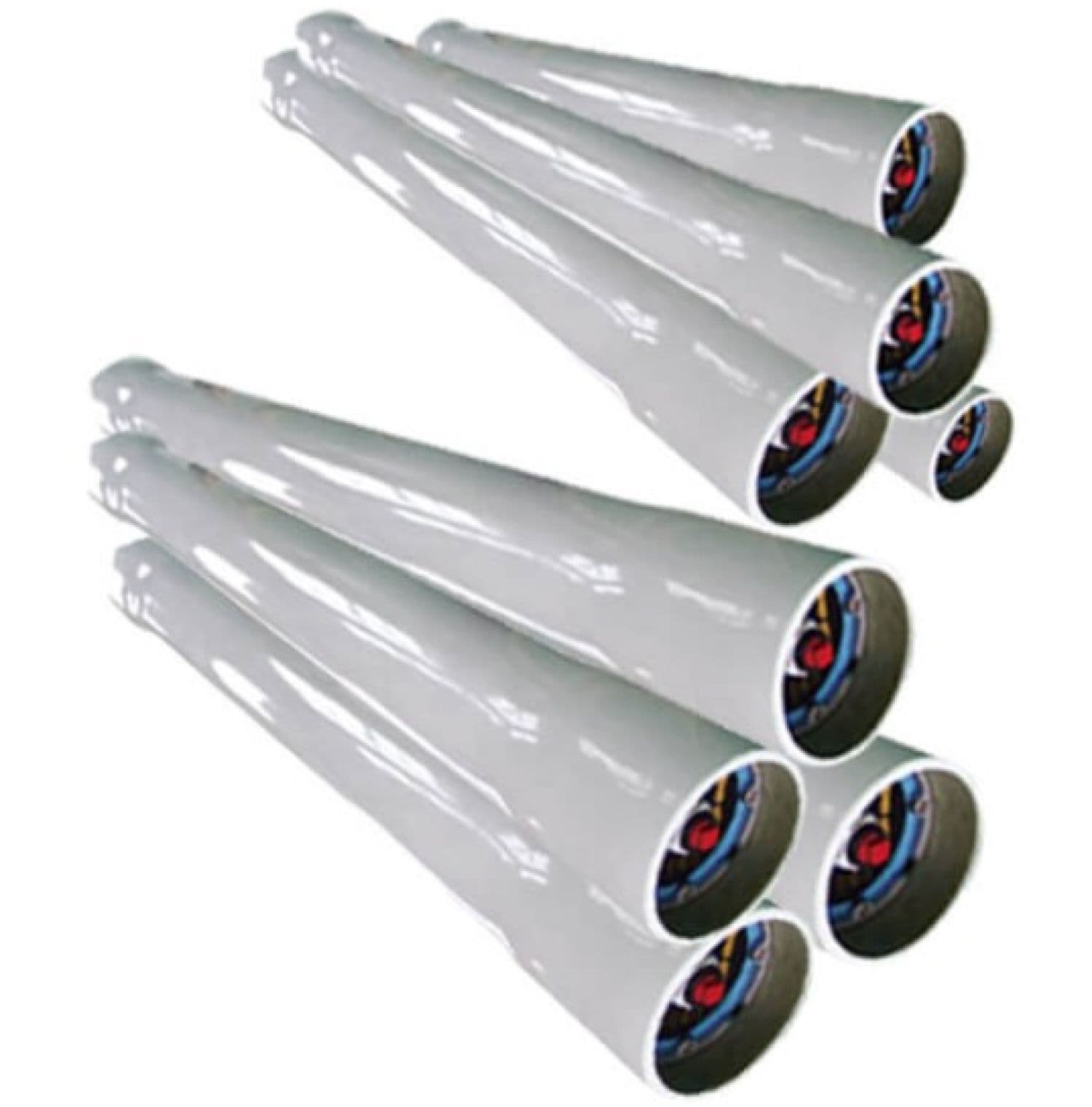

  • FRP (Fiber Reinforced Plastic — стеклопластик) — намотанный стеклопластиковый цилиндр с торцевыми крышками из ABS или нержавеющей стали. Лёгкий (корпус 8040-6W весит ~12–15 кг против 40–50 кг у нержавеющего). Коррозионностойкий, доступный по цене. Стандарт для 95% коммерческих и промышленных установок

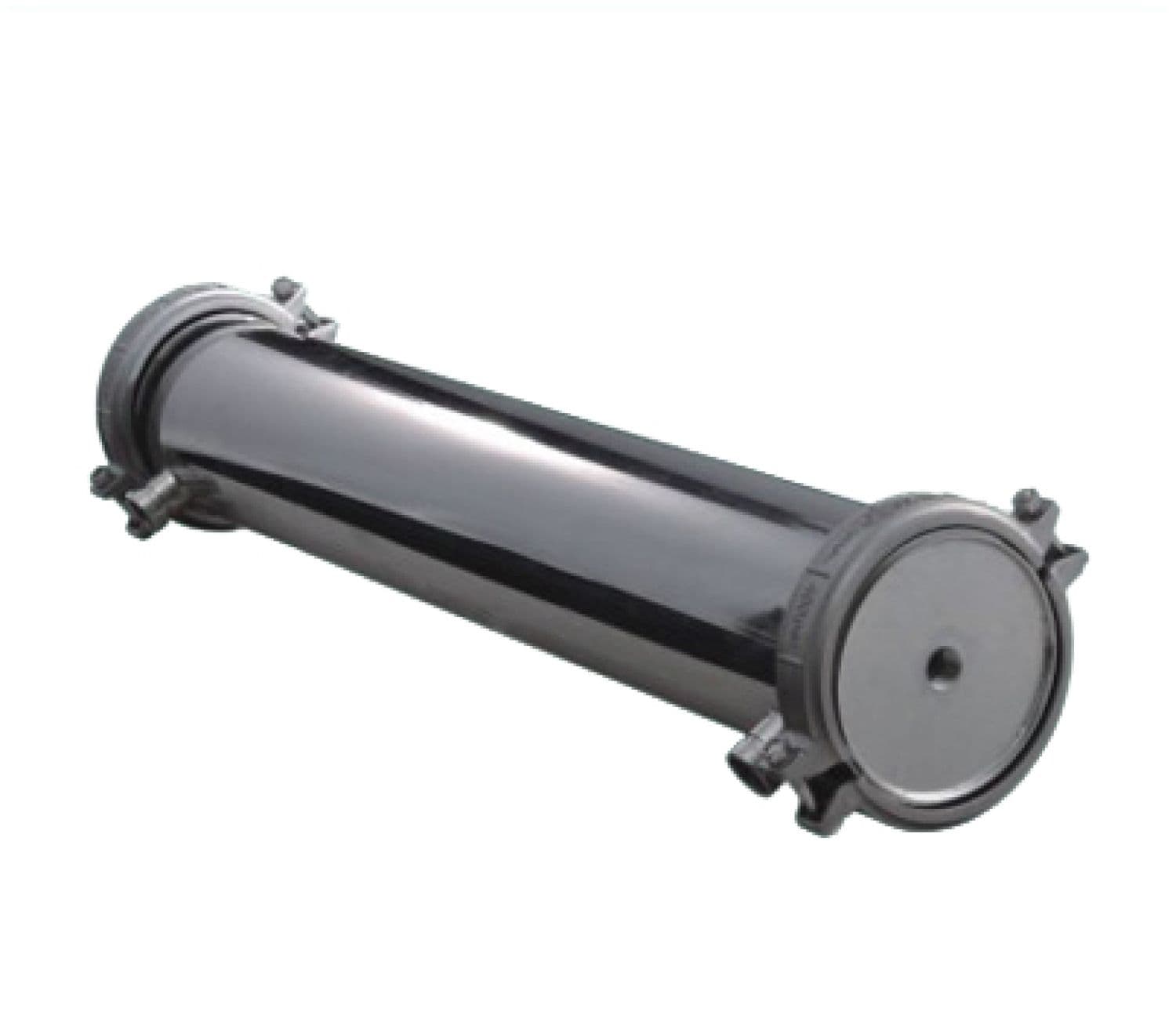

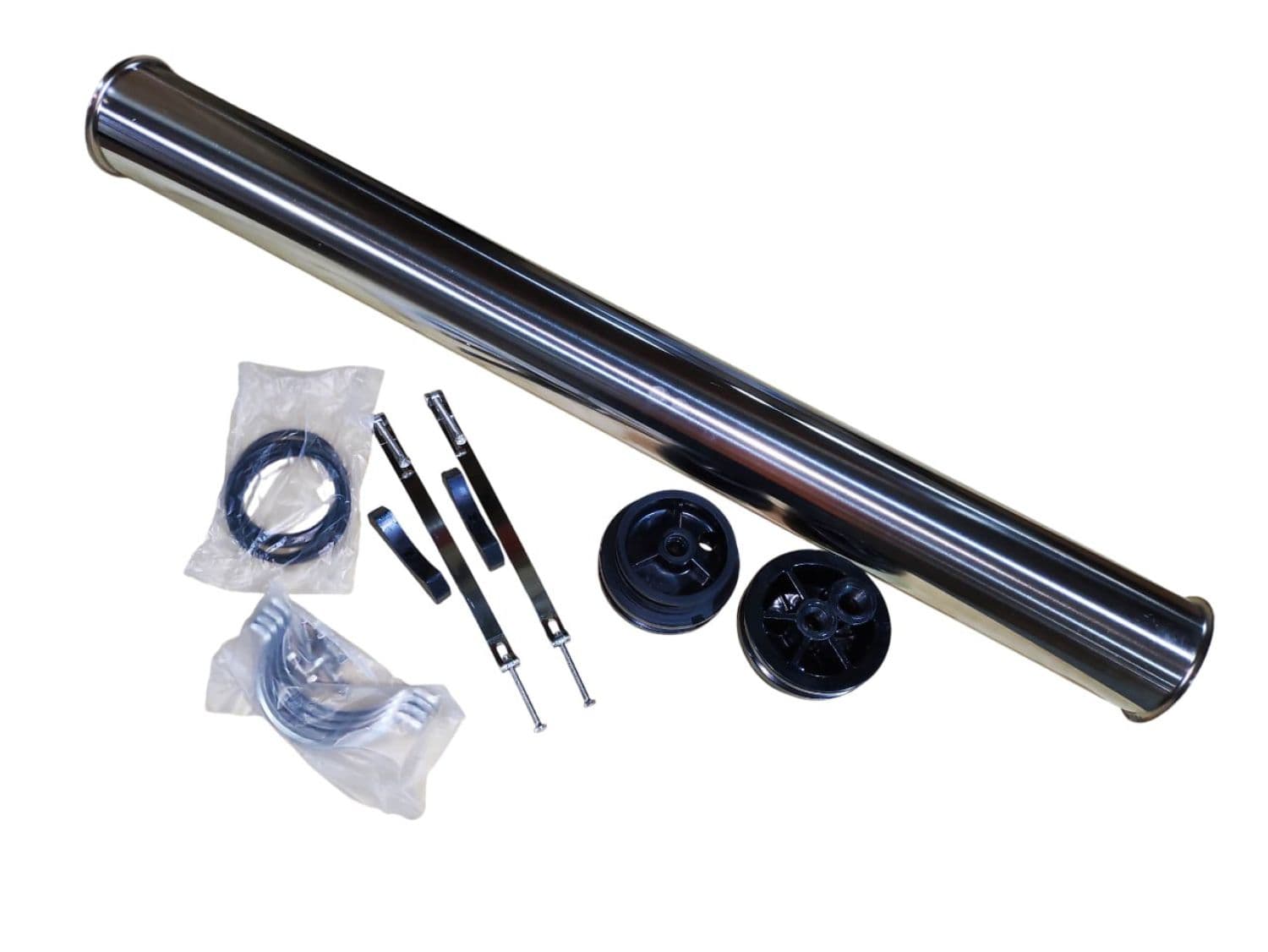

  • Нержавеющая сталь AISI 304 / 316 — для пищевых производств, фармацевтики, медицины. Визуальный контроль чистоты, санитарная обработка, выдерживает контакт с дезинфицирующими растворами. AISI 316 — повышенная стойкость к хлоридам

Давление: 300 / 450 / 1000 PSI

  • 300 PSI (20,7 бар) — стандарт для большинства коммерческих RO. Максимальное рабочее давление насоса 10–15 бар с хорошим запасом прочности. Самый распространённый и экономичный вариант
  • 450 PSI (31 бар) — для Brackish-систем с давлением насоса 15–25 бар, а также для FRP-корпусов с увеличенным ресурсом при многолетней эксплуатации
  • 1000 PSI (69 бар) — для морской воды и специальных высоконапорных применений. Необходим при использовании SW-мембран VONTRON SW8040

Тип подключения: END PORT vs SIDE PORT

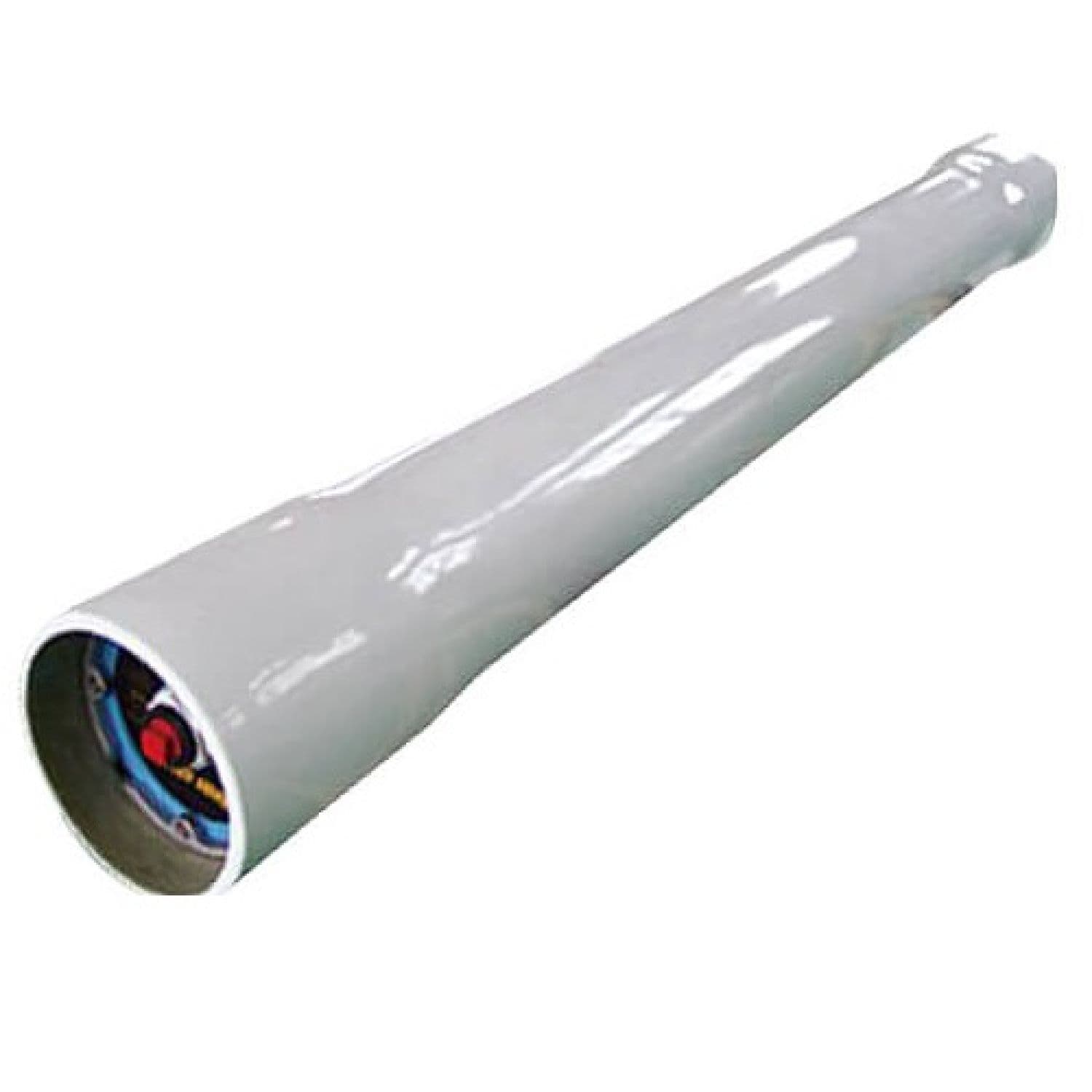

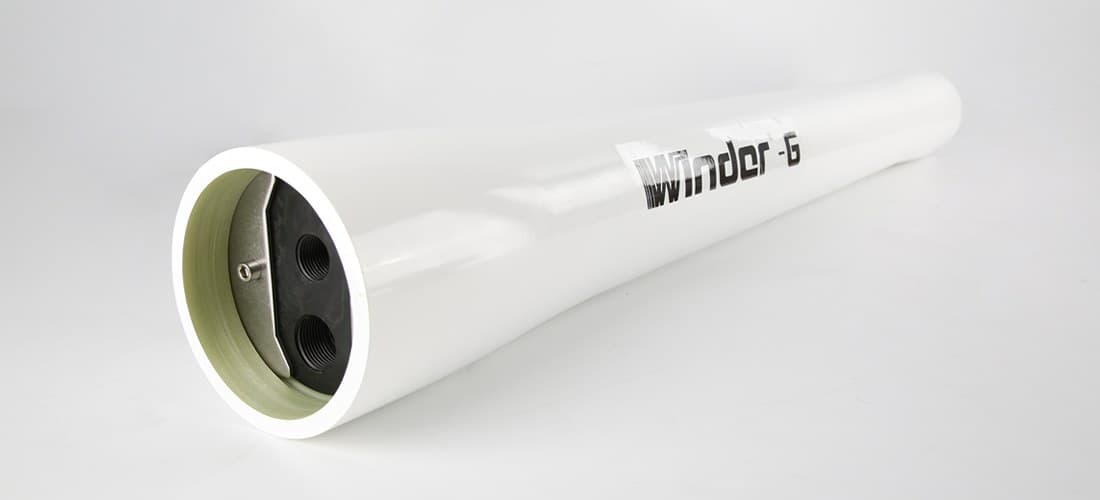

END PORT (торцевое) — патрубки питания и концентрата расположены по оси на торцевых крышках, пермеат выходит через центральную трубку. Простое устройство, удобная замена мембраны. Применяется преимущественно в одиночных корпусах (1W) и небольших установках.

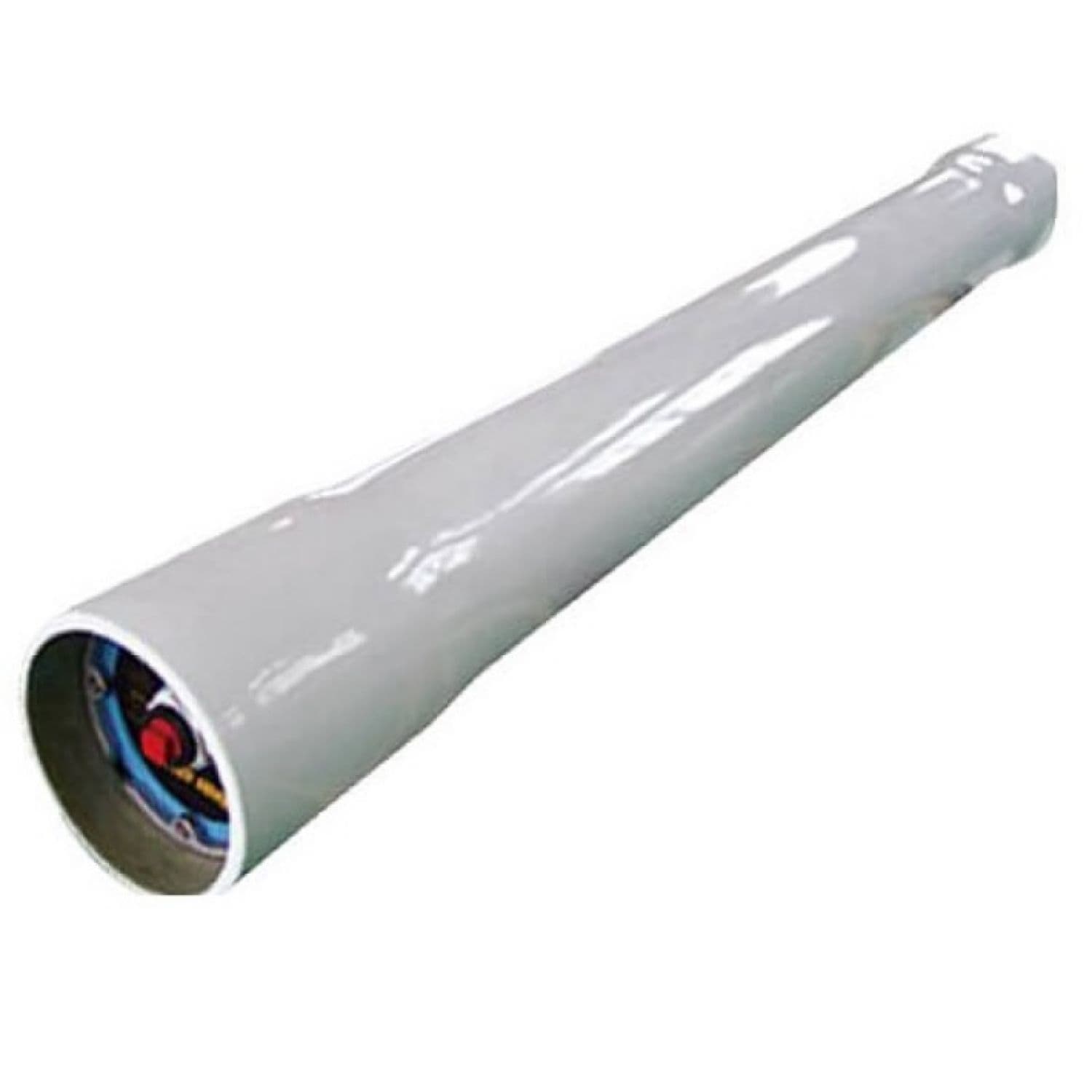

SIDE PORT (боковое) — питание и концентрат подключаются через боковые патрубки на цилиндрической части корпуса. Позволяет соединять корпуса последовательно в батарею (концентрат одного → питание следующего) без дополнительной арматуры. Стандарт для корпусов 2W–6W и промышленных систем с несколькими параллельными и последовательными рядами.

Количество мембран: 1W–6W

Суффикс nW в маркировке корпуса указывает на количество мембран, размещаемых последовательно. В корпусе 6W-8040 устанавливаются 6 мембран 8040 — это обеспечивает суммарную производительность ~8–12 м³/ч при давлении 10 бар. Мембраны в одном корпусе соединены последовательно, что повышает коэффициент восстановления воды (уменьшает долю дренажа на одну мембрану).

Часто задаваемые вопросы

Как выбрать количество мембран в корпусе (1W, 2W, 3W...)?
Для коммерческих установок малой производительности (ROL/RO 0,25–0,5 м³/ч): корпусов 1W–2W достаточно. Для промышленных систем — корпусы 4W–6W оптимизируют компоновку. Важно: при последовательном расположении давление по ходу потока снижается, поэтому последние мембраны в 6W-корпусе работают при пониженном давлении. Подбор количества — часть гидравлического расчёта системы.
Совместимы ли FRP корпуса SEMTEC и NOYI с мембранами других брендов?
Да. Типоразмеры 4040 и 8040 — международные стандарты. Мембраны VONTRON, CSM, SEMTEC или Filmtec одинаково устанавливаются в корпуса SEMTEC FRP или NOYI. Важно только соответствие диаметра: 4040-мембрана → корпус 4040, 8040 → корпус 8040.
Нужен ли специальный инструмент для замены мембраны в FRP корпусе?
Нет. Торцевые крышки FRP-корпусов фиксируются стопорными кольцами — для их снятия достаточно плоской отвёртки. Мембрана извлекается вручную. Перед установкой новой смазывайте уплотнительные кольца силиконовой смазкой. Ключ потребуется только для затяжки муфт на боковых патрубках.
Можно ли использовать FRP корпус 300 PSI при давлении насоса 16 бар?
Формально 300 PSI = 20,7 бар, то есть запас есть. Однако при постоянной эксплуатации вблизи предельных значений ресурс корпуса снижается. При насосном давлении 15–16 бар рекомендуем корпус 450 PSI (31 бар) — это обеспечивает двукратный запас прочности.
