Дозирование гипохлорита + обезжелезивание + угольная сорбция + умягчение
Для частного дома со скважиной, 2–4 точки водоразбора, до 1,5 м³/ч
Какую воду вы получите
Что удаляет система
- Растворённое железо (Fe²⁺) — хлор окисляет до Fe³⁺, фильтр EcoFerox задерживает осадок. Эффективность выше, чем при аэрации: хлор окисляет даже связанное с органикой железо
- Марганец — окисление гипохлоритом + фильтрация. Гипохлорит эффективнее кислорода для окисления марганца, особенно при pH < 8
- Сероводород (запах тухлых яиц) — окисление хлором до элементарной серы, фильтрация на EcoFerox
- Органические соединения, цветность, привкус — адсорбция на активированном угле AK47. Уголь удаляет гуминовые кислоты, фенолы, хлорорганику, пестициды
- Остаточный хлор — полное удаление угольным фильтром (дехлорирование). Вода после угольного фильтра не пахнет хлором
- Кальций и магний (соли жёсткости) — ионообменный умягчитель BETASOFT
- Мутность — механическая фильтрация на зернистых загрузках
Что НЕ удаляет (нужна другая схема)
- Нитраты — не удаляются стандартной ионообменной смолой, нужна специальная анионитовая смола или обратный осмос
- Общая минерализация (TDS) — умягчитель заменяет кальций на натрий, общее солесодержание не снижается
- Бактерии на выходе — гипохлорит обеззараживает, но угольный фильтр удаляет хлор и может стать средой для вторичного размножения бактерий. Для гарантированного обеззараживания рекомендуется УФ-стерилизатор после AK47
Что изменится в воде
Четыре ступени очистки дают комплексный результат. Вода прозрачная, без запаха железа и сероводорода, без привкуса хлора, без органического привкуса. Цветность снижена до нормативов СанПиН.
Главное преимущество этой схемы перед безреагентной (аэрация + обезжелезивание) — угольный фильтр. Он убирает не только хлор, но и органику: гуминовые кислоты, фенолы, танины. Если вода из скважины имеет желтоватый оттенок даже после удаления железа — это органические соединения, и только сорбция на угле их устранит.
Вода после умягчителя мягкая на ощупь. Мыло и шампунь пенятся лучше, расход моющих средств снижается на 30–50%. Бельё после стирки не желтеет и не жесткое.
Для питьевых целей рекомендуется дополнительно установить бытовой обратный осмос под мойку — он удалит натрий, оставшийся после ионного обмена, и обеспечит качество по всем нормам СанПиН.
Натрий в умягчённой воде
При ионном обмене каждый ион кальция или магния заменяется на ионы натрия. На каждый 1 °Ж удалённой жёсткости в воду поступает ~23 мг/л натрия.
- Примеры:
- • Исходная жёсткость 10 °Ж → после умягчения ~230 мг/л натрия
- • Исходная жёсткость 15 °Ж → ~345 мг/л натрия
- • Исходная жёсткость 20 °Ж → ~460 мг/л натрия
Норматив СанПиН для питьевой воды — 200 мг/л. При жёсткости выше 9 °Ж пить умягчённую воду напрямую не рекомендуется.
Защита техники от накипи
Схема обеспечивает двойную защиту техники — от ржавых отложений и от накипи.
- Обезжелезиватель удаляет железо, которое осаждается рыжим налётом в трубах, бойлерах и на сантехнике. Умягчитель устраняет кальций — причину твёрдой накипи. Цифры:
- • 1 мм накипи на ТЭНе снижает теплоотдачу на 15% и увеличивает расход электричества на 20–25%
- • При жёсткости 20 °Ж ТЭН бойлера без защиты покрывается критическим слоем за 6–12 месяцев
- • Стиральная машина при жёсткой воде служит 5–7 лет вместо 10–12
Совместная работа четырёх ступеней полностью защищает бытовую технику. Экономия на ремонте и замене за 10 лет — от 50 000 до 200 000 ₽.
Комплектация оборудования
Первая ступень — химическое окисление. Насос-дозатор подаёт раствор гипохлорита натрия (NaOCl) в поток воды пропорционально расходу. Активный хлор окисляет растворённое двухвалентное железо Fe²⁺ до нерастворимого Fe³⁺, окисляет марганец и сероводород, уничтожает бактерии. Бак 60 литров вмещает раствор на несколько месяцев работы.
Фильтр обезжелезивания с автоматическим клапаном F67Q1. Задерживает окисленное хлором железо, марганец и механические примеси. Корпус 1354 (13" × 54") — увеличенный объём загрузки для высокой грязеёмкости. Регенерация — автоматическая обратная промывка по таймеру.
Автокаталитический алюмосиликатный сорбент на основе природного цеолита. Задерживает окисленное железо и марганец. В связке с дозированием гипохлорита эффективность удаления железа выше, чем при безреагентной схеме — хлор гарантированно переводит всё Fe²⁺ в нерастворимую форму. Срок службы — до 7 лет.
Подстилающий слой на дне колонны обезжелезивателя. Равномерно распределяет поток воды через загрузку и защищает дренажную систему от засорения. Не расходуется — работает весь срок службы фильтра.

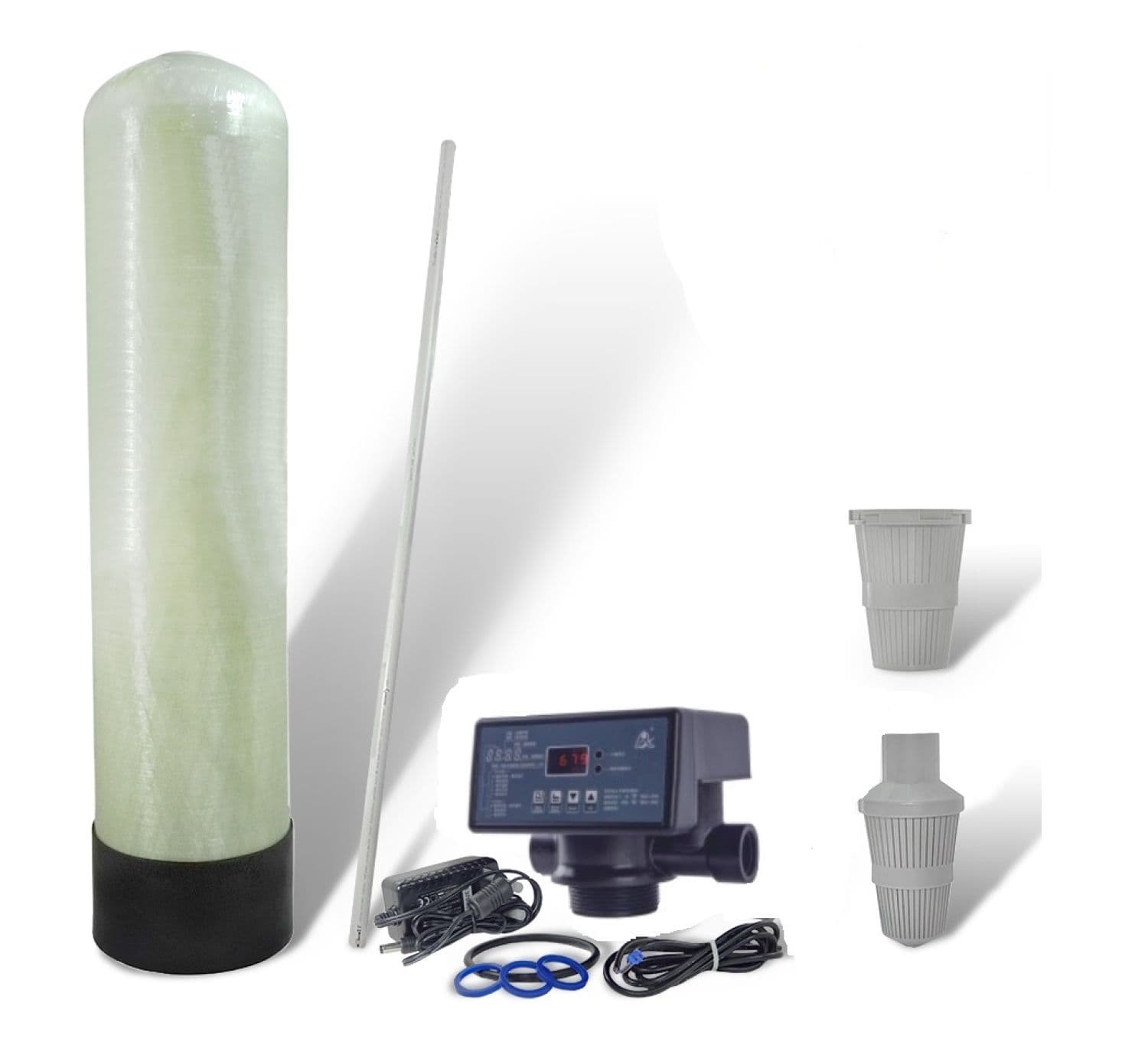

Угольный фильтр-сорбент с автоматическим клапаном F67Q1. Выполняет две задачи: во-первых, удаляет остаточный хлор после дозирования гипохлорита (дехлорирование); во-вторых, адсорбирует органические соединения, цветность, запахи и привкусы. Корпус 1252 (12" × 52") — оптимальный размер для частного дома.
Кокосовый активированный уголь с высокой микропористостью. Эффективно адсорбирует хлор, хлорорганику, органические соединения, гуминовые кислоты, фенолы. Убирает посторонние запахи и привкусы воды. Регенерация — обратная промывка водой (без реагентов). Срок службы — 1 год, после чего требуется полная замена.
Подстилающий слой на дне колонны угольного фильтра. Распределяет поток воды и защищает дренаж. Не расходуется.
Автоматический фильтр-умягчитель. Удаляет кальций и магний — причину накипи в бойлерах, стиральных и посудомоечных машинах. Клапан Runxin F116Q3 с электронным таймером запускает регенерацию автоматически. Корпус 1054 (10" × 54") рассчитан на семью из 2–4 человек.
Ионообменная смола в Na⁺-форме. Захватывает ионы кальция и магния, отдавая вместо них натрий. Важно: активный хлор разрушает ионообменную смолу, поэтому угольный фильтр перед умягчителем обязателен — он полностью удаляет остаточный хлор. Срок службы — 5 лет.
Подстилающий слой на дне колонны умягчителя. Распределение потока и защита дренажа. Не расходуется.
Расходный материал для регенерации умягчителя. Таблетированная форма растворяется равномерно, не оставляет осадка в солевом баке. Одной упаковки хватает на 6 регенераций колонны 1054.
Стоимость обслуживания
| Расходник | Периодичность | Стоимость | В год |
|---|---|---|---|
| Гипохлорит натрия (раствор для дозатора) | раз в 1–3 мес. | от 500 ₽ | 2 000–6 000 ₽ |
| Соль таблетированная, 25 кг | раз в 1,5–3 мес. | от 900 ₽ | 3 600–7 200 ₽ |
| Загрузка AK47 активированный уголь 50 л (полная замена) | раз в 12 мес. | от 16 200 ₽ | 16 200 ₽ |
| Загрузка EcoFerox 20 л (3 мешка на перезасыпку) | раз в 5–7 лет | от 5 700 ₽ | 810–1 140 ₽ |
| Смола ионообменная BETASOFT 25 л (2 мешка на перезасыпку) | раз в 5 лет | от 16 200 ₽ | 3 240 ₽ |
| Электроэнергия (насос-дозатор ~10 Вт + клапаны 3 × 5 Вт) | постоянно | ~0,6 кВт·ч/день | 600–1 200 ₽ |
| Итого | ~26 500–35 000 ₽/год | ||
* Расчёт для семьи 2–4 человека при расходе воды 8–12 м³/мес и жёсткости 10 °Ж.
* Основная статья расходов — ежегодная замена активированного угля AK47 (~1 350 ₽/мес в пересчёте). Это плата за дехлорирование и удаление органики.
* При жёсткости 20 °Ж расход соли возрастает: +300–600 ₽/мес.
* Гравий кварцевый не расходуется — работает весь срок службы колонн.
* Обезжелезиватель не требует реагентов (кроме хлора от дозатора) — регенерация обратной промывкой.
* Гипохлорит натрия — один из самых дешёвых реагентов для водоподготовки.
Параметры фильтроцикла
Схема использует четыре ступени очистки, каждая со своим режимом обслуживания:
1. Дозатор гипохлорита AMC200. Раствор гипохлорита натрия заливается в бак 60 л. Расход зависит от содержания железа и объёма водопотребления. При Fe 3 мг/л и расходе 10 м³/мес — около 10–15 литров раствора в месяц. Гипохлорит разлагается на свету и при температуре выше 25 °C — хранить в прохладном месте, использовать в течение 3 месяцев.
2. Обезжелезиватель 1354/F67Q1. Регенерация — обратная промывка чистой водой (без реагентов). Клапан запускает промывку автоматически по таймеру, обычно — раз в 1–3 дня. Расход воды на промывку — 250–350 литров. Загрузка EcoFerox служит 5–7 лет.
3. Угольный фильтр 1252/F67Q1. Регенерация — обратная промывка для предотвращения слёживания и перемешивания угля. Уголь AK47 НЕ регенерируется — адсорбционная ёмкость расходуется необратимо. При хлорированной воде ресурс сокращается: активный хлор ускоряет разрушение структуры угля. Замена — раз в 12 месяцев (при жёсткости 10 °Ж и Fe 3 мг/л) или чаще при высокой органике.
- 4. Умягчитель 1054/F116Q3. Расход соли на регенерацию — 4 кг. Объём умягчённой воды между регенерациями:
- • При 10 °Ж — 6,3 м³, себестоимость ~22,9 ₽/м³
- • При 20 °Ж — 3,2 м³, себестоимость ~45,0 ₽/м³
- • При 30 °Ж — 2,1 м³, себестоимость ~68,6 ₽/м³
Сточные воды и дренаж
Система образует сточные воды из двух источников:
1. Обезжелезиватель 1354 — при обратной промывке загрузки. Расход: 250–350 литров на одну промывку. Частота — каждые 1–3 дня в зависимости от содержания железа. Сток содержит частицы оксида железа и остатки хлора.
2. Угольный фильтр 1252 — при обратной промывке угля. Расход: 200–300 литров на промывку. Частота — каждые 3–7 дней. Сток содержит мелкие частицы угля и адсорбированные загрязнения.
3. Умягчитель 1054 — при регенерации солевым раствором. Расход: 100–150 литров. При жёсткости 10 °Ж — раз в 5–7 дней, при 20 °Ж — раз в 2–4 дня.
Суммарный объём стоков
- • Обезжелезиватель: 2 500–10 000 л/мес (зависит от частоты промывок)
- • Угольный фильтр: 1 000–3 000 л/мес
- • Умягчитель: 500–1 500 л/мес
- • Итого: ~4 000–14 500 л/мес дополнительной нагрузки на канализацию
Совместимость с септиком
Три типа стоков:
- • Сток обезжелезивателя — рыжая вода с частицами оксида железа и следами хлора. Нетоксичен. Хлор в низкой концентрации не вредит биоочистке.
- • Сток угольного фильтра — содержит мелкие частицы угля и адсорбированную органику. Безвреден для любого типа канализации.
- • Сток умягчителя — хлорид натрия 8–10 г/л (солёная вода). Для аэрационных станций биоочистки (Топас, Юнилос) рекомендуется выводить дренаж умягчителя отдельно, минуя биостадию.
- • Центральная канализация и септики-отстойники — подключение всех стоков без ограничений.
Минимальный диаметр дренажной трубы — 32 мм. Обязателен воздушный разрыв между дренажным шлангом и канализацией.
Требования к подключению
Водоснабжение
Давление в водопроводе: 3–6 атм. При давлении ниже 3 атм фильтры не обеспечат нормальную обратную промывку (особенно колонна 1354 с большим объёмом загрузки). Потребуется повысительный насос. При давлении выше 6 атм необходим редуктор для защиты пластиковых соединений.
Температура воды
Температура входящей воды: +5…+40 °C. Ионообменная смола разрушается при температуре выше 40 °C. Активированный уголь AK47 работает эффективнее при +10…+30 °C — при низких температурах скорость адсорбции снижается. Загрузка EcoFerox оптимальна при +5…+35 °C.
Канализация (дренаж)
Дренажная труба Ø32–50 мм в пределах 5 метров от оборудования. Должна выдерживать поток до 0,8 м³/ч при обратной промывке обезжелезивателя (колонна 1354). Между дренажным шлангом и канализацией — обязательный воздушный разрыв по СанПиН.
Электричество
220 В, стандартная розетка с заземлением. Потребление: насос-дозатор AMC200 ~10 Вт (при протоке воды), управляющие клапаны 3 × 5 Вт (при регенерации). Суммарно: ~10 Вт постоянно, пиковое ~25 Вт. Энергопотребление минимальное — значительно ниже, чем у схемы с аэрационным компрессором.
Помещение
Температура помещения: +5…+35 °C. Замерзание воды в оборудовании недопустимо. Влажность: до 80%, помещение с вентиляцией. Хранение гипохлорита натрия — в прохладном затенённом месте (разлагается на свету и при высокой температуре). Свободный доступ для обслуживания: заправка дозатора, засыпка соли, замена угля, проверка клапанов.
Габариты и размещение
| Оборудование | Габариты |
|---|---|
| Станция дозирования AMC200 | 500 × 400 × 700 мм |
| Фильтр обезжелезивания 1354 | Ø340 мм × высота 1 500 мм |
| Угольный фильтр 1252 | Ø320 мм × высота 1 450 мм |
| Колонна умягчителя 1054 | Ø260 мм × высота 1 500 мм |
| Солевой бак | 450 × 350 × 500 мм |
Техническое помещение: станция дозирования + три колонны в ряд + солевой бак. Минимальная площадь пола — 2,0 м². С учётом зон обслуживания (заправка дозатора, засыпка соли, проверка клапанов) — рекомендуемая площадь 3,0–4,0 м².
Станцию дозирования можно разместить перед колоннами или сбоку. Бак с гипохлоритом лучше держать в затенённом прохладном месте.
Типовое размещение: котельная, техническое помещение, утеплённый цоколь или гараж с постоянной температурой выше +5 °C и вентиляцией.
Частые вопросы
Чем эта схема отличается от безреагентной (с аэрацией)?
Зачем нужен угольный фильтр после обезжелезивателя?
Как часто нужно менять активированный уголь и сколько это стоит?
Безопасен ли гипохлорит натрия?
На сколько человек рассчитана система?
Сколько стоит обслуживание в месяц?
Не вредны ли стоки для септика?
Сколько места нужно для установки?
