ВПУ для паровой котельной 1,4–4 МПа — обратный осмос + Na-катионитовый полировщик
Гибридная схема: обратный осмос снижает TDS, Na-катионитовый полировщик гарантирует жёсткость < 0,01 мг-экв/л
1 позиция нет в наличии — будет пропущена
Какую воду вы получите
Что удаляет система
- 98–99% растворённых солей — обратный осмос (TDS < 50 мг/л)
- Жёсткость — RO (~0,005 мг-экв/л) + Na-катионитовый полировщик (< 0,01 мг-экв/л гарантированно)
- Механические примеси > 20 мкм — батарея осветлительных фильтров 3×1865
- Остаточная жёсткость в котловой воде — фосфатирование Na₃PO₄ → шлам → продувка
- Растворённый O₂ — термическая деаэрация (в комплекте котельной)
Что НЕ удаляет (нужна другая схема)
- Fe > 0,3 мг/л — предварительное обезжелезивание обязательно.
- Свободный хлор — угольный предфильтр или дехлорирование.
Что изменится в воде
Жёсткость < 0,01 мг-экв/л (гарантированно, независимо от состояния мембран), TDS 10–50 мг/л. После деаэрации: O₂ < 0,03 мг/л. pH 8,5–10,0. Соответствует РД 24.032.01-91 для паровых котлов до 4 МПа с запасом по жёсткости.
Защита техники от накипи
Двойной барьер: RO снижает жёсткость в 200–1000 раз, Na-катионитовый полировщик ловит остаток. Даже при деградации мембран RO до 95% селективности (конец ресурса) — полировщик гарантирует жёсткость < 0,01 мг-экв/л. Отложения на парообразующих поверхностях практически исключены.
Комплектация оборудования

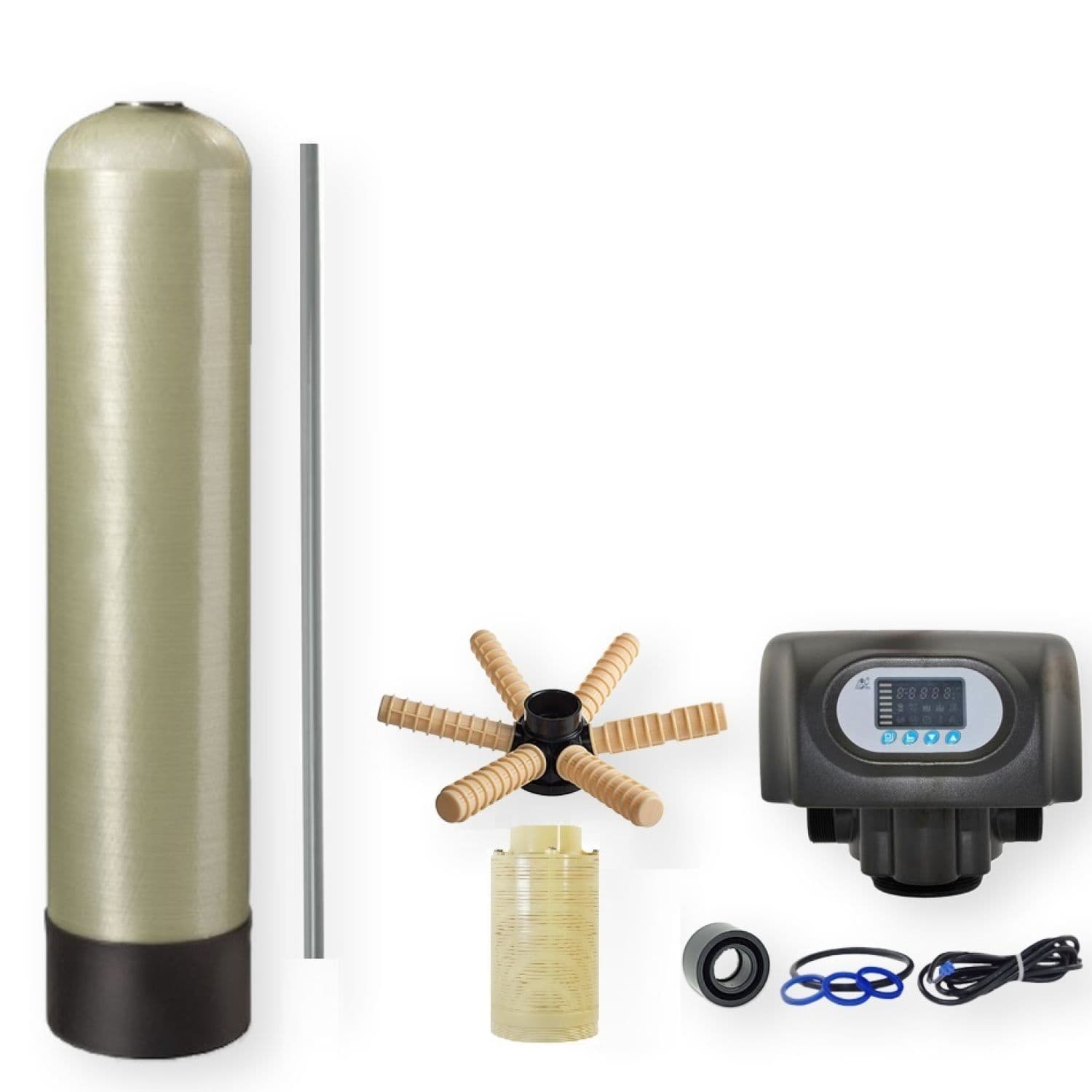

Батарея из 3 параллельных фильтров осветления. Колонна 1865 (Ø457 мм, площадь сечения 0,164 м²). Скорость фильтрации: 3 в работе — 8,1 м/ч, при промывке одного — 12,2 м/ч. Загрузка EcoFerox — задержание взвесей до 5–20 мкм. Клапан F75A1 — автоматическая обратная промывка.
Фильтрующая загрузка. 2 мешка (40 л) на колонну × 3 колонны = 6 мешков. Ресурс 5–7 лет.
Подстилающий слой. 1 мешок на колонну × 3 колонны.
Дозирование 3–5 мг/л антискаланта перед мембранами RO. Защита от отложений CaCO₃, CaSO₄, SiO₂.
Пусковой запас на 2–4 месяца.
Первичное обессоливание и умягчение. Селективность 98–99%. Пермеат: жёсткость ~0,005 мг-экв/л, TDS 10–50 мг/л. Снижает нагрузку на полировщик в 200–1000 раз — расход соли на регенерацию минимальный (2–3 кг вместо 16 кг). Насос ВД ~2,5 кВт.

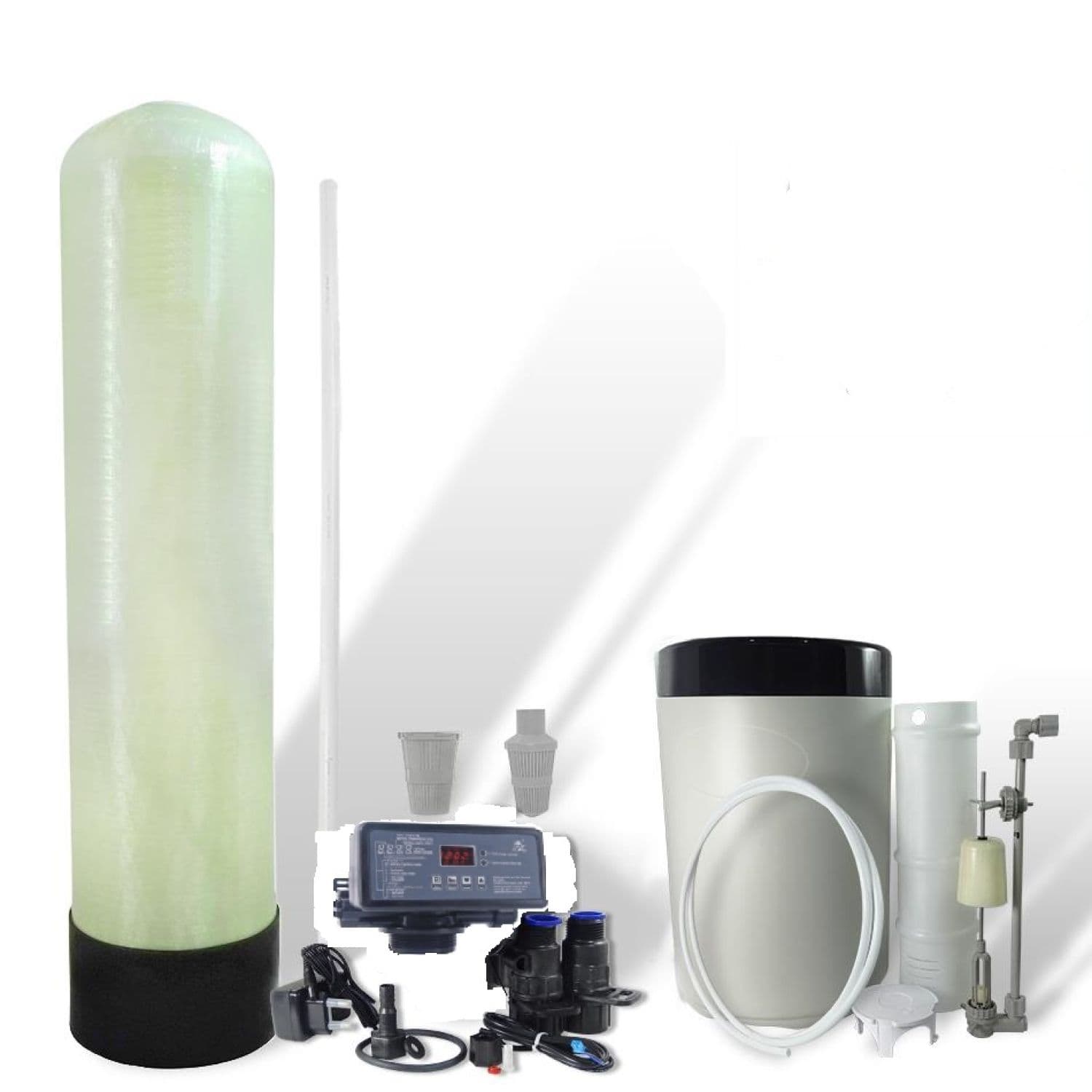

Полировка пермеата по жёсткости. Колонна 1054 (Ø254 × 1372 мм). Клапан F116Q3 — дуплексный, с автоматической регенерацией. Ловит проскок жёсткости при деградации мембран RO: гарантирует жёсткость < 0,01 мг-экв/л даже при снижении селективности мембран до 95%. Расход NaCl — всего 2–3 кг на регенерацию (пермеат почти обессолен). Регенерация — раз в 3–7 дней.
Загрузка полировщика. 2 мешка (50 л) — рабочий слой колонны 1054. При работе на пермеате RO ресурс смолы — 5–7 лет (минимальная нагрузка).
Буфер глубоко умягчённой воды перед деаэратором. Запас на 30–40 мин подпитки.
Фосфатирование котловой воды. Na₃PO₄ дозируется в барабан котла. Связывает следовую жёсткость, сконцентрированную упариванием. Расход минимальный — пермеат после полировщика имеет жёсткость < 0,01 мг-экв/л (РД 24.032.01-91, табл. 3).
Коррекция pH пермеата с 5,5–6,5 до нормы 8,5–10,0. Кислый пермеат — результат удаления гидрокарбонатов при обратном осмосе.
Пусковой запас для полировщика. 2 мешка (50 кг) — на 15–25 циклов регенерации (расход 2–3 кг/цикл).
1 позиция нет в наличии — будет пропущена
Стоимость обслуживания
| Расходник | Периодичность | Стоимость | В год |
|---|---|---|---|
| Антискалант Aminat K, канистра 22 кг | раз в 2–4 мес. | от 6 000 ₽ | 18 000–36 000 ₽ |
| Соль таблетированная NaCl (для полировщика) | раз в 2–3 мес. (мешок 25 кг хватает на 8–12 регенераций) | от 800 ₽ | 3 600–6 000 ₽ |
| Тринатрийфосфат Na₃PO₄, 25 кг | раз в 3–6 мес. | от 3 000 ₽ | 6 000–12 000 ₽ |
| NaOH (раствор), 20 л | раз в 1–2 мес. | от 2 000 ₽ | 12 000–24 000 ₽ |
| Химическая промывка RO (кислотная + щелочная) | раз в 3–6 мес. | от 5 000 ₽ | 10 000–20 000 ₽ |
| Замена мембран RO 8040 | раз в 3–5 лет | от 50 000 ₽ | 10 000–16 700 ₽ |
| Смола BETASOFT полировщика (перезасыпка, 2 мешка) | раз в 5–7 лет | от 10 000 ₽ | 1 430–2 000 ₽ |
| Итого | ~61 000–116 700 ₽/год | ||
* OPEX гибрида ниже чистого двухступенчатого RO: одна ступень вместо двух, полировщик расходует минимум соли.
* OPEX ниже чистого Na-катионирования: расход соли 2–3 кг/цикл вместо 16 кг/цикл.
* Деаэратор — в комплекте котельной.
* КИП (кондуктометр, жёсткомер, pH-метр, расходомеры) — по проекту.
Параметры фильтроцикла
RO работает непрерывно, полировщик — с периодической регенерацией:
- • Химическая промывка RO (кислотная + щелочная) — раз в 3–6 мес., 2–4 ч.
- • Регенерация Na-катионитового полировщика — раз в 3–7 дней (автоматически по расходу). Расход NaCl — 2–3 кг. Длительность 30–40 мин.
- • Обратная промывка осветлительных фильтров — поочерёдно, 1 раз в 1–3 дня (15–20 мин на колонну). Остальные 2 колонны работают (12,2 м/ч).
- • Замена мембран RO — раз в 3–5 лет.
- • Перезасыпка смолы полировщика — раз в 5–7 лет (минимальная нагрузка).
- • Контроль фосфатного режима — анализ котловой воды 1 раз в смену.
Преимущество гибрида: деградация мембран RO (неизбежная со временем) не влияет на качество воды — полировщик компенсирует проскок жёсткости.
Сточные воды и дренаж
Концентрат RO — непрерывный сброс. Степень извлечения ~75%: из 4 м³/ч исходной — 3 м³/ч пермеата, ~1 м³/ч концентрата. Регенерация полировщика — ~50–100 л солевого раствора раз в 3–7 дней.
Суммарный объём стоков
~730 м³/мес (концентрат RO) + ~3 м³/мес (регенерация полировщика)
Совместимость с септиком
Концентрат RO — в промканализацию. Регенерат полировщика — минимальный объём, содержит NaCl + CaCl₂. Общий объём стоков на 40% меньше, чем при двухступенчатом RO (степень извлечения 75% vs 50%).
Требования к подключению
Водоснабжение
От 2,5 атм на входе. Насос ВД RO — встроенный (~2,5 кВт). Полировщик работает на остаточном давлении.
Температура воды
+5…+35 °C. При t < +10 °C — снижение производительности RO ~3%/°C. Расчёт зимнего режима.
Канализация (дренаж)
Дренаж Ø50 мм. Концентрат RO — до 1 м³/ч (непрерывно). Регенерация полировщика — до 0,5 м³/ч (10–15 мин, раз в 3–7 дней). Свободный слив.
Электричество
380 В, 3 фазы. AWT RO 3 — ~2,5 кВт. Станции дозирования — 3 × 15 Вт. Клапаны фильтров — 3 × 5 Вт. Клапан полировщика — 15 Вт. Суммарно ~2,6 кВт.
Помещение
Отапливаемое помещение +5…+35 °C. Площадь — от 15 м². Вентиляция. Проход ≥1,2 м с торца рамы RO. Подвод воды, промканализация, электрика 380 В. Деаэратор — отдельно.
Габариты и размещение
| Оборудование | Габариты |
|---|---|
| Осветлительные фильтры 1865 (×3) | 3 × (Ø460 × 1 850 мм), шаг 500 мм |
| Обратный осмос AWT RO 3 (рама с насосом) | ~1 500 × 800 × 1 600 мм |
| Na-катионитовый полировщик 1054/F116Q3 | Ø260 × 1 400 мм + солевой бак 25 л |
| Бак-накопитель 2000 л | Ø1 200 × 1 700 мм |
| Станции дозирования (×3) + баки реагентов | 3 × (400 × 300 × 500 мм), баки реагентов 3 × 60 л |
Площадь под оборудование — 15 м². С учётом проходов, зоны хим. промывки RO и хранения реагентов — 18–22 м². Деаэратор — отдельно.
Частые вопросы
Зачем полировщик, если RO даёт жёсткость 0,005 мг-экв/л?
Чем гибрид лучше двухступенчатого RO?
Чем гибрид лучше чистого Na-катионирования?
Почему маленький полировщик 1054, а не 1865?
Для каких давлений подходит?
Как контролировать работу?
