ВПУ для котельной на поверхностной воде — ультрафильтрация + обратный осмос
Подготовка речной/водохранилищной воды с переменным качеством для водогрейных и паровых котлов
1 позиция нет в наличии — будет пропущена
Какую воду вы получите
Что удаляет система
- Мутность, взвеси, коллоиды — ультрафильтрация 0,01 мкм (SDI < 3)
- Органика (цветность, окисляемость) — частично UF, основная часть — RO
- 98–99% растворённых солей — обратный осмос (TDS < 50 мг/л)
- Бактерии, вирусы — UF (барьерная фильтрация 0,01 мкм)
- Растворённый O₂ — дозирование Na₂SO₃ (< 0,05 мг/л)
Что НЕ удаляет (нужна другая схема)
- Fe > 1 мг/л — при высоком содержании необходима предварительная аэрация.
- Свободный хлор > 0,1 мг/л — дехлорирование перед RO (угольный фильтр или NaHSO₃).
Что изменится в воде
Пермеат: жёсткость ~0,005 мг-экв/л, TDS 10–50 мг/л, мутность < 0,1 НТУ. После коррекции pH: 8,5–9,5, O₂ < 0,05 мг/л. Соответствует РД 24.031.120-91 (водогрейные) и РД 24.032.01-91 (паровые до 1,6 МПа).
Защита техники от накипи
Обратный осмос снижает жёсткость в 200–1000 раз — карбонатные, сульфатные и силикатные отложения практически исключены. UF перед RO обеспечивает стабильную работу мембран даже при резких колебаниях качества исходной воды (паводки, цветение).
Комплектация оборудования

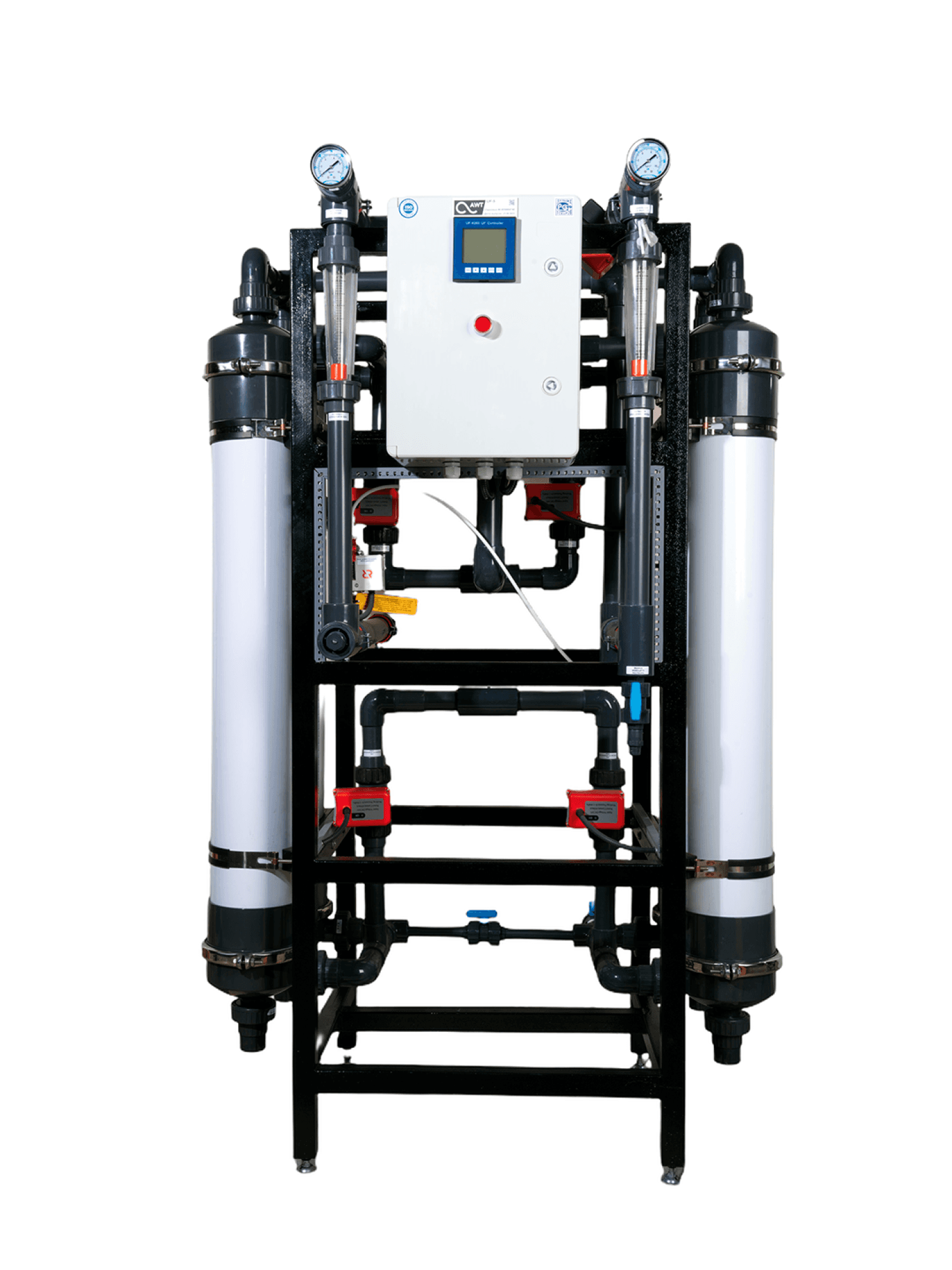

Мембранная ультрафильтрация с порогом отсечки 0,01 мкм. Удаляет взвеси, коллоиды, органику, бактерии. Гарантирует SDI < 3 на входе RO — критическое требование для мембран обратного осмоса. Медийные фильтры не обеспечивают SDI < 3 при переменном качестве поверхностной воды. Автоматическая обратная промывка каждые 30–60 мин.
Дозирование 3–5 мг/л антискаланта перед мембранами RO. Импульсное по расходомеру DN50. Защита мембран от отложений CaCO₃, CaSO₄, SiO₂.
Пусковой запас на 2–4 месяца.
Обессоливание после UF. Селективность 98–99%. Пермеат: жёсткость ~0,005 мг-экв/л, TDS 10–50 мг/л. Степень извлечения 65–75% (на чистом фильтрате UF — выше, чем при медийной фильтрации). Насос ВД ~2,5 кВт.
Буфер пермеата. Запас на 30–40 мин подпитки. Компенсирует время химической промывки UF и RO.
Коррекция pH пермеата с 5,5–6,5 до нормы 8,5–9,5. Кислый пермеат — результат удаления гидрокарбонатов при обратном осмосе. NaOH повышает pH, снижает коррозионную активность.
Химическое связывание растворённого O₂ в пермеате. Мембраны RO не задерживают растворённые газы — O₂ в пермеате ~8 мг/л (норма < 0,05 мг/л для водогрейных котлов). Na₂SO₃: 8 мг на 1 мг O₂. Для паровых котлов — дополнительно деаэратор.
1 позиция нет в наличии — будет пропущена
Стоимость обслуживания
| Расходник | Периодичность | Стоимость | В год |
|---|---|---|---|
| Антискалант Aminat K, канистра 22 кг | раз в 2–4 мес. | от 6 000 ₽ | 18 000–36 000 ₽ |
| NaOH (раствор), 20 л | раз в 1–2 мес. | от 2 000 ₽ | 12 000–24 000 ₽ |
| Сульфит натрия Na₂SO₃, 20 л | раз в 1–2 мес. | от 2 500 ₽ | 15 000–30 000 ₽ |
| Хим. промывка UF (NaOCl + лимонная кислота) | раз в 1–3 мес. | от 3 000 ₽ | 12 000–36 000 ₽ |
| Химическая промывка RO (кислотная + щелочная) | раз в 3–6 мес. | от 5 000 ₽ | 10 000–20 000 ₽ |
| Замена мембран RO 8040 | раз в 3–5 лет | от 50 000 ₽ | 10 000–16 700 ₽ |
| Замена мембранного модуля UF | раз в 5–7 лет | от 80 000 ₽ | 11 400–16 000 ₽ |
| Итого | ~88 400–178 700 ₽/год | ||
* UF значительно снижает расходы на RO: чистый фильтрат обеспечивает более длительные межпромывочные интервалы мембран RO.
* При сезонном цветении расход промывочных растворов UF увеличивается в 2–3 раза.
* Деаэратор (для паровых котлов) — в комплекте котельного оборудования.
* КИП (кондуктометр, pH-метр, расходомеры, мутномер) — по проекту.
Параметры фильтроцикла
UF и RO работают непрерывно. Обслуживание:
- • Обратная промывка UF — автоматически, каждые 30–60 мин (1–2 мин). Расход промывочной воды — 5–10% от производительности.
- • Хим. промывка UF (CEB — chemically enhanced backwash) — раз в 1–3 мес. NaOCl 200–500 мг/л (органика) + лимонная кислота pH 2–3 (неорганика). Длительность 1–2 ч.
- • Химическая промывка RO — раз в 3–6 мес. Кислотная + щелочная, 2–4 ч.
- • Замена мембран RO — раз в 3–5 лет.
- • Замена мембранного модуля UF — раз в 5–7 лет.
- • Контроль SDI после UF — не реже 1 раза в неделю (должен быть < 3).
Преимущество UF перед медийными фильтрами: стабильный SDI < 3 при любом качестве исходной воды (паводки, цветение, перепады мутности). Медийные фильтры не гарантируют SDI < 5 на поверхностной воде.
Сточные воды и дренаж
UF: обратная промывка каждые 30–60 мин, расход ~5–10% от производительности. Концентрат RO — непрерывный сброс ~30–35% от входного потока (при степени извлечения 65–70%).
Суммарный объём стоков
~1 000–1 200 м³/мес (концентрат RO + промывки UF, при круглосуточной работе)
Совместимость с септиком
Промывочная вода UF содержит взвеси и органику — может потребовать отстаивание. Концентрат RO — повышенное солесодержание, сброс в промканализацию.
Требования к подключению
Водоснабжение
От 2,0 атм на входе UF. Насос ВД обратного осмоса — встроенный (~2,5 кВт). Насос подпитки UF — встроенный.
Температура воды
+5…+35 °C. Поверхностные источники: зимой +1…+4 °C (потеря до 40% производительности RO). Расчёт зимнего режима обязателен.
Канализация (дренаж)
Дренаж Ø50–63 мм. Концентрат RO — до 2 м³/ч (непрерывно). Промывочная вода UF — кратковременно до 3 м³/ч. Свободный слив.
Электричество
380 В, 3 фазы. AWT RO 3 — ~2,5 кВт. AWT UF-5 — ~0,5 кВт. Станции дозирования — 3 × 15 Вт. Суммарно ~3,1 кВт.
Помещение
Отапливаемое помещение +5…+35 °C. Площадь — от 15 м². Вентиляция. Проход ≥1,2 м с торца рамы RO для извлечения мембран. Подвод воды, промканализация, электрика 380 В.
Габариты и размещение
| Оборудование | Габариты |
|---|---|
| Ультрафильтрация AWT UF-5 | ~1 200 × 600 × 1 500 мм |
| Обратный осмос AWT RO 3 (рама с насосом) | ~1 500 × 800 × 1 600 мм |
| Бак-накопитель 2000 л | Ø1 200 × 1 700 мм |
| Станции дозирования (×3) + баки реагентов | 3 × (400 × 300 × 500 мм), баки реагентов 3 × 60 л |
Площадь под оборудование — 12 м². С учётом проходов и зоны хим. промывки — 15–20 м². Компактнее батареи медийных фильтров при сопоставимой производительности.
