ВПУ для котельной на скважинной воде — обезжелезивание + умягчение + дозирование
Подготовка артезианской воды с повышенным железом для водогрейных и паровых котлов до 1,4 МПа
1 позиция нет в наличии — будет пропущена
Какую воду вы получите
Что удаляет система
- Fe²⁺/Fe³⁺ 0,3–5 мг/л → < 0,05 мг/л — батарея 4×1354 с напорной аэрацией + каталитической загрузкой EcoFerox
- Жёсткость (Ca²⁺, Mg²⁺) — Na-катионирование: < 0,1 мг-экв/л
- Растворённый O₂ — дозирование Na₂SO₃ (< 0,05 мг/л для водогрейных, < 0,03 мг/л для паровых с деаэратором)
- Коррозия — ингибитор ОЭДФК (защитная плёнка на поверхностях теплообменников)
Что НЕ удаляет (нужна другая схема)
- Солесодержание (TDS) — не снижается Na-катионированием.
- H₂S — частично удаляется аэрацией, при > 0,5 мг/л — дополнительные меры.
- Mn — удаляется на EcoFerox только частично, при высоком содержании — специальная загрузка.
Что изменится в воде
Fe < 0,05 мг/л, жёсткость < 0,1 мг-экв/л, O₂ < 0,05 мг/л (водогрейные) или < 0,03 мг/л (паровые с деаэратором). Соответствует РД 24.031.120-91 (водогрейные) и РД 24.032.01-91 (паровые до 1,4 МПа).
Защита техники от накипи
Двойная защита: Na-катионирование снижает жёсткость в 50–100 раз, ОЭДФК блокирует остаточное накипеобразование на поверхностях теплообменников. Для паровых котлов — дополнительно фосфатирование в барабан.
Комплектация оборудования
Батарея из 4 параллельных обезжелезивателей. Колонна 1354 (Ø330 мм, площадь сечения 0,0855 м²). Скорость фильтрации: 4 в работе — 8,8 м/ч, при промывке одного — 11,7 м/ч. Напорная аэрация + каталитическая загрузка EcoFerox: окисление Fe²⁺ → Fe³⁺ кислородом воздуха, задержание на загрузке. Клапан F67Q1 — автоматическая обратная промывка по таймеру.
Каталитическая загрузка обезжелезивателей. 2 мешка (40 л) на колонну × 4 колонны = 8 мешков. Безреагентная работа — кислород из аэрации. Ресурс 5–7 лет.
Подстилающий слой на нижнем дистрибьюторе каждой колонны. 1 мешок на колонну × 4 колонны.

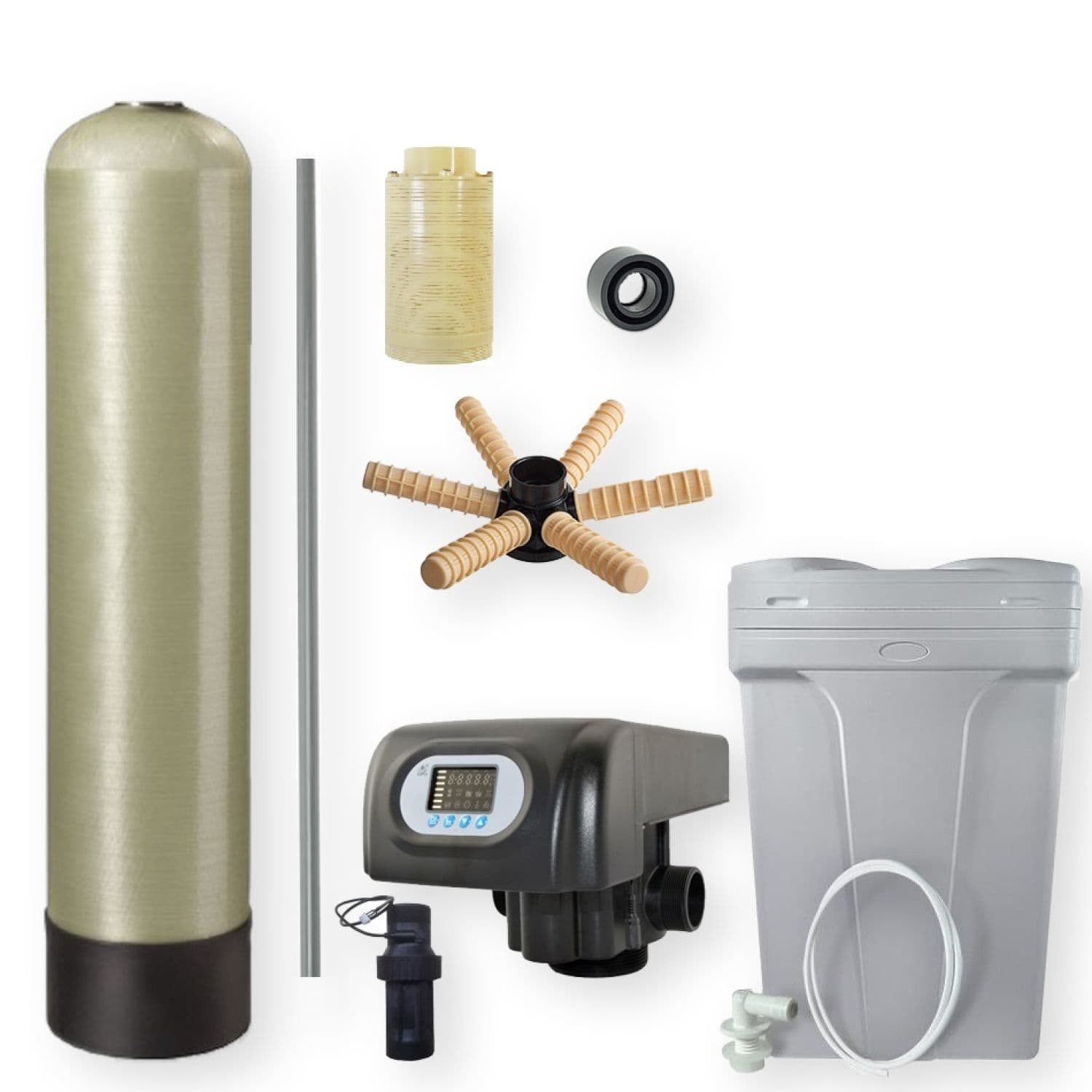

Первая колонна двухколонной системы умягчения. Колонна 1865 (Ø457 × 1651 мм), загрузка ~155 л катионита BETASOFT. Обезжелезенная вода (Fe < 0,05 мг/л) безопасна для смолы — ресурс 3–5 лет. Без предварительного обезжелезивания железо отравляет смолу за 3–6 месяцев.
Вторая колонна, работает поочерёдно с первой. Клапан F74A3 — автоматическое переключение на резервную колонну при исчерпании ёмкости. Непрерывная подача умягчённой воды.
Катионитовая смола для умягчителей. 7 мешков (175 л) на колонну × 2 колонны = 14 мешков. Ресурс 3–5 лет при условии предварительного обезжелезивания.
Подстилающий слой умягчителей. 2 мешка на колонну × 2 колонны.
Буфер подготовленной воды. Запас на 30–40 мин подпитки при полной нагрузке. Компенсирует время регенерации умягчителя (~1 ч) и пиковые расходы.
Дозирование оксиэтилидендифосфоновой кислоты (ОЭДФК) — ингибитор коррозии и остаточного накипеобразования. Образует защитную плёнку на внутренних поверхностях теплообменников. Расход 3–10 мг/л. Для водогрейных котельных с открытой системой теплоснабжения — ОЭДФК допущена СанПиН.
Химическое связывание растворённого кислорода. Скважинная вода после аэрации содержит O₂ 6–8 мг/л (норма < 0,05 мг/л для водогрейных, < 0,03 мг/л для паровых котлов). Na₂SO₃: 8 мг на 1 мг O₂. Для паровых котлов — дополнительно термическая деаэрация.
Пусковой запас для регенерации умягчителей. 6 мешков (150 кг) — на 8–10 циклов.
1 позиция нет в наличии — будет пропущена
Стоимость обслуживания
| Расходник | Периодичность | Стоимость | В год |
|---|---|---|---|
| Соль таблетированная NaCl, мешок 25 кг | раз в 1–2 дня | от 800 ₽ | 96 000–192 000 ₽ |
| ОЭДФК (ингибитор коррозии), канистра 20 кг | раз в 2–4 мес. | от 5 000 ₽ | 15 000–30 000 ₽ |
| Сульфит натрия Na₂SO₃ (раствор), 20 л | раз в 1–2 мес. | от 2 500 ₽ | 15 000–30 000 ₽ |
| Смола BETASOFT (перезасыпка 2 колонн, 14 мешков) | раз в 3–5 лет | от 70 000 ₽ | 14 000–23 300 ₽ |
| Загрузка EcoFerox (перезасыпка 4×1354, 8 мешков) | раз в 5–7 лет | от 40 000 ₽ | 5 700–8 000 ₽ |
| Итого | ~145 700–283 300 ₽/год | ||
* Основная статья расходов — таблетированная соль NaCl (~60% OPEX).
* Для паровых котлов дополнительно: фосфатирование Na₃PO₄ (в барабан котла) + деаэратор (в комплекте котельной).
* КИП (жёсткомер, pH-метр, расходомеры, анализатор Fe) — по проекту.
Параметры фильтроцикла
Обезжелезиватели и умягчители работают независимо:
- • Обратная промывка обезжелезивателей — автоматически по таймеру, поочерёдно, 1 раз в 1–3 дня (20–30 мин на колонну). Остальные 3 колонны работают (11,7 м/ч).
- • Регенерация умягчителей — при исчерпании ёмкости (по расходу или жёсткомеру). Длительность ~60 мин. Расход NaCl — ~16 кг. Вторая колонна автоматически подхватывает поток.
- • Контроль Fe на выходе обезжелезивателей — визуально (прозрачность) или экспресс-тестом.
- • Перезасыпка EcoFerox — раз в 5–7 лет.
- • Перезасыпка смолы BETASOFT — раз в 3–5 лет.
Особенность скважинной воды: состав стабилен в течение года (в отличие от поверхностных источников). Настройка ВПУ — однократная при ПНР, далее работает автоматически.
Сточные воды и дренаж
Обратная промывка обезжелезивателей: взвесь Fe(OH)₃, ~200 л на колонну поочерёдно. Регенерация умягчителей: солевой раствор NaCl + CaCl₂, ~300–500 л на цикл.
Суммарный объём стоков
~30–50 м³/мес (промывки + регенерация, при круглосуточной работе)
Совместимость с септиком
Промывочная вода обезжелезивателей содержит Fe(OH)₃ — может потребовать отстаивание перед сбросом. Регенерат умягчителей — высокое содержание NaCl. Сброс в промканализацию, согласование с водоканалом.
Требования к подключению
Водоснабжение
От 2,5 атм на входе. Компрессор аэрации — встроенный. Насос ВД не требуется. При давлении < 2,5 атм — повысительный насос.
Температура воды
+5…+40 °C. Оптимально +8…+20 °C (типичная температура артезианской воды).
Канализация (дренаж)
Дренаж Ø50 мм. Промывочная вода обезжелезивателей — кратковременно до 1,5 м³/ч. Регенерация умягчителей — до 1 м³/ч (15–20 мин). Свободный слив без подпора.
Электричество
220 В, обычные розетки. Компрессор аэрации — ~100 Вт. Клапаны F67Q1 — 4 × 5 Вт. Клапаны F74A3 — 2 × 15 Вт. Станции дозирования — 2 × 15 Вт. Суммарно ~180 Вт. 380 В не требуется.
Помещение
Отапливаемое помещение +5…+40 °C. Площадь — от 14 м². Вентиляция (отвод аэрационного воздуха). Подвод воды, дренаж Ø50, розетка 220 В. Хранение соли — 5–10 мешков.
Габариты и размещение
| Оборудование | Габариты |
|---|---|
| Обезжелезиватели 1354 (×4) | 4 × (Ø340 × 1 400 мм), шаг 400 мм |
| Умягчители 1865/F74A3 (×2) | 2 × (Ø460 × 1 850 мм), солевой бак 100 л |
| Бак-накопитель 2000 л | Ø1 200 × 1 700 мм |
| Станции дозирования (×2) + баки реагентов | 2 × (400 × 300 × 500 мм), баки реагентов 2 × 60 л |
Площадь под оборудование — 13–14 м². С учётом проходов и хранения соли — 16–20 м².
Частые вопросы
Почему обезжелезивание обязательно перед умягчителем?
Подходит ли для водогрейных и паровых котлов одновременно?
Какой диапазон Fe удаляет схема?
Зачем ОЭДФК, если есть умягчитель?
Можно ли без Na₂SO₃?
