ВПУ для водогрейной котельной 3–10 МВт — обратный осмос + дозирование
Деминерализация подпиточной воды для крупных тепловых сетей, до 5 м³/ч чистой воды
1 позиция нет в наличии — будет пропущена
Какую воду вы получите
Что удаляет система
- 98–99% растворённых солей (Ca²⁺, Mg²⁺, Na⁺, Cl⁻, SO₄²⁻, HCO₃⁻, SiO₂) — обратный осмос
- Механические примеси > 20 мкм — батарея осветлительных фильтров 4×2162
- Жёсткость до < 0,02 мг-экв/л (норма по РД — 0,1 мг-экв/л)
- Растворённый O₂ — дозирование Na₂SO₃ до нормы < 0,05 мг/л (РД 24.031.120-91, табл. 1)
Что НЕ удаляет (нужна другая схема)
- Fe > 0,3 мг/л — коллоидное и окисленное железо вызывает необратимое загрязнение мембран. Требуется предварительное обезжелезивание.
- Свободный хлор — разрушает полиамидный слой мембран. При хлорированном водоснабжении — угольный предфильтр (AK47) или дозирование бисульфита натрия.
Что изменится в воде
Пермеат: жёсткость < 0,02 мг-экв/л, солесодержание 10–50 мг/л, O₂ < 0,05 мг/л (после дозирования Na₂SO₃). После коррекции pH до 8,0–9,5 — соответствует РД 24.031.120-91, табл. 1 для водогрейных котлов до 115 °C.
Защита техники от накипи
Обратный осмос удаляет 98–99% солей жёсткости — карбонатные и сульфатные отложения практически исключены. 1 мм накипи = потеря КПД 2–5%, перерасход газа 8–12% (ЦКТИ).
Комплектация оборудования

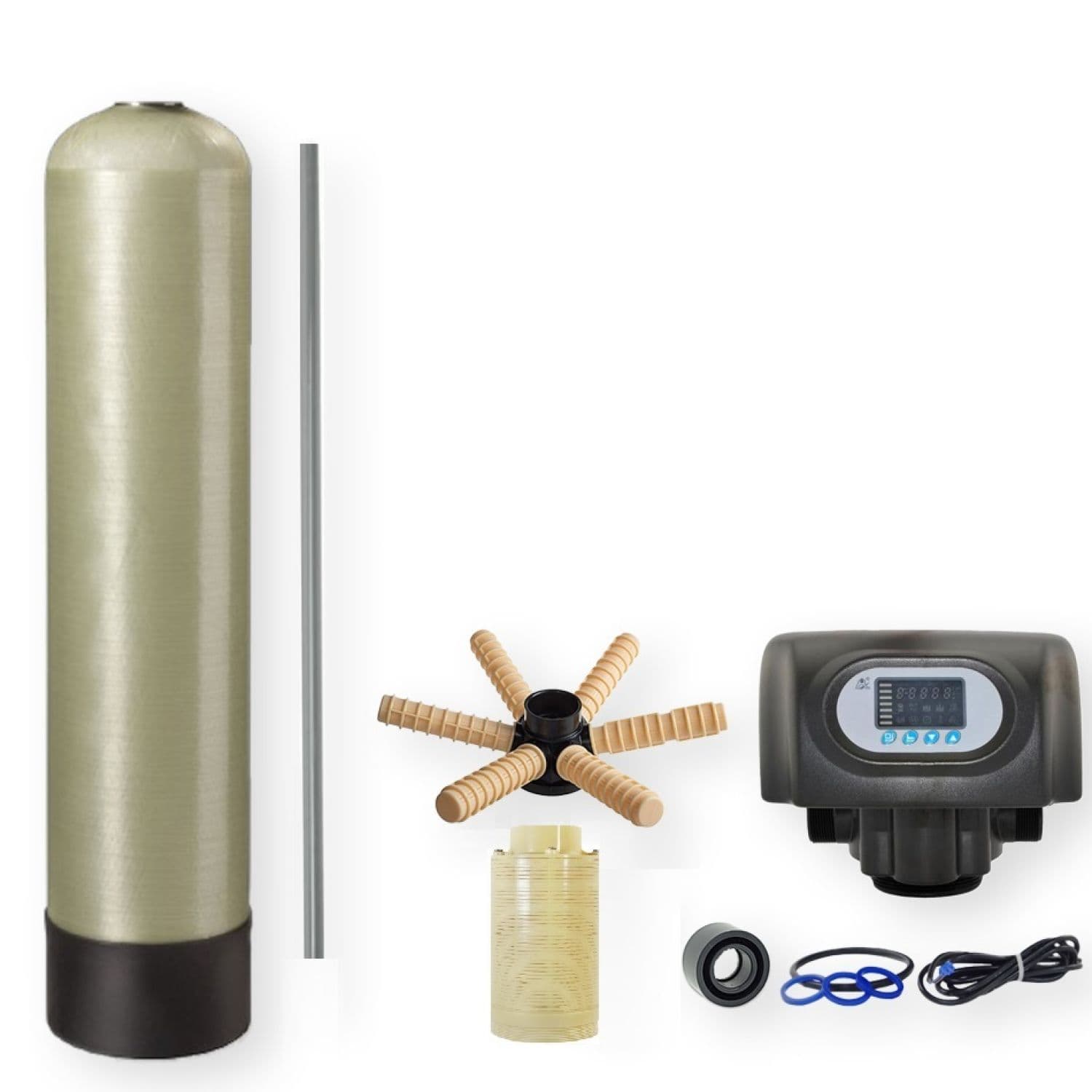

Батарея из 4 параллельных фильтров осветления. Колонна 2162 (Ø533 мм). Скорость фильтрации: 4 в работе — 9,0 м/ч, при промывке одного — 11,9 м/ч. Загрузка EcoFerox — задержание взвесей до 5–20 мкм, защита мембран RO от абразивного повреждения. Клапан F75A1 — автоматическая обратная промывка с поочерёдным отключением колонн.

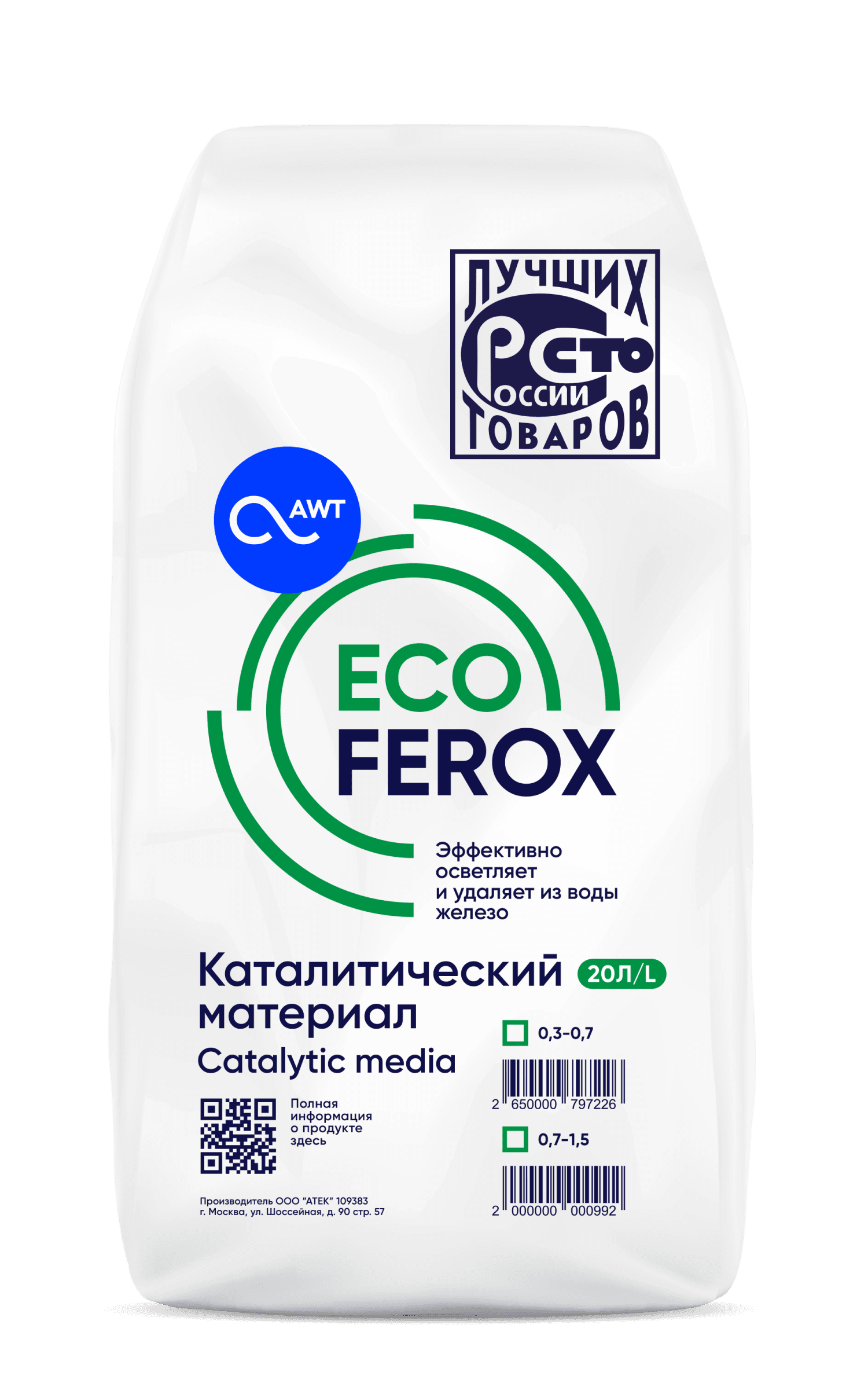

Фильтрующая загрузка осветлительных фильтров. По 4 мешка (80 л) на колонну 2162, 16 мешков на 4 колонны. Ресурс 5–7 лет.
Подстилающий слой на нижнем дистрибьюторе. По 1 мешку на колонну. Не расходуется.

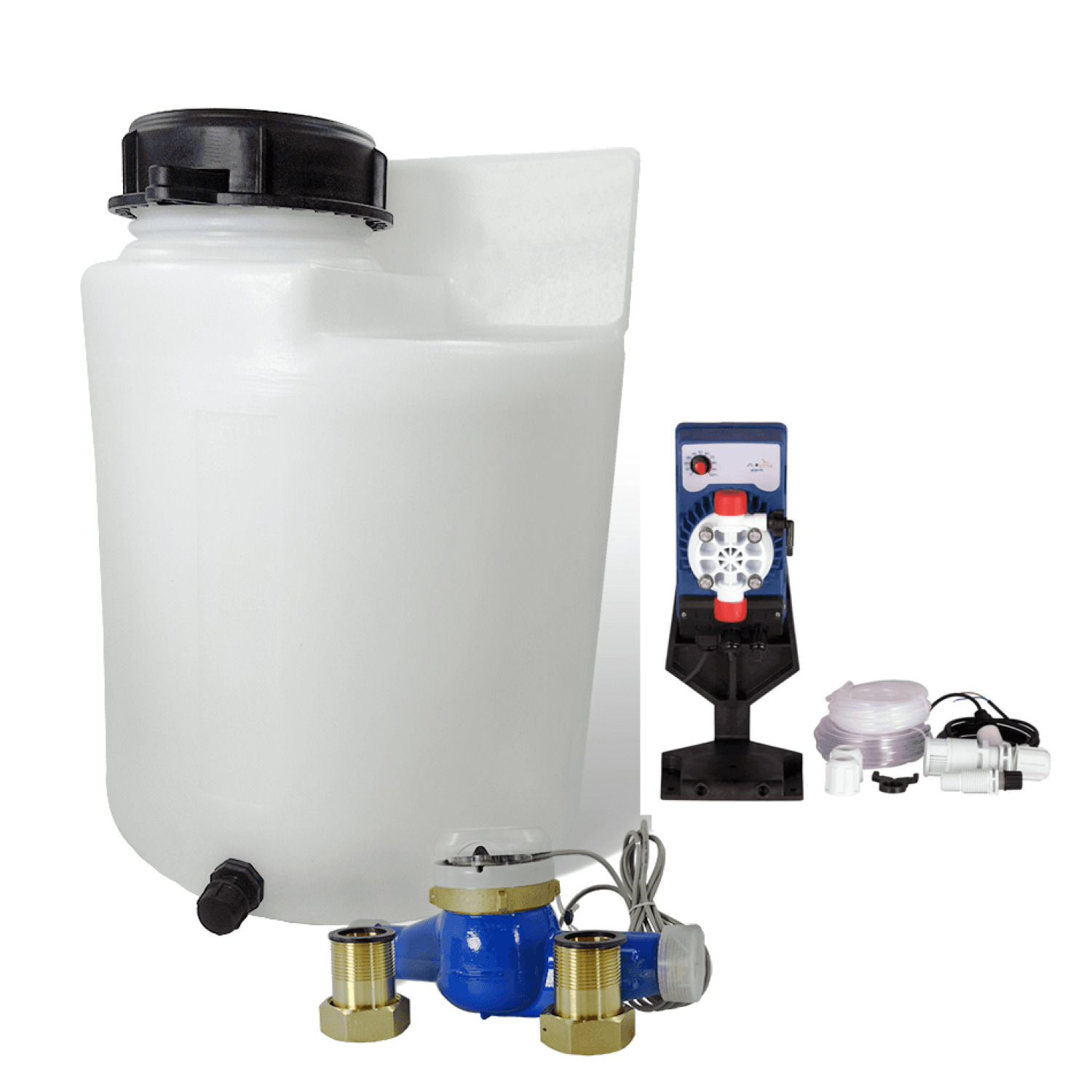

Дозирование антискаланта перед мембранами — 3–5 мг/л. Импульсное по водосчётчику DN50. Предотвращает отложения CaCO₃, CaSO₄, SiO₂ на мембранах. Без антискаланта срок службы мембран сокращается в 2–3 раза.
Пусковой запас на 2–3 месяца. Расход ~3–5 мг/л × объём исходной воды. Дозирование автоматическое — по импульсу расходомера.
Промышленная установка обратного осмоса на мембранах 8040. Селективность 98–99%. Жёсткость пермеата < 0,02 мг-экв/л при исходной 5–15 °Ж. Степень извлечения 60–75% (настраивается при ПНР). Встроенный насос высокого давления ~4 кВт. Рама из нержавеющей стали.

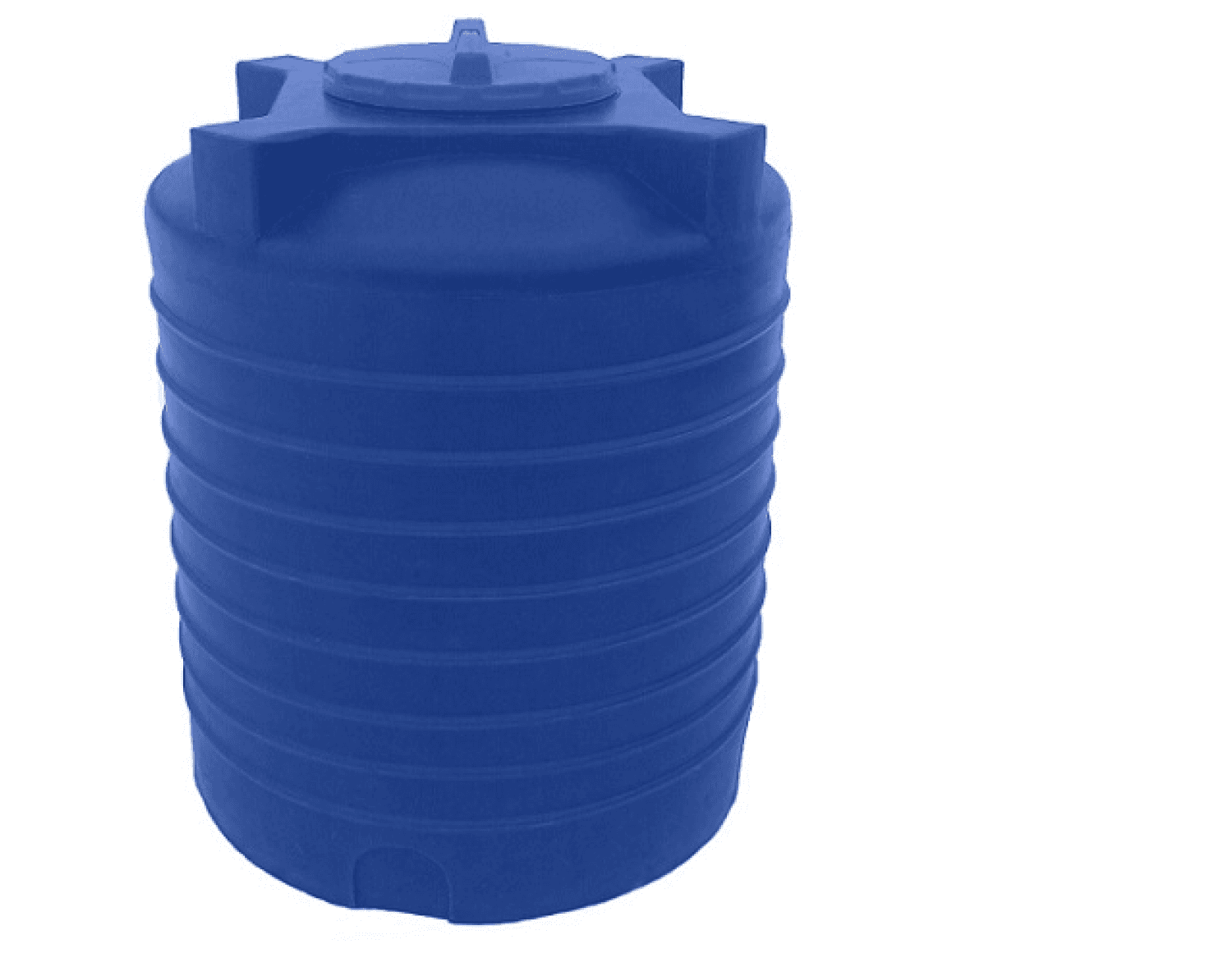

Буфер пермеата. Компенсирует пиковые расходы подпитки и обеспечивает запас на время химической промывки мембран (2–4 ч). Объём 2000 л — запас на 20–40 мин подпитки при полной нагрузке.
Дозирование NaOH в пермеат — коррекция pH с 5,5–6,5 до нормы 8,0–9,5. Пермеат обратного осмоса имеет кислую реакцию из-за растворённого CO₂. Кислая среда ускоряет коррозию трубопроводов. Коррекция pH обязательна по РД 24.031.120-91.
Дозирование ингибитора коррозии в линию подпитки. Создаёт защитную плёнку на внутренних поверхностях трубопроводов и теплообменников. Отдельный бак — NaOH и ингибитор несовместимы в концентрированном растворе.
Дозирование Na₂SO₃ для связывания растворённого кислорода в пермеате. Мембраны RO не задерживают растворённые газы — O₂ в пермеате ~8 мг/л (норма < 0,05 мг/л по РД 24.031.120-91, табл. 1). Расход: 8 мг Na₂SO₃ на 1 мг O₂. Без дозирования — содержание O₂ в 160 раз выше нормы, кислородная коррозия трубопроводов и теплообменников.
1 позиция нет в наличии — будет пропущена
Стоимость обслуживания
| Расходник | Периодичность | Стоимость | В год |
|---|---|---|---|
| Антискалант Aminat K, канистра 22 кг | раз в 2–3 мес. | от 6 000 ₽ | 24 000–36 000 ₽ |
| NaOH (раствор), канистра 20 л | раз в 1–2 мес. | от 2 000 ₽ | 12 000–24 000 ₽ |
| Ингибитор коррозии, канистра 20 л | раз в 2–3 мес. | от 3 500 ₽ | 14 000–21 000 ₽ |
| Сульфит натрия (раствор), канистра 20 л | раз в 1–2 мес. | от 2 500 ₽ | 15 000–30 000 ₽ |
| Химическая промывка мембран (кислотная + щелочная, реагенты) | раз в 3–6 мес. | от 5 000 ₽ | 10 000–20 000 ₽ |
| Замена мембран 8040 (комплект) | раз в 3–5 лет | от 80 000 ₽ | 16 000–26 700 ₽ |
| Итого | ~91 000–157 700 ₽/год | ||
* Расход реагентов определяется качеством исходной воды и режимом подпитки. Точный расчёт — по результатам анализа воды.
* При хлорированном водоснабжении — дополнительно угольный фильтр (загрузка AK47). Замена угля — раз в 2–3 года (~15 000 ₽).
* Для котельных > 10 МВт — индивидуальный подбор обратного осмоса (параллельные установки или более производительная модель).
Параметры фильтроцикла
Обратный осмос работает непрерывно. Периодическое обслуживание:
- • Химическая промывка мембран (кислотная + щелочная) — раз в 3–6 мес., 2–4 ч. Признаки необходимости: рост перепада давления на 15%, снижение селективности, падение производительности на 10%.
- • Замена мембран 8040 — раз в 3–5 лет (при штатном дозировании антискаланта и своевременной химической промывке).
- • Обратная промывка осветлительного фильтра — автоматически по таймеру, 1 раз в 1–3 дня (15–20 мин).
На время химической промывки подача пермеата прекращается — расход покрывается из бака-накопителя.
Сточные воды и дренаж
Концентрат обратного осмоса — непрерывный сброс при работе установки. Степень извлечения 60–75%: из 8 м³/ч исходной воды ~5 м³/ч пермеат, ~3 м³/ч концентрат. Солесодержание концентрата — в 2,5–4 раза выше исходной воды, токсичные компоненты отсутствуют.
Суммарный объём стоков
~2 200 м³/мес концентрата (при круглосуточной работе на полной производительности)
Совместимость с септиком
Сброс концентрата — в промканализацию. При подключении к городской канализации — согласование с водоканалом по ПДК солей. Концентрат может использоваться для технических нужд (подпитка оборотных систем, промывка), если солесодержание укладывается в нормативы.
Требования к подключению
Водоснабжение
От 2,5 атм на входе осветлительного фильтра. Насос высокого давления обратного осмоса — встроенный, создаёт рабочее давление 8–15 атм на мембранах.
Температура воды
+5…+35 °C. При t < +10 °C — потеря производительности ~3%/°C. При +5 °C — снижение до 85% от номинала. Учитывать при проектировании.
Канализация (дренаж)
Дренаж Ø50–63 мм в промканализацию. Расход концентрата — до 3 м³/ч (непрерывно). Свободный слив без подпора. Воздушный разрыв струи.
Электричество
380 В, 3 фазы. Насос ВД AWT RO 5 — ~4 кВт. Станции дозирования — 4 × 15 Вт. Клапаны фильтров — 4 × 5 Вт. Суммарно ~4,1 кВт. Рекомендуется стабилизатор напряжения.
Помещение
Отапливаемое помещение +5…+35 °C. Площадь — от 25 м². Вентиляция (отвод тепла ~4 кВт). Проход ≥1,2 м с торца рамы обратного осмоса для извлечения мембранных элементов. Подвод воды, промканализации, электрики 380 В.
Габариты и размещение
| Оборудование | Габариты |
|---|---|
| Осветлительные фильтры 2162 (×4) | 4 × (Ø540 × 1 600 мм), расстояние между колоннами 300 мм |
| Установка обратного осмоса AWT RO 5 (рама с насосом) | ~1 800 × 900 × 1 800 мм (занимает ~1,6 м² пола) |
| Бак-накопитель пермеата 2000 л | Ø1 200 × 1 700 мм (занимает ~1,1 м² пола) |
| Станции дозирования (×4) + баки реагентов | 4 × (400 × 300 × 500 мм), баки реагентов 4 × 60 л |
Площадь под оборудование — 21 м². С учётом проходов 700 мм, зоны химической промывки и хранения реагентов — 25–30 м². Отдельное помещение ВПУ.
Частые вопросы
Почему обратный осмос, а не Na-катионирование?
Как выбрать степень извлечения при ПНР?
Нужен ли угольный фильтр?
Как контролировать работу обратного осмоса?
Подходит ли для котельной > 10 МВт?
Зачем четыре контура дозирования?
