ВПУ для водогрейной котельной до 2 МВт — умягчение + дозирование
Подпиточная вода для систем отопления и ГВС, производительность 0,5–1,8 м³/ч
1 позиция нет в наличии — будет пропущена
Какую воду вы получите
Что удаляет система
- Соли жёсткости (Ca²⁺, Mg²⁺) — Na-катионирование, остаточная жёсткость < 0,1 мг-экв/л
- Механические примеси > 20 мкм — батарея осветлительных фильтров 3×1354
- Растворённый O₂ (частично) — химическое связывание Na₂SO₃
Что НЕ удаляет (нужна другая схема)
- Fe, Mn — при содержании > 0,3 мг/л требуется обезжелезивание перед умягчителем. Железо необратимо отравляет катионит.
- Солесодержание — Na-катионирование заменяет Ca²⁺/Mg²⁺ на Na⁺, общая минерализация не снижается
- Свободный хлор — при хлорированном водоснабжении установить угольный предфильтр (загрузка AK47). Хлор ускоряет деградацию катионита.
Что изменится в воде
Подпиточная вода: жёсткость < 0,1 мг-экв/л, O₂ < 0,05 мг/л, pH 8,0–9,5. Соответствует РД 24.031.120-91, табл. 1 для водогрейных котлов с температурой до 115 °C. Ингибитор коррозии + сульфит натрия обеспечивают защиту теплообменных поверхностей и трубопроводов.
Защита техники от накипи
1 мм накипи на теплообменной поверхности: потеря КПД 2–5%, перерасход газа 8–12% (ЦКТИ, методические указания). Na-катионирование практически исключает карбонатные и сульфатные отложения при поддержании остаточной жёсткости < 0,1 мг-экв/л.
Комплектация оборудования
Батарея из 3 параллельных фильтров осветления. Скорость фильтрации: 3 в работе — 7,0 м/ч, при промывке одного — 10,5 м/ч. Загрузка EcoFerox — задержание взвесей до 5–20 мкм. Клапан F67Q1 — автоматическая обратная промывка по таймеру с поочерёдным отключением колонн.
Фильтрующая загрузка осветлительных фильтров. По 2 мешка (40 л) на колонну, 6 мешков на 3 колонны. Ресурс 5–7 лет.
Подстилающий слой на нижнем дистрибьюторе. По 1 мешку на колонну. Не расходуется.
Две параллельные колонны 1252 с попеременной регенерацией — непрерывная подача умягчённой воды. Производительность до 1,8 м³/ч на колонну. Клапан Runxin F116Q3 — переключение по расходомеру или таймеру. Ёмкость катионита — ~95 г-экв CaCO₃ на колонну (при загрузке 55 л смолы).
Сильнокислотный гелевый катионит. 5 мешков (125 л) — по ~55 л рабочего слоя на колонну + запас. Обменная ёмкость — 1,7 г-экв/л. Рабочий диапазон pH 1–14, температура до 120 °C. Ресурс — 3–5 лет при штатной регенерации.
Подстилающий слой для колонн умягчителей. Не расходуется.

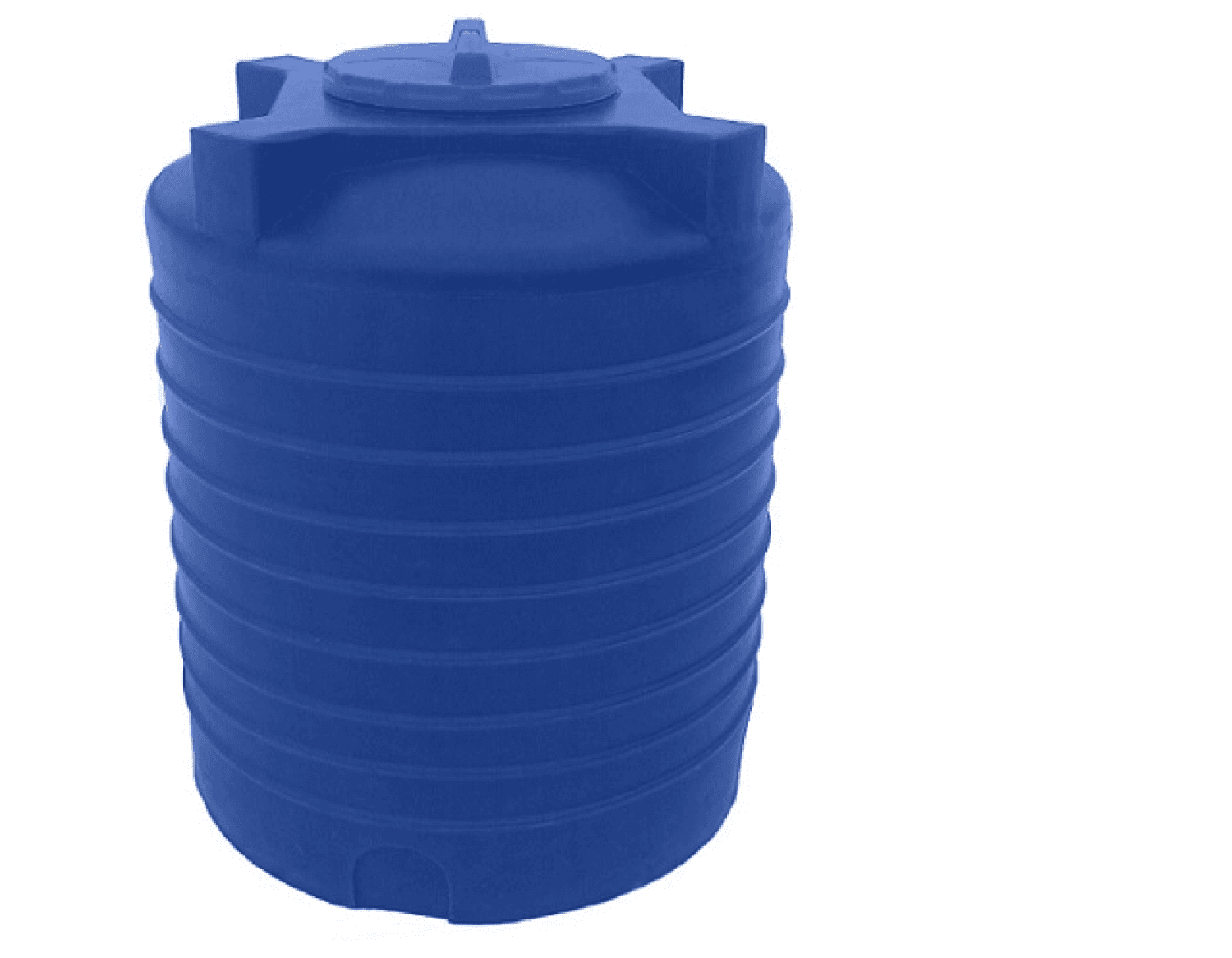

Буферная ёмкость умягчённой воды. Компенсирует пиковые расходы подпитки и обеспечивает стабильную подачу при регенерации одной из колонн дуплекса (40–60 мин). Запас — 15–30 мин подпитки при среднем расходе.
Дозирование ингибитора коррозии (ОЭДФК или аналог) — 5–15 мг/л. Импульсное дозирование по водосчётчику DN50. Защита внутренних поверхностей трубопроводов и теплообменников от кислородной и углекислотной коррозии.
Дозирование Na₂SO₃ для связывания растворённого кислорода. Расход — 8 мг Na₂SO₃ на 1 мг O₂. Обеспечивает снижение O₂ до нормы < 0,05 мг/л (РД 24.031.120-91, табл. 1, t ≤ 115 °C). Отдельный бак — сульфит несовместим с ОЭДФК в концентрированном растворе.
Пусковой запас NaCl для регенерации: 4 мешка (100 кг) — на первые 4 цикла регенерации двух колонн. Таблетированная форма — равномерное растворение без нерастворимого остатка.
1 позиция нет в наличии — будет пропущена
Стоимость обслуживания
| Расходник | Периодичность | Стоимость | В год |
|---|---|---|---|
| Соль таблетированная, 25 кг | 2–4 мешка/мес | от 2 700 ₽ | 32 400–43 200 ₽ |
| Ингибитор коррозии ОЭДФК, канистра 20 л | раз в 2–3 мес. | от 3 500 ₽ | 14 000–21 000 ₽ |
| Сульфит натрия (раствор), канистра 20 л | раз в 2–3 мес. | от 2 500 ₽ | 10 000–15 000 ₽ |
| Смола ионообменная BETASOFT 25 л (5 мешков на перезасыпку 2 колонн) | раз в 3–5 лет | от 40 500 ₽ | 8 100–13 500 ₽ |
| Итого | ~64 500–92 700 ₽/год | ||
* Расход соли определяется жёсткостью исходной воды и объёмом подпитки. При жёсткости 10 °Ж и подпитке 30 м³/сут — ~6 регенераций в неделю, ~75 кг NaCl/мес.
* Реагенты (ОЭДФК, Na₂SO₃) приобретаются у поставщиков хим. реагентов — в каталоге отсутствуют.
* Загрузка EcoFerox — несменяемая, ресурс 5–7 лет. Гравий кварцевый — подстилающий слой, работает весь срок службы колонн.
Параметры фильтроцикла
Расход NaCl на регенерацию — 6 кг на колонну. Межрегенерационный период зависит от жёсткости исходной воды и расхода:
- • 5 °Ж — ~19 м³ между регенерациями
- • 10 °Ж — ~9,5 м³
- • 15 °Ж — ~6,3 м³
Дуплексная система: одна колонна работает, вторая в резерве или на регенерации (40–60 мин). Переключение автоматическое — по расходомеру или таймеру. Непрерывная подача умягчённой воды обеспечивается при любой схеме переключения.
Сточные воды и дренаж
Сток ВПУ — регенерационные воды умягчителей: раствор NaCl ~10 г/л, объём 150–200 л на одну регенерацию. Дуплексная система: регенерации чередуются, одна колонна каждые 3–7 дней (зависит от жёсткости и расхода подпитки). Промывочная вода осветлительных фильтров (3 колонны) — взвесь без химических добавок.
Суммарный объём стоков
600–2 400 л/мес (зависит от жёсткости воды и объёма подпитки)
Совместимость с септиком
Сброс в промканализацию. NaCl ~10 г/л — в пределах ПДК для промышленных стоков (СанПиН). При отсутствии промканализации — дренажный колодец или накопительная ёмкость с последующим вывозом.
Требования к подключению
Водоснабжение
2,5–6,0 атм на входе. Ниже 2,5 атм — не обеспечивается обратная промывка загрузки. Выше 6 атм — установить редуктор давления.
Температура воды
+5…+40 °C. Выше 40 °C — деструкция ионообменной смолы. Оптимально +10…+25 °C.
Канализация (дренаж)
Дренаж Ø32–50 мм в промканализацию. Расстояние до слива — до 5 м. Воздушный разрыв струи обязателен (СП 30.13330).
Электричество
220 В, 3 розетки с заземлением. Клапаны фильтров — 3 × 5 Вт; клапан умягчителя — 5 Вт; станции дозирования — 2 × 15 Вт. Суммарно ~55 Вт.
Помещение
Отапливаемое помещение +5…+35 °C, влажность до 80%. Вентиляция. Доступ для обслуживания: засыпка соли, долив реагентов, ревизия клапанов. Подвод воды, промканализация, электрика.
Габариты и размещение
| Оборудование | Габариты |
|---|---|
| Осветлительные фильтры 1354 (×3) | 3 × (Ø340 × 1 400 мм), расстояние между колоннами 300 мм |
| Умягчитель 1252 (×2 колонны + клапан F116Q3) | 2 × (Ø310 × 1 500 мм), расстояние между колоннами 400 мм |
| Солевые баки (×2) | 2 × (Ø400 × 700 мм) |
| Бак-накопитель 1000 л | Ø1 080 × 1 300 мм (занимает ~0,9 м² пола) |
| Станции дозирования (×2) | 2 × (400 × 300 × 500 мм) |
Площадь под оборудование — 10 м². С учётом проходов 700 мм и зоны обслуживания — 12–16 м². Типовое размещение: помещение котельной или отдельное техническое помещение.
Частые вопросы
Как определить межрегенерационный период и расход соли?
При каком качестве исходной воды Na-катионирование неприменимо?
Зачем два контура дозирования?
Какие нормы качества подпиточной воды по РД 24.031.120-91?
Можно ли обойтись без дозирования?
Что делать при содержании железа > 0,3 мг/л?
