Электропроводность — самый быстрый и дешёвый способ оценить минерализацию воды. Каплю опустил, кнопку нажал — через секунду цифра в мкСм/см. По этой цифре оператор понимает: вода идёт из скважины или из городского водопровода, исправен обратный осмос или мембраны пробиты, держит установка ионного обмена или пора регенерировать смолу, нужно делать продувку котла или ещё рано.
Электропроводность не заменяет полный анализ воды. Она не покажет железо, кремний, органику и микробиологию. Но как сигнал тревоги и параметр для непрерывного контроля — это инструмент, который стоит в каждой установке водоподготовки от бытового фильтра до промышленного котельного контура.
Что такое электропроводность воды
Чистая вода — плохой проводник тока. Молекулы H₂O нейтральны, и переносить заряд между электродами им нечем. Электрический ток в воде создают ионы — заряженные частицы, которые появляются при растворении солей, кислот и щелочей.
Хлорид натрия в воде распадается на катион Na⁺ и анион Cl⁻. Сульфат кальция — на Ca²⁺ и SO₄²⁻. Гидрокарбонат магния — на Mg²⁺ и HCO₃⁻. Чем больше ионов в единице объёма, тем выше способность воды проводить ток. Эту способность и называют удельной электропроводностью.
Удельная электропроводность измеряется в сименсах на метр (См/м) по СИ, но в практике водоподготовки используют производные единицы — микросименс на сантиметр (мкСм/см) для природных и подготовленных вод и миллисименс на сантиметр (мСм/см) для концентрированных растворов. В старых справочниках встречается «мхо/см» (mhos/cm) — это синоним сименса, оставшийся от англоязычной литературы. 1 мхо = 1 См, поэтому показания не пересчитываются.
Единицы измерения и обратная величина
Стандартные единицы для воды:
- мкСм/см (μS/cm) — для природных, подготовленных и пресных вод. Основная рабочая единица.
- мСм/см (mS/cm) — для солёных, концентрированных растворов, морской воды. 1 мСм/см = 1000 мкСм/см.
- МОм·см (МΩ·cm) — обратная величина для ультрачистой воды. Удельное сопротивление = 1 / электропроводность.
Чем чище вода — тем меньше ионов, тем ниже электропроводность и тем выше удельное сопротивление. На границе ультрачистоты значения в мкСм/см становятся неудобными — слишком много нулей после запятой. Поэтому для пермеата EDI и воды для фармацевтики традиционно говорят в МОм·см.
Перевод простой: 1 / (электропроводность в мкСм/см) = удельное сопротивление в МОм·см. Электропроводность 0,1 мкСм/см соответствует сопротивлению 10 МОм·см. Электропроводность 0,055 мкСм/см — это 18,2 МОм·см, теоретический предел для воды при 25 °C.
Типичные значения электропроводности
Ориентиры для практической работы — пригодятся, чтобы быстро оценить, насколько ваши показания соответствуют ожидаемым.
| Тип воды | Электропроводность | Удельное сопротивление |
|---|---|---|
| Теоретический предел чистоты H₂O при 25 °C | 0,055 мкСм/см | 18,2 МОм·см |
| Вода после EDI (электродеионизация) | 0,055–0,2 мкСм/см | 5–18 МОм·см |
| Вода после смешанного ионного обмена (MB) | 0,1–1 мкСм/см | 1–10 МОм·см |
| Дистиллированная (лабораторный дистиллят) | 1–10 мкСм/см | 0,1–1 МОм·см |
| Пермеат однопроходного обратного осмоса | 5–50 мкСм/см | 0,02–0,2 МОм·см |
| Конденсат пара | 5–25 мкСм/см | — |
| Дождевая вода | 20–100 мкСм/см | — |
| Городская питьевая вода | 200–500 мкСм/см | — |
| Скважинная вода | 500–2500 мкСм/см | — |
| Котловая вода (после концентрирования) | 2000–7000 мкСм/см | — |
| Морская вода | ~50 000 мкСм/см (50 мСм/см) | — |
Если городская вода у вас 1500 мкСм/см — скорее всего, артезианская скважина или вода из подземного источника с высокой жёсткостью. Если вода после RO даёт 200 мкСм/см вместо ожидаемых 20 мкСм/см — пробита мембрана или потеряно уплотнение. Если вода после EDI показывает 1 мкСм/см вместо 0,1 — забит модуль или нет нормального тока через камеры. Эти расхождения видно сразу и без сложных анализов.
Электродеионизация воды (EDI)
Промышленные модули и установки электродеионизации (ЭДИ/EDI) для получения деионизированной, деминерализованной и ультрачистой воды.
Связь с TDS и общим солесодержанием
TDS (Total Dissolved Solids, общее солесодержание) — это масса всех растворённых веществ в воде, выраженная в мг/л. По определению TDS измеряют гравиметрически: выпаривают 1 литр воды, остаток высушивают при 105 °C и взвешивают. Это лабораторный метод, занимает 2–3 часа.
Электропроводность связана с TDS, но не равна ему. Связь приближённая:
TDS (мг/л) ≈ электропроводность (мкСм/см) × k
где коэффициент k для разных типов воды:
- 0,50 — пермеат RO, дистиллят, дождевая вода (слабоминерализованные, мало карбонатов)
- 0,55–0,60 — преимущественно хлоридная минерализация (морская вода, рассолы)
- 0,65–0,70 — природные воды с высокой долей карбонатов и сульфатов (большинство скважин и водопроводов в РФ)
- 0,80–0,90 — вода с большим содержанием сильных кислот или щелочей
Бытовые «TDS-метры» — это обычные кондуктометры, которые умножают электропроводность на фиксированный коэффициент (обычно 0,50 или 0,67) и показывают условные «ppm». В реальных условиях ошибка такого пересчёта 15–30 %. Для качественной оценки сойдёт, для регламентных измерений нужен лабораторный TDS или сертифицированный кондуктометр с отдельным выводом электропроводности.
Поэтому в журналах эксплуатации мы рекомендуем фиксировать именно электропроводность в мкСм/см — это первичные данные. TDS пересчитывают только когда нужно сравнить с нормативом (СанПиН, ГОСТ котловой воды), и пересчёт делают через известный для данного источника коэффициент.
Влияние температуры и компенсация к 25 °C
Подвижность ионов в воде растёт с температурой. Один и тот же образец при 25 °C покажет одну электропроводность, а нагретый до 45 °C — на 40 % выше. Без компенсации сравнивать показания в разное время года и на разных стадиях процесса невозможно.
Принято приводить электропроводность к опорной температуре 25 °C. Все нормативные значения, паспорта оборудования, требования к котловой воде и пермеату относятся именно к 25 °C.
Современные кондуктометры делают температурную компенсацию автоматически — встроенный термодатчик в электроде измеряет температуру воды и применяет поправку. Для природных вод используется линейный коэффициент 2 % на градус, для ультрачистой воды — нелинейная компенсация (стандарт IAPWS), так как у дистиллированной воды температурный коэффициент достигает 5–7 % на градус.
Что важно проверить:
- включена ли автокомпенсация в настройках прибора (ATC — Automatic Temperature Compensation);
- исправен ли термодатчик электрода — на холодной воде он может «застрять» на 25 °C и показания будут заниженными;
- не превышает ли температура образца паспортный диапазон датчика (обычно до 70–80 °C);
- если измеряете горячую котловую воду, дайте образцу остыть до 25–40 °C — иначе погрешность ATC выходит за линейный диапазон.
Что влияет на показания электропроводности
Тип и концентрация ионов

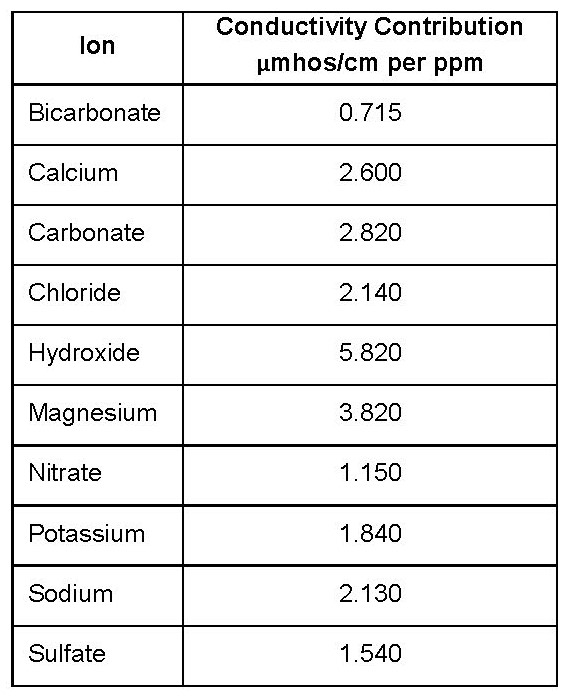

Ионы вносят разный вклад в проводимость. Самые «подвижные» — водородный H⁺ и гидроксильный OH⁻. Поэтому щелочные и кислые растворы при одной и той же массе сухого остатка дают намного бóльшую электропроводность, чем нейтральные солевые. Например, котловая вода с высоким содержанием гидроксидов показывает электропроводность выше, чем рассчитанная по солесодержанию — нужно учитывать вклад OH⁻ отдельно.
Температура
Описано выше — без компенсации к 25 °C показания несравнимы.
Выпадение солей в осадок
Если в системе формируется накипь (карбонат кальция, сульфат кальция), ионы Ca²⁺, CO₃²⁻, SO₄²⁻ выходят из раствора и больше не участвуют в проводимости. Электропроводность уменьшается, хотя сухой остаток воды формально остался прежним — только теперь часть его лежит на стенках труб. Поэтому в системах с риском накипи (градирни, котлы без водоподготовки) контроль только по электропроводности обманчив: реальная нагрузка на оборудование может быть выше, чем показывает прибор.
Органика и неионогенные вещества
Сахар, спирты, масла, нефтепродукты, гуминовые кислоты в нейтральной форме — все они растворяются в воде, но не диссоциируют на ионы. Электропроводность они почти не меняют. Поэтому грязная вода с высокой ХПК (химическим потреблением кислорода) может показывать низкую электропроводность — что не означает, что она пригодна для подачи на мембрану RO. Органика сама по себе для мембран опасна не меньше солей.
Растворённый CO₂
Углекислый газ из воздуха растворяется в воде и образует угольную кислоту H₂CO₃, которая частично диссоциирует на H⁺ и HCO₃⁻. Для пермеата RO и дистиллята это критично: исходная электропроводность 1 мкСм/см может вырасти до 5–10 мкСм/см просто оттого, что бак не герметичен и вода контактирует с атмосферой. Поэтому ультрачистая вода всегда хранится в герметичных контурах под азотной подушкой.
Зачем мерить электропроводность в водоподготовке
Электропроводность — это рабочий параметр непрерывного контроля. По нему оператор и автоматика принимают решения каждую минуту.
Контроль обратного осмоса
На исправной установке RO стоят минимум два кондуктометра: на питающей воде (после предподготовки, перед мембранами) и на пермеате. Соотношение этих двух показаний — селективность мембранного блока:
Селективность по солям (%) = (1 − электропроводность пермеата / электропроводность питающей воды) × 100
Нормальная селективность нового однопроходного RO — 96–99 %. Если падает до 92–93 % при той же питающей воде — повреждена одна из мембран в каскаде или нарушено уплотнение. Это самый чувствительный индикатор состояния мембран, доступный без разборки корпусов.
Контроль ионного обмена
На умягчителях и фильтрах смешанного действия (MB) электропроводность пермеата постепенно растёт по мере истощения смолы. Когда показание превышает уставку (например, 1 мкСм/см для MB-фильтра в линии деионизированной воды), автоматика запускает регенерацию или переключает фильтр на резервный. Без кондуктометра пришлось бы регенерировать «по часам», что либо приводит к проскоку солей в продукт, либо к перерасходу реагентов.
Контроль EDI
Модуль EDI работает в непрерывном режиме, и электропроводность пермеата — единственный параметр, по которому видно, что модуль исправен. Норма для исправного EDI на качественной питающей воде — менее 0,1 мкСм/см (более 10 МОм·см). Дрейф вверх говорит о загрязнении камер, истощении смолы внутри модуля, проблемах с электрическим питанием или росте CO₂ в питающей воде.
Контроль продувки котлов и градирен
В котлах и градирнях вода циркулирует и постепенно концентрируется — испаряется чистая H₂O, соли остаются. Степень концентрирования называется COC (Cycles of Concentration, циклы концентрирования) и контролируется по соотношению электропроводности циркулирующей воды и подпиточной:
COC = электропроводность в системе / электропроводность подпиточной воды
Для котлов низкого давления COC обычно держат 10–25, для котлов высокого давления — 50–100, для градирен — 3–8 (зависит от качества воды и реагентного режима). При превышении уставки автоматика открывает клапан продувки и сбрасывает часть концентрата. Это позволяет не дать накипи и коррозии разрушить котёл и не платить за избыточную продувку, теряя тепло и реагенты.
Контроль конденсата
Конденсат — это сконденсированный пар, в идеале — чистая вода. Электропроводность конденсата должна быть 0,5–5 мкСм/см. Резкий рост до 20–50 мкСм/см означает унос капель котловой воды в пар (вынос солей с паром) или попадание сторонних веществ через теплообменник. По конденсатной электропроводности диспетчер видит работу котла и решает, возвращать ли конденсат в питательный бак или сбрасывать.
Обратный осмос АКВАПЛЕКС
Полный ассортимент в каталоге.
Как измеряют электропроводность
Прибор для измерения называется кондуктометром. Внутри — генератор переменного тока (постоянный ток нельзя — поляризовался бы электрод и испортил показания) и схема измерения сопротивления раствора между электродами. Большинство современных датчиков — двухэлектродные для слабых растворов и четырёхэлектродные для сильных.

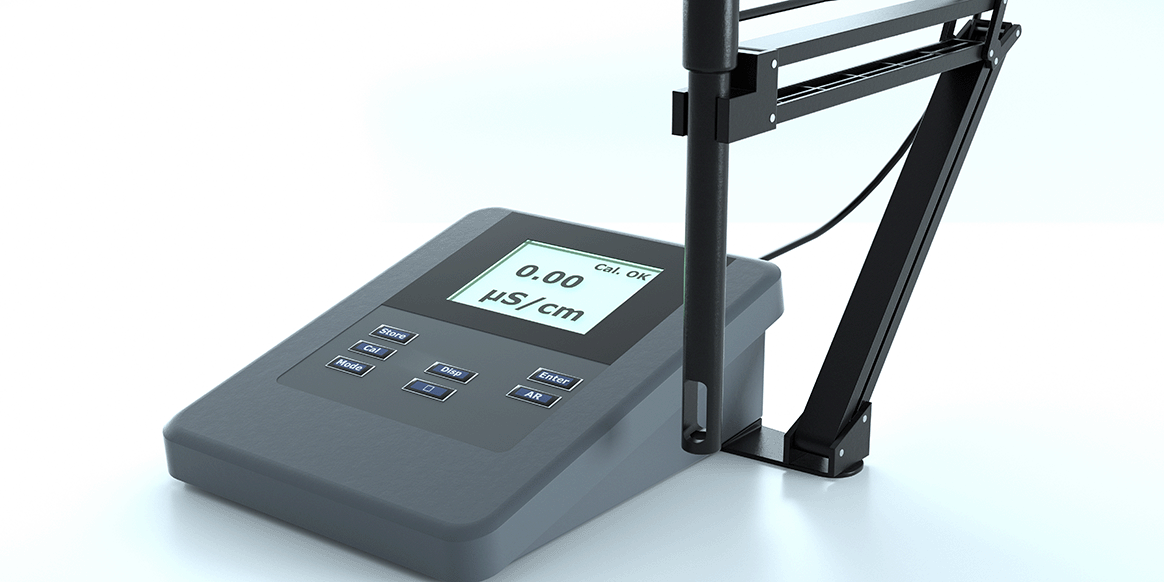

Лабораторные настольные приборы
Стационарные настольные кондуктометры с погружным электродом. Точность 0,5–1 %, диапазон от 0,01 мкСм/см до 200 мСм/см, термокомпенсация автоматическая, калибровка по эталонным растворам KCl. Применяются в лабораториях контроля качества, на ОТК, для арбитражных измерений. Цена — от 30 до 300 тыс. рублей в зависимости от точности и опций.
Портативные приборы оператора
Карманные приборы и водонепроницаемые «карандаши» с защитой IP67. Диапазон обычно 0,1 мкСм/см — 200 мСм/см, точность 1–2 %. Применяются для обходных замеров: проверить пермеат RO в точке отбора, замерить котловую воду, проконтролировать подпитку градирни. Цена — от 5 до 25 тыс. рублей. Главное требование — регулярная калибровка по эталонным растворам.
Поточные промышленные датчики
Встраиваются в трубопровод или в байпасную линию через тройник, передают сигнал 4–20 мА в шкаф автоматики или на верхний уровень АСУ ТП. Используются для непрерывного контроля и формирования сигналов управления (открытие клапана продувки, переключение фильтров, остановка установки по аварии). Бывают двух- и четырёхэлектродные, индуктивные (для агрессивных и грязных сред — нет прямого контакта металла с водой).
Калибровочные растворы
Калибруют кондуктометры по стандартным растворам хлорида калия (KCl) с известной электропроводностью:
- 84 мкСм/см — для ультрачистой воды, пермеата RO, EDI;
- 1413 мкСм/см — для природных и питьевых вод;
- 12,88 мСм/см — для морской воды, котловых концентратов, рассолов.
Калибровать всегда нужно в том диапазоне, в котором прибор будет работать. Калибровать настольный лабораторный прибор по раствору 1413 мкСм/см и потом мерить пермеат EDI 0,1 мкСм/см — неправильно, погрешность вырастет в разы.
Типичные ошибки измерения
Не учитывают температуру
Самая частая ошибка. Оператор фиксирует в журнале 850 мкСм/см после смены, не записывая температуру. На следующей смене другой оператор видит 720 мкСм/см и докладывает о «снижении электропроводности». На самом деле просто похолодало в производственном помещении на 8 °C, и без компенсации это даёт 16 % разницы. Решение — использовать кондуктометры с ATC и фиксировать рядом с показанием температуру образца.
Грязный электрод
На электроде осаждается известковый налёт, биоплёнка, нефтепродукты. Поверхность электрода становится изолированной, прибор показывает заниженное значение. Регулярная проверка — погрузить электрод в раствор с известной электропроводностью (84 мкСм/см или 1413 мкСм/см) и сравнить. При расхождении более 5 % — мыть электрод по инструкции производителя (раствор соляной кислоты 5 % для известковых отложений, изопропанол для масел, спецреагент для биоплёнки) и калибровать заново.
Неподходящий диапазон датчика
Датчик имеет постоянную ячейки K (cell constant), которая определяет рабочий диапазон. K = 0,01 — для ультрачистой воды до 200 мкСм/см. K = 0,1 — стандартный диапазон 1 мкСм/см — 20 мСм/см. K = 1,0 — для солёных растворов до 200 мСм/см. Поставить датчик K = 1,0 на пермеат EDI — получите шум вместо измерения. Поставить K = 0,01 на котловую воду — датчик уйдёт в зашкал. Подбор по диапазону обязателен.
Загрязнение пробы CO₂
Для измерений ультрачистой воды критично. Если набрать пермеат EDI в открытый стаканчик и поставить на стол на 5 минут, электропроводность вырастет с 0,1 до 1–2 мкСм/см просто от растворения атмосферного CO₂. Поэтому ультрачистая вода всегда измеряется поточным датчиком, врезанным в магистраль, либо в специальной кювете с защитой от воздуха. Лабораторные измерения «в стаканчике» для пермеата EDI бесполезны.
Воздушные пузыри в датчике
Для поточных датчиков — частая причина «мигающих» показаний. Воздух из системы скапливается между электродами, ток не проходит через раствор, прибор показывает то правильное значение, то близкое к нулю. Решение — продумать монтаж датчика (направление потока снизу вверх, отсутствие застойных зон), регулярно стравливать воздух через дренаж.
Подмена прибора TDS-метром
Бытовой TDS-метр выдаёт условные «ppm», умножая электропроводность на фиксированный коэффициент. Для регламентных измерений это не подходит: коэффициент в приборе один и тот же, а реальный для вашей воды другой. Купите прибор, который явно показывает мкСм/см и температуру — и работайте с первичными данными. TDS пересчитайте отдельно, если он нужен в отчёте.
Журнал измерений и нормативы
Что должно быть в журнале:
- дата и время измерения;
- точка отбора (входная вода, пермеат, конденсат, котловая вода и т.п.);
- электропроводность в мкСм/см или мСм/см с явной размерностью;
- температура образца, °C;
- прибор и серийный номер (если приборов несколько);
- дата последней калибровки прибора;
- оператор;
- отклонения от уставки и принятые действия.
Уставки для тревог определяются исходя из паспорта оборудования и нормативов на качество продукта. Например, для пермеата RO в водоподготовке котельной малой мощности уставка верхнего предела может быть 50 мкСм/см. Для EDI в фарме — 0,2 мкСм/см. Для котловой воды паровых котлов малой мощности — 3000 мкСм/см. Для котлов высокого давления — 10–50 мкСм/см. Конкретные значения берутся из ГОСТ, СНиП, паспортов котлов и регламентов производителя оборудования.
Что в итоге
Электропроводность — индикатор минерализации воды через её способность проводить ток. Простой, быстрый, дешёвый, повсеместный. Не заменяет полный анализ, но без него современная водоподготовка не работает: ни RO, ни EDI, ни умягчение, ни котёл, ни градирня. Обучите операторов калибровке, ставьте автокомпенсацию температуры, выбирайте датчик под диапазон, ведите журнал — и большая часть проблем с качеством воды будет видна за минуту до того, как они превратятся в аварию.
