Ротаметр — самый распространённый расходомер в промышленной водоподготовке. Его ставят на линиях пермеата и концентрата установок обратного осмоса, на входе в колонны фильтрации, на линиях регенерации умягчителей и дозирования реагентов. Прибор прост по конструкции, но ошибки при считывании показаний — типичная причина неправильной настройки системы, завышенного солепропускания мембран и перерасхода реагентов.
В этой статье разберём, как правильно считывать показания ротаметра в зависимости от формы поплавка, как избежать ошибок параллакса и как пересчитывать расход при работе с растворами, отличающимися от калибровочной воды. Материал адаптирован под задачи отделов эксплуатации и сервисных инженеров, обслуживающих системы водоподготовки.
Что такое ротаметр и как он работает
Ротаметр (поплавковый расходомер, расходомер переменного перепада давления) — это прибор для измерения объёмного расхода жидкости или газа по принципу уравновешивания поплавка в вертикальной конической трубке. Чем больше расход — тем выше поднимается поплавок, тем больше кольцевой зазор между поплавком и стенкой трубки, через который проходит поток.
Равновесие устанавливается в точке, где сила давления потока снизу вверх равна весу поплавка минус выталкивающая сила Архимеда. Шкала наносится на внешнюю или внутреннюю поверхность трубки и калибруется на воду с плотностью 1,0 г/см³ при 20 °C и давлении 1 бар. Погрешность промышленных ротаметров — от ±1,5% до ±4% от верхнего предела измерений.

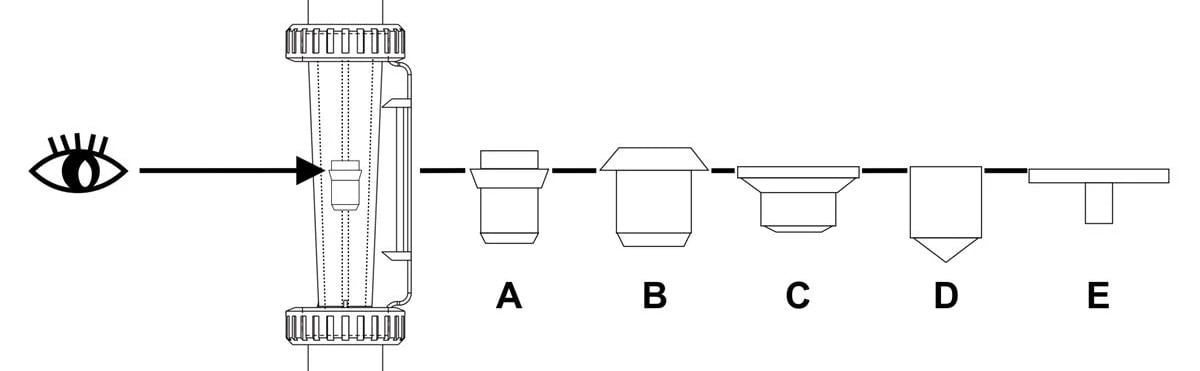

Типы поплавков и точки считывания
Форма поплавка определяет две вещи: характеристику шкалы (линейная или нелинейная) и точку, по которой снимается показание. В промышленных ротаметрах встречается пять базовых типов поплавков, каждый со своим ориентиром для считывания.
Поплавок типа A — шаровой или с максимальным диаметром в середине
Показание снимается по наибольшему диаметру поплавка, то есть по его экватору. Это самый распространённый тип в лабораторных и малогабаритных промышленных ротаметрах. Шкала, как правило, нелинейная — деления у нижних расходов шире, у верхних — плотнее.
Поплавки типов B, C, D, E — конические и цилиндрические
Для этих поплавков показание снимается по верхнему краю (торцевой кромке). Они устанавливаются в средних и крупногабаритных ротаметрах на линиях обратного осмоса, фильтрации и рециркуляции. Шкала у таких конструкций часто линейная — расход пропорционален смещению поплавка.
Сводная таблица: точка считывания по типам поплавков
| Тип поплавка | Форма | Точка считывания | Типовое применение |
|---|---|---|---|
| A | Шаровой, сферический или с выпуклой средней частью | Наибольший диаметр (экватор) | Лабораторные ротаметры, дозирующие линии малого расхода |
| B | Конический с острой верхней кромкой | Верхний край (кромка) | Линии пермеата обратного осмоса |
| C | Цилиндрический с выступом в нижней части | Верхний торец | Линии концентрата, обратной промывки |
| D | С плоской верхней считывающей поверхностью | Верхняя плоскость | Средние расходы 1-10 м³/ч |
| E | Полый облегчённый с торцевой кромкой | Верхняя кромка | Промышленные линии высокого расхода |
Если вы не уверены, к какому типу относится поплавок — посмотрите на шкалу. Производитель всегда наносит горизонтальную чёрную или красную черту, которая показывает эталонную точку считывания. Если такой черты нет, сверьтесь с паспортом прибора.

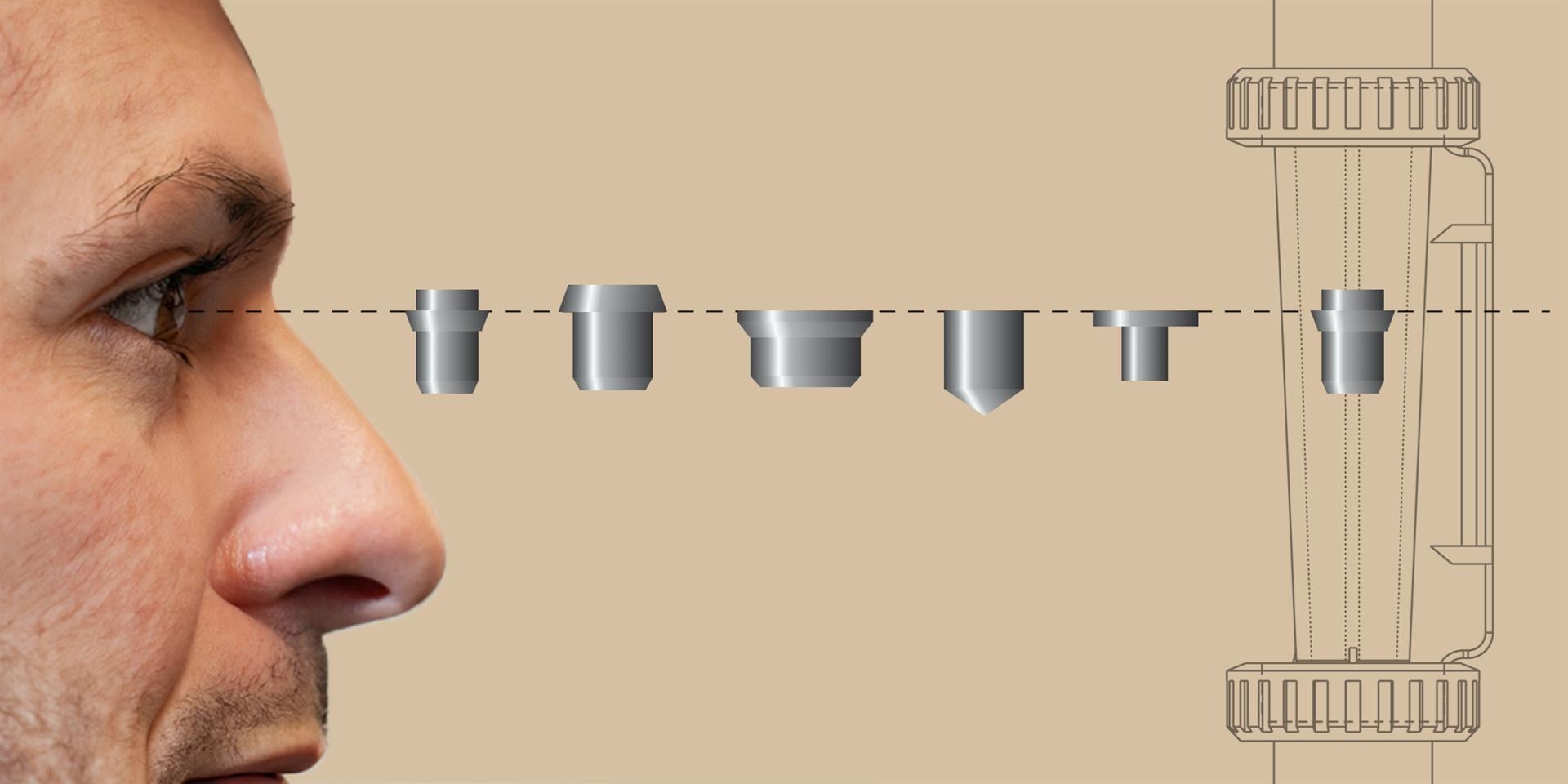

Правильная поза оператора: избегаем параллакса
Вторая по частоте причина ошибок считывания — параллакс. Это оптическое искажение, когда глаз оператора смотрит на шкалу под углом, а не перпендикулярно. Визуально поплавок «сдвигается» относительно делений, и показание получается завышенным или заниженным на 5-10%.
Правила снятия показания:
- Глаз — строго на уровне считывающей точки поплавка. Если ротаметр установлен высоко, пользуйтесь стремянкой или наклоняйте взгляд так, чтобы линия зрения была горизонтальной.
- Линия зрения — перпендикулярна шкале. Смотрите прямо на прибор, а не под углом сбоку.
- Шкала должна быть чистой. Отложения солей, биоплёнка или запотевание стекла искажают видимость. Протирайте корпус мягкой тканью без абразивных чистящих средств.
- Освещение равномерное. Боковая подсветка создаёт тени, которые смещают визуальную точку считывания. Лучше всего — рассеянный свет или фронтальная подсветка.
Обязательные условия монтажа ротаметра
Даже при правильном считывании показаний ротаметр даст неверный результат, если нарушены условия монтажа. Проверьте каждый пункт при вводе в эксплуатацию и при каждом плановом обходе.
Вертикальность
Ротаметры с грузовым поплавком работают только в строго вертикальном положении, потоком снизу вверх. Допустимое отклонение от вертикали — не более 5°. При отклонении на 10° поплавок начинает трогать стенку, появляется трение, и показание может занижаться на 15-25%. Подтяжка монтажных хомутов или установка на отдельный кронштейн помогает удержать прибор строго вертикально.
Прямые участки до и после
Перед ротаметром — прямой участок трубы длиной не менее 5 диаметров условного прохода (5×DN). После прибора — не менее 3×DN. Ближние отводы, тройники, запорная арматура создают турбулентность, и показания становятся нестабильными — стрелка или поплавок «пляшут» в диапазоне ±10%.
Давление и противодавление
Некоторые ротаметры требуют минимального противодавления на выходе (0,5-1 бар) для устойчивой работы поплавка. При работе на свободный сброс (например, дренажная линия обратной промывки) поплавок может «зависать» у верхнего упора или биться о стенку. Если в паспорте указано «минимальное противодавление» — поставьте после ротаметра регулирующий вентиль или ограничивающую шайбу.
Температура жидкости
Стеклянные и поликарбонатные корпуса рассчитаны на рабочие температуры до 60 °C (стекло) и 40 °C (поликарбонат). При кратковременных режимах CIP-мойки горячим раствором (60-80 °C) корпус может треснуть или деформироваться. Для горячих линий используйте металлические ротаметры с магнитной передачей показаний на внешнюю стрелку.
Коррекция показаний для жидкостей, отличных от воды
Шкала заводского ротаметра нанесена по калибровке на дистиллированную воду при 20 °C. Если прибор работает с раствором другой плотности или вязкости — показания будут смещены. Для промышленной водоподготовки это встречается на следующих позициях:
- Концентрат обратного осмоса — плотность 1,005-1,03 г/см³ (при морской воде — до 1,07). Отличие от воды 0,5-7%.
- Рассол регенерации умягчителя — насыщенный раствор NaCl плотностью 1,2 г/см³. Отличие 20%.
- Раствор антискаланта — плотность 1,1-1,2 г/см³, зависит от концентрации.
- Растворы для CIP-мойки — лимонная кислота 2% (ρ ≈ 1,01), NaOH 2% (ρ ≈ 1,02), метабисульфит натрия 1% (ρ ≈ 1,008).
- Горячая вода — при 60 °C плотность падает до 0,983 г/см³, при 80 °C — до 0,972 г/см³.
Формула пересчёта для объёмных ротаметров:
Qфакт = Qшкала × √(ρкалибр × (ρпопл − ρраб) / (ρраб × (ρпопл − ρкалибр)))
где ρпопл — плотность материала поплавка (нержавейка ~ 7,9 г/см³, тефлон ~ 2,2 г/см³), ρкалибр = 1,0 г/см³, ρраб — плотность рабочей жидкости.
На практике для жидкостей с плотностью, близкой к воде (пермеат, слабые растворы реагентов), отклонение укладывается в ±3% и его часто игнорируют. Для рассола NaCl, концентрата морской воды, концентрированных реагентов коррекция обязательна.
Пример расчёта для рассола регенерации
Ротаметр показывает 50 л/ч рассола NaCl плотностью 1,20 г/см³. Поплавок из нержавеющей стали (ρ = 7,9 г/см³). Калибровка — вода (ρ = 1,0 г/см³).
- Числитель: 1,0 × (7,9 − 1,20) = 6,70
- Знаменатель: 1,20 × (7,9 − 1,0) = 8,28
- Корень: √(6,70 / 8,28) = √0,809 = 0,900
- Qфакт = 50 × 0,900 = 45 л/ч — реальный расход на 10% меньше показания шкалы.
Это типичная величина недооценки расхода рассола в умягчителях, которая приводит к неполной регенерации катионита и преждевременному проскоку жёсткости.
Частые ошибки при работе с ротаметрами
| Ошибка | Симптом | Как устранить |
|---|---|---|
| Наклон прибора > 5° | Поплавок царапает стенку, показание прыгает или застревает | Установить по уровню, подкорректировать монтажные хомуты |
| Воздушные пузыри в потоке | Поплавок «дергается» вверх-вниз | Установить воздухоотводчик до ротаметра |
| Отложения на внутренней стенке | Заниженные показания, поплавок поднимается медленно | Разобрать, промыть слабым раствором лимонной кислоты (2%), проверить герметичность при сборке |
| Параллакс (взгляд под углом) | Показание отличается от лабораторных замеров на 5-10% | Смотреть строго перпендикулярно шкале на уровне поплавка |
| Работа с жидкостью другой плотности | Систематическое расхождение с показаниями другого расходомера | Пересчёт по формуле или перекалибровка прибора |
| Пульсации от насоса-дозатора | Поплавок синхронно с тактами насоса прыгает на 20-40% | Установить демпфер пульсаций (пневмогидроаккумулятор) между насосом и ротаметром |
| Нет противодавления на выходе | Поплавок зависает у верхнего упора или вибрирует | Поставить регулирующий вентиль или ограничивающую шайбу после ротаметра |
Где применяется ротаметр в системах водоподготовки
В промышленных установках водоподготовки ротаметры решают четыре базовые задачи: контроль расхода пермеата и концентрата обратного осмоса, контроль расхода при регенерации фильтров, дозирование реагентов и балансировка рециркуляционных контуров.
Обратный осмос
На установке обратного осмоса ротаметры ставят в трёх местах. Первый — на линии пермеата после каждой ступени: позволяет оценить производительность и расчётную степень извлечения (recovery). Второй — на линии концентрата: контролирует объём сброса и рассчитывается на целевую recovery. Третий — на линии рециркуляции концентрата (если установка с частичным возвратом): балансирует гидравлику на хвостовом элементе.
Ротаметр на линии пермеата — стеклянный или прозрачный пластиковый, до 6 бар. На линии концентрата — обычно металлический, так как давление выше (до 15-25 бар в зависимости от типа мембран), и при срыве потока возможен гидроудар, от которого стекло раскалывается.
Регенерация умягчителя
На блоке регенерации катионитного умягчителя ротаметр ставится на линии подачи рассола из солевого бака. Его задача — контролировать расход 30-70 л/ч в зависимости от модели фильтра. Без корректного контроля расхода регенерация идёт либо слишком быстро (соль не успевает контактировать со смолой), либо слишком медленно (перерасход воды и NaCl).
Дозирование реагентов
На линии нагнетания насоса-дозатора ротаметр помогает проверить фактическую производительность и скорректировать настройку длины и частоты хода штока. Здесь обязательно применяется ротаметр с демпфером пульсаций — без него стрелка прыгает в такт насоса и не даёт снять показания.
Промывные и рециркуляционные контуры
На линии обратной промывки осветлительного фильтра или обезжелезивателя расход задаётся ротаметром в диапазоне 10-30 м³/ч на м² сечения слоя. При установке CIP-промывки мембран ротаметр контролирует объёмную скорость циркуляции моющего раствора через мембранный блок — обычно 5-10 м³/ч на один элемент 4040 и 15-25 м³/ч на элемент 8040.
Альтернативы ротаметру
Ротаметр — простой, надёжный и дешёвый прибор, но не единственный. В современных системах водоподготовки он часто уступает место электромагнитным и ультразвуковым расходомерам. Сравнение приведено в таблице.
| Тип расходомера | Погрешность | Цена, тыс. руб | Преимущества | Недостатки |
|---|---|---|---|---|
| Ротаметр (стекло) | ±2-4% | 2-15 | Дёшев, не требует питания, визуальный контроль | Только вертикально, чувствителен к плотности, хрупкий корпус |
| Ротаметр (металл, магнитный) | ±1,5-3% | 15-50 | Высокое давление, горячая среда, возможна передача 4-20 мА | Громоздкий, дороже стеклянного |
| Электромагнитный расходомер | ±0,3-0,5% | 30-200 | Нет движущихся частей, высокая точность, выход на SCADA | Только для проводящих жидкостей (не работает на деионизате и пермеате RO низкой минерализации), требует питания |
| Ультразвуковой (накладной) | ±1-2% | 50-150 | Монтаж без врезки, подходит для чистой воды, пермеата, деионизата | Зависит от качества контакта с трубой, требует настройки |
| Турбинный расходомер | ±0,5-1,5% | 10-60 | Высокая точность, импульсный выход для учёта | Подшипники изнашиваются, чувствителен к взвесям |
Для визуального контроля на месте и ручной регулировки ротаметр остаётся базовым прибором. Для автоматизированных систем с выводом данных в SCADA — применяются электромагнитные или ультразвуковые расходомеры с токовым выходом 4-20 мА или цифровыми протоколами (Modbus, HART).
Подбор ротаметра под задачу
Ошибка в подборе прибора в 80% случаев — причина будущих проблем с показаниями. При подборе ротаметра учтите:
- Диапазон расхода. Рабочая точка должна быть в интервале 30-80% от верхнего предела шкалы. У границ шкалы погрешность прибора возрастает вдвое.
- Рабочее давление. Стекло — до 6 бар, поликарбонат — до 10 бар, металл — до 40-100 бар в зависимости от модели.
- Температура. Стекло — до 60 °C, поликарбонат — до 40 °C, металл — до 200 °C.
- Химическая стойкость материалов. PVC — не работает с органическими растворителями. Поликарбонат — мутнеет от хлора и крепких щелочей. Нержавеющая сталь 316L — подходит для большинства задач водоподготовки, но не для концентрированной HCl. PTFE и Hastelloy — для агрессивных реагентов.
- Присоединительный размер и тип. Для водоподготовительных линий обычно ½"–2" с резьбовым или фланцевым присоединением.
- Плотность рабочей жидкости. Если плотность отличается от 1,0 г/см³ более чем на 5% — заказывайте ротаметр с калибровкой на вашу среду или применяйте пересчёт по формуле.
Подобрать подходящий ротаметр и сопутствующее оборудование для систем водоподготовки можно в нашем каталоге ротаметров и расходомеров. Для нестандартных задач (высокое давление, агрессивная среда, пищевое применение) инженеры АВТ ОСМОС подберут прибор под параметры объекта.
Проверка и поверка ротаметра
Регулярная проверка показаний — часть планово-предупредительного обслуживания системы. Минимальный набор процедур:
Ежемесячно
- Визуальный осмотр на отложения и помутнение корпуса. Протирка снаружи.
- Проверка вертикальности по уровню. Подтяжка хомутов при необходимости.
- При закрытом выходном кране — поплавок должен полностью падать на нижний упор (на 0 по шкале). Если не падает — возможны отложения или заклинивание.
Ежегодно (или по регламенту предприятия)
- Сравнение показаний с эталонным расходомером или методом ведерной проверки (засечь время наполнения ёмкости известного объёма).
- Разборка, чистка внутренней поверхности и поплавка слабыми кислотными или щелочными растворами в зависимости от типа загрязнения.
- Проверка магнитных передач и герметичности уплотнений у металлических ротаметров.
Поверка по ГОСТ 8.122-2022
Для ротаметров, применяемых в коммерческом учёте или на объектах под государственным метрологическим контролем, обязательна периодическая поверка в аккредитованной лаборатории. Межповерочный интервал — от 2 до 5 лет в зависимости от типа прибора и условий эксплуатации. Для технологических измерений без коммерческого учёта — достаточно калибровки силами службы КИПиА предприятия.
На установках обратного осмоса ротаметры работают в условиях, где проскок показаний на 10% означает недобор производительности на 10% и преждевременное загрязнение мембран. Поверка или замена ротаметра — одна из самых дешёвых профилактических мер.
Ключевые выводы
- Показание на ротаметре снимается по верху поплавка для типов B, C, D, E и по наибольшему диаметру для типа A (шарового). Ориентир — горизонтальная чёрная черта производителя.
- Смотрите строго перпендикулярно шкале на уровне поплавка — иначе погрешность параллакса добавит 5-10% ошибки.
- Прибор ставится вертикально (отклонение не более 5°), потоком снизу вверх, с прямыми участками не менее 5×DN до и 3×DN после.
- При работе с жидкостью другой плотности (рассол, концентрат, горячая вода) показания корректируются по формуле пересчёта.
- Для автоматизированных систем и коммерческого учёта используйте электромагнитные или ультразвуковые расходомеры — они точнее, имеют токовый выход и не зависят от плотности.
