Ротаметры для систем водоподготовки — IN-LINE и панельные

Ротаметры "in-line"Ротаметры панельные

Ротаметры для систем водоподготовки — визуальный и панельный контроль расхода воды: встраиваемые IN-LINE ротаметры Z-серии (0,045–45 м³/ч, 1/2″–2″) и панельные FM-серии (1/4–40 GPM). Для контроля производительности фильтров, насосов, установок обратного осмоса.

Что такое ротаметр и зачем он нужен

Ротаметр — это прибор для измерения объёмного расхода жидкости по положению поплавка в вертикальной прозрачной трубке. Основное преимущество перед электронными счётчиками — простота, надёжность, отсутствие питания. Применяется для:

  • Контроля производительности установки обратного осмоса (линия пермеата и концентрата)
  • Мониторинга расхода воды на промывку фильтра
  • Балансировки параллельных ветвей трубопровода
  • Настройки дозировочных насосов реагентов

Два типа ротаметров

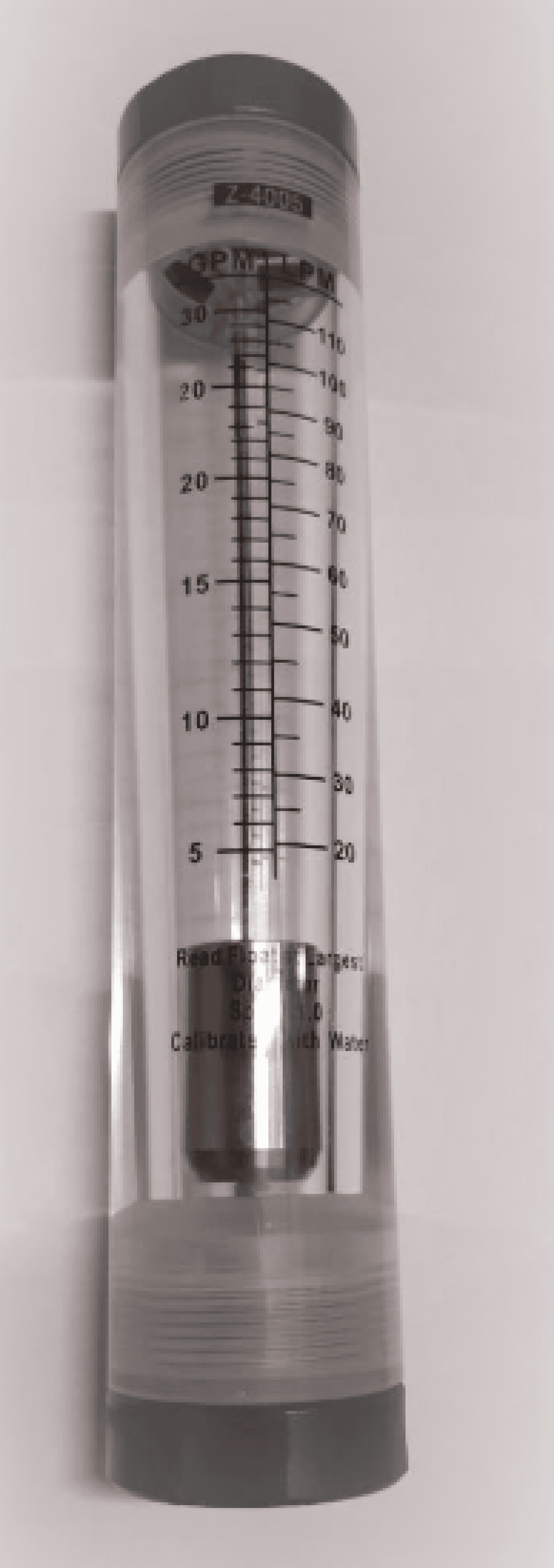

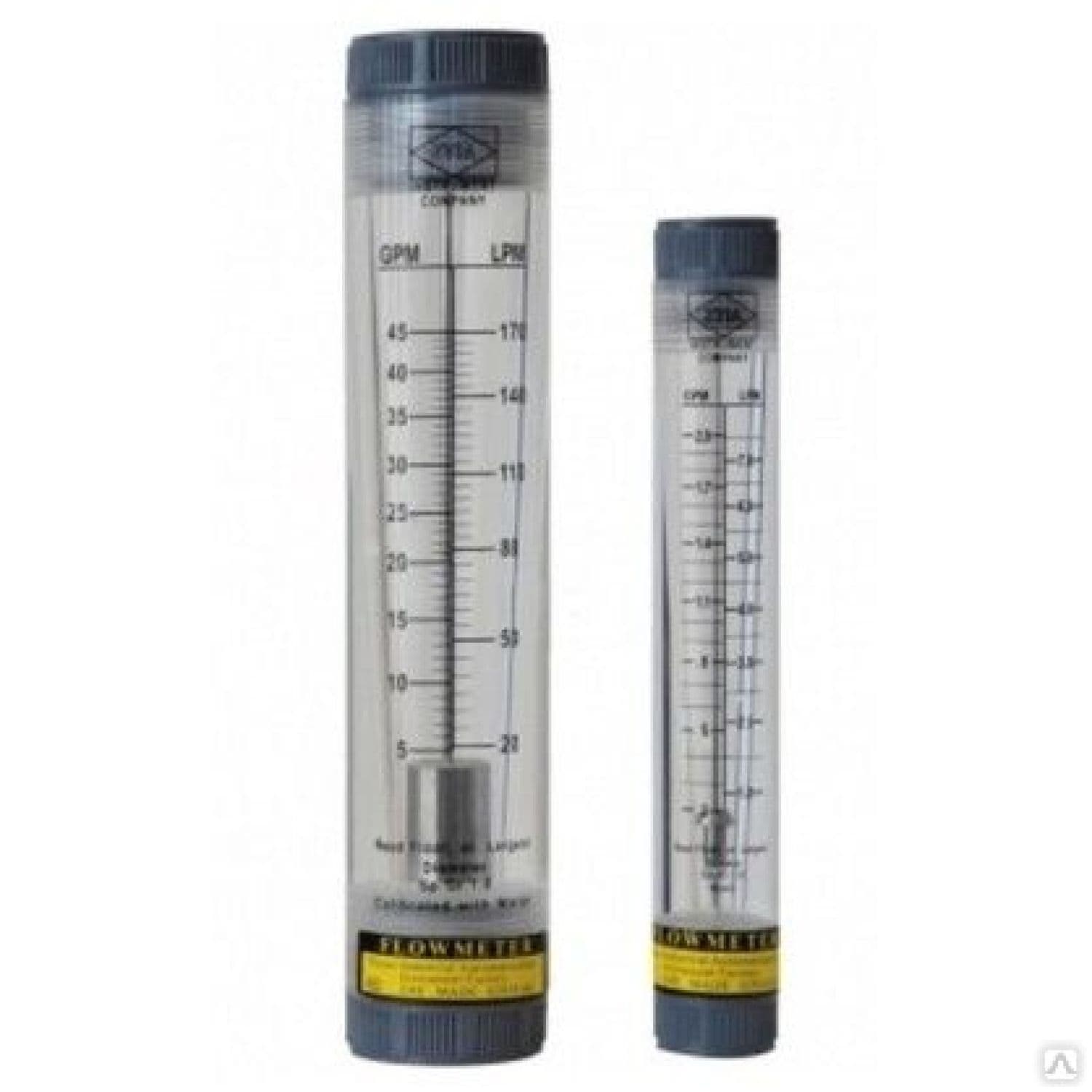

IN-LINE (встраиваемые) — устанавливаются в разрыв трубопровода на резьбу BSP 1/2″–2″. Прозрачный PVC-корпус, поплавок из нержавеющей стали. Диапазон: 0,045–45 м³/ч (0,2–200 GPM).

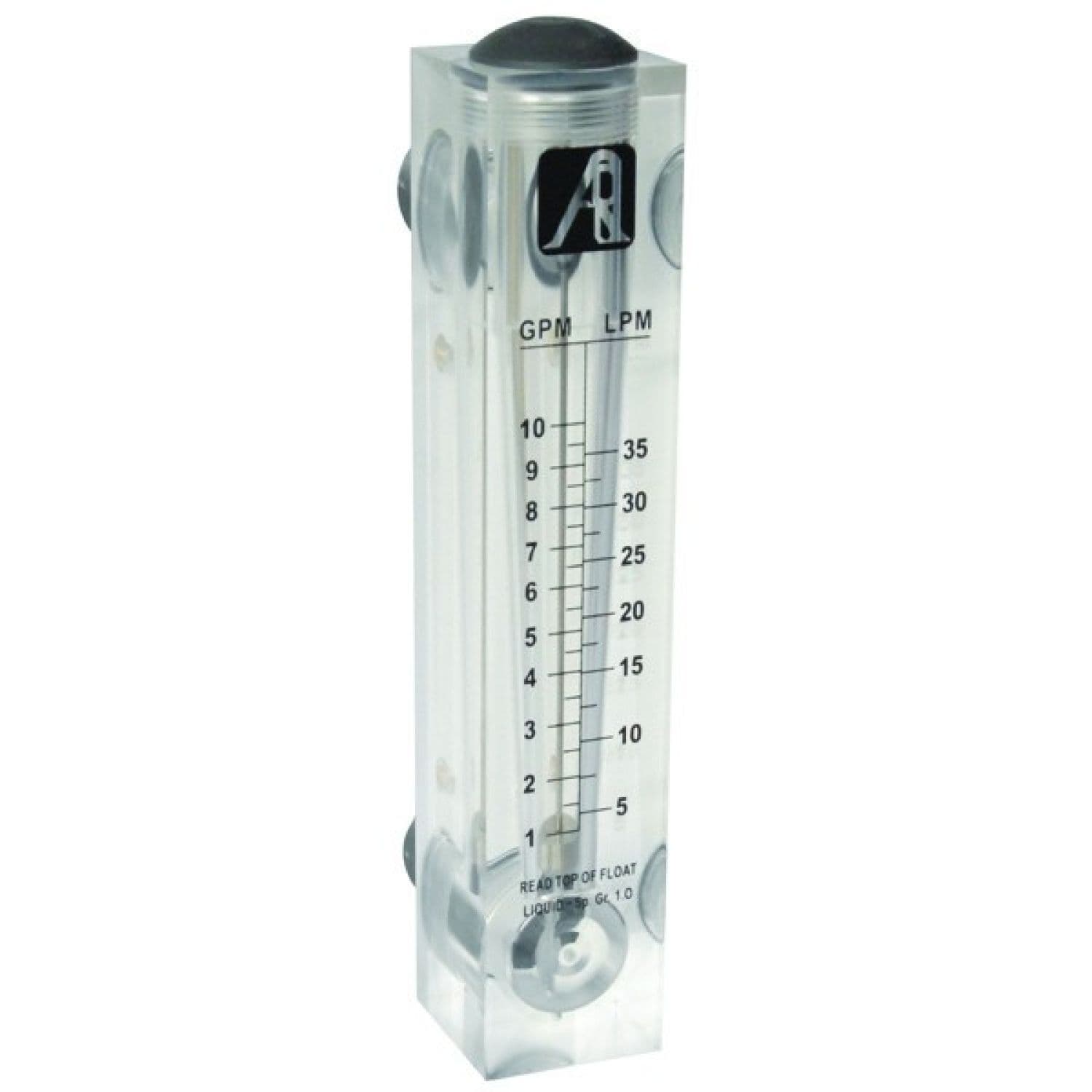

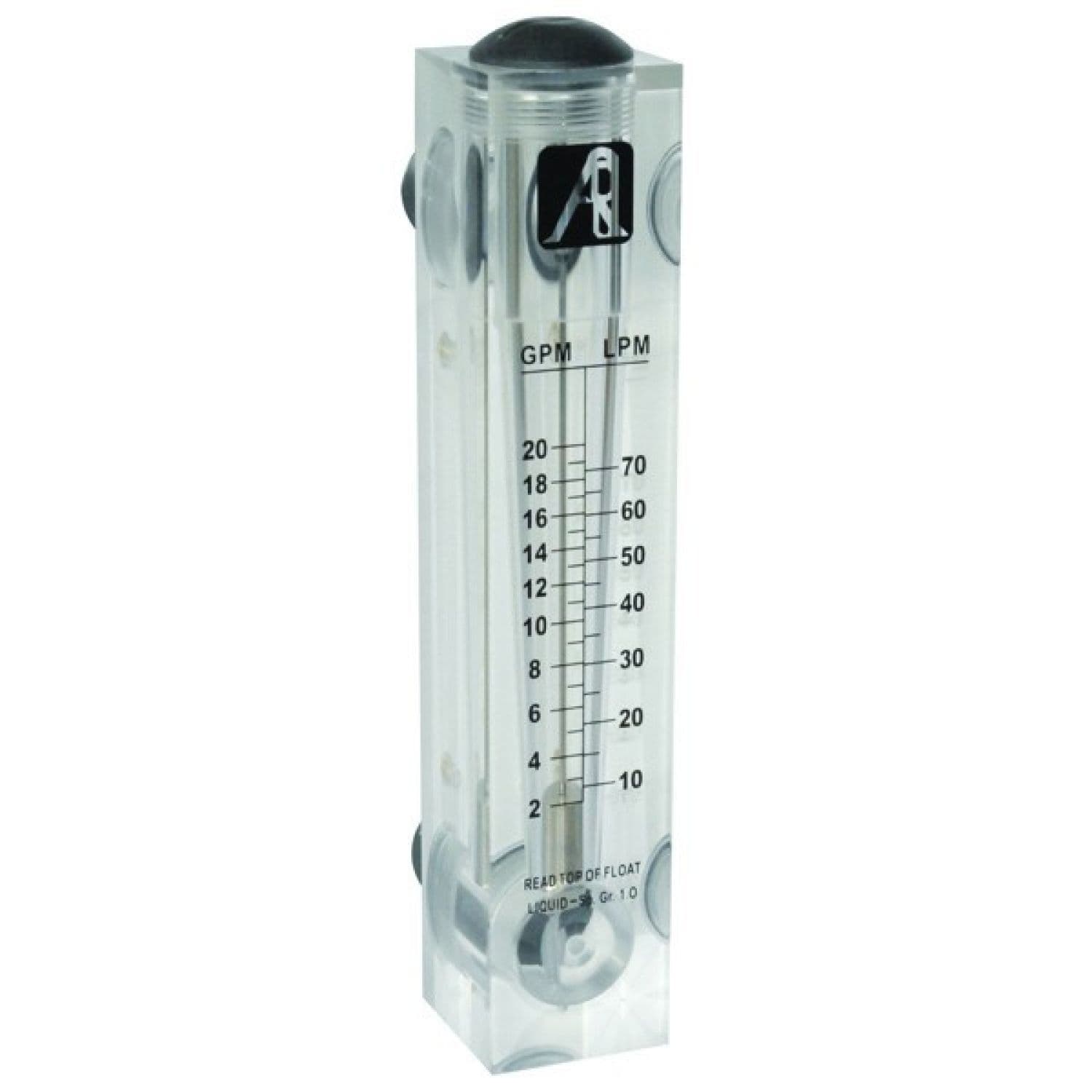

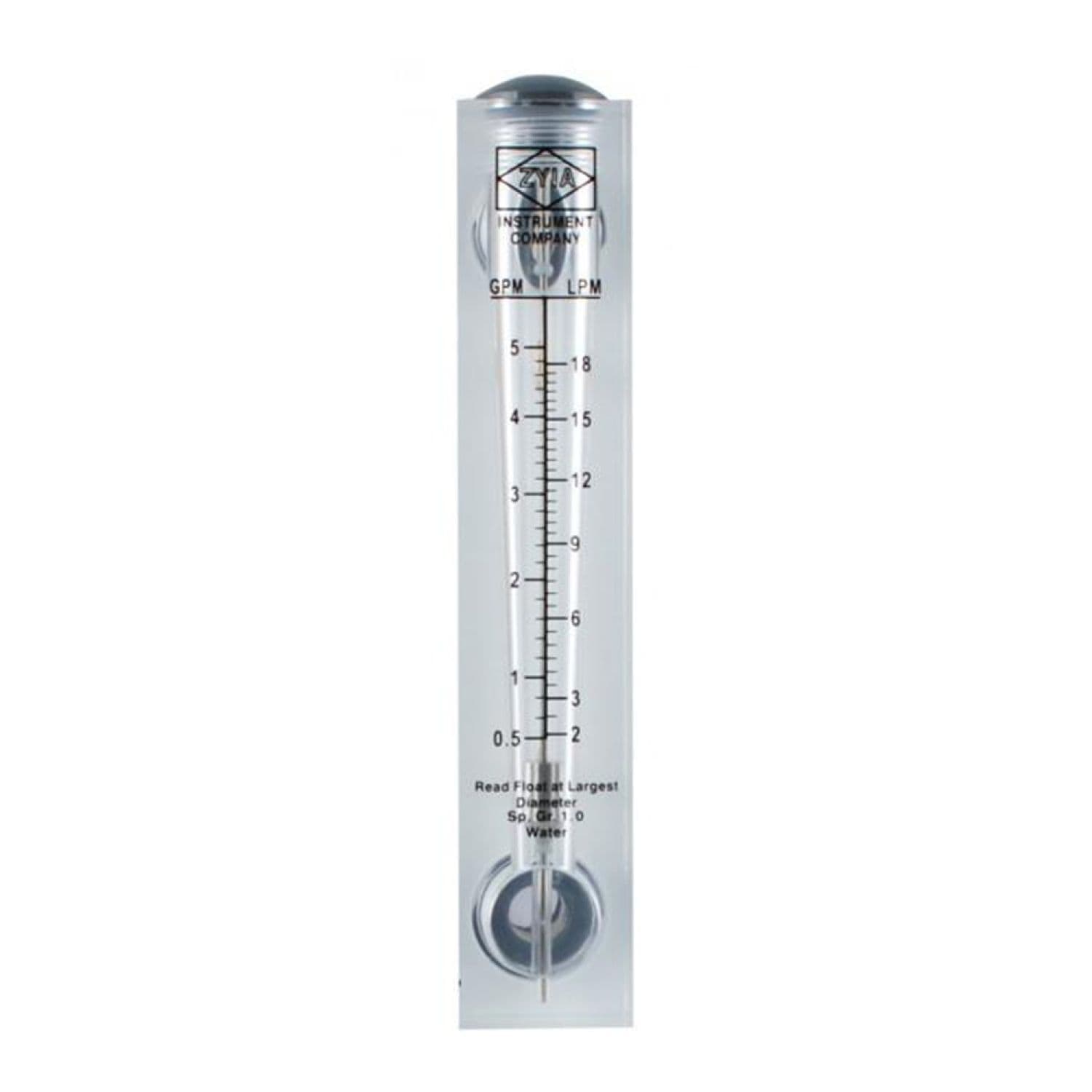

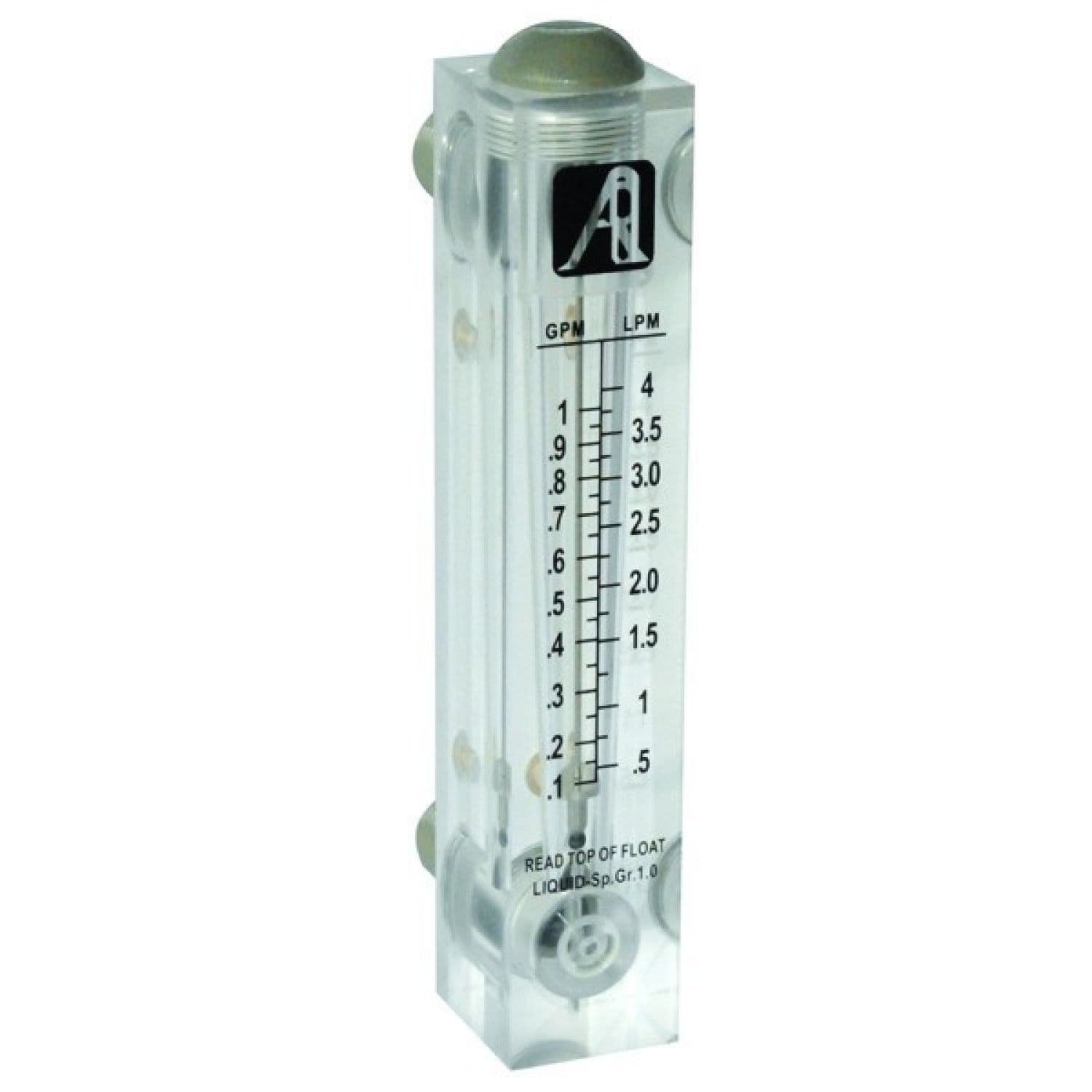

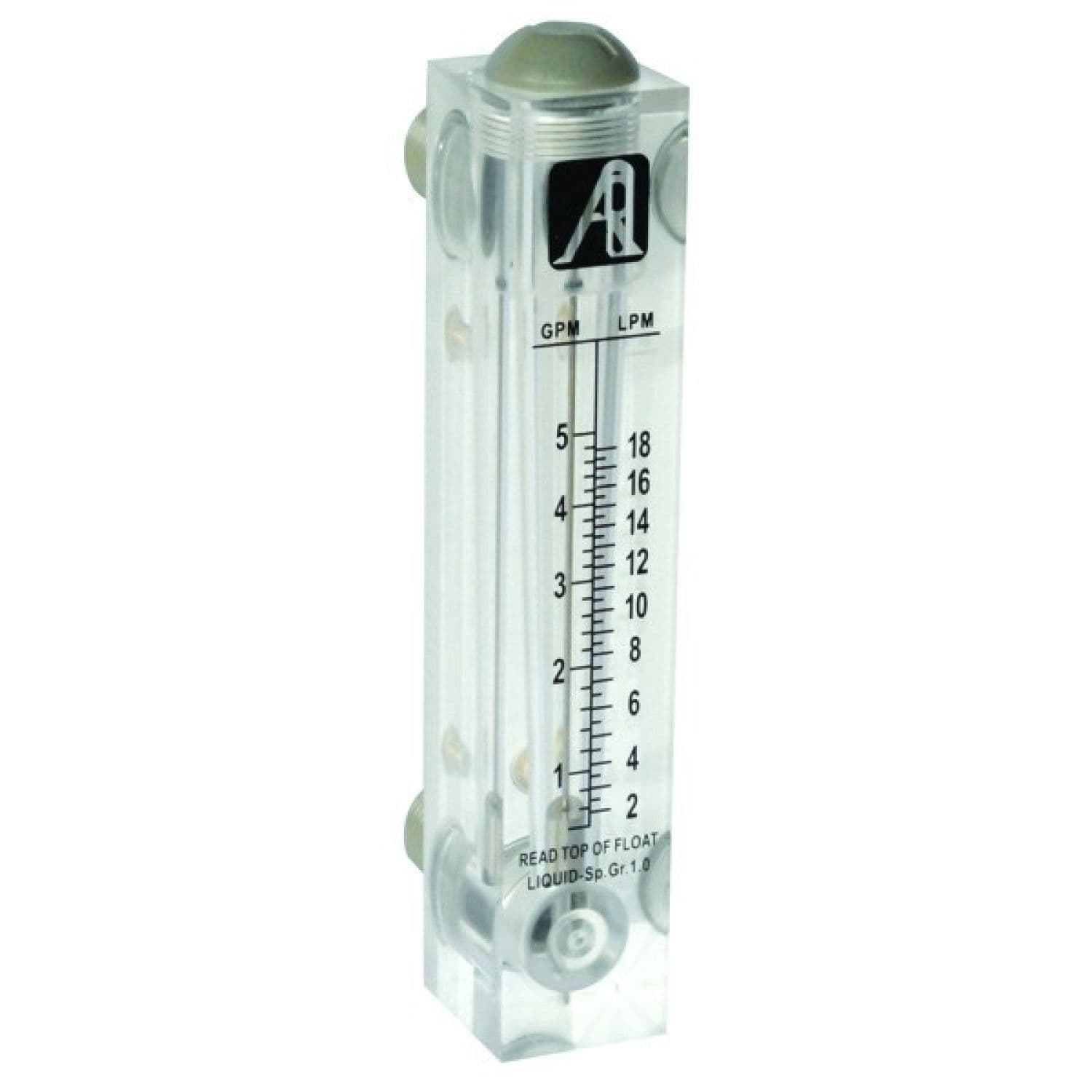

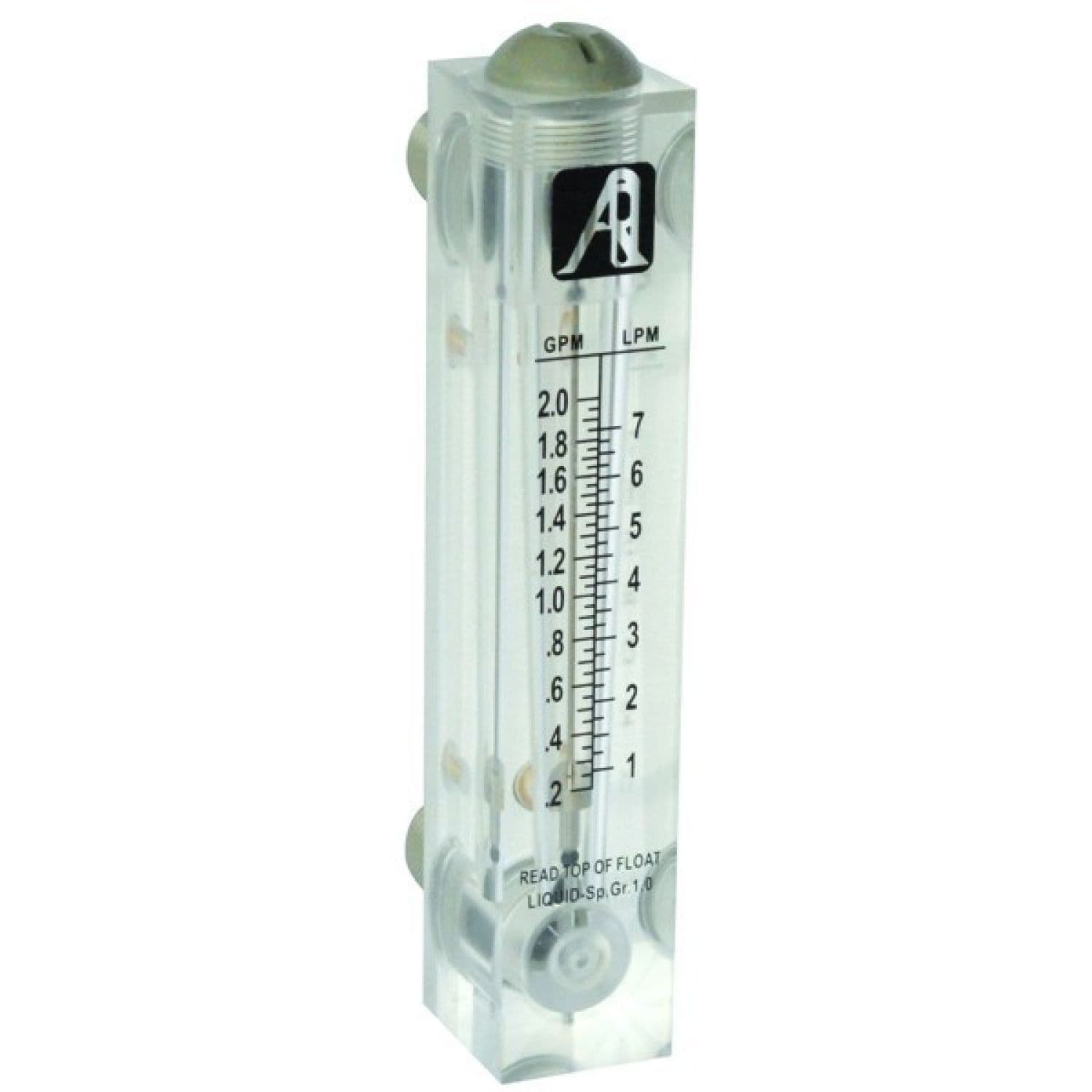

Панельные (FM-серия) — монтируются в панель управления или корпус установки. Компактные, с единицами GPM на шкале. Диапазон: 0,1–40 GPM (0,023–9,1 м³/ч).

Часто задаваемые вопросы

Как установить IN-LINE ротаметр Z-серии?
Ротаметр устанавливается вертикально (поплавок движется вверх при потоке), патрубки — снизу вверх. Резьба BSP — 1/2″, 3/4″, 1″, 1-1/2″ или 2″ в зависимости от модели. Направление потока — снизу вверх. Ориентация вертикальная обязательна.
Какой ротаметр выбрать для осмотической установки?
Для установок до 0,5 м³/ч — Z-4001 или Z-4002. Для 1–2 м³/ч — Z-4003. Для 2,5–4,5 м³/ч — Z-4004. Ротаметр устанавливают на линии пермеата — он показывает реальную производительность осмоса и позволяет отслеживать износ мембран (падение производительности с течением времени).
