Когда нужна CIP-мойка мембран
CIP (Clean-In-Place) — химическая мойка мембран без извлечения из корпусов. Суть процедуры: циркуляция щелочного или кислотного раствора через мембранные элементы при низком давлении. Цель — растворить и удалить отложения, восстановить производительность.
Критерий необходимости мойки — отклонение нормализованных параметров от начальных значений. Нормализация означает приведение текущих показателей к стандартным условиям: температура 25°C, давление и солесодержание питающей воды на момент пуска. Без нормализации сезонные колебания температуры воды маскируют реальное состояние мембран.
| Параметр | Отклонение | Вероятный тип загрязнения | Рекомендуемая мойка |
|---|---|---|---|
| Перепад давления (ΔP) | +15% от начального | Коллоидное, биологическое | Щелочная |
| Поток пермеата | −10-15% | Scaling (минеральные отложения) | Кислотная |
| Солепропускание | +10% от начального | Органика, биоплёнка | Щёлочь, затем кислота |
| ΔP + падение потока | Комбинированное | Смешанное загрязнение | Щёлочь + кислота (2 этапа) |
Не ждите критических отклонений. Мембрана, потерявшая 30% потока, восстанавливается значительно хуже, чем потерявшая 10%. Ведите журнал параметров: давление на входе/выходе, поток пермеата, проводимость пермеата, температура — ежедневно, в одно и то же время.
Типы загрязнений и выбор реагентов
Правильный выбор реагента определяет успех CIP. Неправильный реагент не просто не поможет — он может усугубить проблему. Например, кислотная мойка при биозагрязнении фиксирует биоплёнку на мембране. Определите тип загрязнения по косвенным признакам, а при сомнениях — проведите вскрытие (аутопсию) хвостового элемента.
| Тип загрязнения | Признаки | Реагент | Концентрация | pH | T, °C |
|---|---|---|---|---|---|
| Карбонатные отложения (CaCO₃) | Рост ΔP, падение потока, жёсткая исходная вода | HCl (соляная) или лимонная кислота | HCl 0,2%, лимонная 2% | 2-3 | 25-35 |
| Сульфатные отложения (CaSO₄, BaSO₄) | Падение потока, не поддаётся кислоте | Специализированный очиститель (EDTA, Avista RoClean L403) | По инструкции производителя | 10-12 | 30-35 |
| Органика и биоплёнка | Рост ΔP на 1-м элементе, запах, слизь при вскрытии | NaOH + Na-SDS (додецилсульфат натрия) | NaOH 0,1%, Na-SDS 0,025% | 11-12 | 30-35 |
| Коллоидное загрязнение | Рост ΔP, SDI исходной воды > 5 | NaOH (щёлочь), затем HCl (кислота) | NaOH 0,1%, затем HCl 0,2% | 12, затем 2 | 30-35 |
| Силикатный scaling (SiO₂) | Падение потока, SiO₂ в концентрате > 120 мг/л | Не удаляется стандартным CIP | — | — | — |
| Железо (Fe³⁺, Fe²⁺) | Рыжий/коричневый налёт, рост ΔP | Лимонная кислота + Na₂S₂O₄ (дитионит натрия) | Лимонная 2% + дитионит 1% | 3-4 | 25-30 |
Важные ограничения по мембранам из тонкоплёночного полиамида (TFC/TFM):
- Максимальный pH: 12 (при щелочной мойке) и минимальный pH: 2 (при кислотной). Кратковременно (до 30 мин) допускается pH 1-13 для мембран DuPont FilmTec.
- Максимальная температура: 40°C. Превышение вызывает необратимую деформацию полиамидного слоя.
- Свободный хлор: < 0,1 мг/л. Полиамид разрушается хлором — категорически нельзя использовать хлорированную воду для CIP.
- Давление при циркуляции: < 4,1 бар (60 psi). Более высокое давление продавливает загрязнения глубже в структуру мембраны.
Пошаговый алгоритм CIP-мойки (7 шагов)
Ниже приведён универсальный алгоритм, применимый к большинству систем обратного осмоса с TFC-мембранами. Для конкретной установки следуйте рекомендациям производителя мембран и CIP-станции.
Шаг 1. Промывка пермеатом (вытеснение концентрата)
Остановите установку обратного осмоса. Подайте пермеат (или деминерализованную воду) через мембранные корпуса при низком давлении (1,5-3 бар) в течение 15-20 минут. Цель — вытеснить концентрат с высокой солёностью из корпусов. Сброс — в дренаж, не возвращая в бак CIP-станции. Контроль: проводимость сливаемой воды должна приблизиться к проводимости пермеата.
Шаг 2. Приготовление моющего раствора
Заполните бак CIP-станции пермеатом. Добавьте реагент до нужной концентрации, контролируя pH метром. Нагрейте раствор до целевой температуры (обычно 30-35°C). Используйте миксер или рециркуляцию через бак для равномерного перемешивания. Объём раствора — см. раздел «Расчёт объёма» ниже.
Шаг 3. Циркуляция через мембраны (30-60 минут)
Подайте раствор из бака CIP-станции через мембранные корпуса при низком давлении (2-4 бар). Возврат — в бак CIP-станции (замкнутый контур). Первые 5 минут направьте сброс в дренаж для удаления наиболее загрязнённой фракции, затем переключите на рециркуляцию в бак.
Контролируйте pH раствора каждые 10-15 минут. Если pH сдвигается более чем на 0,5 единицы — раствор расходуется на реакцию с отложениями. Скорректируйте pH добавлением реагента. Если раствор стал мутным или тёмным — замените на свежий.
| Типоразмер мембраны | Расход циркуляции на 1 корпус, м³/ч | Объём одного элемента, л |
|---|---|---|
| 2540 (2,5″ × 40″) | 1,0-1,5 | ~1,5 |
| 4040 (4″ × 40″) | 2,0-3,0 | ~3,5 |
| 8040 (8″ × 40″) | 6,0-9,0 | ~16 |
Расход циркуляции должен быть достаточным для создания турбулентного потока вдоль поверхности мембраны, но без превышения давления 4 бар. Слишком малый расход не обеспечит омывание, слишком высокий — телескопирование мембранного элемента.
Шаг 4. Выдержка — замачивание (1-12 часов, опционально)
При сильном загрязнении после циркуляции оставьте мембраны заполненными моющим раствором на 1-12 часов. Это позволяет реагенту диффундировать вглубь отложений. Для биоплёнки оптимальное время замачивания — 4-8 часов при 35°C. Для карбонатного scaling достаточно 1-2 часов.
Если температура раствора за время выдержки снижается ниже 20°C (зимний период, неотапливаемое помещение), эффективность мойки падает. Рекомендуется поддерживать температуру периодической циркуляцией через бак с нагревом (10 минут каждые 2-3 часа).
Шаг 5. Повторная циркуляция (15-30 минут)
После замачивания повторите циркуляцию при том же расходе для удаления размягчённых отложений. Этот шаг критически важен — без него растворённые загрязнения остаются внутри корпусов. Сброс первых 5 минут в дренаж, далее рециркуляция в бак.
Шаг 6. Промывка пермеатом до нейтрального pH
Промойте мембраны пермеатом при давлении 2-3 бар, сбрасывая в дренаж. Контролируйте pH промывной воды на выходе. Критерий окончания: pH в пределах 6-8 (нейтральный). Обычно требуется 20-30 минут промывки. Объём промывной воды — не менее 2-3 объёмов корпусов.
Шаг 7. Проверка параметров и второй этап
Запустите установку обратного осмоса в штатном режиме. Первые 30 минут пермеат направляйте в дренаж (возможно повышенное солесодержание). Зафиксируйте нормализованные параметры: поток пермеата, ΔP, проводимость.
Если параметры не восстановились — проведите второй этап другим реагентом. Типовая последовательность для смешанного загрязнения:
- Щелочная мойка (NaOH, pH 11-12, 35°C) — удаляет органику и биоплёнку
- Промывка пермеатом до нейтрального pH
- Кислотная мойка (HCl или лимонная кислота, pH 2-3) — удаляет минеральные отложения
- Промывка пермеатом до нейтрального pH
- Ввод в эксплуатацию
Порядок «щёлочь, затем кислота» — стандартный. Щёлочь размягчает органическую матрицу, после чего кислота растворяет минеральное ядро. Обратный порядок (кислота первой) допустим только при чисто минеральном загрязнении без органической составляющей.
Расчёт объёма CIP-раствора и расхода реагентов
Объём моющего раствора должен быть достаточным для заполнения мембранных корпусов, трубопроводов CIP-контура и бака станции (рабочий уровень). Формула для расчёта:
V = N × Vэл × 2 + Vтрубопр
V — общий объём раствора (л)
N — количество мембранных элементов
Vэл — объём одного элемента (л): ~3,5 л для 4040, ~16 л для 8040
2 — коэффициент (заполнение корпусов + запас в баке)
Vтрубопр — объём трубопроводов CIP-контура (обычно 10-20 л)
Пример расчёта для системы 6 × 8040
Система обратного осмоса с 3 корпусами по 2 мембраны 8040 (итого 6 элементов). Рассчитаем объём раствора и расход реагентов для щелочной мойки (NaOH 0,1%, pH 12).
- Объём мембран: 6 × 16 = 96 л
- С учётом коэффициента 2: 96 × 2 = 192 л
- Трубопроводы: ~15 л
- Итого объём раствора: ~210 л
Расход реагентов на одну мойку:
| Реагент | Концентрация | Расход на 210 л раствора |
|---|---|---|
| NaOH (чешуированный, 99%) | 0,1% (1 г/л) | 210 г |
| Na-SDS (додецилсульфат натрия) | 0,025% (0,25 г/л) | 53 г |
| HCl (33% техническая) — для кислотного этапа | 0,2% (до pH 2-3) | ~1,3 л HCl 33% |
| Лимонная кислота (альтернатива HCl) | 2% (20 г/л) | 4,2 кг |
Ориентировочная стоимость одной двухэтапной CIP-мойки (щёлочь + кислота) для системы 6 × 8040: 2 000-4 000 руб. за реагенты + пермеат на промывку (~1 м³). Для сравнения: замена одного мембранного элемента 8040 обходится в 30 000-80 000 руб. Регулярная CIP-мойка — прямая экономия на мембранах.
Оборудование для CIP-мойки

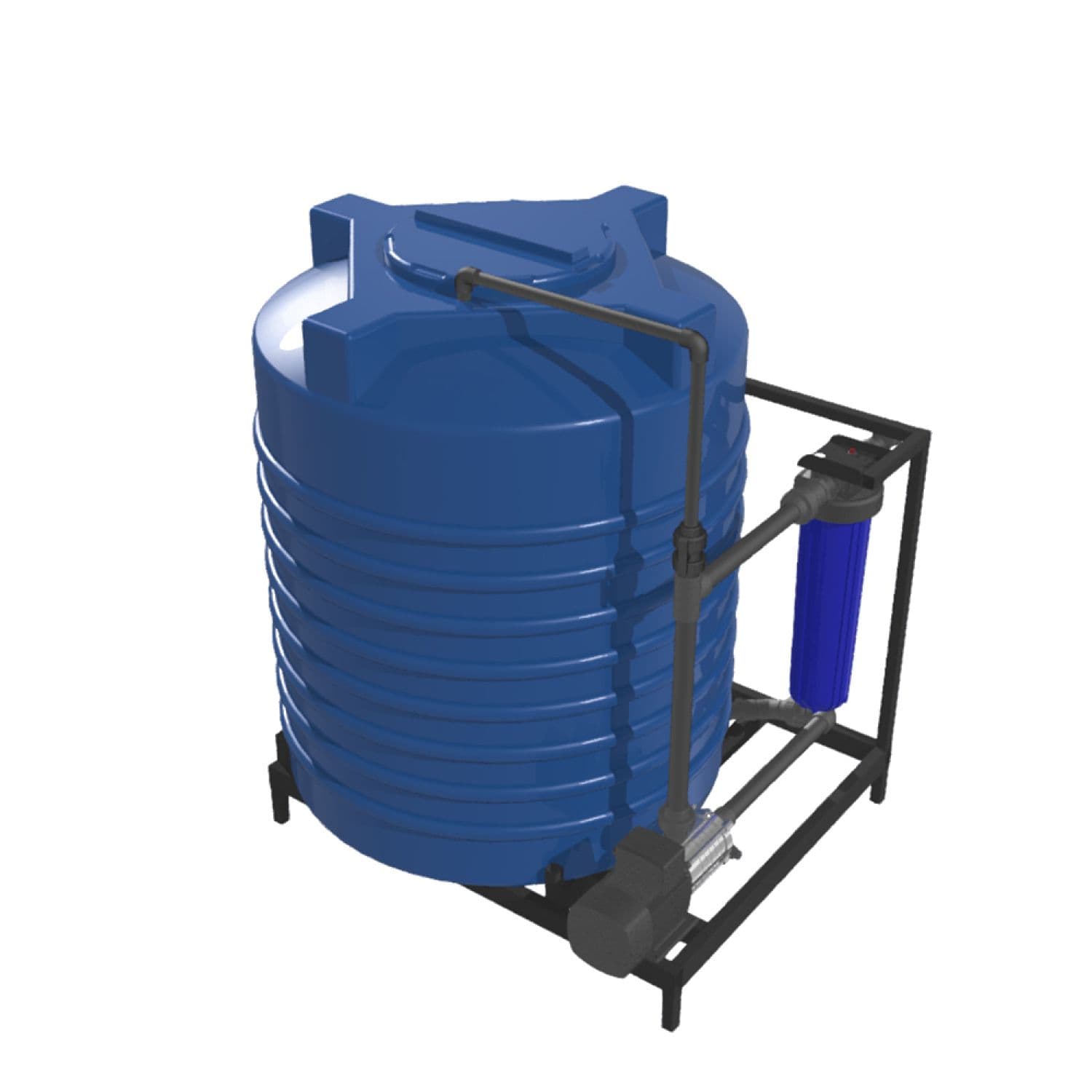

CIP-станция (установка химической регенерации) — специализированный модуль, включающий: бак для моющего раствора с нагревом, циркуляционный насос, фильтр грубой очистки, КИП (датчики pH, температуры, давления), трубную обвязку с запорной арматурой.
Выбор станции определяется количеством и типоразмером мембранных элементов. Ключевой параметр — объём бака: он должен вмещать не менее двух объёмов мембранных корпусов. Производительность насоса — в соответствии с таблицей расходов циркуляции выше.
| CIP-станция | Объём бака, л | Расход насоса, м³/ч | Для каких систем |
|---|---|---|---|
| AWT CIP-5 | 100-200 | до 5 | 1-3 мембраны 4040, малые RO до 1 м³/ч |
| AWT CIP-12 | 300-500 | до 12 | 3-6 мембран 8040, средние RO 1-5 м³/ч |
| AWT CIP-25 | 500-1000 | до 25 | 6+ мембран 8040, промышленные RO > 5 м³/ч |
При отсутствии стационарной CIP-станции мойку можно провести «подручными средствами»: пластиковая ёмкость, погружной насос, картриджный фильтр. Однако такой подход не обеспечивает контроль температуры и pH, что снижает эффективность и повышает риск повреждения мембран. Для систем с мембранами стоимостью от 100 тыс. руб. CIP-станция окупается за 2-3 мойки.
Типичные ошибки CIP-мойки
Ошибки при проведении CIP-мойки могут быть опаснее, чем отсутствие мойки вовсе. Повреждённая мембрана теряет селективность необратимо, тогда как загрязнённую часто удаётся отмыть. Вот шесть наиболее распространённых ошибок.
1. Превышение температуры раствора
Полиамидные TFC-мембраны необратимо деформируются при температуре выше 40°C. Даже кратковременное превышение (нагрев раствора до 45-50°C «для лучшей мойки») приводит к потере селективности: солепропускание возрастает в 2-3 раза и не восстанавливается. Всегда контролируйте температуру термометром в баке и на выходе из корпусов.
2. Слишком высокое давление при циркуляции
Максимальное давление при CIP — 4,1 бар (рекомендация DuPont/DOW). При превышении моющий раствор продавливается через мембрану в пермеатный коллектор, загрязняя его, а растворённые отложения вбиваются вглубь структуры мембраны. Используйте манометр на линии подачи и регулируйте давление вентилем на возвратной линии.
3. Мойка хлорированной водой
Раствор для CIP готовится только на пермеате или деминерализованной воде. Водопроводная вода содержит 0,3-0,5 мг/л свободного хлора — этого достаточно для разрушения полиамидного слоя за несколько часов контакта при повышенной температуре. Также жёсткость водопроводной воды (5-10 мг-экв/л) при щелочной мойке (pH 12) даёт осадок CaCO₃ прямо на мембранах.
4. Неправильная последовательность реагентов
При биозагрязнении первой должна быть щелочная мойка, затем кислотная. Если начать с кислоты — она денатурирует белки биоплёнки, превращая её в твёрдый нерастворимый слой, который потом не снимается и щёлочью. Исключение: чисто минеральное загрязнение (карбонатный scaling без органической матрицы) — в этом случае достаточно одной кислотной мойки.
5. Редкие мойки — ожидание критического падения
Распространённая тактика «мыть, когда уже совсем плохо» — худшая стратегия. При нормализованном падении потока на 30-40% загрязнение переходит в категорию трудноудаляемого. Биоплёнка минерализуется, карбонатные отложения уплотняются, образуя структуру, устойчивую к стандартным CIP-растворам. Мойте при первых 10-15% отклонения.
6. Отсутствие журнала параметров
Без ежедневной фиксации параметров невозможно определить момент начала загрязнения. Минимальный набор данных для журнала:
- Давление на входе, между ступенями и на выходе (бар)
- Расход пермеата (л/ч или м³/ч)
- Проводимость пермеата (мкСм/см)
- Проводимость или TDS питающей воды
- Температура питающей воды (°C)
- Дата и время замера
На основании этих данных рассчитываются нормализованные показатели. Производители мембран (DuPont, Hydranautics) предоставляют бесплатное ПО для нормализации: FTROI (DuPont), ROData (Hydranautics).
