Контроль мембран обратного осмоса по NPF и NSR: динамика, эталонная точка, признаки запуска CIP

Если оператор обратного осмоса смотрит только на сырые показания манометров и расходомеров, он видит ровно половину картины. Давление выросло — потому что температура упала или потому что мембрана зарастает? Электропроводность пермеата подросла на 5 %, это снижение селективности или сезонное изменение солесодержания исходной воды? Нормализация даёт единственный честный ответ на эти вопросы. Из всех её показателей два главных рабочих инструмента инженера — NPF (Normalized Permeate Flow, нормализованный поток пермеата) и NSR (Normalized Salt Rejection, нормализованная селективность по соли).

В этой статье — практическая методика контроля мембран по NPF и NSR: какие условия эталонной точки фиксировать, как часто снимать данные, как читать форму графика, при каких порогах запускать CIP или диагностику, и где NPF отличается от стандартной формулы TCF, которую мы разбирали в отдельной статье про температурный поправочный коэффициент.

Зачем нужны NPF и NSR, если есть просто давление и расход

Производительность мембранной установки зависит не от одного параметра, а от связки минимум четырёх:

• температура питающей воды — определяет вязкость и подвижность молекул через мембрану;
• давление питания за вычетом давления концентрата и осмотического давления — реальное движущее давление;
• состав питающей воды — TDS определяет осмотическое давление, которое мембрана должна преодолеть;
• степень регенерации по пермеату (коэффициент возврата) — задаёт среднее по длине мембраны солесодержание в концентрате.

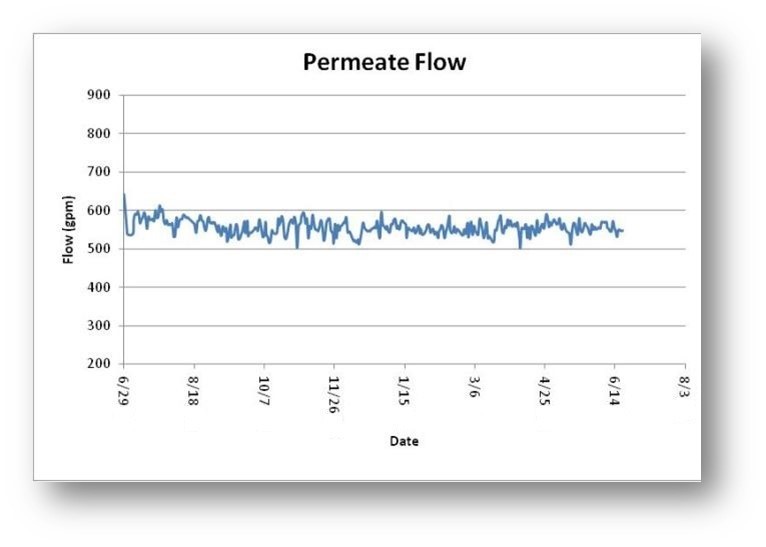

Сравнивать сырой расход пермеата за сегодня с расходом за прошлый месяц — всё равно что сравнивать пробег машины по разной дороге и в разную погоду. Цифры есть, смысла нет. Нормализация приводит все замеры к условному «эталонному дню» — с фиксированной температурой, фиксированным составом воды, фиксированной степенью регенерации. Тогда любое отклонение нормализованной величины от эталонной точки означает изменение в самой мембране.

Из всего пакета нормализованных показателей в практической эксплуатации работают три:

• NPF — нормализованный поток пермеата. Показывает гидравлическое состояние мембраны: насколько свободно вода продавливается через активный слой.
• NSR — нормализованная селективность по соли. Показывает целостность активного слоя и герметичность сборки: насколько мембрана удерживает растворённые соли.
• NPD — нормализованный перепад давления между питанием и концентратом. Показывает гидравлику межспейсерных каналов: засорение взвесями, биоплёнкой, отложениями.

В этой статье фокус на NPF и NSR — они охватывают 80 % типовых проблем. Перепад давления NPD упомянем там, где он критичен для диагностики.

Что считать эталонной точкой и как её правильно снять

Эталонная точка — это набор параметров, к которому приводятся все последующие замеры. От её качества зависит, насколько чисто читается график динамики. Грязная эталонная точка даёт два следствия: либо признак запуска CIP никогда не сработает (мембрана уже посажена, а график «в норме»), либо тревога звенит каждую неделю на ровном месте.

Когда снимать эталонную точку

Стандартных моментов три:

• После первого пуска и пусконаладки. Через 24–72 часа стабильной работы — мембраны вышли в режим, защитные глицериновые слои с заводской консервации смыты, рабочее давление и расходы устаканились. Это идеальная точка отсчёта.
• После каждого планового CIP. Химическая промывка восстанавливает значительную часть характеристик. После неё имеет смысл переписать эталонную точку и далее сравнивать новый рабочий цикл именно с новой точкой.
• После замены мембранных элементов. Если меняется хотя бы один элемент в сборке, гидравлика установки меняется. Старая эталонная точка уже неприменима.

Что именно записать

Минимальный комплект параметров для эталонной точки:

К этому пакету обязательно приложить актуальный анализ питающей воды: общая жёсткость, кальций, бикарбонаты, кремнезём, железо, марганец, сульфаты, хлориды, SDI. И отметить расход и марку антискаланта. Без этой обвязки эталонная точка теряет половину диагностической ценности: при изменении состава источника никто не поймёт, села мембрана или просто питающая вода стала другой.

Условия снятия эталонной точки

Снимать данные нужно в стабильном режиме, а не в момент переходного процесса. Это означает:

• установка работает в номинальном режиме непрерывно не менее 4 часов;
• температура питающей воды стабильна (вариация не более ±1 °C за 30 минут);
• дозирование антискаланта и предочистка работают штатно;
• отсутствуют срабатывания клапанов промывки, ручные переключения режимов;
• расход пермеата соответствует проектной точке (не «выкручен» наладчиком).

Записать желательно три комплекта замеров с интервалом 30–60 минут и взять усреднённые значения. Один разовый замер в момент пусконаладки — мина под весь будущий контроль.

Формулы NPF и NSR без воды

Полные формулы расписаны в ASTM D4516 и в технических бюллетенях производителей мембран. Здесь — рабочая логика, чтобы понимать, что именно считается, и не путаться при настройке Excel или DCS.

NPF — нормализованный поток пермеата

В общем виде:

NPF = Q_perm_baseline × (TCF / TCF_baseline) × (ΔP_eff_baseline / ΔP_eff_current) × (Q_perm_current / Q_perm_baseline)

Если переписать смысл словами: текущий расход пермеата приводим к условиям эталонной точки через три поправки:

• Поправка по температуре (TCF). Если сегодня вода холоднее, чем в эталонной точке, фактический расход ниже из-за вязкости. Делим на отношение TCF, чтобы убрать этот эффект. Экспоненциальная формула TCF и числовая таблица приведены в нашей статье про температурный поправочный коэффициент.
• Поправка на эффективное движущее давление. Это разница между средним давлением по длине мембраны и осмотическим давлением. Если поднялось давление питания — расход вырос не из-за «улучшения мембраны», а потому что выкрутили насос. NPF этот эффект убирает.
• Поправка на степень регенерации. При её повышении в концентрате растёт солесодержание, среднее осмотическое давление по длине мембраны растёт, реальный расход падает. NPF корректирует и это.

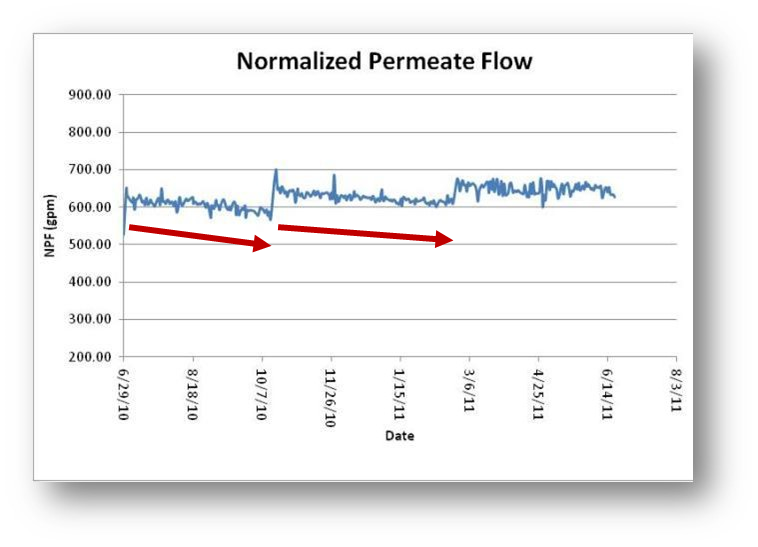

На выходе получается число с размерностью расхода пермеата. На графике NPF выглядит как горизонтальная линия около эталонной точки в исправной системе и как медленно падающая кривая в загрязняющейся.

NSR — нормализованная селективность по соли

Селективность мембраны без нормализации считается как:

SR = (1 − C_perm / C_feed_mean) × 100 %

где C_perm — солесодержание пермеата (через электропроводность), а C_feed_mean — среднее солесодержание по длине мембраны, считается с учётом степени регенерации. Типовое значение для исправной композитной мембраны — 97–99,5 %.

Нормализованная селективность приводит этот показатель к условиям эталонной точки через поправки на температуру (диффузия солей через активный слой растёт с температурой), на эффективное давление (чем выше давление, тем выше отношение «вода к соли» в потоке через мембрану), на степень регенерации. Чем выше температура и степень регенерации — тем хуже сырое SR, но NSR этот шум убирает.

На графике NSR в исправной мембране — горизонтальная линия около 97–99 %. Любое устойчивое падение более чем на 1–2 пункта (например, со 99 % до 97 %) — серьёзный сигнал.

Частота замеров и форма динамики

Здесь больше всего практических ошибок. Слишком редкие замеры — динамика формируется задним числом, когда что-то уже посыпалось. Слишком частые замеры с переходными режимами — график превращается в шум, динамика не читается.

Рекомендации по частоте

Все данные сразу пишутся в таблицу или базу с автоматическим расчётом NPF и NSR — лучше всего в Excel-форму с формулами или в специализированное ПО. Считать руками каждый раз — не работает, через неделю забросят.

Как читать форму графика

Опытный инженер по форме кривой NPF и NSR за минуту понимает характер проблемы. Базовые сценарии:

• NPF плавно падает на 5–10 % за 2–4 месяца, NSR стабильна. Норма для большинства источников. Постепенное обрастание лобового элемента взвесями и органикой. Время плановой профилактической промывки.
• NPF падает быстро (10 % за 2–3 недели), NSR стабильна. Биоплёнка или органическое загрязнение мембраны. Часто связано с летним прогревом источника, ростом активности микробиологии. Срочный CIP со щёлочью и биоцидом.
• NPF почти стабильна, NPD (перепад давления) растёт. Накипь и взвеси осели в межспейсерных каналах концевых элементов. Кислотный CIP, проверка дозирования антискаланта и предподготовки.
• NSR падает с 99 % до 97 % и ниже, NPF стабильна или растёт. Разрушение активного слоя. Возможные причины: окислительный удар хлором или озоном через пробитую угольную колонну, неправильный pH при кислотной промывке, физический разрыв на сборке. Проверка хлора в питающей воде на входе, осмотр уплотнений, пробинг.
• NPF и NSR одновременно резко падают за 1–3 дня. Авария: сорвало уплотнение, переломило адаптер, прорвало мембрану. Останов, осмотр, при необходимости — извлечение мембран и пробинг.

Раздел каталога10 товаров

Промышленные установки обратного осмоса АКВАПЛЕКС

АКВАПЛЕКС RO — линейка обратноосмотических установок производительностью от 100 до 10 000 л/ч. Обессоливание и очистка воды для котельных, пищевых производств, фармацевтики. Сборка в России, срок изготовления 5–10 рабочих дней, гарантия 12 месяцев. Склад в Ростове-на-Дону.

АКВАПЛЕКС RO-10/8040 - установка обратного осмоса с насосом (до 10 м3/ч)

103915

1 945 000 ₽

АКВАПЛЕКС RO-9/8040 - установка обратного осмоса с насосом (до 9 м3/ч)

103923

1 768 700 ₽

АКВАПЛЕКС RO-8/8040 - установка обратного осмоса с насосом (до 8 м3/ч)

103922

1 603 300 ₽

АКВАПЛЕКС RO-7/8040 - установка обратного осмоса с насосом (до 7 м3/ч)

103921

1 435 600 ₽

АКВАПЛЕКС RO-6/8040 - установка обратного осмоса с насосом (до 6 м3/ч)

103920

1 267 600 ₽

АКВАПЛЕКС RO-5/8040 - установка обратного осмоса с насосом (до 5 м3/ч)

103919

1 138 000 ₽

АКВАПЛЕКС RO-4/8040 - установка обратного осмоса с насосом (до 4 м3/ч)

103918

972 500 ₽

АКВАПЛЕКС RO-3/8040 - установка обратного осмоса с насосом (до 3 м3/ч)

103917

825 300 ₽

Все модели и конфигурации

Промышленные установки обратного осмоса Аквапекс — нормализация данных встроена в SCADA

Перейти

Признаки запуска CIP и диагностики

Регламент 10/10/15 — отраслевой стандарт. Цифры одинаковые в технических руководствах всех ведущих производителей мембран.

Условие срабатывает по правилу «или» — если хотя бы один показатель перешёл порог, запускается реакция. Не ждать, пока «все три» уйдут в красное: к этому моменту мембрана уже посажена настолько, что часть характеристик не восстановится после CIP.

Преждевременная промывка тоже вредна

Слишком частые CIP, особенно с агрессивной химией (горячая щёлочь, высокая концентрация кислоты), сами по себе сокращают ресурс мембраны. Каждая лишняя промывка — это микро-повреждение активного слоя, накапливающееся с циклами. Поэтому ниже порога 10 % по NPF и 10 % по NSR в плановом режиме CIP не запускают — лучше профилактическая мягкая промывка по графику раз в 1–3 месяца.

Когда NPF падает, а CIP не помогает

Случай, который пугает инженеров: запустили щёлочной CIP, потом кислотный — а NPF поднялся только на 3–5 % и снова уходит вниз. Это признак, что загрязнение мембраны не химическое, а физическое: коллоидное заиливание, продавленный спейсер, продольное расслоение намотки. CIP такие повреждения не лечит, нужен пробинг и, возможно, замена ведущего элемента.

Связь NPF с температурной поправкой TCF

В нашей статье про TCF разобрано, как считать сам температурный коэффициент: экспоненциальная формула, числовые значения от 0,70 при 15 °C до 1,30 при 35 °C, физический смысл (компенсация вязкости).

NPF использует TCF как один из множителей. Без TCF график NPF на любой неизотермической установке (а это 99 % реальных объектов) показывает «сезонное синусоидальное загрязнение»: зимой расход падает, летом восстанавливается, и никто не понимает, что происходит. После применения TCF этот шум уходит, остаётся только истинная динамика износа.

Полная иерархия нормализации выглядит так:

1. Сырые показания приборов (давление, расход, проводимость, температура).
2. Применение TCF — компенсация температуры через вязкость воды.
3. Применение поправки на эффективное движущее давление — компенсация колебаний насоса и осмотики.
4. Применение поправки на степень регенерации — компенсация изменения коэффициента возврата и среднего солесодержания в концентрате.
5. Результат: NPF и NSR в единых единицах с эталонной точкой.

В коммерческих программах нормализации (FTNORM от Toray, ROData от DuPont, RONIST от LG Chem) все эти шаги объединены в один расчёт. В Excel-форме, которую часто делают сами, важно не пропустить ни один шаг — иначе нормализация будет «полу-честной» и поймает только часть проблем.

Типичные ошибки при настройке контроля

За годы эксплуатации в отрасли накопился список грабель, на которые наступает большинство.

1. Эталонная точка снята в нестабильном режиме

Самая частая ошибка. Только что закончили пусконаладку, наладчик уехал, оператор записал «начальные» показатели — и уехал в отпуск. На самом деле мембрана ещё не вышла из переходного процесса, антискалант ещё не вышел на режим, температура питающей воды стояла нетипично высокая. Через 2 недели мембрана успокоилась, нормализованный NPF от такой «эталонной точки» сразу показывает падение на 8 %, и все думают, что мембрана умирает. Решение — снимать эталонную точку через 24–72 часа стабильного режима и обновлять после первого CIP.

2. Игнорирование изменения состава питающей воды

Источник из скважины зимой и весной — это разная вода: разные TDS, разное соотношение кальция и магния, разное содержание органики и железа. Если эталонная точка снята зимой, а лето принесло талую воду, нормализация поймает «загрязнение мембраны», которого нет — просто изменилось осмотическое давление в формуле. Решение — раз в квартал обновлять анализ воды и записывать его в журнал нормализации, чтобы при разборах было видно, какому составу соответствует точка.

3. Замена одного элемента без обновления эталонной точки

Поменяли пробитую мембрану в концевом корпусе — эталонная точка должна быть обновлена. Гидравлика сборки изменилась, давление по длине перераспределилось. Старая эталонная точка даёт ложную динамику по NPF.

4. Усреднение по слишком большим интервалам

Если SCADA пишет данные каждую минуту, а Excel усредняет за неделю — потеряются переходные процессы. Авария на 4 часа со срывом расхода концентрата размажется в недельном среднем и не попадёт в график. Оптимум — суточное среднее по стабильным точкам, отдельный журнал переходных событий.

5. Не записывать события CIP, замены картриджей, дозирования

График NPF без отметок «здесь была кислотная промывка», «здесь поменяли картриджи» становится нечитаемым. Нужна сквозная хронология: каждое событие — точка на оси X с подписью. Иначе при разборе через полгода никто не вспомнит, почему в марте NPF скакнул вверх.

Раздел каталога5 товаров

Обратный осмос АКВАПЛЕКС

Полный ассортимент в каталоге.

Установка обратного осмоса АКВАПЛЕКС RO-ULP 8-4040 (до 2 м³/ч)

AKV-RO-ULP-8-4040

382 000 ₽

Установка обратного осмоса АКВАПЛЕКС RO-ULP 4-4040 (до 1 м³/ч)

103732

250 037 ₽

Установка обратного осмоса АКВАПЛЕКС RO-ULP 3-4040 (до 0,75 м³/ч)

103731

227 147 ₽

Установка обратного осмоса АКВАПЛЕКС RO-ULP 2-4040 (до 0,5 м³/ч)

103730

201 292 ₽

Установка обратного осмоса АКВАПЛЕКС RO-ULP 1-4040 (до 0,25 м³/ч)

103729

178 142 ₽

Все модели и конфигурации

Компактные установки Аквапекс для малых производств — поставка с журналом и регламентом нормализации

Перейти

Как организовать журнал нормализации в Excel

На промышленных объектах журнал нормализации делают в Excel или Google Sheets — это рабочий минимум, пока не куплена коммерческая программа. Базовая структура листа:

• Шапка с эталонной точкой. Все 9–12 параметров с датой снятия и подписью ответственного. Шапка отдельным цветом, не редактируется без согласования.
• Таблица замеров. Строка на каждый замер с датой, временем, сырыми показаниями приборов, результатами расчёта NPF, NSR, NPD, отметкой о событии (CIP, замена картриджей, замена антискаланта).
• Расчётные формулы. В отдельных ячейках — формулы TCF, осмотического давления, среднего солесодержания, итоговых NPF и NSR. Формулы скрыть, чтобы оператор случайно не сломал.
• График динамики. На одном листе — три параллельных графика NPF, NSR, NPD по оси X-дате с горизонтальными порогами 90 %, 110 %, 115 % от эталонной точки. Срабатывание порога — автоматически меняющийся цвет ячейки.
• Лист анализов воды. Поквартально — состав питающей воды. Привязка к расчётам NPF через дату.

Такой журнал ведёт оператор смены за 5–10 минут в день. Раз в неделю инженер смотрит на динамику и принимает решения. Раз в месяц — отчёт руководству с динамикой и прогнозом по CIP.

Когда нужна непрерывная нормализация

На объектах, где время реакции на отказ критично — фарма, питательная вода ТЭС, котлы высокого давления свыше 4 МПа — ручной журнал не годится. Между двумя суточными замерами может пройти 18 часов с растущим загрязнением мембраны, при котором давление пробьёт сальник насоса или антискалант не справится с кальцием на холодной запорной арматуре.

Решение — непрерывная нормализация в SCADA или DCS: датчики автоматически снимают показания каждые 1–5 минут, формулы NPF и NSR пересчитываются в реальном времени, динамика выводится на пульт оператора, при срабатывании порога — сигнал тревоги. На больших объектах это окупается за один предотвращённый отказ. На малых установках до 5 м³/ч пока экономически не оправдано — достаточно еженедельной таблицы.

Что делать после срабатывания порогового значения

Алгоритм действий, отлаженный за десятилетие практики:

1. Зафиксировать факт. Записать точную дату срабатывания, текущее значение NPF/NSR/NPD, состояние всех параметров, температуру и состав воды.
2. Проверить дозирование и предподготовку. Не закончился ли антискалант, не пробит ли картриджный фильтр, не упало ли давление воздуха на пневмоприводах клапанов промывки. В половине случаев причина не в мембране, а в обвязке.
3. Сделать анализ воды. Полный анализ питающей воды и пермеата по основным компонентам. Сравнить с предыдущим квартальным анализом — что изменилось.
4. Спланировать CIP. Тип растворителей выбирается по характеру падения: NPF без ΔP — щёлочной CIP с биоцидом; NPF с ΔP — кислотный + щёлочной; NSR падает — сначала диагностика, потом промывка с осторожной химией.
5. Снять данные после CIP. Если NPF и NSR вернулись в диапазон 95–100 % от эталонной точки — мембрана восстановлена, рабочий цикл продолжается, эталонную точку обновлять не обязательно. Если восстановилось только на 90 % — частичное восстановление, мембрана накапливает остаточное загрязнение. Если меньше 90 % — загрязнение или повреждение, которое CIP не лечит, готовиться к пробингу и замене.

Пример расчёта NPF и NSR для типовой установки

Чтобы методика была не абстрактной — разберём цифры на одном условном объекте. Промышленная установка обратного осмоса 5 м³/ч, 6 элементов 8040, конфигурация 4:2 (две ступени), степень регенерации 75 %. Источник — артезианская скважина с TDS около 750 мг/л.

Эталонная точка после первого пуска

Параметры, снятые на 72-м часу непрерывной работы при стабильном режиме:

Эти значения становятся точкой отсчёта. Поскольку эталонная точка снята при холодной воде 15 °C — TCF равен 0,70, и это «зашито» внутрь начальных условий.

Замер через 4 месяца

Сезон сменился, лето принесло прогрев скважины до 21 °C. Текущие данные с приборов:

Без нормализации картина обманчивая: «расход пермеата вырос — значит, всё хорошо». На самом деле нужно посчитать NPF и NSR.

Расчёт NPF

TCF при 21 °C по экспоненциальной формуле составит примерно 0,87. Отношение TCF_current/TCF_baseline = 0,87 / 0,70 = 1,24. То есть физически за счёт прогрева воды мембрана должна была дать расход в 1,24 раза выше эталонной точки, или 5,0 × 1,24 = 6,2 м³/ч. Фактически имеем 5,3 м³/ч. Нормализованный поток:

NPF ≈ 5,3 / 1,24 = 4,27 м³/ч (приведённый к 15 °C)

Относительно эталонной точки 5,0 м³/ч это падение на 14,6 %. Пороговое значение сработало — без нормализации эта динамика была бы не видна, её маскировал летний прогрев.

Расчёт NSR

Селективность снизилась с 98,4 % до 98,0 % (фактическая, по сырым показаниям). После нормализации на температуру и давление падение NSR — около 0,5–0,7 пункта от эталонной точки. Это пока в пределах 1 %, но рост проскока солей на 22 % (с 18 до 22 мкСм/см) — сигнал, на который надо смотреть в динамике следующих 2–4 недель.

Вывод по примеру

Главная мораль: летний расход пермеата вырос, и формально установка работает «лучше плана». На графике сырых данных всё выглядит идеально. После нормализации видно: настоящая производительность мембраны упала на 15 %, мембрана зарастает биоплёнкой (характерно для лета). Решение — щёлочной CIP с биоцидом, не дожидаясь осени, когда падение TCF до 0,70 ещё и наложится на загрязнение.

Примеры из практики — что показывает NPF/NSR на разных отказах

Пример 1. «Мембрана умерла за месяц» — окислительный удар хлором

Установка обратного осмоса 3 м³/ч на пищевом производстве. После 6 месяцев работы NPF держался на 95–98 % эталонной точки. Через 4 недели NSR резко упала с 98,7 % до 92,3 %, NPF при этом вырос на 12 %. Классический портрет окислительного разрушения полиамидного слоя: активный слой стал «дырявее», расход вырос, селективность пропала.

Разбор: незаметно для оператора кончился ресурс угольной колонны предподготовки, в питающую воду мембраны попало 0,05–0,1 мг/л остаточного хлора. Для композитной полиамидной мембраны достаточно 200–1000 ppm·ч экспозиции, чтобы пройти точку невозврата. Урок: NSR — самый чувствительный индикатор хлорного отравления, важно ловить его на падении 1–2 пункта, а не ждать срыва на 5–7 %.

Пример 2. Кальциевая накипь в концевой мембране

Котельная мощностью 2 МВт, обратный осмос для подпитки. После замены антискаланта на «более дешёвый» аналог через 3 недели начался рост NPD на 18 %, NPF снизилась на 7 %, NSR практически не изменилась. Замена концентратного клапана не помогла. После извлечения концевой мембраны на торце обнаружились белые отложения карбоната кальция — антискалант с заниженной дозой не справился.

Урок: рост NPD при стабильной NSR — почти всегда отложения или взвеси. Дешёвый антискалант обходится дороже, чем оригинальный, особенно если за ним кроется недостаточная дозировка или несовместимость с составом воды.

Пример 3. Биообрастание на лобовом элементе летом

Установка для розлива воды. Источник — поверхностные воды реки. Лето, температура источника поднялась до 25 °C, активность микробиологии возросла. За 6 недель NPF упал на 18 %, NPD вырос на 9 %, NSR осталась стабильной. После извлечения лобового элемента на спейсере и активной поверхности видна слизистая биоплёнка — типичное летнее биообрастание.

Урок: NPF падает быстрее NPD при биоплёнке — она блокирует активную поверхность, но не настолько перекрывает межспейсерные каналы, чтобы вырос ΔP. NSR обычно остаётся в норме, потому что биоплёнка сама по себе не пропускает соль. Лечится комбинированной щёлочной промывкой с биоцидом неокислительного типа, например, DBNPA.

Пример 4. Заиливание после паводка

Установка обратного осмоса на скважине, рядом с рекой. После паводка из-за повышенной мутности SDI вырос с 2 до 4,5, картриджный фильтр забивался за 2–3 дня вместо обычных 4–6 недель. NPF упал на 12 % за 10 дней, NPD вырос на 22 %, NSR в норме. Кислотно-щёлочной CIP восстановил NPF только до 92 % эталонной точки — часть коллоидных глинистых отложений CIP не вымыл.

Урок: коллоидное заиливание лечится профилактикой — мультимедийный фильтр с коагуляцией, а не CIP. Если уже допустили заиливание — мембрана не восстанавливается полностью, рабочая точка падает на 5–10 % безвозвратно.

Встраивание NPF/NSR в общий регламент обслуживания

Контроль через NPF и NSR не существует в вакууме. Это часть общей системы технического обслуживания обратного осмоса. Регламент привязки:

Ежедневный регламент

• Снятие всех параметров эталонной точки за смену (минимум один раз).
• Внесение в журнал нормализации.
• Визуальный осмотр предподготовки (картриджи, дозирующие насосы, состояние ёмкости антискаланта).
• Проверка остаточного хлора в питающей воде после угольной колонны или после дозирования метабисульфита натрия.

Еженедельный регламент

• Анализ динамики NPF и NSR за неделю — оператор смотрит на график, сравнивает с предыдущей неделей.
• Замер SDI на выходе предподготовки — индикатор коллоидной нагрузки на мембрану.
• Контроль концентрации антискаланта в исходной ёмкости.
• Калибровка кондуктометров (проверка по эталонному раствору).

Ежемесячный регламент

• Анализ воды по основным компонентам: жёсткость, кальций, бикарбонаты, кремнезём, железо, марганец.
• Сводный отчёт по NPF/NSR/NPD за месяц с прогнозом срока следующего CIP.
• Профилактическая промывка низкоконцентрированной щёлочью (раз в 1–3 месяца, по выбору).
• Сверка показаний с расчётом по проектной программе (если есть).

Ежеквартальный регламент

• Полный анализ воды с расширенным набором параметров (анионы, катионы, орг. вещество, SDI15, MFI).
• Поверка манометров и расходомеров.
• Проверка целостности уплотнительных колец, переходных адаптеров, торцевых пробок.
• Решение о плановом CIP при значениях NPF около −8 % от эталонной точки.

Ежегодный регламент

• Полная диагностика установки. Пробинг на концевых элементах, если за год NSR падала ниже 97 % хотя бы один раз.
• Профилактика насосов высокого давления.
• Контроль состояния FRP-корпусов на трещины, коррозию торцов, износ резьбы.
• Замена картриджных фильтров на новые с заводской упаковки (даже если визуально старые ещё «терпимо»).

Что делать на малых установках до 1 м³/ч

Полноценный контроль NPF/NSR на малой установке (HoReCa, лаборатория, аквариум) часто избыточен — стоимость инструментов и времени оператора превышает стоимость самой мембраны. Минимальный практический регламент для таких объектов:

• Электропроводность пермеата — раз в неделю или с автоматическим датчиком и сигналом тревоги при превышении 25 мкСм/см (для типовой ULP мембраны).
• Расход пермеата по счётчику — раз в неделю при стабильной температуре источника.
• Журнал замены картриджей предподготовки — записывать каждую замену.
• Раз в полгода — анализ исходной воды по жёсткости и хлору.

Если за месяц электропроводность пермеата выросла в 1,5 раза — менять мембрану. Полноценная нормализация в Excel здесь не нужна, но замер эталонной точки (что было сразу после запуска) сохранить полезно — для сравнения «было/стало».

FAQ
