Обратный осмос перед паровым котлом: COC с 4 до 20, экономия 9 млн ₽/год

Паровая котельная производительностью 10 т пара в час расходует около 240 тонн питательной воды в сутки. Из них до четверти уходит с продувкой — водой, которую сливают в канализацию, чтобы не накапливать соли в котле. Каждая тонна продувки — это потерянная вода, потерянное тепло (около 60–80 °С нагрева до температуры в барабане) и потерянные реагенты. Снизить продувку напрямую нельзя — упрётесь в накипь. Но если резко уменьшить концентрацию солей в питательной воде, можно поднять циклы концентрирования (COC) в несколько раз и пропорционально сократить продувку.

Это и есть смысл установки обратного осмоса перед паровым котлом. В реальном проекте на промышленной площадке COC поднялись с 4 до 20, продувка упала с 25 % до 5 %, а годовая экономия по воде, топливу и реагентам составила около 8,9 млн ₽ при стоимости установки RO порядка 3 млн ₽. Срок окупаемости — менее полугода. Ниже разберём, как устроена эта математика, какие требования предъявляются к питательной воде по СП 89.13330, что происходит в котле при повышении COC и почему без обратного осмоса дальше потолка 10–15 циклов выйти не получается.

Что такое циклы концентрирования и почему они важны для парового котла

Цикл концентрирования (Cycles of Concentration, COC) — отношение концентрации солей в котловой воде к концентрации в питательной воде. Формула:

COC = TDS_котёл / TDS_питательная_вода

Если в питательной воде 200 мг/л солей, а в котловой 1 000 мг/л — значит COC = 5. Это означает, что одна и та же молекула соли успела «пройти» через котёл пять раз: четыре раза вода вокруг неё испарилась в пар, а на пятый раз её слили с продувкой. Чем выше COC, тем эффективнее котельная использует исходную воду.

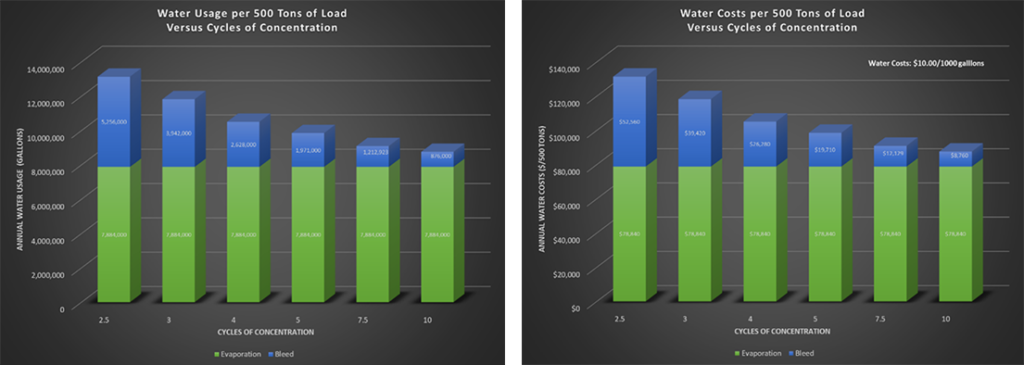

Связь COC с продувкой

Доля продувки от расхода питательной воды считается по простой формуле:

Доля_продувки = 1 / (COC − 1)

Подставим числа:

• COC = 2 → продувка 100 % от производства пара (на каждую тонну пара ещё одна тонна сливается);
• COC = 4 → продувка 33 %;
• COC = 5 → продувка 25 %;
• COC = 10 → продувка 11 %;
• COC = 15 → продувка 7 %;
• COC = 20 → продувка 5,3 %;
• COC = 25 → продувка 4,2 %.

График нелинейный: первые приросты COC дают огромную экономию, дальше эффект затухает. Переход с COC=4 на COC=10 экономит 22 % воды от расхода питательной. С COC=10 на COC=20 — ещё 6 %. Поэтому в реальных проектах целевой диапазон обычно 12–20: ниже теряете экономию, выше упираетесь в физические ограничения растворимости солей.

Что сдерживает рост COC

При концентрировании в котле каждая примесь имеет свой предел. Достигнут предел — начинаются проблемы:

• Карбонатная жёсткость — выпадает в виде накипи CaCO3 на трубных пучках, особенно в зонах максимального теплового потока. Накипь снижает теплопередачу: 1 мм слоя CaCO3 даёт перерасход топлива 5–8 %.
• Сульфаты кальция — образуют плотные отложения CaSO4, удалить кислотной промывкой их сложно. При COC выше 4 без RO жёсткость должна быть полностью удалена на умягчителе.
• Кремнекислота (SiO2) — выпадает в виде силикатной накипи или уносится в пар. Силикаты в паровом контуре оседают на лопатках турбин в виде стекловидного слоя, который удаляется только механически. Норматив СП 89.13330 ограничивает SiO2 в котловой воде паровых котлов низкого давления уровнем 30 мг/л.
• Хлориды — провоцируют точечную (питтинговую) коррозию в зонах концентрационного кипения, особенно у нержавеющих сталей.
• Щёлочность — при кипячении бикарбонатов выделяется CO2, который уходит с паром и в конденсате даёт угольную кислоту. Это разъедает конденсатопроводы из углеродистой стали со скоростью до 1 мм/год.
• Общее солесодержание (TDS) — при достижении 3 000–5 000 мг/л вода начинает пениться: в пар уносятся капли, на лопатках турбин и в перегревателях оседают соли.

Совокупность этих ограничений даёт практический потолок COC. Для умягчённой воды (после Na-катионирования) этот потолок — обычно 10–12, иногда 15. Для пермеата обратного осмоса — 20–30. Для пермеата двухступенчатого RO + EDI — практически без ограничений со стороны примесей, лимитирует только теплотехника.

Нормативная база: что требует СП 89.13330 и СО 153-34

В России качество питательной воды и котловой воды для паровых котлов регламентируется несколькими документами в зависимости от типа котла и его параметров. Краткая карта:

СП 89.13330.2016 «Котельные установки»

Актуализированная редакция СНиП II-35-76. Распространяется на отопительные и производственные котельные с котлами давлением до 4 МПа. Раздел 13 («Водоподготовка и водно-химический режим») устанавливает требования к качеству исходной, питательной и котловой воды:

• Жёсткость общая в питательной воде — не более 20 мкг-экв/л для паровых котлов давлением 0,07–1,4 МПа; не более 15 мкг-экв/л для давления 1,4–2,4 МПа;
• Растворённый кислород — не более 50 мкг/л для давления до 1,4 МПа; не более 30 мкг/л для давления 1,4–4 МПа;
• Свободная углекислота — отсутствие;
• Содержание масел и нефтепродуктов — не более 3 мг/л в питательной воде паровых котлов давлением до 1,4 МПа.

Для котловой воды установлены пределы по солесодержанию (определяется конструкцией котла, обычно 1 500–5 000 мг/л), по щёлочности и по фосфатам.

СО 153-34.20.501-2003 «ПТЭ электрических станций и сетей»

Раздел 4.8 «Водно-химический режим». Применяется к котлам ТЭС, ТЭЦ, котлам-утилизаторам с паровыми турбинами. Требования жёстче: для прямоточных котлов и барабанных котлов высокого давления питательная вода должна иметь:

• Удельная электропроводность пермеата — не более 0,3 мкСм/см;
• Кремнекислота (SiO2) — не более 15 мкг/л;
• Натрий — не более 5 мкг/л;
• Жёсткость — не более 0,2 мкг-экв/л.

Такие показатели достижимы только на двухступенчатом RO с финишной электродеионизацией. Одно умягчение и даже одна ступень RO здесь не работают.

СТО Газпром 5.32-2009, СТО ОАО «РЖД» и другие отраслевые

Для котлов на промышленных площадках газодобычи, железной дороги, нефтехимии действуют отраслевые стандарты. Они в целом повторяют структуру СП 89.13330, но часто добавляют требования к содержанию железа (для котлов на нефтепродуктах — не более 50 мкг/л), нефтепродуктов и микробиологии.

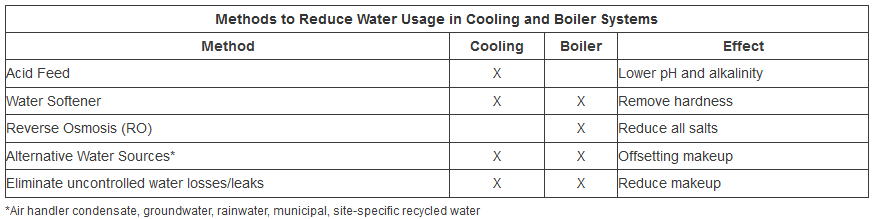

Сравнение водоподготовки: только умягчение vs умягчение + обратный осмос

До установки RO водоподготовка на условной промышленной котельной обычно выглядит так:

Схема А (только умягчение): исходная вода (городская или скважинная) → механический фильтр 50 мкм → Na-катионитовый умягчитель → бак питательной воды → деаэратор → котёл.

Параметры пермеата после умягчителя:

• Жёсткость: < 10 мкг-экв/л (норматив выдерживается);
• TDS: 300–500 мг/л (исходное солесодержание сохраняется);
• Щёлочность общая: 3–6 мг-экв/л (бикарбонаты Na вместо бикарбонатов Ca);
• Хлориды, сульфаты: без изменения;
• Кремнекислота: без изменения, 5–25 мг/л.

При такой питательной воде безопасный COC — 8–10. Продувка — 12–15 % от питательной. На 10 т пара в час сливается 1,2–1,5 т воды в час, или 28–36 т в сутки.

Схема Б (с обратным осмосом): исходная вода → механический фильтр → Na-катионитовый умягчитель → угольный фильтр → RO (одна ступень) → бак пермеата → деаэратор → котёл.

Параметры пермеата:

• Жёсткость: < 1 мкг-экв/л;
• TDS: 10–30 мг/л (степень обессоливания 95–98 %);
• Щёлочность: < 0,2 мг-экв/л;
• Хлориды, сульфаты: уменьшение на 96–99 %;
• Кремнекислота: уменьшение на 95–98 % — 0,2–1,2 мг/л.

При такой питательной воде безопасный COC — 20–25. Продувка — 4–5 % от питательной. На 10 т пара в час сливается 0,4–0,5 т воды в час, или 9,6–12 т в сутки. Снижение в 3 раза по объёму продувки.

Пример внедрения: котельная 10 т/ч, COC с 4 до 20

Промышленная площадка пищевого производства. Производственная котельная — два паровых котла Е-5-1,4 общей паропроизводительностью 10 т/ч, давление пара 1,3 МПа, режим работы 6 000 часов в год. Питательная вода — городская, жёсткость 6 мг-экв/л, TDS 380 мг/л, кремнекислота 12 мг/л, щёлочность 4,5 мг-экв/л.

Состояние «до»

Водоподготовка ограничивалась двумя умягчителями параллельной работы (один в регенерации, один в работе). Антинакипная и коррекционная дозировка — тринатрийфосфат и тиосульфат натрия по нормативу. COC поддерживался на уровне 4 — выше поднять не позволяла кремнекислота. Уже при COC=5 на экранных трубах появлялись стекловидные силикатные отложения, межпромывочный ресурс падал с 18 до 6 месяцев.

Баланс воды и тепла при COC=4:

• Производство пара: 10 т/ч;
• Расход питательной воды: 13,3 т/ч (10 + продувка);
• Продувка: 3,3 т/ч (25 % от пара или 33 % от питательной);
• Расход питательной за год: 80 000 т;
• Объём продувки за год: 20 000 т;
• Тепло, теряемое с продувкой: 20 000 т × 4,18 кДж/(кг·°С) × 180 °С (нагрев питательной до температуры барабана) = 15 ТДж ≈ 4 200 ГДж ≈ 360 000 м3 природного газа эквивалент;
• Стоимость газа на компенсацию потерь продувки (8,5 ₽/м3): 3,06 млн ₽/год;
• Стоимость самой продувной воды (40 ₽/м3 с учётом подготовки): 800 тыс. ₽/год;
• Соль на регенерацию умягчителей (450 ₽/мешок 25 кг, 200 мешков/год): 90 тыс. ₽/год;
• Реагенты коррекционной обработки (фосфаты + сульфит): 360 тыс. ₽/год.

Итого прямые потери при COC=4: 4,31 млн ₽/год.

Плюс косвенные потери от ускоренной деградации трубной системы — увеличенная частота кислотных промывок (раз в 6 месяцев вместо 18), сокращение ресурса котла, простои на ремонт.

Решение

В цепочку водоподготовки добавили одноступенчатую установку обратного осмоса производительностью 12 м3/ч пермеата (с запасом 20 % к расходу питательной воды). Схема: умягчитель → угольный фильтр (антихлор) → картриджный фильтр 5 мкм → RO (12 мембран 8040 в одной линии 4:2 кратность отбора 75 %) → бак пермеата 10 м3 → деаэратор атмосферного типа → котёл.

Дополнительно перенастроили коррекционную обработку: тринатрийфосфат снизили в 4 раза (меньше осадков, меньше требуется), сульфит натрия оставили в нормативе, добавили амин-летучий нейтрализатор для защиты конденсатной линии (раньше его не было — слишком высокий расход на грязной воде).

Состояние «после»

Через 3 месяца после пуска и стабилизации режима замерили показатели. COC удалось поднять до 20 без каких-либо признаков отложений или вспенивания. Расчётный потенциал — до 25, но решили оставить запас по безопасности.

Баланс воды и тепла при COC=20:

• Производство пара: 10 т/ч;
• Расход питательной воды: 10,53 т/ч;
• Продувка: 0,53 т/ч (5,3 % от пара);
• Расход питательной за год: 63 200 т;
• Объём продувки за год: 3 200 т;
• Тепло, теряемое с продувкой: 600 ГДж ≈ 51 000 м3 газа эквивалент;
• Стоимость газа на компенсацию: 433 тыс. ₽/год;
• Стоимость продувной воды: 128 тыс. ₽/год;
• Соль на регенерацию: 90 тыс. ₽/год (умягчитель работает в том же режиме — нагрузка не уменьшилась);
• Реагенты коррекционной обработки: 90 тыс. ₽/год (снижение в 4 раза);
• Эксплуатационные расходы RO: антискалант 60 тыс. ₽/год, замена картриджей 24 тыс. ₽/год, замена мембран раз в 5 лет (200 тыс. ₽/год амортизация), электричество насоса высокого давления (15 кВт × 6 000 ч × 7,5 ₽ = 675 тыс. ₽).

Итого после внедрения RO: расходы на воду и тепло — 1,69 млн ₽/год, эксплуатация RO — 959 тыс. ₽/год. Сумма — 2,65 млн ₽/год.

Экономия

Прямой эффект: 4,31 − 2,65 = 1,66 млн ₽/год по операционным расходам.

Но это ещё не вся экономия. Дополнительно:

• Сокращение частоты кислотных промывок с двух раз в год до одного раза в три года — экономия 480 тыс. ₽/год (реагенты + работа подрядчика + потери на простой);
• Снижение коррозии конденсатопроводов — продление ресурса с 5 до 15 лет, экономия амортизации 850 тыс. ₽/год;
• Уменьшение износа арматуры и регулирующих клапанов на котловой воде — 320 тыс. ₽/год;
• Снижение водоотведения (продувочная вода идёт в канализацию) — 540 тыс. ₽/год по тарифу на стоки;
• Уменьшение перерасхода топлива из-за накипи на трубах: было 1 мм слоя через год (перерасход ~6 %), стало < 0,1 мм — экономия 4,8 млн ₽/год по топливу при годовом расходе газа 8 млн ₽.

Полная экономия с учётом косвенных эффектов: 8,85 млн ₽/год.

CAPEX и окупаемость

Стоимость комплекта оборудования и пусконаладки:

• Установка RO 12 м3/ч на мембранах 8040 (12 шт), компоновка 4:2: 2,4 млн ₽;
• Угольный фильтр на сорбенте антихлор: 180 тыс. ₽;
• Картриджный фильтр и расходники: 35 тыс. ₽;
• Бак пермеата ПЭ 10 м3 с обвязкой: 220 тыс. ₽;
• Дозирующий комплекс антискаланта: 95 тыс. ₽;
• Монтаж, пусконаладка, обвязка трубопроводами: 380 тыс. ₽.

Итого CAPEX: 3,31 млн ₽.

Простой срок окупаемости: 3,31 / 8,85 = 4,5 месяца.

Это нетипично короткий срок для промышленных проектов и объясняется тем, что котельная работала фактически на пределе допустимого COC и теряла существенные деньги на топливе и ремонтах. На объектах с менее агрессивной исходной водой и более низкими исходными потерями типичный срок окупаемости — 9–18 месяцев.

Раздел каталога10 товаров

Промышленные установки обратного осмоса АКВАПЛЕКС

АКВАПЛЕКС RO — линейка обратноосмотических установок производительностью от 100 до 10 000 л/ч. Обессоливание и очистка воды для котельных, пищевых производств, фармацевтики. Сборка в России, срок изготовления 5–10 рабочих дней, гарантия 12 месяцев. Склад в Ростове-на-Дону.

АКВАПЛЕКС RO-10/8040 - установка обратного осмоса с насосом (до 10 м3/ч)

103915

1 945 000 ₽

АКВАПЛЕКС RO-9/8040 - установка обратного осмоса с насосом (до 9 м3/ч)

103923

1 768 700 ₽

АКВАПЛЕКС RO-8/8040 - установка обратного осмоса с насосом (до 8 м3/ч)

103922

1 603 300 ₽

АКВАПЛЕКС RO-7/8040 - установка обратного осмоса с насосом (до 7 м3/ч)

103921

1 435 600 ₽

АКВАПЛЕКС RO-6/8040 - установка обратного осмоса с насосом (до 6 м3/ч)

103920

1 267 600 ₽

АКВАПЛЕКС RO-5/8040 - установка обратного осмоса с насосом (до 5 м3/ч)

103919

1 138 000 ₽

АКВАПЛЕКС RO-4/8040 - установка обратного осмоса с насосом (до 4 м3/ч)

103918

972 500 ₽

АКВАПЛЕКС RO-3/8040 - установка обратного осмоса с насосом (до 3 м3/ч)

103917

825 300 ₽

Все модели и конфигурации

Промышленные установки обратного осмоса Аквапекс для котельных от 3 до 40 м³/ч

Перейти

Что меняется в химии котловой воды при переходе на пермеат RO

Когда питательная вода имеет солесодержание 10–30 мг/л вместо 300–500 мг/л, котловая вода в режиме высокого COC ведёт себя принципиально иначе. Ниже — наблюдения, подтверждённые лабораторными замерами по ходу опытных испытаний и накопленные в эксплуатационных журналах.

Щёлочность и углекислотная коррозия конденсата

На умягчённой воде в питательной остаются все бикарбонаты — натриевые после катионного обмена. При кипячении в котле бикарбонат распадается:

2 NaHCO3 → Na2CO3 + H2O + CO2↑

Углекислый газ уходит вместе с паром в конденсатопровод. При охлаждении в конденсате он растворяется и даёт угольную кислоту:

CO2 + H2O → H2CO3

pH конденсата падает до 5,2–5,8, скорость коррозии углеродистой стали достигает 0,5–1,5 мм/год. Через 3–5 лет конденсатные линии текут, через 7–10 лет требуют полной замены.

После установки RO щёлочность питательной воды снижается с 4–6 мг-экв/л до < 0,2 мг-экв/л. Источник CO2 в паре исчезает. pH конденсата стабильно держится на уровне 7,5–8,5, скорость коррозии падает до < 0,05 мм/год — то есть в 10–30 раз. На небольших котельных это позволяет вообще отказаться от дозирования аминных нейтрализаторов конденсата.

Силикатные отложения

Кремнекислота — самая капризная примесь. Растворимость SiO2 в горячей воде нелинейная: при росте температуры с 100 до 250 °C растворимость падает в 2–3 раза. В котле локально на стенках экранных труб температура воды может быть на 20–30 °C выше средней — именно там выпадает SiO2 в виде стекловидной плёнки. Удалить её кислотами нельзя (силикат не растворяется ни в HCl, ни в HNO3), только щёлочной промывкой при специальном режиме или механическим срывом.

RO снижает SiO2 в пермеате на 96–98 %. С 12 мг/л в исходной до 0,3 мг/л в пермеате. Даже при COC=25 в котловой воде получится максимум 7,5 мг/л SiO2 — это втрое ниже норматива 30 мг/л по СП 89.13330. Силикатных отложений нет в принципе.

Унос капель в пар

При TDS котловой воды выше 3 000 мг/л появляется механический унос капель: вместе с паром в пароперегреватель и в потребитель попадают капли котловой воды. На лопатках турбин и в перегревателях оседают соли. Это не отложения накипного типа, но они нарушают аэродинамику турбины и нагрев пара.

На пермеате RO даже при COC=25 TDS котловой воды — около 750 мг/л. Это в 4–5 раз ниже порога вспенивания. Качество пара по сухости стабильно держится выше 99,5 %.

Расход коррекционных реагентов

На грязной питательной воде требуются повышенные дозы:

• Тринатрийфосфат — для связывания остаточной жёсткости (даже после умягчителя проскоки бывают);
• Сульфит натрия — для удаления растворённого кислорода;
• Аминные нейтрализаторы — для защиты конденсатной линии от CO2;
• Антипенные реагенты — при высоких COC.

На пермеате RO дозировки падают:

• Тринатрийфосфат — в 3–5 раз (остаточной жёсткости почти нет);
• Сульфит — в норме (кислород как растворялся, так и растворяется);
• Аминный нейтрализатор — снижение в 5–10 раз или полный отказ;
• Антипенные — не нужны.

Когда одной ступени RO мало: двухступенчатый осмос и EDI

Описанный пример — это котлы низкого давления (до 1,4 МПа). Для них одной ступени достаточно. Но если на площадке стоят котлы среднего или высокого давления, требования другие.

Котлы 1,4–4,0 МПа

Требования по СО 153-34: солесодержание питательной воды не более 0,1–0,3 мг/л, кремнекислота не более 30–80 мкг/л. Одна ступень RO даёт 10–30 мг/л TDS — недостаточно. Нужна вторая ступень RO или электродеионизация (EDI).

Двухступенчатый RO работает так: пермеат первой ступени идёт на вход второй ступени, где обессоливается ещё на 90–95 %. Итог — 0,3–1,0 мг/л TDS, удельная электропроводность 1,5–5 мкСм/см. Этого хватает для большинства промышленных котлов до 4 МПа.

Котлы выше 4 МПа и паровые турбины

Здесь требуются предельные характеристики: удельная электропроводность пермеата < 0,1 мкСм/см, кремнекислота < 10 мкг/л, натрий < 5 мкг/л. Достигается только связкой двухступенчатый RO + электродеионизация (EDI). EDI добивает остаточную электропроводность до уровня деионизованной воды без расхода химикатов и без регенераций.

Раздел каталога17 товаров

Электродеионизация воды (EDI)

Промышленные модули и установки электродеионизации (ЭДИ/EDI) для получения деионизированной, деминерализованной и ультрачистой воды.

АКВАПЛЕКС Электродеионизация EDI-LX-8.0 (6,5-9,5 м3/ч)

103898

1 716 500 ₽

АКВАПЛЕКС Электродеионизация EDI-LX-7.0 (3,8-7,8 м3/ч)

103897

1 662 400 ₽

АКВАПЛЕКС Электродеионизация EDI-LX-5.0 (1,7-4,2 м3/ч)

103896

1 608 200 ₽

АКВАПЛЕКС Электродеионизация EDI-HP-4.0 (3,2-4,8 м3/ч)

103890

1 485 100 ₽

АКВАПЛЕКС Электродеионизация EDI-HP-3.0 (2,4-3,8 м3/ч)

103889

1 335 700 ₽

АКВАПЛЕКС Электродеионизация EDI-LX-3.0 (1,7-4,2 м3/ч)

103895

1 335 700 ₽

АКВАПЛЕКС Электродеионизация EDI-LX-2.5 (1,4-3,5 м3/ч)

103894

1 261 000 ₽

АКВАПЛЕКС Электродеионизация EDI-HP-2.0 (1,4-2,4 м3/ч)

103888

1 186 300 ₽

Все модели и конфигурации

Электродеионизация EDI — ультрачистая вода для котлов высокого давления и паровых турбин

Перейти

Подбор RO для котельной: ключевые параметры

Подбор установки под конкретный котёл строится по нескольким шагам. Ниже — короткий чек-лист, который мы используем при проектировании.

1. Расчёт целевой производительности

Производительность пермеата считается как:

Q_перм = Q_питат × (1 + 0,1...0,2)

Где Q_питат — расход питательной воды (расход пара × коэффициент учёта продувки), 10–20 % — запас на пиковые нагрузки и на сезонные колебания. Для котельной 10 т/ч пара с целевым COC=20 расход питательной — 10,53 т/ч, то есть требуется RO на 12 м3/ч.

2. Выбор мембран и компоновки

Для котельных питательная вода уже умягчена и прошла угольный фильтр — это «чистая» нагрузка для RO. Стандартные мембраны типа BW (Brackish Water) полиамидные композитные, размер 8040 (диаметр 8 дюймов, длина 40 дюймов). Кратность отбора 75 % при компоновке 4:2 (четыре корпуса в первой ступени, два во второй).

Для нагрузок до 5 м3/ч — компактные установки на мембранах 4040 в одной или двух линиях. Для нагрузок 5–30 м3/ч — стандартные промышленные на 8040.

3. Запас по производительности

Производительность мембраны падает на 5–7 % в год за счёт уплотнения полимера и накопления необратимого загрязнения мембран. К концу 5-летнего ресурса мембрана выдаёт 70–75 % от паспортной. Подбор делается с расчётом на «к концу ресурса», не на «новую с завода». Иначе через 3 года придётся менять мембрану досрочно или жить с дефицитом пермеата.

4. Предподготовка под пермеат для котла

Минимум:

• Механический фильтр 50 мкм перед умягчителем;
• Na-катионитовый умягчитель (жёсткость пермеата на входе RO < 0,5 мг-экв/л — это снижает требования к антискаланту и продлевает ресурс мембран);
• Угольный фильтр или дозирование бисульфита натрия для нейтрализации хлора (свободный хлор разрушает полиамидный слой);
• Картриджный фильтр 5 мкм непосредственно перед мембранами.

Без умягчителя на грязной воде ресурс мембран сокращается в 2–3 раза, антискалант не справляется.

5. Бак пермеата и регулирование

RO работает циклично: «вкл-выкл» по уровню в баке пермеата. Объём бака рассчитывается на 30–60 минут потребления, чтобы насос RO не дёргался каждые 5 минут. Для 12 м3/ч — бак 5–10 м3.

Проектирование схемы для контроля и обслуживания

Установка обратного осмоса в котельной — это не одноразовый монтаж и забыли. Это технологический объект, который требует регулярного контроля и обслуживания. При проектировании важно заложить:

• Кондуктометр на пермеате — постоянный контроль качества (отказ мембраны проявляется ростом электропроводности на 30–50 % за сутки);
• Расходомеры на пермеате и концентрате — для расчёта степени отбора и нормализации данных;
• Манометры на входе, после картриджа, на входе мембран, на концентрате — минимум 4 точки для контроля падения проницаемости и роста перепада давления;
• Кран отбора пробы на каждой мембране — для прозвонки (probing) при подозрении на повреждение;
• Узел химической промывки (CIP) — бак, насос, обвязка для прогона моющих растворов через мембраны;
• Журнал эксплуатации — с ежесменной фиксацией ключевых параметров, по которым считается нормализованная производительность мембран.

Что считать критериями успеха внедрения

Через 6 месяцев после пуска RO в котельной нужно подтвердить экономический эффект. Базовый список показателей:

• Фактический COC — замер солесодержания котловой воды (или электропроводности) на устоявшемся режиме. Должен соответствовать проектному значению 15–20.
• Объём продувки — замер расхода по продувочной линии. Сравнить с расчётным.
• Удельный расход газа — м3 газа на 1 т пара. Должен снизиться на 5–8 % за счёт устранения накипи и сокращения тепла, теряемого с продувкой.
• Расход коррекционных реагентов — должен снизиться в 3–5 раз.
• Качество конденсата — pH, железо, медь. На котельной с чугунными конденсатопроводами концентрация железа должна упасть с 0,3–0,5 мг/л до < 0,05 мг/л.
• Состояние трубной системы котла — при первой плановой остановке (через 12 месяцев) визуально оценить чистоту экранов. Накипь должна отсутствовать или быть тонкой (< 0,1 мм).

Если все показатели выдерживаются — проект считается успешным, окупаемость подтверждена. Если COC не вышел на расчётный уровень или сохраняются накипные отложения — нужна ревизия химии: возможно, остаточная жёсткость в пермеате (проверить умягчитель), или антискалант не работает (проверить дозировку и тип), или допущен перенос концентрата в пермеат (проверить уплотнения корпусов).

Типичные ошибки при внедрении

За годы проектов накопился короткий, но важный список грабель.

Ошибка 1. Не сделали умягчение перед RO

На жёсткой воде (даже с антискалантом) ресурс мембран сокращается с 5 лет до 1,5–2 лет. Антискалант — это страховка от случайного проскока жёсткости, а не замена умягчения. Экономия на умягчителе оборачивается двукратными расходами на мембраны.

Ошибка 2. Не поставили антихлор

Свободный хлор в концентрации выше 0,1 мг/л разрушает полиамидный слой мембраны за 200–500 часов работы. Это необратимо. Если вода городская, в ней почти всегда есть остаточный хлор 0,3–0,5 мг/л. Перед RO обязателен угольный фильтр или дозирование бисульфита натрия.

Ошибка 3. Подобрали RO «впритык»

RO выбрали по текущей нагрузке без запаса. Через 2 года мембраны деградировали на 15 %, котельная увеличила производство на 10 % — RO не справляется, очередь у бака пермеата, котёл идёт на нерегулярном питании. Закладывайте запас 20–30 % к расчётной нагрузке.

Ошибка 4. Не предусмотрели CIP

Узел химической промывки сэкономили на этапе проекта. Через год мембраны нужно промывать — для этого вызывают подрядчика с мобильной установкой. Стоимость одной выездной промывки — 80–150 тыс. ₽. CIP-узел стоит 200–300 тыс. ₽ и окупается за 2–3 промывки.

Ошибка 5. Не учли электричество

RO 12 м3/ч потребляет около 15 кВт. При тарифе 7,5 ₽/кВт·ч и режиме 6 000 ч/год это 675 тыс. ₽ — солидная статья эксплуатации. На стадии расчёта окупаемости её часто забывают учесть, и реальный срок выходит больше плана.

Когда RO перед котлом не окупается

Установка RO — не всегда экономически оправданное решение. Случаи, когда лучше остаться на умягчении:

• Очень мягкая исходная вода (TDS < 100 мг/л, жёсткость < 2 мг-экв/л, SiO2 < 5 мг/л) — на такой воде потолок COC и так 10–12, дополнительная экономия от RO будет небольшой и срок окупаемости вырастет до 3–5 лет.
• Малая нагрузка (котёл < 0,5 т/ч, режим работы < 2 000 ч/год) — абсолютная экономия в рублях недостаточна, чтобы окупить CAPEX и OPEX RO.
• Котёл низкого давления для отопления с возвратом конденсата > 90 % — потребление подпитки минимально, экономия от снижения продувки в абсолютных рублях невелика.
• Готовится модернизация котельной с заменой котлов — RO под старый котёл смысла не имеет, проектируется сразу под новые котлы.

Универсальный фильтр принятия решения: если годовой расход топлива на котельной больше 3 млн ₽ и питательная вода имеет TDS > 200 мг/л — RO почти наверняка окупится за 1–3 года. Если меньше — нужен индивидуальный расчёт.

Развёрнутый расчёт антискаланта для котельной

Антискалант — это органофосфонат или полиакрилат, который удерживает в растворе кальций, магний, барий, стронций и кремнекислоту даже при их формальном пересыщении. Без антискаланта рост COC на RO ограничен теми же примесями, что и в котле, только при меньших абсолютных концентрациях.

Какие риски снимает антискалант

Перед мембранами стоит концентрат, в котором примеси сконцентрированы в 4 раза при типичной кратности отбора 75 %. Если в питательной 5 мг/л CaSO4, в концентрате — 20 мг/л. Растворимость CaSO4 при 25 °C — около 2 100 мг/л, поэтому здесь риск минимальный. Но для слаборастворимых соединений (BaSO4 — растворимость 2 мг/л, SrSO4 — 130 мг/л, силикат кальция — 130 мг/л) даже умеренная исходная концентрация после концентрирования создаёт критическое пересыщение.

Антискалант работает по двум механизмам: подавление зарождения кристалла (threshold inhibition) и торможение роста уже зародившегося кристалла (crystal modification). Первое — основной механизм для карбонатов кальция, второе — для сульфатов.

Дозировка антискаланта

Типичные дозировки в зависимости от состава воды:

• Водопроводная городская вода после умягчения: 2,5–4 мг/л пермеата (по массе чистого продукта);
• Скважинная вода с высоким SiO2 (15–25 мг/л) после умягчения: 4–6 мг/л;
• Скважинная вода с железом и марганцем после обезжелезивания и умягчения: 3–5 мг/л;
• Грязная исходная (стоки, сложная гидрохимия): 6–10 мг/л.

Для котельной 12 м3/ч это даёт расход чистого антискаланта 30–48 г/час. Товарная форма — обычно 20–30 % раствор, расход рабочего раствора 100–250 мл/ч. Дозирующий насос производительностью 0,5–1 л/ч с запасом покрывает диапазон. Годовой расход: 1,5–3 кг чистого продукта на котельную 10 т/ч пара, или 10–20 канистр товарного антискаланта по 25 кг. Стоимость — 40–80 тыс. ₽/год.

Что нельзя делать с антискалантом

• Не дозировать антискалант после картриджного фильтра — точка ввода всегда до картриджа, чтобы реагент успел перемешаться и реагент сам не забил картридж;
• Не смешивать с коагулянтами и катионными флокулянтами — они нейтрализуют друг друга и выпадают в осадок прямо в трубопроводе;
• Не использовать антискалант на основе фосфонатов вместе с железосодержащей водой — фосфонат связывает железо и теряет эффективность по основной задаче;
• Не превышать дозировку «на всякий случай» — избыток антискаланта сам становится источником загрязнения мембран (биообрастание на органике).

Водный баланс котельной до и после RO в табличном виде

Чтобы понимать масштабы экономии воды, полезно посмотреть на полный водный баланс. Ниже — расчёт для той же котельной 10 т/ч пара, режим 6 000 часов в год, возврат конденсата 30 %.

Баланс «до» (только умягчение, COC=4)

• Производство пара: 10 т/ч × 6 000 ч = 60 000 т/год;
• Возврат конденсата (30 %): 18 000 т/год;
• Подпитка деаэратора: 60 000 − 18 000 = 42 000 т/год;
• Продувка котла (33 % от пара при COC=4): 14 000 т/год;
• Расход питательной воды (подпитка + потери внутри котла): 42 000 + 14 000 = 56 000 т/год;
• Расход исходной городской воды: 56 000 т/год (без потерь на умягчителе условно);
• Потребление на регенерацию умягчителя (5 % от расхода): 2 800 т/год;
• Сбросы в канализацию: продувка 14 000 + регенерация 2 800 = 16 800 т/год.

Баланс «после» (умягчение + RO, COC=20)

• Производство пара: 60 000 т/год (то же);
• Возврат конденсата: 18 000 т/год (то же);
• Подпитка деаэратора: 42 000 т/год;
• Продувка котла (5,3 % от пара): 3 200 т/год;
• Расход пермеата RO: 42 000 + 3 200 = 45 200 т/год;
• Расход питательной воды на вход RO (при отборе 75 %): 60 300 т/год;
• Концентрат RO (25 %): 15 100 т/год;
• Расход исходной воды: 60 300 + регенерация умягчителя 3 000 = 63 300 т/год;
• Сбросы в канализацию: концентрат RO 15 100 + продувка 3 200 + регенерация 3 000 = 21 300 т/год.

Сравнение

Парадокс: с RO потребление городской воды выросло с 56 000 до 63 300 т/год (+13 %), а сбросы в канализацию выросли с 16 800 до 21 300 т/год (+27 %). Где же экономия?

Экономия не в воде, а в энергии. Каждая тонна продувки уносит тепло, потраченное на её подогрев с 80 °C (питательная вода после деаэратора) до 195 °C (температура насыщения при 1,3 МПа). Это 115 °C × 4,18 кДж/(кг·°С) = 480 кДж/кг = 480 МДж/т. На 14 000 т продувки в год это 6,7 ТДж = 1,86 ГВт·ч. В газовом эквиваленте при КПД котла 92 %: 7,3 ТДж газа = 195 000 м3 газа = 1,66 млн ₽ по тарифу 8,5 ₽/м3.

После RO продувка 3 200 т/год уносит 1,5 ТДж тепла = 45 000 м3 газа = 380 тыс. ₽. Разница — 1,28 млн ₽/год только на тепле продувки.

Плюс ко всему: концентрат RO не уносит тепло (выходит холодным с входной температурой 12–18 °C), его потери — только цена самой исходной воды и стоки. Это намного дешевле, чем потери на продувке горячего котла.

Как считать окупаемость (ROI) заранее без опытных испытаний

Если планируется бюджет на следующий год и нужно прикинуть, окупится ли RO, можно использовать упрощённую формулу:

Экономия_₽/год ≈ M × H × (B_до − B_после) × (Cw + Cf × ΔT / 1000)

Где:

• M — производство пара в т/ч;
• H — часы работы в год;
• B_до и B_после — доля продувки от пара (например 0,33 и 0,053);
• Cw — стоимость тонны питательной воды с учётом подготовки (40–80 ₽/т);
• Cf — стоимость газа на нагрев 1 м3 воды на 1 °C (около 0,5 ₽);
• ΔT — разница температур барабана котла и питательной воды (обычно 110–130 °C).

Для нашей котельной (M=10, H=6000, B_до−B_после=0,277, Cw=60, ΔT=120, Cf=0,5):

Экономия ≈ 10 × 6000 × 0,277 × (60 + 0,5 × 120) = 16 620 × 120 = ~2 млн ₽/год только по воде и теплу продувки.

Это нижняя оценка — без учёта экономии на реагентах, на ремонтах, на сокращении накипи. На реальных проектах полная экономия выходит в 2,5–4 раза выше базовой формулы. Для оценки CAPEX:

CAPEX_RO ≈ Q × 200 000 ₽/м3·ч + 500 000 ₽ (обвязка, монтаж, ПНР)

Где Q — производительность RO в м3/ч. Для 12 м3/ч: 12 × 200 000 + 500 000 = 2,9 млн ₽. Реальный диапазон 2,4–4,0 млн ₽ в зависимости от комплектации, производителя мембран и сложности обвязки.

Простой срок окупаемости = CAPEX / Экономия_годовая. Для среднего проекта получается 6–15 месяцев.

Эксплуатация RO перед котлом: реальные затраты

Часто RO продаётся как «поставил и забыл», но в реальности есть регулярные операции и плановые затраты. Чтобы CAPEX не превратился в сюрприз, при бюджетировании на следующие 5 лет нужно учесть:

Ежедневные операции (10–15 мин/смена)

• Снятие показаний с приборов (давление на входе, после картриджа, на концентрате; расходы пермеата и концентрата; электропроводность пермеата);
• Запись в журнал эксплуатации;
• Контроль уровня антискаланта в баке;
• Визуальный осмотр на предмет течей и постороннего шума насоса.

Еженедельные операции (1–2 часа)

• Расчёт нормализованной производительности и нормализованной разницы перепадов давления (нужно для раннего выявления загрязнения мембран);
• Замер пермеата на жёсткость и электропроводность лабораторным прибором (контроль работы умягчителя);
• Анализ котловой воды на TDS, щёлочность, хлориды — для уточнения текущего COC и его сравнения с целевым.

Ежемесячные операции (2–3 часа)

• Замена картриджного фильтра (типичный ресурс — 1–3 месяца в зависимости от качества воды после умягчителя);
• Полный анализ пермеата в сторонней лаборатории;
• Доливка/заказ антискаланта на следующий месяц.

Раз в 6–12 месяцев

• Химическая промывка мембран (CIP) — кислотная и щелочная. Длительность 4–6 часов на каждый цикл, простой котельной не требуется (если есть бак пермеата на 6+ часов работы);
• Замена бактерицидного картриджа (если установлен);
• Проверка дозирующего насоса антискаланта на точность дозы;
• Поверка кондуктометра.

Раз в 3–5 лет

• Замена мембранных элементов — основная статья расходов на 5-летнем горизонте. Для установки 12 м3/ч на 12 мембранах 8040 это 12 × 60–80 тыс. ₽ = 720–960 тыс. ₽ единовременно;
• Ревизия насоса высокого давления (механические уплотнения, подшипники);
• Замена прокладок и уплотнений корпусов мембран.

Суммарный OPEX по статьям

Для котельной 10 т/ч с RO 12 м3/ч ежегодные расходы:

• Электроэнергия: 675 тыс. ₽;
• Антискалант: 60 тыс. ₽;
• Картриджные фильтры: 24 тыс. ₽;
• Реагенты CIP (раз в год): 30 тыс. ₽;
• Лабораторные анализы: 36 тыс. ₽;
• Амортизация мембран (1/5 от стоимости замены): 170 тыс. ₽;
• Резерв на ремонты: 60 тыс. ₽.

Итого: 1 055 тыс. ₽/год OPEX. Эта сумма уже учтена в расчёте окупаемости.

Интеграция RO в существующую котельную

Установка RO в действующую котельную — задача не только техническая, но и организационная. Нужно встроить новый агрегат в существующую схему, не остановив подачу пара потребителю.

Этап 1. Аудит

Перед проектированием делается полный аудит существующей водоподготовки:

• Замер всех потоков (расход исходной, после умягчителя, продувки, конденсата);
• Полный химический анализ исходной и питательной воды (минимум 14 показателей: pH, TDS, удельная электропроводность, жёсткость общая, кальций, магний, щёлочность, хлориды, сульфаты, нитраты, кремнекислота, железо общее, марганец, свободный хлор);
• Анализ котловой воды на устоявшемся режиме (минимум 5 показателей: TDS, щёлочность общая, хлориды, фосфаты, кремнекислота);
• Расчёт фактического COC и сравнение с проектным;
• Аудит состояния трубной системы котла (по результатам последней инспекции при вскрытии барабана).

Этап 2. Проектирование

На основе аудита проектируется схема:

• Точка врезки пермеата RO — обычно перед деаэратором, чтобы пермеат прошёл деаэрацию (удаление O2 и CO2);
• Сброс концентрата — в канализацию через гасящий бак (концентрат имеет температуру входной воды, но если идёт регенерация умягчителя, может быть горячий);
• Электроснабжение — отдельная питающая линия на щит RO с защитой;
• КИП и автоматика — интеграция в АСУ ТП котельной либо отдельный шкаф с локальным управлением.

Этап 3. Монтаж в режиме параллельной работы

Лучший вариант — смонтировать RO параллельно с существующей линией питательной воды, с возможностью переключения. Это позволяет:

• Запустить RO без остановки котла;
• Сделать пусконаладку без давления времени;
• В случае аварии RO мгновенно вернуться на старую схему с умягчителем;
• В переходный период проверить совместимость пермеата с существующей коррекционной химией.

Этап 4. Пусконаладка и сертификация

• Промывка системы технической водой (2–3 часа);
• Прокачка консервационного раствора из мембран (1–2 часа, сброс в канализацию);
• Выход на номинальный режим, замеры производительности и качества пермеата;
• Постепенный подъём COC котла под лабораторным контролем (1 цикл в день, контроль по силикату, щёлочности и TDS котловой воды);
• Через 2–3 недели — стабилизация на целевом COC, передача в эксплуатацию.

Что делать с концентратом RO

Концентрат RO — это исходная вода, обогащённая в 4 раза по солям. Для типичной котельной это 3–4 м3/ч с TDS 1 200–1 800 мг/л — фактически слабосолёная вода. Куда её сбрасывать?

Вариант 1. В канализацию (стандарт)

Самый простой и распространённый вариант. Концентрат идёт в производственную канализацию, далее на очистные. По нормативу водоотведения TDS 1 500 мг/л обычно укладывается в допустимый сброс (если у предприятия нет жёсткого договора с водоканалом на конкретные концентрации). Стоимость стоков — 30–60 ₽/м3, для 3 м3/ч × 6 000 ч = 18 000 м3 это 540 тыс. − 1 080 тыс. ₽/год.

Вариант 2. На технические нужды

Концентрат можно использовать на охлаждение технологических аппаратов, на мойку оборудования, на промывку фильтров. Это снижает расход исходной воды и сбросы. Окупаемость такого решения — индивидуальная, зависит от того, какая вода сейчас используется на эти цели и сколько её нужно.

Вариант 3. Каскадное использование с градирней

Если на площадке есть градирня, концентрат RO котельной может стать подпиткой градирни. Соли в концентрате уже умягчены (если перед RO стоял умягчитель), они не образуют накипи в системе охлаждения. Этот вариант снижает суммарное водопотребление предприятия на 5–8 %.

Вариант 4. Zero Liquid Discharge (ZLD)

Для производств с жёсткими экологическими ограничениями (бессточные технологии, удалённые объекты без канализации) применяется ZLD — выпаривание концентрата с получением сухого остатка. Капитальные затраты высокие (5–15 млн ₽ на дополнительное оборудование), окупаемость по сточным платежам — обычно 3–7 лет.

Динамика деградации мембран в режиме котельной

Мембрана RO в котельной работает в относительно щадящем режиме: вода уже прошла умягчение и угольный фильтр, температура стабильная 12–22 °C, отсутствует биообрастание на хлорированной городской воде. Тем не менее ресурс мембран не бесконечен. Понимание динамики деградации помогает планировать замену и избегать аварийных простоев.

Падение производительности (поток)

Удельная производительность (поток через единицу площади мембраны) падает по двум причинам: уплотнение полимера под давлением (compaction) и накопление необратимого загрязнения мембран. Типичная кривая:

• Первые 100 часов: падение на 5–10 % за счёт уплотнения мембраны (необратимо, расчётное явление);
• Год 1: ещё минус 3–5 %;
• Год 2–3: минус 5 % каждый год;
• Год 4–5: минус 7–10 % каждый год;
• К концу 5-го года поток составляет 65–75 % от паспортного.

Когда поток падает ниже 60–65 % от паспортного — мембрану меняют, даже если по селективности она ещё работает. Дальнейшая эксплуатация даёт перерасход электричества и дефицит пермеата.

Рост перепада давления через корпус мембран

Это диагностический параметр номер один. Перепад давления (ΔP) от входа до выхода корпуса мембран в норме — 0,8–1,5 бар на одну ступень. Рост перепада на 50 % от исходного — признак отложений в подпорных каналах (разделителях) мембран, обычно от карбонатов или биослоя. Рост на 100 % — критический, нужно сразу делать промывку.

Нормальный сценарий: ΔP медленно растёт на 0,1–0,3 бар в год. После CIP-промывки возвращается почти к исходному. Если после CIP осталось 70 %+ от роста — загрязнение необратимое, мембрана теряет ресурс.

Падение селективности (рост проскока солей)

Удельная электропроводность пермеата на новой мембране — 10–30 мкСм/см при пермеате с TDS 5–20 мг/л. Рост электропроводности означает рост проскока солей:

• Медленный плавный рост на 1–2 % в год — нормальное старение, до 30 % к концу 5-летнего ресурса считается приемлемым;
• Резкий рост на 30–50 % за неделю — признак механического повреждения мембраны (микроотверстие, повреждение O-кольца уплотнения, разрыв в зоне намотки);
• Постепенный рост в одной линии при стабильной в другой — характерно для деградации мембран по типу одного отказавшего элемента (нужна прозвонка-probing).

Для котельной критичен именно рост электропроводности: если пермеат начал содержать больше солей, COC в котле нужно снижать, иначе нарушаются нормативы по котловой воде. Кондуктометр на пермеате с автоматической сигнализацией по росту проводимости — обязательное оснащение для котельных.

Журнал деградации

Хороший эксплуатационный журнал содержит еженедельные записи по 8 параметрам: расход пермеата, расход концентрата, давление на входе, давление на концентрате, ΔP через мембраны, температура воды, электропроводность исходной, электропроводность пермеата. Этих данных достаточно для расчёта нормализованной производительности (приведение к стандартным условиям — 25 °C, опорное давление, паспортная концентрация) и нормализованного перепада давления.

Динамику смотрят по нормализованным значениям, а не по сырым. Сырые показатели колеблются с температурой воды (зимой холоднее — производительность ниже даже у здоровой мембраны), поэтому без нормализации сложно отличить деградацию от сезонных колебаний.

Связка RO с энергоэффективностью котла

Помимо прямой экономии на воде, тепле и реагентах, обратный осмос косвенно увеличивает КПД котла. Связь не очевидная, поэтому её часто упускают при экономических расчётах.

Чистая трубная система — стабильный КПД

Каждый миллиметр накипи на экранных трубах снижает КПД котла на 5–8 %. На грязной воде с COC=4 типичная скорость накопления накипи — около 0,8–1,2 мм/год при отсутствии промывок. К концу первого года КПД падает с проектных 92 % до 86 %, к концу второго — до 80 %. Регламентная кислотная промывка возвращает КПД к исходному, но в межпромывочный период котёл стабильно работает с перерасходом топлива.

С пермеатом RO накипь не формируется в принципе. КПД котла стабильно держится на проектном уровне. На котельной 10 т/ч пара с годовым расходом газа 8 млн ₽ это экономия 5–8 % = 400–640 тыс. ₽/год только за счёт стабильности КПД.

Снижение продувки — снижение тепловых потерь

Продувка котла бывает непрерывная (через регулятор) и периодическая (по сигналу солемера или вручную). В любом случае с продувочной водой уходит тепло, потраченное на её подогрев до температуры барабана. Каждая тонна продувки при давлении 1,3 МПа уносит около 850 МДж тепла = 23 м3 газа эквивалент = 195 ₽.

На котельной с COC=4 продувка 20 000 т/год = 3,9 млн ₽ теряемого газа. На COC=20 продувка 3 200 т/год = 624 тыс. ₽. Разница 3,3 млн ₽/год — это самая крупная статья экономии, она часто превосходит экономию на воде в 3–5 раз.

Возможность установки экономайзера на продувочной воде

На котельных с высокой долей продувки (COC=4) часто стоит теплообменник-утилизатор, отбирающий тепло продувки на подогрев питательной воды или на технологические нужды. После перехода на COC=20 поток продувки падает в 6 раз, утилизатор становится неэффективным. Его можно демонтировать и упростить обвязку — освобождается место в котельной и снижаются капитальные расходы на следующий ремонт.

Конденсат: побочный эффект внедрения RO

После установки обратного осмоса состояние конденсата меняется в лучшую сторону:

• pH стабилизируется в диапазоне 7,5–8,5 (раньше 5,5–6,5 за счёт CO2 из бикарбонатов);
• Содержание железа падает с 0,3–0,8 до 0,02–0,05 мг/л — конденсат перестаёт быть «ржавым»;
• Содержание меди (если есть медные участки) падает с 0,05–0,15 до 0,005 мг/л;
• Возврат конденсата в деаэратор можно увеличить с 25–30 % до 50–70 % — раньше часть конденсата приходилось сбрасывать из-за низкого качества.

Увеличение возврата конденсата с 30 % до 60 % при производстве 10 т/ч пара даёт дополнительную экономию 18 000 т/год подпитки = 720 тыс. ₽/год по воде и тепло на её подогрев = ещё ~400 тыс. ₽/год по газу. Этот эффект обычно проявляется через 3–6 месяцев после пуска RO, когда конденсатопроводы постепенно отмываются от исторических отложений.

Выводы

Обратный осмос перед паровым котлом — это инвестиция, которая возвращается через топливо, реагенты, ремонты и продление ресурса оборудования. На промышленной котельной 10 т/ч с типичной городской водой повышение COC с 4 до 20 даёт прямую экономию 1,5–2 млн ₽/год по эксплуатационным расходам и косвенную экономию ещё 5–8 млн ₽/год за счёт устранения накипи, замедления коррозии и сокращения числа ремонтов.

Технически проект простой: одноступенчатый RO 12 м3/ч на мембранах 8040, дополнительный угольный фильтр, бак пермеата, обвязка. Капитальные затраты 3–4 млн ₽. Срок окупаемости — 5–12 месяцев для большинства промышленных площадок.

Главные точки проектного контроля: умягчение перед RO обязательно, антихлор обязателен, запас по производительности 20–30 %, узел CIP в проекте, набор приборов для контроля (кондуктометр, расходомеры, манометры). И главное — после пуска нужен 6-месячный контроль показателей, чтобы подтвердить выход на проектный COC и реальный экономический эффект.

FAQ
