Один миллиметр накипи на трубах котла увеличивает расход топлива на 15–20%. Для водогрейного котла мощностью 5 МВт при работе 6 000 ч/год это 3,5 млн рублей ежегодного перерасхода газа. Два миллиметра — уже 25–35%, а при трёх можно готовиться к аварийному останову.
В этой статье — конкретные нормы качества воды для водогрейных и паровых котлов, четыре типовые технологические схемы водоподготовительных установок (ВПУ) с оборудованием и ценами, формулы расчёта производительности и экономическое обоснование. Всё по действующим нормативным документам: РД 24.032.01-91, РД 24.031.120-91, СП 89.13330.2016, ГОСТ Р 55682.12-2013.
Расчёты проверены инженером с опытом проектирования и наладки водно-химического режима котельных более 30 лет. Цены актуальны на февраль 2026 года.
Почему котлу нужна подготовленная вода
Неподготовленная вода разрушает котёл тремя способами: накипью, коррозией и уносом солей с паром. Каждый из них — самостоятельная причина для капитального ремонта или замены оборудования.
Накипь: теплоизолятор на трубах
Теплопроводность стали — около 50 Вт/(м·К). Теплопроводность карбонатной накипи (CaCO₃) — 1,5 Вт/(м·К), силикатной — 0,2 Вт/(м·К). Накипь работает как теплоизолятор: топливо сгорает, а тепло не проходит через стенку трубы в воду. Труба перегревается, металл теряет прочность.
| Толщина накипи | Перерасход топлива | Рост температуры стенки | Последствия |
|---|---|---|---|
| 0,5 мм | +5–8% | +30–50 °C | Ускоренная коррозия под отложениями |
| 1,0 мм | +15–20% | +80–120 °C | Риск ползучести металла в котлах выше 1 МПа |
| 2,0 мм | +25–35% | +150–200 °C | Вероятен разрыв трубы |
| 3,0+ мм | +35–50% | +250 °C и выше | Аварийный останов неизбежен |
Данные приведены для типичной теплонапряжённости поверхностей нагрева 200–300 кВт/м². При более высоких нагрузках (энергетические котлы) последствия наступают быстрее.
Коррозия: кислород, углекислота, щёлочь
Кислородная коррозия — главный разрушитель. Растворённый кислород при температуре 70–150 °C вызывает питтинговую коррозию: точечные язвы глубиной до 1 мм/год. Достаточно 0,1 мг/л O₂ в питательной воде, чтобы за 3–5 лет свищ пробил трубу.
Углекислотная коррозия — CO₂ растворяется в конденсате, снижая pH до 4,5–5,5. При таком pH скорость общей коррозии стали достигает 0,3–0,5 мм/год. Конденсатопроводы, не защищённые нейтрализующими аминами, выходят из строя за 5–7 лет.
Щелочная хрупкость — при pH котловой воды выше 12 и наличии механических напряжений (вальцовочные соединения, трещины) щёлочь проникает в микрозазоры и вызывает межкристаллитное растрескивание. Это касается только котлов с заклёпочными соединениями — в современных сварных барабанах проблема практически исключена.
Унос солей с паром (для паровых котлов)
При давлении выше 4 МПа кремниевая кислота (SiO₂) начинает испаряться вместе с паром. Попадая в турбину, она осаждается на лопатках, снижая КПД и вызывая дисбаланс ротора. Именно поэтому нормы на SiO₂ ужесточаются с ростом давления: 50 мг/л при 1 МПа, 15–30 мг/л при 4–10 МПа, 5–10 мг/л выше 10 МПа.
Нормы качества воды для котлов: что требуют документы
В России действует несколько нормативных документов, регламентирующих качество воды для котельных. Какой документ применять — зависит от типа котла.
Здесь — сжатый обзор. Если вы обосновываете проект ВПУ перед Ростехнадзором и нужны конкретные номера пунктов, таблиц и сравнительная сводка по всем документам — читайте подробный постатейный разбор нормативов.
| Документ | Область применения | Статус |
|---|---|---|
| РД 24.032.01-91 | Питательная вода паровых стационарных котлов | Действующий |
| РД 24.031.120-91 | Сетевая и подпиточная вода водогрейных котлов | Действующий |
| ГОСТ Р 55682.12-2013 | Качество воды водотрубных котлов (аналог EN 12952-12) | Действующий |
| СП 89.13330.2016, раздел 12 | Проектирование ВПУ котельных установок | Действующий |
| ФНП (Приказ Ростехнадзора №536, изм. №16 от 22.01.2024) | Промышленная безопасность оборудования под давлением | Действующий |
Нормы для паровых котлов (РД 24.032.01-91)
Требования к питательной воде барабанных паровых котлов зависят от рабочего давления. Чем выше давление — тем жёстче нормы.
| Параметр | ≤ 1 МПа | 1–4 МПа | 4–10 МПа | > 10 МПа |
|---|---|---|---|---|
| Жёсткость, мкг-экв/кг | 30 | 15–30 | 15 | < 10 |
| Растворённый O₂, мкг/кг | < 10 | < 5 | < 3 | < 1 |
| pH котловой воды | 7,5–8,5 | 8,0–9,0 | 8,5–10,0 | 8,5–10,5 |
| Железо, мг/л | 0,3 | 0,1 | < 0,1 | < 0,05 |
| Кремнекислота (SiO₂), мг/л | 50 | 30 | 15–30 | 5–10 |
Ключевой параметр — жёсткость. 30 мкг-экв/кг — это 0,03 мг-экв/л. Обычный умягчитель на ионообменной смоле даёт остаточную жёсткость 0,01–0,1 мг-экв/л — нижняя граница впритык, верхняя уже не проходит. Обратный осмос даёт < 0,005 мг-экв/л — с десятикратным запасом.
Нормы для водогрейных котлов (РД 24.031.120-91)
Водогрейные котлы работают на закрытый контур (сетевая вода циркулирует), потребляя подпиточную воду только на компенсацию утечек. Требования мягче, чем для паровых, но деаэрация всё равно обязательна.
| Параметр | Сетевая вода | Подпиточная вода |
|---|---|---|
| Жёсткость, мг-экв/л | < 0,3 | < 0,1 |
| pH | 7,5–8,5 | 6,5–8,5 |
| Хлориды, мг/л | < 50 | < 25 |
| Растворённый O₂, мг/л | < 0,1 | < 1 |
| Взвешенные вещества, мг/л | < 5 | < 5 |
Обратите внимание: подпиточная вода должна иметь жёсткость < 0,1 мг-экв/л. Одноколонный умягчитель при проскоке может выдать 0,3–0,5 — это уже превышение. Решение: дуплексный умягчитель (две колонны попеременно) или обратный осмос.
Что требует СП 89.13330.2016
Раздел 12 свода правил обязывает предусматривать ВПУ для всех котельных установок. Ключевые требования:
- Производительность ВПУ — на максимальный часовой расход подпиточной воды с учётом собственных нужд установки (промывки фильтров, регенерация смолы)
- Запас реагентов — не менее чем на 30 суток работы при максимальной нагрузке
- Деаэрация обязательна, если нормы на содержание O₂ требуют удаления растворённого кислорода
- Лаборатория химического контроля — для котельных с суммарной мощностью более 10 МВт
Как определить тип ВПУ по типу и давлению котла
Тип и мощность котла определяют требования к воде, а требования — технологическую схему. Вот матрица выбора:
| Тип котла | Давление | Жёсткость | O₂ | Схема ВПУ |
|---|---|---|---|---|
| Водогрейный, < 3 МВт | до 0,6 МПа | < 0,3 мг-экв/л | < 0,1 мг/л | Схема 1: умягчение + дозирование |
| Водогрейный, 3–30 МВт | до 0,6 МПа | < 0,1 мг-экв/л | < 0,05 мг/л | Схема 2: RO + дозирование + деаэрация |
| Паровой, до 1,6 МПа | 1,0–1,6 МПа | < 0,03 мг-экв/л | < 10 мкг/кг | Схема 3: RO + деаэрация + дозирование |
| Паровой, > 4 МПа | > 4 МПа | < 0,015 мг-экв/л | < 3 мкг/кг | Схема 4: двухступенчатый RO + деаэрация |
Правило: жёсткость < 0,3 мг-экв/л — умягчитель может справиться. Ниже 0,1 — нужен дуплексный умягчитель или обратный осмос. Ниже 0,03 — только обратный осмос.
Схема 1: водогрейная котельная до 3 МВт — умягчение и дозирование
Типичная котельная жилого комплекса, промышленного здания или небольшого посёлка. Котлы КСТВ, КВ-ГМ или аналоги, давление до 0,6 МПа. Расход подпиточной воды — 1–3 м³/ч. Источник — водопровод или скважина.
Технологическая схема
Водопровод → Механический фильтр → Умягчитель (дуплекс) → Бак-аккумулятор → Дозирование (ингибитор коррозии + pH) → Подпиточный насос → Котёл
Почему именно так
Механический фильтр — удаляет взвесь, защищает ионообменную смолу от заиливания. Обязателен, если источник — скважина. Для водопроводной воды — рекомендуется при мутности > 1 NTU.
Умягчитель в дуплексном исполнении — две колонны работают попеременно: пока одна на регенерации, вторая в работе. Обеспечивает непрерывную подачу умягчённой воды с жёсткостью < 0,1 мг-экв/л. Для расхода до 1,5 м³/ч достаточно колонн 1252.
Смола Betasoft — стандартная катионообменная смола для умягчения. В колонне 1252 размещается 75 л смолы (3 мешка по 25 л). Ресурс между регенерациями при жёсткости исходной воды 5 мг-экв/л — около 10 м³.
Бак-аккумулятор — буфер между ВПУ и котлом. Без него умягчитель включается/выключается с каждым тактом подпиточного насоса, что ускоряет износ клапана управления.
Дозирование — ингибитор коррозии на основе фосфонатов (ОЭДФК, 5–10 мг/л) защищает внутренние поверхности от кислородной коррозии. Корректор pH (NaOH) доводит pH до 8,0–8,5. Одна станция дозирования с двухканальным насосом или две отдельные.
Оборудование и стоимость
| Позиция | Оборудование | Кол-во | Назначение |
|---|---|---|---|
| 1 | Фильтр механический 1354/F67Q1 | 1 | Удаление взвеси |
| 2 | Умягчитель 1252/F116Q3 | 2 (дуплекс) | Жёсткость < 0,1 мг-экв/л |
| 2.1 | Смола Betasoft 25 л | 6 мешков | Загрузка умягчителей |
| 3 | Бак накопительный 1000 л | 1 | Буфер подпитки |
| 4 | Станция дозирования AMC200/60L/DN15 | 1 | Ингибитор + pH |
CAPEX: 200 000–350 000 ₽. OPEX: соль 30 000–50 000 ₽/год, реагенты 15 000–25 000 ₽/год. Для сравнения: замена труб котла — 500 000–2 000 000 ₽.
Схема 2: водогрейная котельная 3–30 МВт — обратный осмос и дозирование
Промышленная или районная котельная. Несколько котлов, подпитка 3–10 м³/ч. Источник — водопровод или скважина с повышенным солесодержанием (TDS > 500 мг/л) или хлоридами (> 50 мг/л), где одного умягчения недостаточно.
Технологическая схема
Водопровод → Механический фильтр → Дозирование антискаланта → Обратный осмос → Бак пермеата → Дозирование (pH + ингибитор) → Вакуумный деаэратор → Подпиточный насос → Котёл
Почему RO, а не умягчитель
Умягчитель удаляет только жёсткость. Обратный осмос удаляет жёсткость + хлориды + кремний + TDS — всё за одну ступень. При подпитке 3–10 м³/ч расход соли на умягчитель составляет 2–5 тонн/год. OPEX обратного осмоса (мембраны + электроэнергия + антискалант) сопоставим, а качество воды значительно выше.
Кроме того, РД 24.031.120-91 ограничивает хлориды в подпиточной воде до 25 мг/л. Если в исходной воде хлоридов 60–80 мг/л (типично для городского водопровода юга России), умягчитель их не снизит. Только RO.
Оборудование

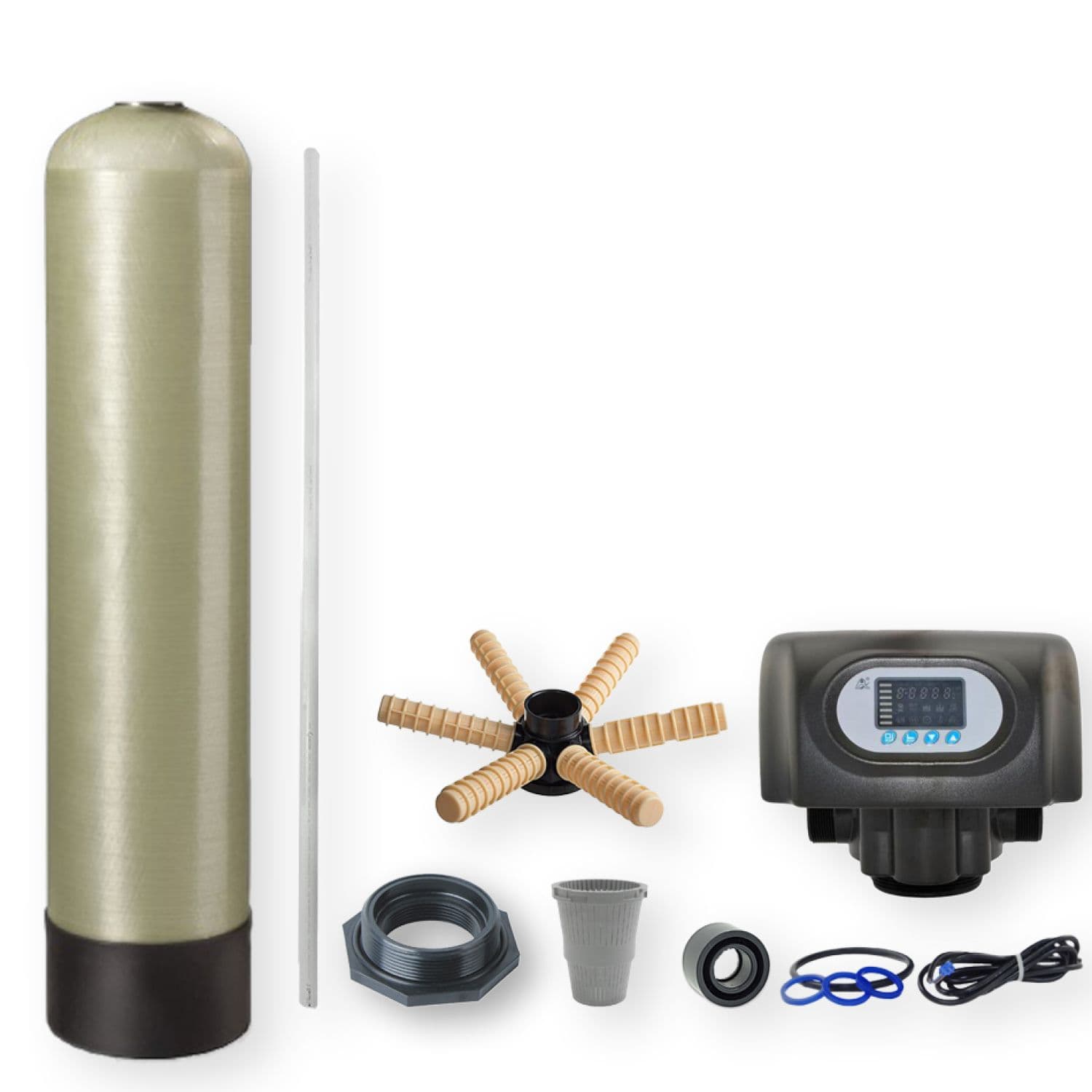

Механический фильтр 1665/F75A1 — для производительности 3–5 м³/ч.
Дозирование антискаланта — защита мембран от солевых отложений. Доза 3–5 мг/л, расход при 5 м³/ч: 15–25 г/ч. Одной канистры Aminat K (22 кг) хватает на 900–1 500 часов работы.
Обратный осмос — основная ступень обессоливания. Удаляет 97–99% растворённых солей. Пермеат: TDS 5–15 мг/л, жёсткость < 0,005 мг-экв/л, хлориды < 2 мг/л.
Для подпитки до 3 м³/ч:
Для подпитки до 5 м³/ч:
Бак пермеата — буфер между RO и системой дозирования. Объём: на 30–60 минут работы котельной при максимальной подпитке.
Коррекция pH после RO — пермеат кислый (pH 5,5–6,5) из-за растворённого CO₂. Без коррекции он разъедает углеродистую сталь трубопроводов со скоростью 0,3–0,5 мм/год. NaOH или Na₂CO₃ доводят pH до 8,0–8,5.
Оборудование и стоимость
| Позиция | Оборудование | Кол-во | Назначение |
|---|---|---|---|
| 1 | Фильтр механический 1665/F75A1 | 1 | Предфильтрация |
| 2 | Станция дозирования AMC200/60L/DN20 | 1 | Антискалант |
| 2.1 | Aminat K, канистра 22 кг | 1 | Реагент |
| 3 | Установка обратного осмоса 3–5 м³/ч | 1 | Обессоливание |
| 4 | Бак накопительный 2000 л | 1 | Буфер пермеата |
| 5 | Станция дозирования AMC200/60L/DN15 | 1 | pH + ингибитор |
CAPEX: 600 000–1 200 000 ₽. OPEX: 100 000–200 000 ₽/год (антискалант + мембраны + электроэнергия + реагенты). Окупаемость: 3–9 месяцев.
Схема 3: паровая котельная до 1,6 МПа — обратный осмос, деаэрация, фосфатирование
Промышленная паровая котельная с котлами ДКВР, ДЕ или аналогами. Давление 1,0–1,6 МПа, производительность 2–10 т/ч пара. Требования: жёсткость < 0,03 мг-экв/л (30 мкг-экв/кг), O₂ < 10 мкг/кг.
Технологическая схема
Водопровод → Мех. фильтр → Антискалант → Обратный осмос → Бак пермеата → Дозирование (фосфат + щёлочь) → Термический деаэратор → Питательный бак → Питательный насос → Котёл
Конденсат (70–80% от пара) возвращается в деаэратор, снижая потребность в подпитке.
Расчёт производительности
Для парового котла 5 т/ч при 80% возврата конденсата и 3% непрерывной продувки:
- Подпитка = 5 × (1 − 0,8) + 5 × 0,03 = 1,0 + 0,15 = 1,15 м³/ч
- Подача на RO (при recovery 75%) = 1,15 / 0,75 = 1,53 м³/ч
- С 10% резервом: 1,7 м³/ч
Для котла 10 т/ч при тех же условиях: подпитка 2,3 м³/ч, подача на RO 3,1 м³/ч.
Почему обратный осмос, а не умягчитель
Норма жёсткости для парового котла до 1,6 МПа — 30 мкг-экв/кг, что равно 0,03 мг-экв/л. Это в 10 раз жёстче, чем для водогрейного. Умягчитель при проскоке даёт 0,1–0,5 мг-экв/л — превышение в 3–15 раз. Обратный осмос даёт < 0,005 мг-экв/л — с шестикратным запасом.
Оборудование
Для котлов до 2–3 т/ч (подпитка до 1 м³/ч):
Для котлов 5–10 т/ч (подпитка 1,5–3 м³/ч):
Дозирование фосфата и щёлочи — тринатрийфосфат (Na₃PO₄) связывает остаточную жёсткость в барабане котла, превращая её в неприлипающий шлам (вместо твёрдой накипи). Доза: 2–6 мг/л по PO₄. NaOH поддерживает pH котловой воды в диапазоне 9,0–10,0.
Деаэрация — термический деаэратор атмосферного типа (ДА) нагревает воду до 104 °C и удаляет растворённый кислород до < 20 мкг/кг. Это стандартное оборудование паровых котельных — поставляется в комплекте с котельной. АВТ ОСМОС поставляет ВПУ до деаэратора и системы дозирования.
Оборудование и стоимость
| Позиция | Оборудование | Кол-во | Назначение |
|---|---|---|---|
| 1 | Фильтр механический 1354/F67Q1 | 1 | Предфильтрация |
| 2 | Станция дозирования AMC200/60L/DN20 | 1 | Антискалант перед RO |
| 3 | Установка обратного осмоса 0,5–3 м³/ч | 1 | Обессоливание |
| 4 | Бак пермеата 1000–2000 л | 1 | Буфер |
| 5 | Станция дозирования AMC200/60L/DN15 | 1 | Фосфат + NaOH |
CAPEX (только ВПУ, без деаэратора): 800 000–2 000 000 ₽. OPEX: 120 000–300 000 ₽/год. Окупаемость: 3–6 месяцев.
Схема 4: паровая котельная выше 4 МПа — двухступенчатый обратный осмос
Высоконапорные котлы ТГМЕ, Е-серии, энергетические. Давление 4–10 МПа, производительность 10–50 т/ч пара. Требования: жёсткость < 15 мкг-экв/кг, O₂ < 3 мкг/кг, SiO₂ < 15–30 мг/л, железо < 0,1 мг/л.
Технологическая схема
Водопровод → Мех. фильтр → Обезжелезивание (если Fe > 0,3 мг/л) → Антискалант → RO 1-й ступени → Дегазация CO₂ → RO 2-й ступени → Бак деминерализованной воды → Дозирование (сульфит/гидразин + NaOH + фосфат) → Термический деаэратор → Питательный насос → Котёл
Зачем две ступени RO
Одна ступень обратного осмоса удаляет 97–99% солей. Для исходной воды с TDS 500 мг/л пермеат первой ступени имеет TDS 5–15 мг/л. Этого достаточно для котлов до 4 МПа.
При давлении выше 4 МПа нормы ужесточаются: кремний < 15 мг/л, жёсткость < 15 мкг-экв/кг, проводимость < 0,5 мкСм/см. Если в исходной воде SiO₂ > 40 мг/л (типично для промышленного водоснабжения), после одной ступени остаётся 1–2 мг/л — формально норма проходит. Но запаса нет. Вторая ступень даёт TDS < 1 мг/л и гарантированный запас по всем параметрам.
Дегазация CO₂ между ступенями — первая ступень разрушает бикарбонаты (HCO₃¹⁻), образуется растворённый CO₂. Он снижает pH пермеата и мешает работе второй ступени. Мембранный дегазатор или декарбонизатор удаляет CO₂, улучшая качество пермеата второй ступени и снижая расход щёлочи.
Оборудование
Установка RO для первой ступени (пример для 5 м³/ч):
Дозирование реагентов — на этом уровне давления применяются:
- Na₂SO₃ (сульфит натрия) — химическое связывание кислорода после деаэратора. Доза: 8–10 мг на 1 мг O₂. Применяется при давлении до 7 МПа.
- N₂H₄ (гидразин) — при давлении выше 7 МПа. Не вносит солей в котловую воду (разлагается на N₂ и H₂O).
- NaOH — коррекция pH котловой воды до 9,0–10,5.
- Na₃PO₄ — координатное фосфатирование для связывания остаточной жёсткости.
Бак деминерализованной воды:
CAPEX (только ВПУ): 2 000 000–5 000 000+ ₽. OPEX: 250 000–600 000 ₽/год. Окупаемость: 6–12 месяцев. На этом уровне мощности экономия топлива от чистых поверхностей нагрева составляет миллионы рублей в год.
Экономика водоподготовки: расчёт окупаемости
Стоимость накипи
Один миллиметр накипи увеличивает расход газа на 15–20%. Переведём это в деньги при цене газа 6,5 ₽/м³ (средний промышленный тариф 2026 года) и 6 000 ч/год работы котла:
| Мощность котла | Расход газа (чистые трубы) | Перерасход при 1 мм накипи (+15%) | Потери в год |
|---|---|---|---|
| 1 МВт | ~120 м³/ч | +18 м³/ч | ~700 000 ₽ |
| 5 МВт | ~600 м³/ч | +90 м³/ч | ~3 500 000 ₽ |
| 10 МВт | ~1 200 м³/ч | +180 м³/ч | ~7 000 000 ₽ |
Это только перерасход топлива. Добавьте стоимость замены труб (500 000–2 000 000 ₽ за котёл), простой на ремонт (упущенная выгода) и штрафы Ростехнадзора за эксплуатацию с отложениями.
CAPEX и OPEX типовых схем
| Схема | CAPEX | OPEX/год | Окупаемость |
|---|---|---|---|
| 1. Умягчение + дозирование (1–3 м³/ч) | 200–350 тыс. ₽ | 50–80 тыс. ₽ | 3–6 мес. |
| 2. RO + дозирование (3–5 м³/ч) | 600–1 200 тыс. ₽ | 100–200 тыс. ₽ | 3–9 мес. |
| 3. RO + деаэрация (1–5 м³/ч) | 800–2 000 тыс. ₽ | 120–300 тыс. ₽ | 3–6 мес. |
| 4. 2-ступ. RO (5–20 м³/ч) | 2 000–5 000+ тыс. ₽ | 250–600 тыс. ₽ | 6–12 мес. |
Пример: котельная 5 МВт без ВПУ vs с ВПУ
Водогрейный котёл 5 МВт, газ, 6 000 ч/год. Исходная вода — городской водопровод, жёсткость 5 мг-экв/л.
Без ВПУ:
- Накипь ~1 мм/год. Перерасход газа: 90 м³/ч × 6 000 ч × 6,5 ₽ = 3 510 000 ₽/год
- Замена труб каждые 3–5 лет: 1 500 000 ₽
- Итого потери: ~4 000 000 ₽/год
С ВПУ (Схема 2 — RO + дозирование):
- CAPEX: 900 000 ₽
- OPEX: 150 000 ₽/год
- Экономия: 3 510 000 − 150 000 = 3 360 000 ₽/год
- Окупаемость: 900 000 / 3 360 000 = 3,2 месяца
Даже при консервативной оценке (накипь 0,5 мм/год, перерасход 8%): окупаемость — 6–7 месяцев.
Расчёт производительности ВПУ для котельной
Водогрейные котлы: расчёт подпитки
Для закрытых систем теплоснабжения (без горячего водоснабжения от теплосети):
Qₚₚₜₓₙₚₖₙ = Vₛₓₚₙ × Kₛₓₓ₢
Где Vₛₓₚₙ — объём тепловой сети (м³), Kₛₓₓ₢ — коэффициент утечек, нормативное значение — 0,75% от объёма сети в час (по СП 41-101-95 для закрытых систем).
Пример: объём сети 200 м³. Подпитка = 200 × 0,0075 = 1,5 м³/ч. С учётом собственных нужд ВПУ (+10%): 1,65 м³/ч.
Для открытых систем (с разбором горячей воды): утечки до 15–20% объёма сети в час. Расход подпитки в десятки раз больше — обратный осмос обязателен.
Паровые котлы: расчёт подпитки
Q = D × (1 − Kₖₚₙₜ) + D × Kₚ€ₚₜₛₖₙ
Где D — паропроизводительность (т/ч), Kₖₚₙₜ — доля возврата конденсата (0,7–0,9), Kₚ€ₚₜₛₖₙ — доля непрерывной продувки (0,02–0,05 для низкого давления, 0,01–0,03 для высокого).
Пример: котёл 10 т/ч, возврат конденсата 80%, продувка 3%.
- Подпитка = 10 × (1 − 0,8) + 10 × 0,03 = 2,0 + 0,3 = 2,3 м³/ч
- Подача на RO (при recovery 75%) = 2,3 / 0,75 = 3,07 м³/ч
- С резервом 10%: 3,4 м³/ч
Предподготовка воды для котельной ВПУ
Перед основной ступенью (умягчителем или обратным осмосом) необходимо убрать из воды то, что может вывести основное оборудование из строя: взвесь, железо, марганец.
Обезжелезивание
При содержании железа > 0,3 мг/л обезжелезивание обязательно перед любым оборудованием ВПУ. Железо забивает ионообменную смолу (потеря ёмкости 20–30% за год) и необратимо загрязняет мембраны обратного осмоса.
Для скважинной воды с железом 1–10 мг/л оптимальна напорная аэрация с каталитической загрузкой:
Механическая фильтрация
Мультимедийный фильтр с автоматической промывкой — обязателен перед умягчителем и обратным осмосом. Удаляет взвесь, песок, ржавчину из трубопровода.
Умягчение перед обратным осмосом
При жёсткости исходной воды > 10 мг-экв/л рекомендуется умягчитель перед RO — даже при дозировании антискаланта. Снижение жёсткости в 3–5 раз продлевает ресурс мембран в 1,5–2 раза и уменьшает расход антискаланта.
Типичные ошибки при проектировании ВПУ для котельной
За 30 лет наладки водно-химического режима — сотни котельных. Ошибки повторяются. Вот семь самых дорогих.
1. Умягчитель без контроля блендинга. Полностью умягчённая вода (жёсткость 0) агрессивна к медным сплавам теплообменников. Нужен блендирующий клапан или целевая жёсткость 0,05–0,1 мг-экв/л.
2. Нет мониторинга возвратного конденсата. Масло из технологических потребителей попадает в конденсат, оттуда в котёл — пенообразование, унос, аварийный останов. Решение: датчик ORP или TOC на линии возврата конденсата с автоматическим сбросом.
3. ВПУ рассчитана на средний расход, а не на пиковый. При одновременном пуске двух котлов и продувке потребность в подпитке возрастает в 3–5 раз. ВПУ не справляется — котлы работают на неподготовленной воде. Всегда проектируйте на пиковый расход + буферный бак.
4. Нет коррекции pH после обратного осмоса. Пермеат имеет pH 5,5–6,5 — это агрессивная среда для углеродистой стали. Без дозирования NaOH трубопровод между RO и деаэратором разрушается за 2–3 года.
5. Отказ от деаэрации для водогрейных котлов. Аргумент: «это же не пар, зачем деаэратор?» Но РД 24.031.120-91 требует O₂ < 0,1 мг/л в сетевой воде. При 70–90 °C кислород вызывает питтинговую коррозию труб со скоростью 0,5–1 мм/год.
6. Нет утилизации тепла продувки. Непрерывная продувка 3–5% от паропроизводительности — это горячая вода при 150–180 °C, которая сливается в канализацию. Расширитель (flash-tank) + теплообменник возвращают 50–70% тепла продувки, экономя 2–5% топлива.
7. Запас реагентов менее 30 суток. СП 89.13330.2016 требует 30-дневный запас при максимальной нагрузке. На практике склад реагентов заполнен наполовину, а следующая поставка — через месяц. При перебоях с логистикой ВПУ встаёт.
