Ротаметр: принцип работы, устройство и применение в водоподготовке

Ротаметр — один из самых распространённых расходомеров в промышленной водоподготовке. Его ставят на установках обратного осмоса и ультрафильтрации, на линиях регенерации умягчителей, на станциях дозирования реагентов, на контурах обратной промывки фильтров. Прибор прост по конструкции, надёжен, не требует электрического питания и даёт визуальное показание расхода прямо на месте.

В этой статье разберём, как устроен ротаметр, на каком физическом принципе работает, какие у него преимущества и ограничения, где применяется в системах водоподготовки и как подобрать прибор под конкретную задачу. Материал адресован инженерам проектного отдела, сервисным специалистам и закупщикам, подбирающим КИПиА для установок водоочистки.

Что такое ротаметр

Ротаметр (англ. rotameter, variable area flow meter) — расходомер переменного перепада давления с постоянным дифференциальным давлением. В русскоязычной литературе его также называют поплавковым расходомером или расходомером обтекания.

Название происходит от латинского rotare — вращаться. Исторически поплавок ротаметра проектировался с лопастями, которые закручивали его в потоке и тем самым стабилизировали осевое положение. Современные конструкции часто обходятся без вращения — поплавок фиксируется в потоке благодаря правильной форме и направляющему стержню, но исходное название сохранилось.

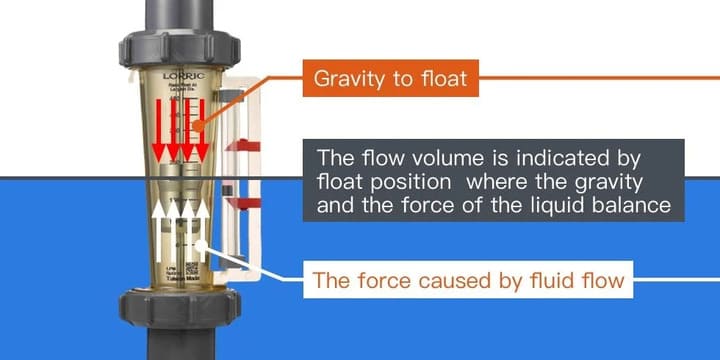

Принцип работы ротаметра

Ротаметр измеряет объёмный расход жидкости или газа по закону равновесия поплавка в конической вертикальной трубке. Три силы действуют на поплавок одновременно:

• Сила тяжести — направлена вниз, равна массе поплавка, умноженной на ускорение свободного падения.
• Выталкивающая сила Архимеда — направлена вверх, равна весу жидкости, вытесненной объёмом поплавка.
• Сила гидродинамического сопротивления (лобовое сопротивление потока) — направлена вверх, возникает из-за разницы давлений над и под поплавком.

Коническая форма трубки обеспечивает обратную зависимость: чем выше поднимается поплавок, тем шире кольцевой зазор между поплавком и стенкой, тем меньше перепад давления на поплавке и меньше сила гидродинамического сопротивления. Равновесие устанавливается в точке, где восходящие силы (Архимед + сопротивление) равны силе тяжести.

Уравнение расхода

В упрощённой форме расход через ротаметр описывается уравнением:

Q = C_d × A_кольц × √((2 × g × V_попл × (ρ_попл − ρ_ж)) / (A_попл × ρ_ж))
где C_d — коэффициент расхода (0,6-0,9), A_кольц — площадь кольцевого зазора, V_попл — объём поплавка, A_попл — площадь сечения поплавка, ρ_попл — плотность материала поплавка, ρ_ж — плотность жидкости, g — ускорение свободного падения.

Из уравнения видно ключевое свойство ротаметра: показания зависят от плотности жидкости. Прибор, откалиброванный на воду (ρ = 1,0 г/см³), при работе на рассоле или концентрате покажет другой расход. Это нужно учитывать при эксплуатации в промышленной водоподготовке.

Устройство ротаметра

Стандартный ротаметр состоит из шести основных элементов:

1. Коническая измерительная трубка. Расширяется снизу вверх с углом конусности 1-3°. Материалы: стекло, поликарбонат, ПММА (оргстекло), нержавеющая сталь, PTFE.
2. Поплавок. Металлический или пластиковый. Форма зависит от диапазона расхода и точки считывания: шаровой, конический, цилиндрический, с лопастями.
3. Направляющий стержень или ребро. Удерживает поплавок в центре трубки, исключает его трение о стенку.
4. Шкала. Нанесена на внешнюю или внутреннюю поверхность трубки. Может быть линейной или нелинейной в зависимости от формы поплавка.
5. Упоры ограничения хода. Верхний и нижний. Не дают поплавку вылететь за пределы измерительной зоны.
6. Уплотнительные кольца и присоединительные фланцы/резьбы. Обеспечивают герметичность установки в трубопровод.

Дополнительные элементы

В промышленных ротаметрах встречаются дополнительные узлы:

• Магнитная передача со стрелкой. Используется в металлических ротаметрах, где визуально наблюдать поплавок невозможно. Магнитный сенсор переводит положение поплавка на внешнюю стрелочную шкалу.
• Сигнализаторы минимума/максимума. Индуктивные датчики, срабатывающие при выходе поплавка за установленные границы. Применяются для блокировок (защита насоса при обрыве потока).
• Токовый выход 4-20 мА. На современных ротаметрах с магнитной передачей сигнал с сенсора преобразуется в токовый выход для интеграции со SCADA.
• Демпфер пульсаций. Гасит колебания поплавка от пульсирующих источников — насосов-дозаторов, поршневых насосов высокого давления.

Материалы корпуса и их применение

Для водоподготовительных линий в большинстве случаев подходит поликарбонат (пермеат, питьевая вода, слабые растворы реагентов) или нержавеющая сталь (концентрат обратного осмоса, линии высокого давления, горячая вода CIP-промывки). Стеклянные ротаметры ставят на лабораторные стенды и малые дозирующие линии.

Три преимущества ротаметра

1. Визуальный контроль расхода на месте

Главное достоинство ротаметра — оператор видит расход одним взглядом, без необходимости смотреть в интерфейс SCADA или панельный прибор. При обходе установки можно быстро проверить работу всех контуров: линий пермеата, концентрата, дозирующих насосов, промывки фильтров. Это критично при пусконаладке и диагностике неисправностей.

2. Наблюдение состояния среды через прозрачный корпус

Через прозрачную трубку видно не только поплавок, но и саму жидкость. Это даёт дополнительную диагностическую информацию: наличие воздушных пузырей в потоке, помутнение воды, окрашивание реагентом, появление взвеси или осадка. На практике это помогает заметить проблему раньше, чем она приведёт к отказу системы.

3. Простота и надёжность

У ротаметра нет электроники, подшипников, движущихся частей с износом (поплавок на направляющем стержне — практически вечный узел). Не требует питания, не выходит из строя от электромагнитных помех, не нуждается в настройке прошивки. В удалённых объектах без электричества (поселковые водозаборы, полевые лагеря) ротаметр — единственный практичный способ контроля расхода.

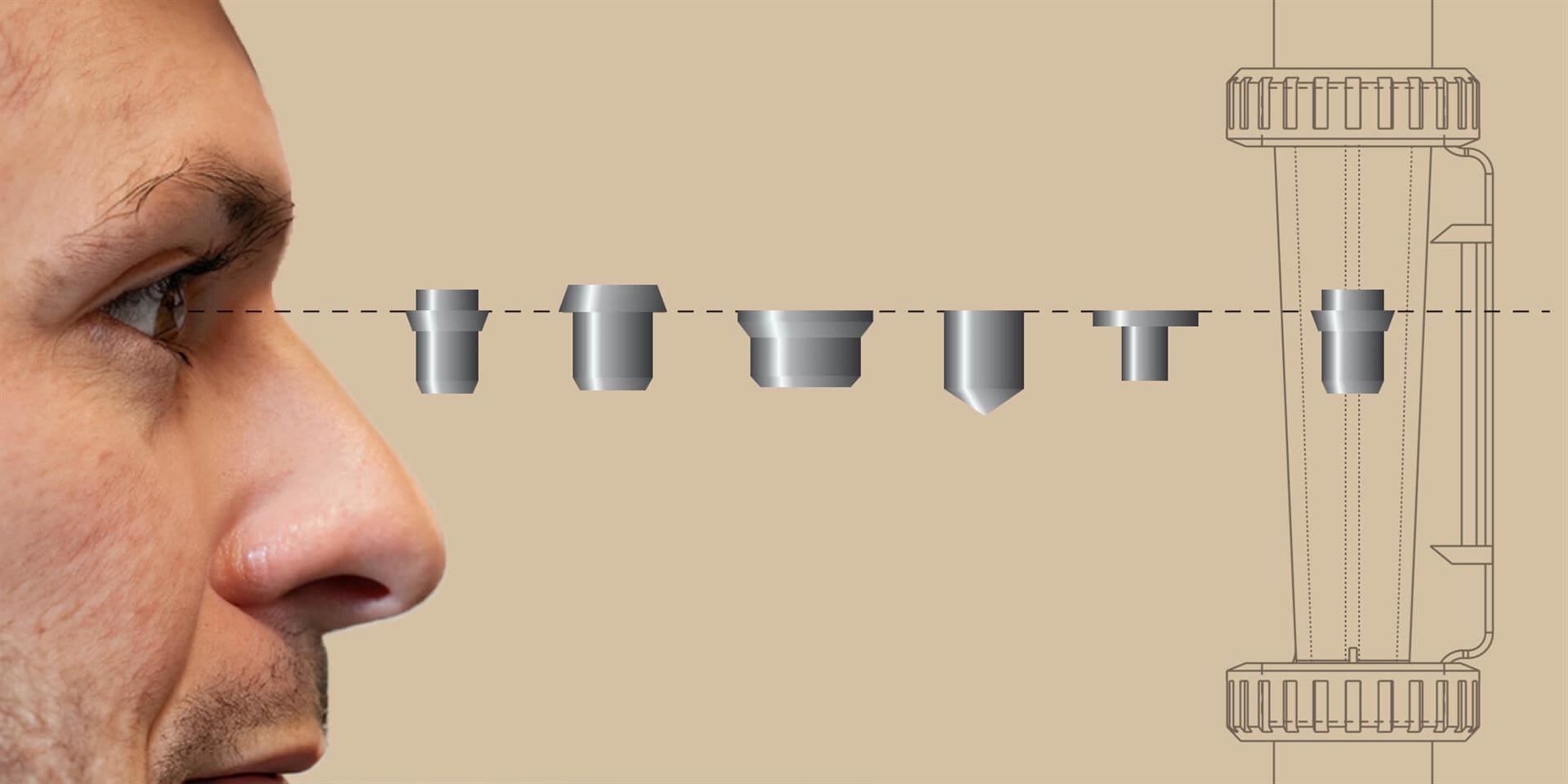

Как считывается расход по поплавку

Показания снимаются по специальной точке на поплавке, которую обозначает горизонтальная черта на его корпусе. Для шаровых и сферических поплавков это экватор (наибольший диаметр), для конических и цилиндрических — верхний край. При считывании нужно стоять строго перпендикулярно шкале на уровне поплавка, иначе возникает параллакс и ошибка в 5-10%.

Подробно о правилах считывания, ошибках параллакса и пересчёте при работе с жидкостями разной плотности — в статье «Как правильно читать показания ротаметра».

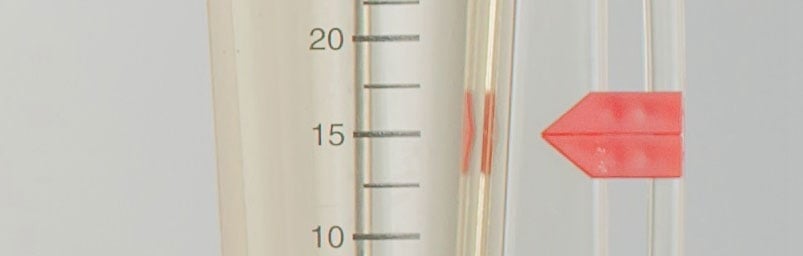

Двойной указатель для задания диапазона расхода

В современных ротаметрах применяется конструкция с двумя передвижными указателями, между которыми должен находиться поплавок при нормальной работе. Установка указателей на шкале занимает пару секунд — это быстрый способ задать допустимый рабочий диапазон. Оператору не нужно помнить конкретные цифры — достаточно убедиться, что поплавок в «зелёной зоне».

Альтернативный метод — наклеивание бумажных или пластиковых наклеек — менее надёжен: наклейки отклеиваются при повышенной влажности, смываются при чистке корпуса, выгорают на солнце. Механические передвижные указатели с лазерной гравировкой шкалы — долговечнее и удобнее в эксплуатации.

Применение ротаметра в водоподготовке

Ротаметры применяются практически на каждой узловой точке промышленной установки водоочистки. Основные задачи:

Установки обратного осмоса

• Линия пермеата — контроль производительности каждой ступени. Ротаметр прозрачный, до 6 бар, материал поликарбонат или ПММА.
• Линия концентрата — расчёт степени извлечения (recovery). Металлический ротаметр или высоконапорный пластиковый на 15-40 бар.
• Линия рециркуляции концентрата — балансировка гидравлики в установках с частичным возвратом. Металлический.

Фильтрационные колонны и умягчители

• Линия обратной промывки — контроль объёмной скорости промывки (10-30 м³/ч на м² сечения). Стандартно 1½-2", поликарбонат.
• Линия регенерации умягчителя — контроль расхода рассола NaCl (30-70 л/ч). Малый ротаметр ½"-1", коррозионностойкий (нержавейка или PTFE, т.к. концентрированный рассол).

Станции дозирования реагентов

• Нагнетание насоса-дозатора — контроль производительности насоса (0,1-100 л/ч). Обязателен демпфер пульсаций. Материал корпуса — в зависимости от реагента (антискалант — EPDM/поликарбонат, NaClO — Viton/PTFE).

Контуры CIP-промывки

• Циркуляция моющего раствора через мембранный блок — 5-10 м³/ч на элемент 4040, 15-25 м³/ч на 8040. Металлический или высокотемпературный поликарбонат.

Измерение расхода на линиях обеззараживания

• УФ-стерилизатор — контроль расхода для расчёта экспозиции. Поликарбонат, прозрачный.
• Озоновая обработка — контроль подачи озона и обрабатываемой воды. FKM или PTFE корпус из-за высокой окислительной активности.

Подбор ротаметра: контрольный список

Шесть параметров, которые нужно определить перед покупкой:

1. Диапазон расхода. Рабочая точка — 30-80% от максимума шкалы. Запас «вверх» на развитие системы +15-20%.
2. Тип рабочей среды. Вода / раствор реагента / рассол / пар / газ. От этого зависит выбор материала корпуса и уплотнений.
3. Температура. Стекло до 100 °C, поликарбонат — 40 °C, ПММА — 60 °C, нержавейка — 200 °C.
4. Давление. С запасом 1,5 от максимального рабочего. Для линий с гидроударом — запас 2.
5. Ориентация и присоединение. Только вертикально снизу вверх. Резьба (1/4", 1/2", 1", 2") или фланцы по DN.
6. Дополнительные опции. Нужен ли токовый выход, сигнализатор, магнитная передача, демпфер пульсаций, двойные указатели диапазона.

Готовые ротаметры для промышленной водоподготовки и сопутствующее оборудование — в каталоге ротаметров АВТ ОСМОС. Для нестандартных задач (экзотические реагенты, высокие температуры, морская вода, пищевое применение) инженеры отдела проектирования подбирают прибор под конкретные параметры объекта.

Ограничения ротаметра

При всех достоинствах у ротаметра есть принципиальные ограничения, из-за которых для ряда задач его выбирают электромагнитные, ультразвуковые или турбинные расходомеры.

• Точность ±1,5-4% — для коммерческого учёта и высокоточной дозации недостаточно.
• Только вертикальный монтаж — нельзя встроить в стеснённых условиях или в горизонтальные участки.
• Нет данных в реальном времени — без дорогостоящей магнитной передачи с токовым выходом ротаметр «не разговаривает» со SCADA.
• Зависит от плотности жидкости — при работе с нестандартной средой нужен пересчёт.
• Не работает с взвесями и загрязнениями — поплавок забивается, показания искажаются.
• Хрупкость стекла — риск разрушения при гидроударе.

Для автоматизированных установок, где нужен точный учёт и вывод данных в диспетчерскую, применяются электромагнитные расходомеры (точность ±0,3%, токовый выход 4-20 мА) или ультразвуковые (бесконтактные, точность ±1%). Ротаметр остаётся незаменимым на малобюджетных объектах, в резервных линиях и как визуальный индикатор на лицевой панели шкафа управления рядом с электронным расходомером.

Ключевые выводы

• Ротаметр работает по принципу уравновешивания поплавка силами тяжести, Архимеда и лобового сопротивления потока в конической трубке.
• Обязательное условие — вертикальная установка, поток снизу вверх, отклонение от вертикали не более 5°.
• Показания зависят от плотности жидкости. Калибровка — обычно на воду 20 °C. Для других сред нужна коррекция.
• Материал корпуса выбирается по давлению, температуре и химической совместимости: поликарбонат и ПММА — для чистой воды, нержавейка — для высокого давления и пара, PTFE — для агрессивных реагентов.
• Три преимущества: визуальный контроль на месте, наблюдение состояния среды, простота и надёжность без электроники.
• Основные области применения в водоподготовке: линии пермеата и концентрата обратного осмоса, обратная промывка фильтров, дозирование реагентов, регенерация умягчителей, CIP-мойка.
