Обратный осмос решает задачу обессоливания. Но в промышленной водоподготовке далеко не всегда нужно снижать TDS. Если задача — удалить взвесь, коллоиды, бактерии, вирусы или подготовить воду перед RO, ультрафильтрация (UF) работает при давлении 0,5-3 бар вместо 8-70, потребляет в 10-20 раз меньше энергии и теряет всего 2-5% воды вместо 25-50%.
Эта статья — для инженеров и проектировщиков, которым нужно обоснованно выбрать между UF и RO или спроектировать комбинированную схему UF + RO. Все данные — для промышленного оборудования, не для бытовых фильтров.
Мембранные процессы: от MF до RO
Мембранная фильтрация — это четыре процесса с разным размером пор, рабочим давлением и селективностью. Каждый следующий процесс задерживает более мелкие частицы, но требует больше энергии.
| Процесс | Размер пор, мкм | Давление, бар | Задерживает | Пропускает |
|---|---|---|---|---|
| MF (микрофильтрация) | 0,1 – 10 | 0,5 – 2 | Взвесь, бактерии, крупные коллоиды | Вирусы, органика, все ионы |
| UF (ультрафильтрация) | 0,01 – 0,1 | 0,5 – 3 | + вирусы, коллоиды, высокомолекулярная органика (>100 кДа) | Низкомолекулярная органика, все ионы |
| NF (нанофильтрация) | ~0,001 | 3 – 7 | + двухвалентные ионы (Ca²⁺, Mg²⁺, SO₄²⁻), цветность | Одновалентные ионы (Na⁺, Cl⁻) — частично |
| RO (обратный осмос) | ~0,0001 | 8 – 70 | Все растворённые соли (97–99,5%) | Вода, газы (CO₂, O₂) |
Ключевой водораздел — между UF и NF. Ультрафильтрация не задерживает растворённые ионы. Если задача — снизить минерализацию (TDS), жёсткость или содержание хлоридов, нужна NF или RO. Если задача — убрать мутность, микробиологию, коллоидное загрязнение при минимальных затратах энергии — UF.
Удельное энергопотребление: UF — 0,05–0,1 кВт·ч/м³. RO на пресной воде — 0,8–1,5 кВт·ч/м³. RO на морской воде — 3–5 кВт·ч/м³. Разница в 10–50 раз.
Когда UF — оптимальный выбор
Ультрафильтрация — не замена обратному осмосу. Это другой инструмент для других задач. Вот шесть типовых сценариев, где UF экономически и технически оптимальна.
1. Предподготовка перед RO при высоком SDI
Если SDI₁₅ исходной воды > 5 (поверхностные источники, паводок, сезонные колебания мутности), классическая схема «коагуляция + песчаный фильтр + картридж 5 мкм» нестабильна. UF гарантирует SDI < 3 на выходе независимо от качества входа. Это продлевает срок службы RO-мембран в 1,5–2 раза.
2. Осветление поверхностных вод
Река, водохранилище, пруд-накопитель — мутность от 5 до 200 NTU, сезонные пики до 500+ NTU в паводок. UF стабильно выдаёт мутность< 0,1 NTU вне зависимости от входного качества. Песчаный фильтр при пиковых загрязнениях проскакивает.
3. Обеззараживание без химии
UF мембраны с порами 0,01 мкм задерживают 99,99% бактерий (размер 0,5–5 мкм) и 99,9% вирусов (размер 0,02–0,3 мкм) — без хлорирования, без УФ-облучения. Это критично для фармацевтической воды, где остаточный хлор недопустим, и для оборотных систем, где хлор вызывает коррозию.
4. Удаление коллоидного железа и органики
Коллоидное (органическое) железо — железо, связанное с гуминовыми кислотами. Размер коллоидных частиц: 0,001–1 мкм. Обычная аэрация + каталитическая загрузка не справляется: железо не окисляется до хлопьев. UF задерживает коллоидные частицы механически, без реагентов.
5. Оборотное водоснабжение
Системы охлаждения, замкнутые контуры технологической воды — нужно удалить механические примеси и биозагрязнение, но сохранить солевой состав. UF идеальна: recovery 95–98%, минимальные потери воды, давление 1–2 бар.
6. Пищевое производство
Осветление соков, молочной сыворотки, виноматериалов. Принцип тот же — разделение по размеру молекул, но мембраны подбираются с другим MWCO (molecular weight cut-off). Для воды типовой MWCO — 100–200 кДа, для молочной промышленности — 10–50 кДа.
UF + RO: когда комбинированная схема оправдана
Схема UF + RO заменяет классическую предподготовку (мультимедийный фильтр + угольный фильтр + картридж 5 мкм) одной мембранной ступенью. Типовая технологическая схема:
Исходная вода → сетчатый фильтр 100 мкм → UF-установка → промежуточный бак → дозирование антискаланта → насос ВД → RO-установка → пермеат
Преимущества UF перед классической схемой
| Параметр | Классическая схема | UF-предподготовка |
|---|---|---|
| SDI на выходе | 3–5 (нестабильно) | < 2 (стабильно) |
| Мутность на выходе | 0,5–2 NTU | < 0,1 NTU |
| Занимаемая площадь | Большая (3–4 фильтра) | Компактная (1 модуль) |
| Реагенты | Коагулянт + уголь | Только промывочные |
| Стабильность при пиках | Проскок при паводке | Стабильна до 200 NTU |
| Удельный расход энергии | 0,02–0,05 кВт·ч/м³ | 0,05–0,1 кВт·ч/м³ |
| Recovery | 95–98% | 95–98% |
UF + RO экономически оправдана при: высокой мутности исходной воды (> 5 NTU постоянно или сезонные пики > 50 NTU), поверхностном источнике водоснабжения, SDI > 5, наличии коллоидного загрязнения, требовании стабильного качества пермеата RO. При чистой скважинной воде (мутность < 1 NTU, SDI < 3) классическая схема с картриджным фильтром 5 мкм достаточна и дешевле.
Материалы UF мембран: что выбрать
Материал мембраны определяет химическую стойкость, допустимый диапазон pH, устойчивость к окислителям и срок службы. Четыре основных материала для промышленных UF мембран:
| Материал | pH | Хлоростойкость | Особенности | Применение |
|---|---|---|---|---|
| PAN (полиакрилонитрил) | 2 – 12 | Средняя (до 500 ppm·ч) | Широкий диапазон pH, хорошая химстойкость, гидрофильный | Питьевая вода, предподготовка перед RO, промышленные стоки |
| PVDF (поливинилиденфторид) | 1 – 13 | Высокая (до 5 000 ppm·ч) | Устойчив к окислителям, механически прочный | Муниципальная водоподготовка, агрессивные среды |
| PES (полиэфирсульфон) | 2 – 12 | Средняя (до 1 000 ppm·ч) | Высокая производительность (flux), гидрофильный | Биофармацевтика, пищёвка, высокопроизводительные системы |
| Керамика (Al₂O₃, ZrO₂) | 0 – 14 | Неограничена | Максимальная стойкость, t° до 150 °C, срок службы 10–15 лет | Агрессивные среды, горячая вода, нефтехимия |
Для предподготовки перед RO в промышленной водоподготовке наиболее распространены PAN и PVDF. PAN — оптимальный баланс цены и химстойкости. PVDF — для агрессивных сред с частой химической промывкой хлорсодержащими растворами. Керамические мембраны стоят в 3–5 раз дороже полимерных, но оправданы при температуре воды > 40 °C или экстремальном pH.
Конструкция UF модулей
Половолоконные модули (hollow fiber)
Занимают ~90% рынка промышленных UF. Модуль содержит тысячи полых волокон (капилляров) с внутренним диаметром 0,7–1,5 мм. Вода подаётся внутрь волокна (inside-out) или снаружи (outside-in). Преимущество — огромная удельная площадь мембраны: 300–1 000 м² на 1 м³ объёма модуля. Это в 5–10 раз больше, чем у трубчатых конструкций.
Трубчатые модули
Трубки диаметром 5–25 мм. Удельная площадь ниже, но каналы не забиваются крупными частицами. Применяются для вязких и сильнозагрязнённых жидкостей: маслосодержащие стоки, концентрированные суспензии, молочная промышленность.
Режимы фильтрации
| Параметр | Dead-end (тупиковый) | Cross-flow (тангенциальный) |
|---|---|---|
| Принцип | Вся вода проходит через мембрану | Поток вдоль мембраны, фильтрат — через неё |
| Recovery | 95–98% | 85–95% |
| Энергопотребление | Ниже (0,03–0,06 кВт·ч/м³) | Выше (0,1–0,3 кВт·ч/м³) |
| Устойчивость к загрязнениям | Ниже — осадок накапливается | Выше — поток смывает осадок |
| Применение | Маломутные воды (< 20 NTU) | Загрязнённые воды (> 20 NTU), стоки |
Большинство промышленных UF-установок для водоподготовки работают в режиме dead-end с периодической обратной промывкой. Это обеспечивает максимальный recovery (95–98%) при минимальном энергопотреблении. Cross-flow применяется для сильнозагрязнённых сред, где dead-end быстро теряет производительность.
Промывки и регенерация UF мембран
В процессе фильтрации на поверхности мембраны образуется осадок (fouling), снижающий производительность. Три уровня промывки восстанавливают проницаемость мембраны.
Обратная промывка (backwash)
Пермеат подаётся в обратном направлении — изнутри волокна наружу (при inside-out фильтрации) или наоборот. Отслаивает рыхлый осадок с поверхности мембраны.
- Частота: каждые 30–60 минут работы
- Длительность: 15–60 секунд
- Давление: 1–3 бар
- Расход пермеата на промывку: 1–3% от производительности
- Запускается автоматически по таймеру или падению flux
CEB — химически усиленная обратная промывка
Backwash с добавлением химреагента. Удаляет биоплёнку и органический fouling, которые не смываются чистой водой.
- Реагент: NaClO 200–500 ppm (гипохлорит натрия)
- Частота: 1–2 раза в день (зависит от загрязнённости воды)
- Время контакта: 5–15 минут
- Для PAN-мембран — контролировать суммарную экспозицию хлору
CIP — мойка на месте
Глубокая химическая очистка мембран циркуляцией моющих растворов. Два типа мойки чередуются:
- Щёлочная: NaOH (pH 12–13) + NaClO (200–500 ppm). Удаляет органику, биоплёнку, белки. Температура: 25–40 °C. Время: 2–4 часа.
- Кислотная: HCl или лимонная кислота (pH 1–2). Удаляет неорганические отложения: карбонаты, оксиды металлов. Время: 1–2 часа.
- Частота CIP: раз в 1–4 недели (зависит от качества воды)
Ресурс UF мембран при соблюдении режима промывок — 5–7 лет. Основные причины преждевременного выхода из строя: недостаточная частота backwash, пропуск CEB, работа при flux выше рекомендованного, механическое повреждение волокон.
Расчёт UF установки
Ключевые параметры для расчёта: требуемая производительность, качество исходной воды (определяет допустимый flux), и recovery.
Удельная производительность (flux)
Flux — объём фильтрата, проходящего через единицу площади мембраны в единицу времени. Обозначение: J, единица измерения: л/(м²·ч) или LMH.
| Тип исходной воды | Рекомендуемый flux, л/(м²·ч) |
|---|---|
| Водопровод, чистая скважина | 60 – 100 |
| Подземная вода с железом, умеренная мутность | 40 – 70 |
| Поверхностная вода (река, водохранилище) | 30 – 60 |
| Сильнозагрязнённая поверхностная вода, паводок | 20 – 40 |
| Промышленные стоки | 15 – 30 |
Завышение flux — главная ошибка проектирования. При работе выше рекомендованного flux мембрана быстрее загрязняется, backwash не успевает восстанавливать проницаемость, и через 6–12 месяцев вместо 5–7 лет мембрана выходит из строя.
Расчёт необходимой площади мембран
Формула:
A = Q / J
A — требуемая площадь мембран, м²
Q — производительность (расход фильтрата), л/ч
J — расчётный flux, л/(м²·ч)
Пример расчёта
Задача: предподготовка 10 м³/ч речной воды перед RO. Мутность 15–40 NTU, сезонные пики до 100 NTU.
- Расчётный flux: 40 л/(м²·ч) (поверхностная вода)
- Q = 10 000 л/ч (с учётом потерь на промывки — берём 10 500 л/ч)
- A = 10 500 / 40 = 262,5 м²
- Модуль UF1060 (PAN, 51 м²): потребуется 262,5 / 51 ≈ 6 модулей
Recovery и потери воды
Recovery UF — отношение объёма фильтрата к объёму исходной воды. Типовые значения:
- Dead-end режим: 95–98%
- Cross-flow режим: 85–95%
- Потери складываются из: backwash (1–3%), CEB (0,5–1%), дренаж (0,5–1%)
Для сравнения: recovery RO на пресной воде — 65–75%, на морской — 25–45%. UF теряет в 5–10 раз меньше воды. Это критично для объектов с ограниченным водоснабжением.
Линейка UF-оборудования

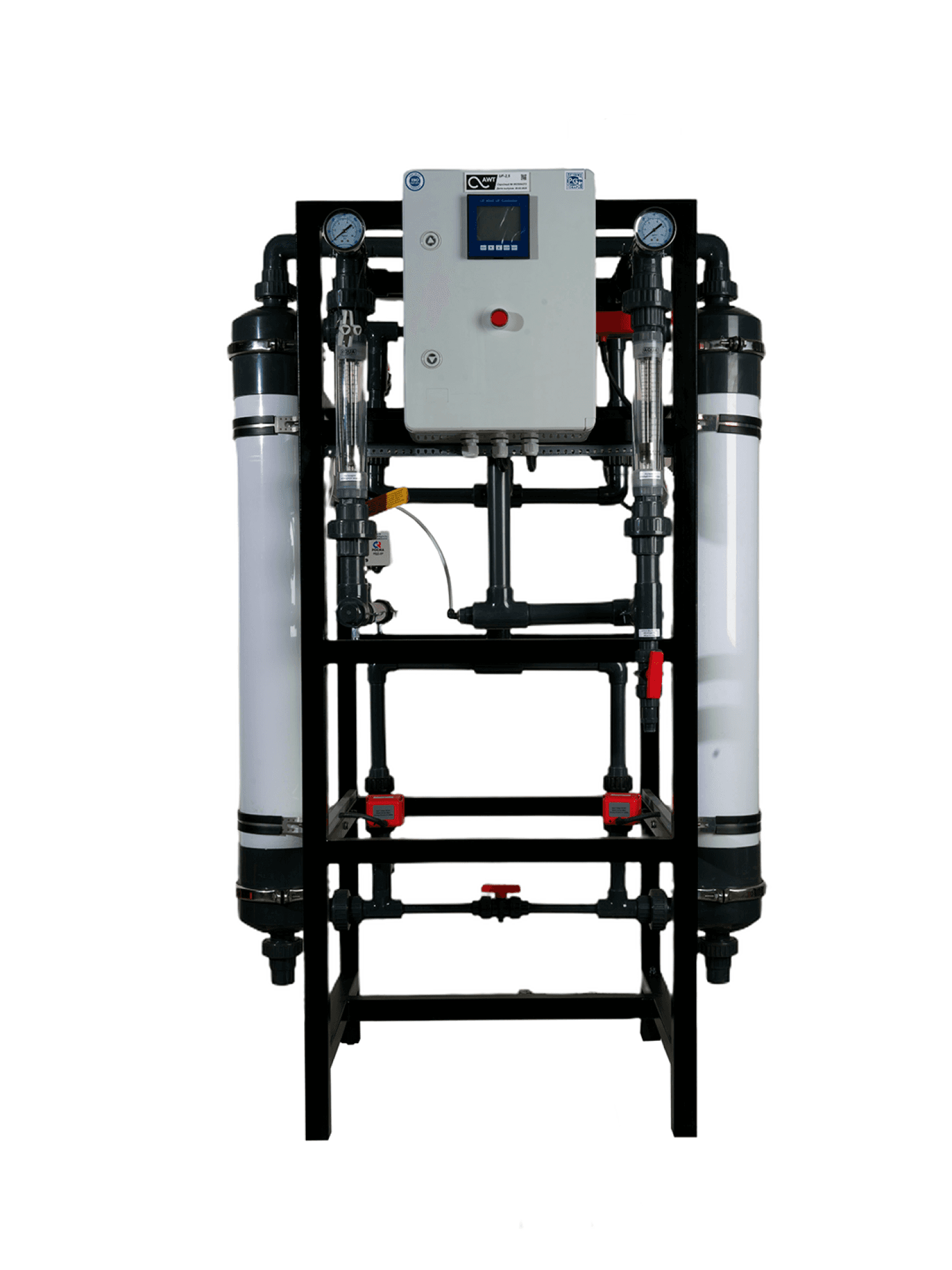

Установка UF-5 — для малых объектов: котельные, пищевые производства, предподготовка перед RO до 5 м³/ч.
UF-10 — для средних промышленных объектов. Осветление поверхностных вод, предподготовка перед RO производительностью до 10 м³/ч.

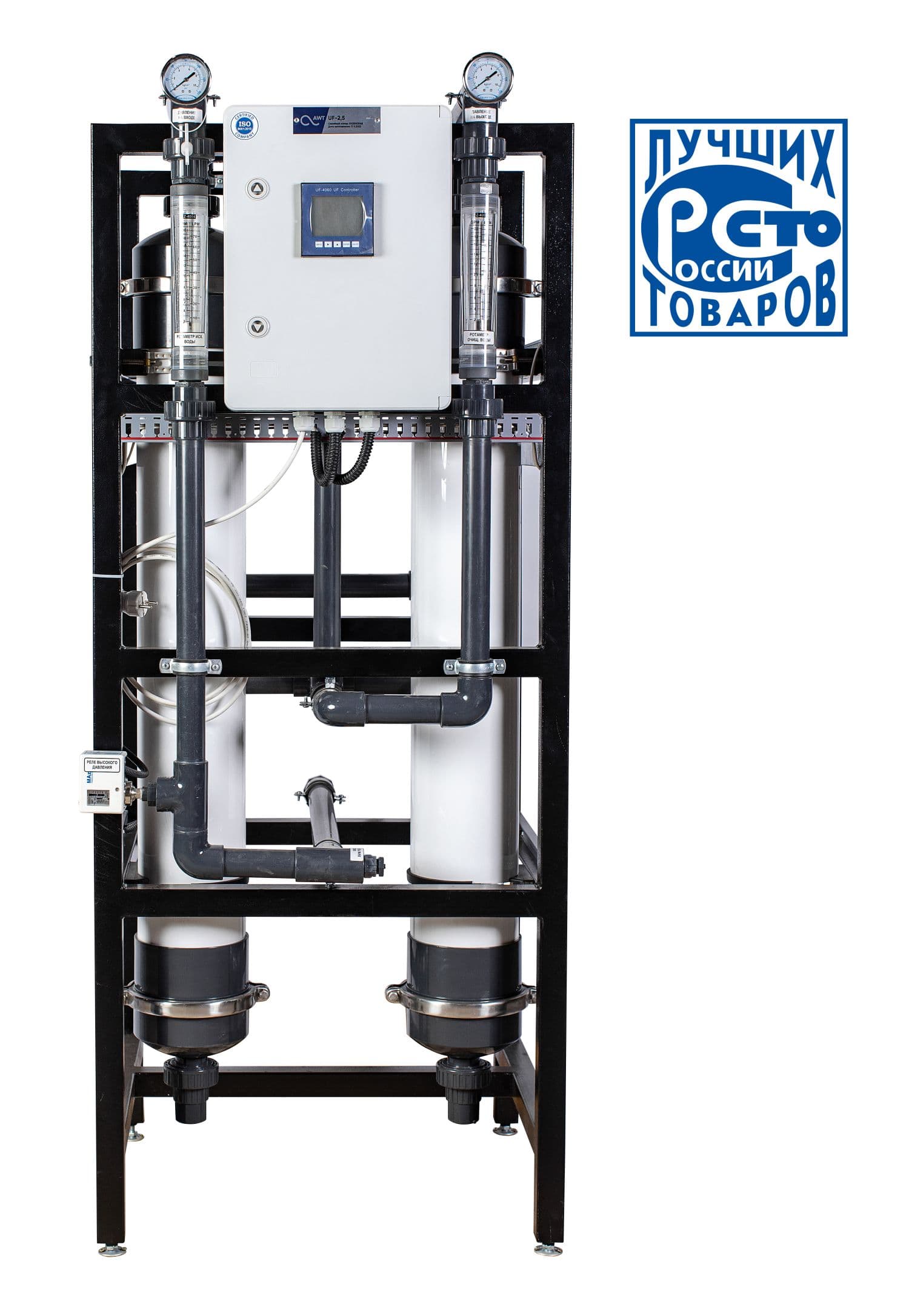

AWT UF-10 - установка ультрафильтрации - (до 10 м3/ч)
UF-25 — для крупных промышленных систем. Муниципальная водоподготовка, крупные оборотные контуры, предподготовка перед RO на поверхностных источниках.

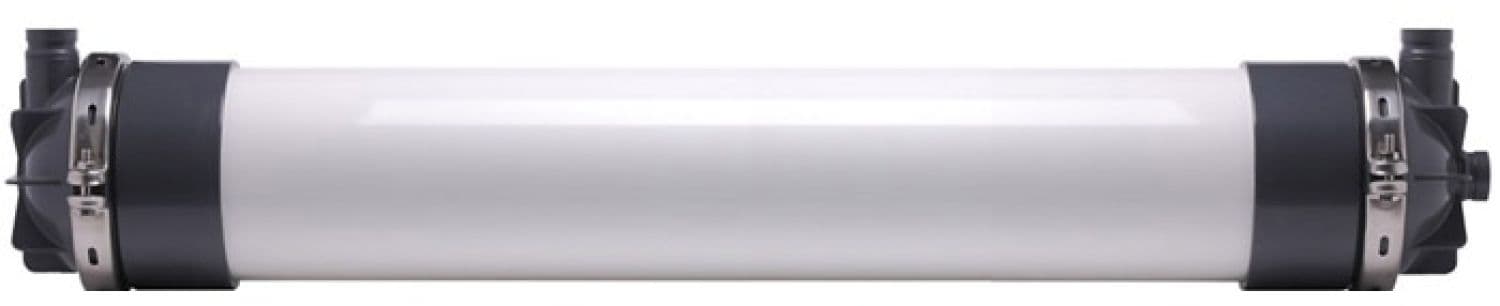

Мембранный модуль UF1060 — половолоконный, материал PAN, активная площадь 51 м². Используется как сменный элемент в установках серии UF.
UF vs RO: итоговое сравнение
| Параметр | UF | RO |
|---|---|---|
| Размер пор | 0,01 – 0,1 мкм | ~0,0001 мкм |
| Рабочее давление | 0,5 – 3 бар | 8 – 70 бар |
| Удаление солей | Нет | 97 – 99,5% |
| Удаление бактерий | 99,99% | 99,99% |
| Удаление вирусов | 99,9% | 99,99% |
| Energy, кВт·ч/м³ | 0,05 – 0,1 | 0,8 – 5 |
| Recovery | 95 – 98% | 50 – 75% |
| Срок службы мембран | 5 – 7 лет | 2 – 3 года |
| Задача | Осветление, обеззараживание, предподготовка | Обессоливание, деминерализация |
Выбор между UF и RO определяется задачей, а не «качеством» процесса. Если не нужно снижать TDS — UF дешевле в 5–10 раз по энергозатратам и теряет минимум воды. Если нужно обессоливание — без RO не обойтись, но UF перед ним продлит жизнь мембранам и снизит общие затраты на систему.
