Панельные ротаметры для систем водоочистки

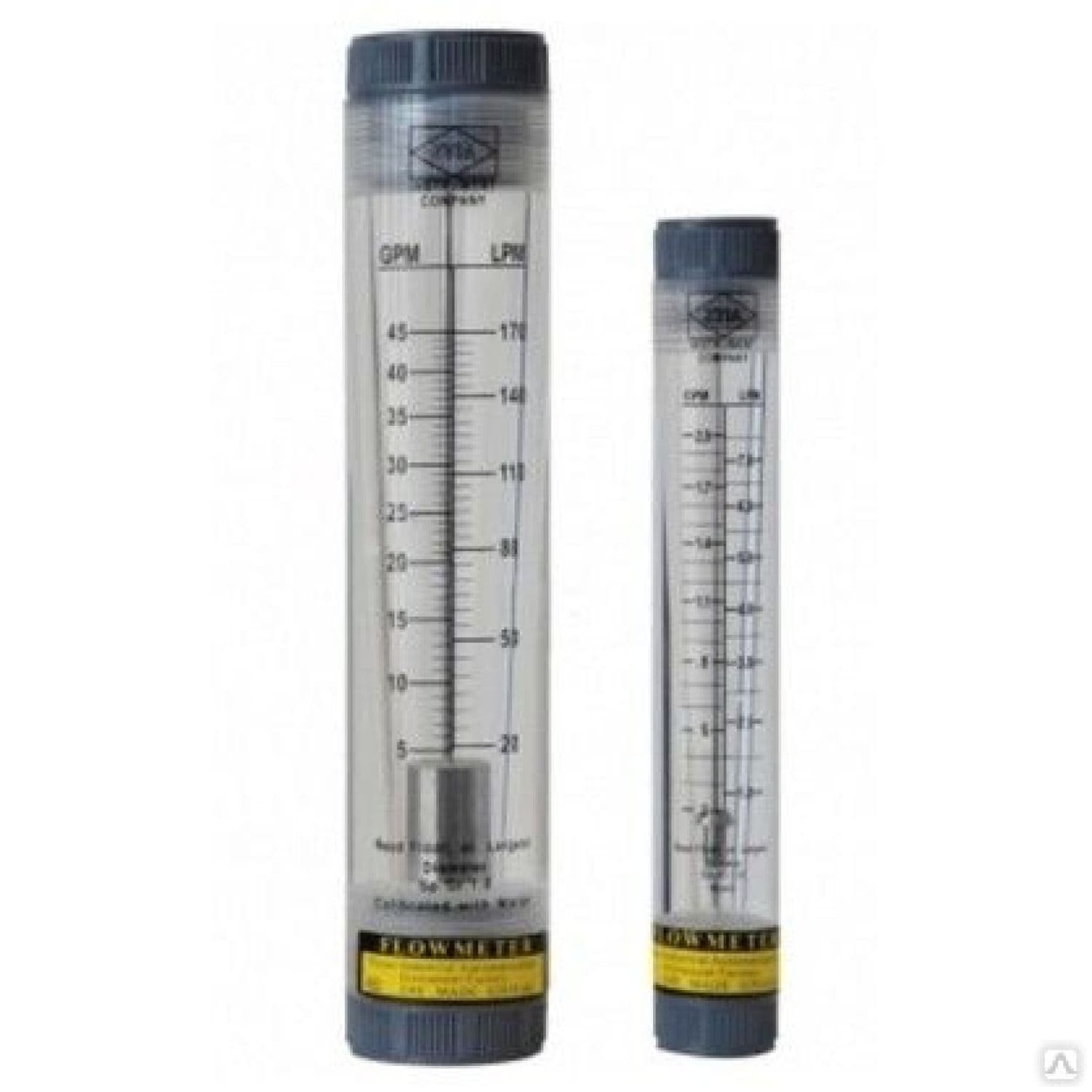

Ротаметры панельного типа серии FM: FM-1 (0,1–1 GPM) до FM-40 (4–40 GPM), FM проточный 3/4″. Для монтажа в панель управления установки. Компактные, шкала в GPM. Для контроля расхода воды в системах водоочистки.

Панельные ротаметры для мониторинга систем водоподготовки

Панельные ротаметры (расходомеры поплавкового типа) предназначены для визуального контроля расхода воды в реальном времени. Устанавливаются на панелях управления установок обратного осмоса, ультрафильтрации и других систем водоподготовки для мониторинга расхода пермеата и концентрата. Принцип действия: поплавок внутри конической трубки поднимается пропорционально расходу потока.

Характеристики

  • Диапазон измерения — от 0,2 до 10 л/мин (типовые шкалы: 0,2–2, 0,5–5, 1–10 л/мин)
  • Точность — ±5% от полной шкалы при вертикальном монтаже
  • Материал корпуса — акрил (прозрачный), устойчив к давлению до 6 бар
  • Подключение — резьбовое 1/4" или 1/2", быстроразъёмное (push-fit) для трубки 6 мм или 1/4"
  • Рабочая температура — до 60 °C
  • Монтаж — врезной в панель, вертикальное положение обязательно для корректных показаний

Применение в RO-системах

На установках обратного осмоса ротаметры ставятся на линии пермеата и концентрата. Соотношение расходов показывает степень извлечения (recovery): при recovery 75% расход пермеата в 3 раза превышает расход концентрата. Снижение расхода пермеата на 15–20% относительно начального — сигнал к химической мойке мембран.

Для подбора ротаметра под диапазон расхода и тип подключения обращайтесь к специалистам.

Часто задаваемые вопросы

Как установить IN-LINE ротаметр Z-серии?
Ротаметр устанавливается вертикально (поплавок движется вверх при потоке), патрубки — снизу вверх. Резьба BSP — 1/2″, 3/4″, 1″, 1-1/2″ или 2″ в зависимости от модели. Направление потока — снизу вверх. Ориентация вертикальная обязательна.
Какой ротаметр выбрать для осмотической установки?
Для установок до 0,5 м³/ч — Z-4001 или Z-4002. Для 1–2 м³/ч — Z-4003. Для 2,5–4,5 м³/ч — Z-4004. Ротаметр устанавливают на линии пермеата — он показывает реальную производительность осмоса и позволяет отслеживать износ мембран (падение производительности с течением времени).
