Многоступенчатый вертикальный насос LEO EVPm2-11 — 1,8 кВт, напор 130 м, 4 м³/ч, 220 В

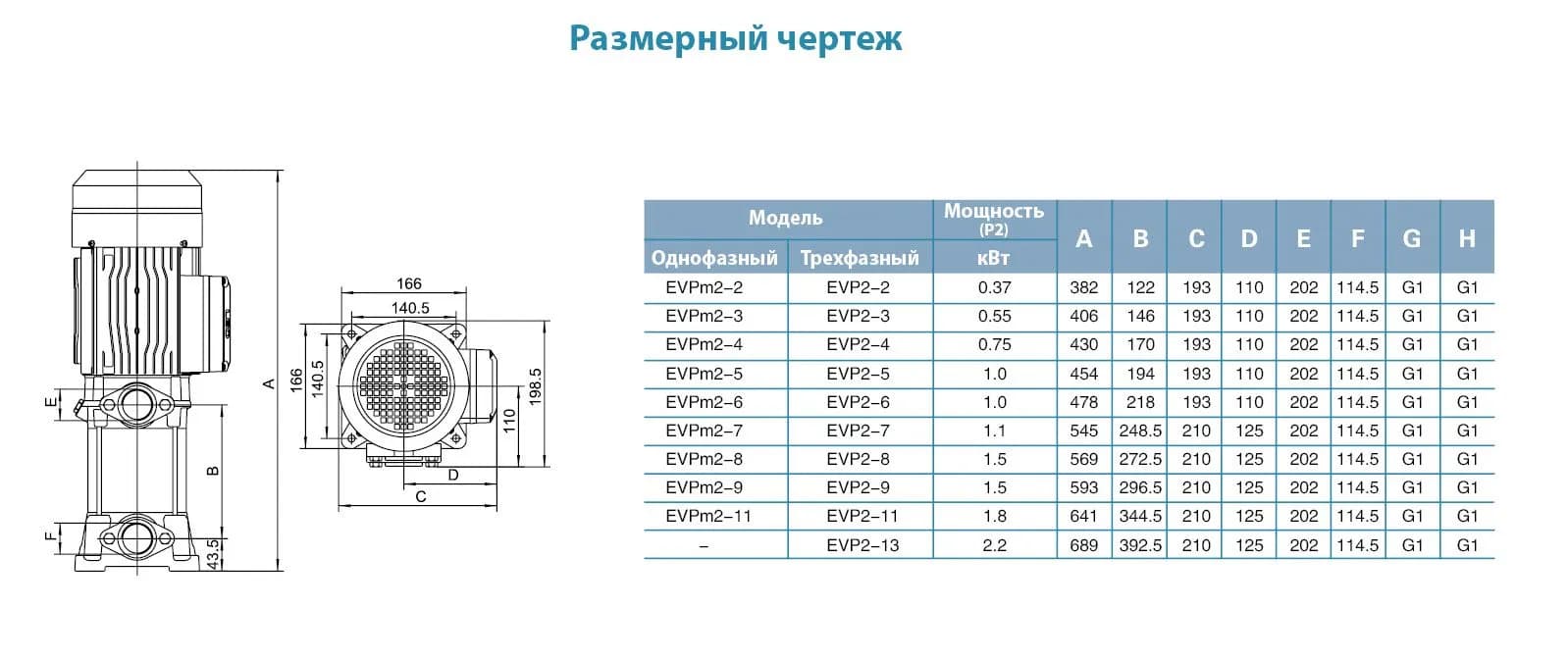

Вертикальный многоступенчатый центробежный насос LEO EVPm2-11 — напорный агрегат для систем водоподготовки, водоснабжения коттеджей, повышения давления в зданиях и подачи воды в ирригацию. Развивает напор 130 м при нулевом расходе и подаёт 4 м³/ч с напором 37 м. Мощность 1,8 кВт (2,5 л.с.), питание 220 В / 50 Гц. 11 рабочих колёс из нержавеющей стали последовательно повышают давление потока — столько ступеней нужно для напора 130 м при компактных габаритах (высота 641 мм, основание 140,5 × 110 мм).

Где применяется

EVPm2-11 штатно комплектует промышленные установки обратного осмоса АКВАПЛЕКС серии ПРО — подаёт исходную воду на мембранный блок под давлением 98–119 м (9,6–11,7 бар), необходимым для продавливания через тонкослойную композитную мембрану. Конструкция с разделёнными ступенями обеспечивает стабильный напор при изменении расхода — критично для непрерывной работы RO-системы.

Другие сценарии использования:

• водоснабжение коттеджей 200–500 м² (полив участка 10–30 соток, душ, кухня, бассейн);
• повышение давления в водопроводе многоквартирного дома или производственного объекта;
• подача воды из накопительной ёмкости с уровня 0,5–3 м (без отрицательной высоты всасывания);
• заполнение паровых котлов и градирен мягкой водой после установок умягчения;
• системы автоматического полива тепличных и сельхозплощадей.

Производительность

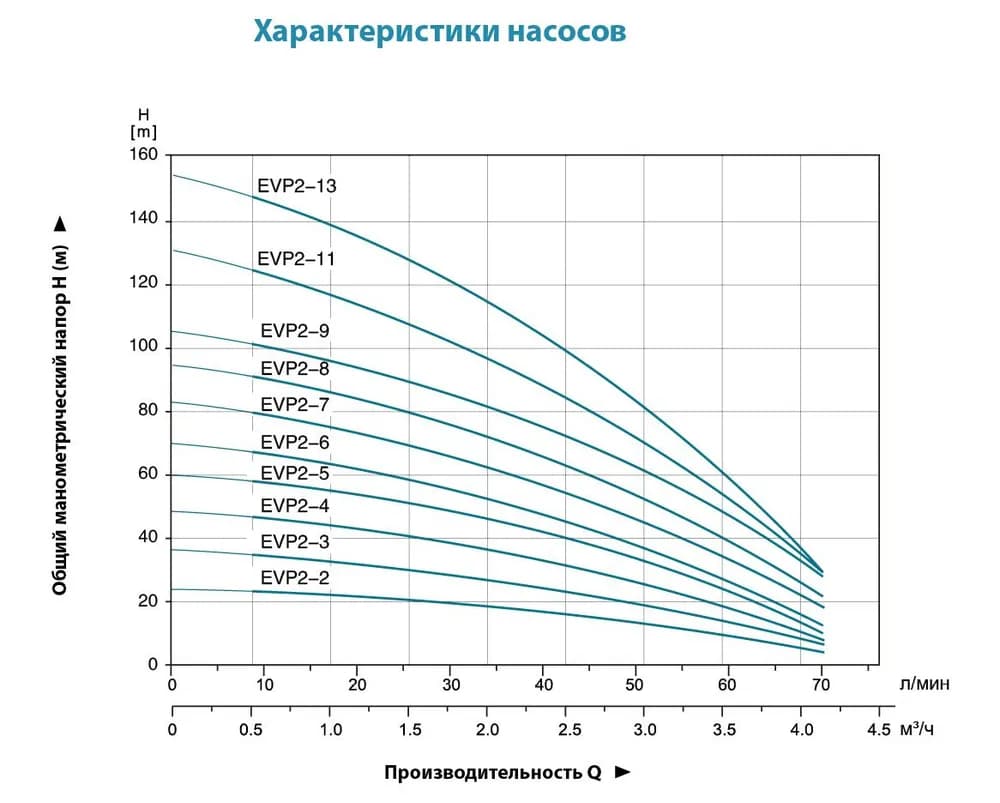

Характеристика снимается на чистой воде при температуре 20 °C, плотности 1000 кг/м³, частоте сети 50 Гц. С ростом расхода напор падает по характерной для многоступенчатых насосов кривой.

Рабочая точка для RO-установок АКВАПЛЕКС — 2–3 м³/ч при напоре 69–98 м. Для водоснабжения частного дома — 1–2 м³/ч при напоре 98–119 м, что соответствует одновременной работе 3–4 точек водоразбора с давлением 3–5 бар.

Конструкция

Вертикальная компоновка 11-ступенчатого типа: вода поднимается снизу вверх через последовательные камеры, каждая из которых повышает напор примерно на 11,8 м. Корпус — наборный из штампованных секций нержавеющей стали AISI 304, стянутых длинными шпильками. Рабочие колёса и направляющие аппараты — также нерж. сталь, выдерживают температуру до 60 °C и постоянную перекачку воды без признаков коррозии.

Двигатель — асинхронный однофазный с пусковым конденсатором, класс изоляции F (до 155 °C), класс защиты IP55 (защищён от пыли и струй воды). Встроенное тепловое реле в обмотке статора размыкает цепь при перегреве и восстанавливает работу после остывания — это базовая защита от перегрузки.

Вал — нержавеющая сталь AISI 431 (твёрже AISI 304, устойчива к точечной коррозии в водопроводной воде). Торцевое уплотнение — пара керамика – графит с эластомерным кольцом EPDM, ресурс при работе на чистой воде ≈8 000 моточасов до плановой замены.

Выбор модели в линейке EVPm2

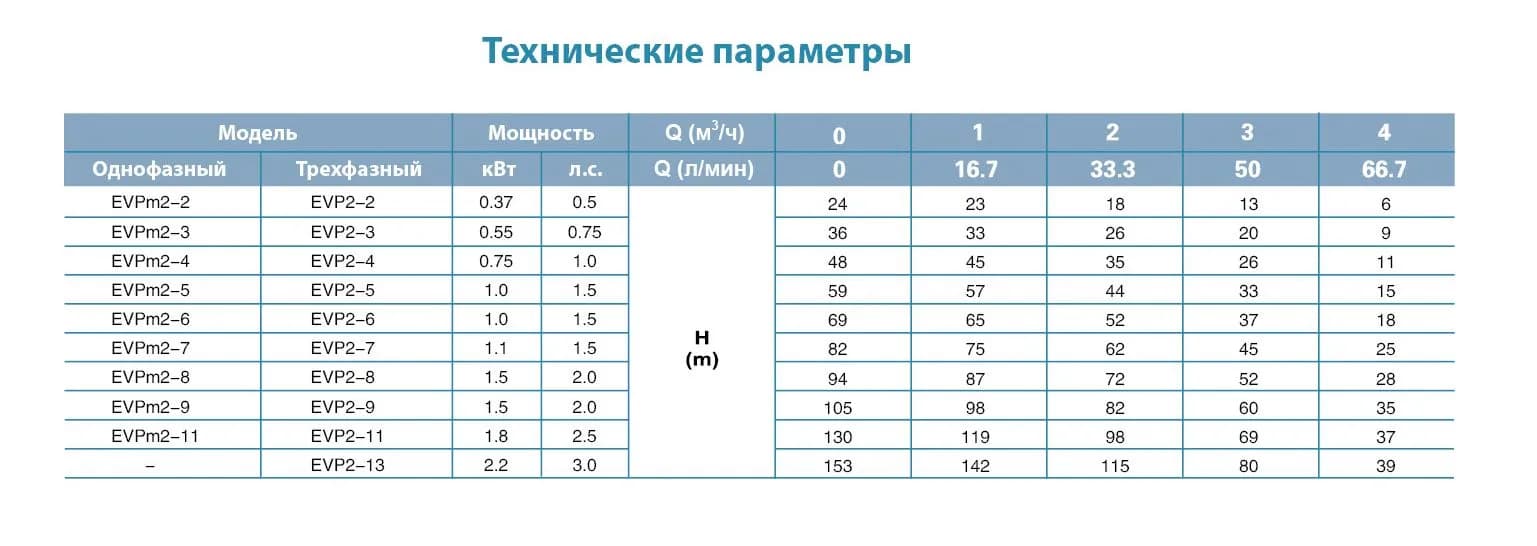

Серия EVPm2 LEO включает модели от EVPm2-2 (напор 24 м, 0,37 кВт) до EVPm2-13 (напор 153 м, 2,2 кВт). Число после дефиса — количество ступеней: чем больше, тем выше напор при той же подаче до 4 м³/ч. EVPm2-11 — высоконапорный вариант серии.

Если напора 130 м много или мало для вашей задачи, рассмотрите EVPm2-9 (напор до 105 м, 1,5 кВт) или другую модификацию серии — пишите менеджеру.

Ограничения и требования

• Температура перекачиваемой среды: +2…+60 °C. Для воды горячее 60 °C нужна отдельная серия с высокотемпературными уплотнениями.
• Жидкость: чистая вода без абразива, твёрдых включений, нефтепродуктов, агрессивных кислот и щелочей. Допустимое содержание взвешенных веществ — не более 0,2 г/л.
• pH: 6–9 (диапазон длительной работы нержавеющей стали AISI 304 без коррозии).
• Подпор на входе: не менее 0,5 м столба воды (положительная высота всасывания). Сухой ход недопустим — приведёт к выходу торцевого уплотнения из строя за 10–30 минут.
• Не предназначен для перекачивания: воды с активным хлором выше 0,5 мг/л в долгосрочном режиме, морской воды, концентрата минерализации выше 5 000 мг/л, агрессивных реагентов.
• Установка только в сухом помещении с положительной температурой. Защита от замерзания обязательна.
• Максимум 20 пусков в час — для частотного пуска используйте плавный пускатель или частотный преобразователь.

Монтаж

Насос EVPm2-11 устанавливается строго вертикально на горизонтальной поверхности — крепится через отверстия в чугунной плите-основании. Допустимый уклон корпуса от вертикали — не более 5°. Подключение всасывающего и напорного патрубков — G1 (1″) внутренняя резьба. Рекомендуется ставить запорную арматуру до и после насоса и обратный клапан на напоре.

Электрическое подключение: однофазная сеть 220 В / 50 Гц через автоматический выключатель — для EVPm2-11 ориентировочно 20 А, характеристика C (точный номинал — по фактическому Iном из паспортной таблички двигателя). Заземление обязательно. Сечение кабеля — не менее 1,5 мм² на длину до 20 м, 2,5 мм² — до 50 м.

Перед первым пуском заполните насос водой через заливную пробку — работа всухую запрещена. Проверьте направление вращения вала по стрелке на корпусе двигателя: обратное вращение даёт потерю напора 20–30 % и преждевременный износ колёс.

Обслуживание

В нормальных условиях работы (чистая вода без абразива, температура 5–40 °C, без частых пусков) EVPm2-11 не требует обслуживания первые 8 000–10 000 часов наработки. Контрольные точки:

• раз в 6 месяцев — проверка отсутствия протечек у торцевого уплотнения. Капель быть не должно;
• раз в 12 месяцев — измерение тока двигателя при рабочей нагрузке. Превышение значения с шильдика более чем на 10 % указывает на засорение колёс или износ подшипников;
• при сезонной остановке — слить воду из корпуса через сливную пробку, чтобы предотвратить замерзание.

Расходники под замену: торцевое уплотнение (керамика – графит – EPDM) — ресурс ≈8 000 моточасов. Подшипники качения двигателя — ресурс 15 000–20 000 моточасов. Запчасти оригинальные LEO, поставка под заказ.

Гарантия и доставка

Гарантия производителя — 24 месяца с даты продажи при соблюдении условий монтажа и эксплуатации. На двигатель — 12 месяцев. Гарантия не распространяется на торцевое уплотнение при работе всухую и на разрушение крыльчатки от попадания твёрдых включений (нужен сетчатый фильтр на входе).

Поставка — со склада в Ростове-на-Дону. Доставка по России транспортными компаниями (Деловые Линии, ПЭК, КИТ) — 3–7 рабочих дней. Самовывоз из Ростова — в день оплаты.
