Умягчитель воды — это фильтр-колонна с насыпным слоем ионообменной смолы, которая забирает из воды кальций и магний, а отдаёт взамен натрий. На выходе — вода без жёсткости: она не даёт накипи на ТЭНах, в бойлерах и теплообменниках, экономит топливо и продлевает ресурс оборудования.
Принцип ионного обмена известен больше ста лет, конструкция отработана на миллионах установок — от настольного умягчителя в кофейне до промышленных колонн на 100 м³/ч в теплоэнергетике. В этой статье разберём базовое устройство, цикл работы, расход соли и воды, типовые схемы и пределы применимости — когда умягчителя уже не хватает и нужен обратный осмос.
Что такое жёсткость и почему её нужно убирать
Жёсткость — это суммарное содержание в воде растворённых солей кальция (Ca²⁺) и магния (Mg²⁺). Источник — природный: вода фильтруется через известняковые и доломитовые породы, растворяет их и приносит ионы в трубопровод. В России жёсткость измеряют в мг-экв/л либо в градусах жёсткости (°Ж), 1 °Ж = 1 мг-экв/л.
Ориентиры по жёсткости для разных задач:
- питьевая вода по СанПиН 1.2.3685-21 — до 7 мг-экв/л;
- вода для бытовой техники без накипи — до 1,5–2 мг-экв/л;
- подпиточная вода водогрейного котла по СО 153-34.20.501-2003 — до 0,1 мг-экв/л;
- питающая вода парового котла среднего давления — до 0,02 мг-экв/л;
- исходная вода перед обратным осмосом с recovery 75%+ — до 0,02 мг-экв/л.
Сама по себе жёсткая вода неопасна для здоровья. Проблема — в её поведении при нагреве и упаривании. Карбонат кальция растворим тем хуже, чем выше температура и чем больше упарили воду. Поэтому соли выпадают именно там, где они не нужны: на стенках ТЭНов, в трубках теплообменников, в форсунках душа и крана, в накопительных бойлерах.
Что даёт жёсткость на практике:
- Накипь на ТЭНах и теплообменниках. Слой накипи 1 мм даёт перерасход топлива до 10% — карбонат кальция в 30 раз хуже проводит тепло, чем сталь.
- Сокращение ресурса оборудования. ТЭН в перегретом режиме сгорает за 1–2 года вместо 8–10. У парового котла из-за накипи лопаются дымогарные трубы.
- Потеря производительности. Сечение труб зарастает, насосы работают на повышенных оборотах, давление падает.
- Повышенный расход моющих средств. Жёсткость связывает ПАВ — на стирку в жёсткой воде уходит в 2–3 раза больше порошка.
- Брак в пищевом производстве. Накипь в бойлерах автомата для кофе и пара меняет вкус напитка, в пивоварении — профиль готового продукта.
Поэтому жёсткость убирают — и проще всего это сделать ионным обменом на Na-катионите.
Принцип ионного обмена: что происходит внутри
Внутри фильтр-колонны умягчителя — насыпной слой ионообменной смолы, или Na-катионит. Это шарики синтетического полимера диаметром 0,3–1,2 мм с привитыми кислотными группами (чаще всего сульфогруппами −SO₃⁻). К каждой группе изначально присоединён ион натрия Na⁺ — катионит находится в Na-форме.
Когда через слой смолы проходит жёсткая вода, ионы кальция и магния, которые сильнее заряжены и сильнее притягиваются к сульфогруппе, вытесняют натрий с поверхности шарика. Натрий уходит в воду, кальций и магний остаются на смоле. Реакция выглядит так:
2 R−SO₃Na + Ca²⁺ → (R−SO₃)₂Ca + 2 Na⁺
На выходе из колонны — вода без жёсткости. Жёсткость заменилась на натрий в эквивалентном количестве: один ион кальция уходит, два иона натрия приходят. Общее солесодержание (TDS) при этом почти не меняется — значит, минерализация воды остаётся прежней, просто состав солей становится другим.
Когда смола исчерпывает ёмкость
Слой катионита не бесконечен. Рабочая обменная ёмкость промышленной смолы C100E — примерно 1,2–1,4 г-экв на 1 литр смолы. Это означает, что 25 литров смолы способны убрать жёсткость из 5 м³ воды с исходной жёсткостью 5 мг-экв/л за один цикл — потом смолу нужно регенерировать.
Как только все сульфогруппы заняли ионы кальция и магния, на выходе из колонны начинает «проскакивать» жёсткость. Чтобы вернуть смолу в рабочее состояние, через слой пропускают концентрированный раствор поваренной соли (NaCl). Высокая концентрация натрия смещает равновесие в обратную сторону: натрий вытесняет кальций и магний обратно в раствор, смола снова становится Na-формой и готова к работе. Реакция регенерации:
(R−SO₃)₂Ca + 2 NaCl → 2 R−SO₃Na + CaCl₂
Хлорид кальция и хлорид магния уходят в дренаж вместе с избытком соли и отмывочной водой. Цикл — замкнутый: расходный материал только один — соль.
Конструкция типового умягчителя
Стандартный умягчитель собирается из четырёх узлов: фильтр-колонны со смолой, солевого бака, клапана управления и системы сброса в канализацию. Дополнительно ставится счётчик расхода воды и в промышленных схемах — байпас на случай регенерации.
Фильтр-колонна с насыпным слоем
Корпус — стеклопластиковый баллон (FRP), рассчитанный на давление до 8–10 бар. Размер обозначается дюймами: 1054 (10″ диаметр × 54″ высота) — стандартный бытовой, 1354 и 1465 — производительные бытовые, 2162, 2472, 3072 — промышленные. Внутри — водоподъёмная трубка с нижним дренажно-распределительным устройством (ДРУ): подача воды идёт сверху, вода проходит через слой смолы, собирается ДРУ снизу и поднимается на выход.
Загрузка — ионообменная смола в Na-форме. Снизу под смолой — слой кварцевой подложки (гравий), который не даёт мелкой смоле уйти в ДРУ. Объём смолы для бытового баллона 1054 — 25–28 литров, для промышленного 2472 — 100–110 литров.
Солевой бак (бак-солерастворитель)
Пластиковая ёмкость объёмом от 70 до 500 литров, в которую засыпают таблетированную соль (NaCl чистоты не ниже «Экстра»). На дне бака стоит солезаборник с поплавковым клапаном безопасности и сетчатый фильтр. В период между регенерациями в баке готовится насыщенный рассол: вода растворяет соль до концентрации 26% — это максимум при комнатной температуре.
Объём бака рассчитывается на 2–4 недели работы, чтобы оператор реже досыпал соль. Для бытовой колонны 1054 запаса соли в 100-литровом баке хватает на 1,5–2 месяца.
Клапан управления
Сердце умягчителя — автоматический клапан управления на верхней крышке баллона. В России распространены клапаны Clack, Runxin, Canature, Autotrol. Клапан переключает потоки между стадиями цикла: открывает подачу исходной воды, направляет рассол из бака, переключает на сброс в дренаж.
Управление бывает двух типов:
- По таймеру. Регенерация запускается по расписанию, например, каждые 3 суток в 02:00. Просто и надёжно, но не учитывает фактический расход — если воды не было неделю, клапан всё равно регенерирует, тратит соль и воду впустую.
- По счётчику. Клапан считает кубометры пропущенной воды и запускает регенерацию, когда исчерпан рабочий объём смолы. Расход соли и воды — минимальный, регенерация идёт только когда нужно. Стандарт для промышленности и современного быта.
Дренаж и подвод исходной воды
В дренаж уходят промывочные воды стадий обратной промывки, прокачки рассола и отмывки. Сброс делают в канализацию через разрыв струи, чтобы исключить обратный заброс. Диаметр дренажной линии — от 1/2″ для бытового баллона до 1″ для промышленного. Пиковый расход в стадии обратной промывки — до 1,5–2 м³/ч для баллона 1054 и до 8–10 м³/ч для 2472 — это нужно заложить в проект сразу.
Стадии цикла работы умягчителя
Полный цикл состоит из пяти стадий: сервис → обратная промывка → прокачка рассола → медленная отмывка → быстрая отмывка → возврат в сервис. Клапан переключает их автоматически.
1. Сервис — основной режим работы
Исходная жёсткая вода идёт сверху вниз через слой смолы. Кальций и магний остаются на катионите, натрий выходит в воду. На выходе — мягкая вода с остаточной жёсткостью 0,02–0,1 мг-экв/л. Длительность стадии — часы или сутки, пока счётчик не отсчитает заданный объём (или пока таймер не подаст команду).
2. Обратная промывка
Клапан переключает поток — исходная вода идёт снизу вверх через слой смолы. Скорость подъёма выбрана так, чтобы слой расширился на 50–70% и взвесился, но шарики не унесло в дренаж. Цель — взрыхлить слежавшуюся загрузку, вымыть осевшую за период работы взвесь, удалить мелкие фракции смолы. Длительность — 8–12 минут. Расход воды для баллона 1054 — около 100–150 литров.
3. Прокачка рассола (регенерация)
Через эжектор клапан затягивает из солевого бака насыщенный рассол (26% NaCl) и пропускает его сверху вниз через слой смолы. По пути в эжекторе рассол разбавляется до рабочей концентрации 8–12%. Натрий вытесняет кальций и магний обратно в раствор, смола восстанавливает Na-форму. Хлориды кальция и магния идут в дренаж. Длительность — 50–60 минут. Расход рассола — 80–150 литров для баллона 1054.
4. Медленная отмывка
После окончания затяжки рассола исходная вода продолжает идти сверху вниз с малым расходом. Цель — дотолкнуть остатки рассола через слой смолы и завершить регенерацию. Длительность — 30–50 минут.
5. Быстрая отмывка
Подача воды на полный расход сверху вниз. Из слоя вымываются хлориды и избыток соли, выходящая вода доводится до нужной электропроводности. Длительность — 10–15 минут. Расход — 50–100 литров.
6. Возврат в сервис и наполнение солевого бака
Параллельно с отмывкой клапан подаёт расчётный объём воды обратно в солевой бак — чтобы за следующий период между регенерациями там успел приготовиться свежий рассол. После этого клапан возвращается в положение «сервис», и колонна снова даёт мягкую воду.
Полный цикл регенерации — 70–110 минут. На это время мягкой воды нет (для одноколонной схемы) — поэтому регенерацию обычно ставят на ночь, когда потребитель не работает.
Расход соли и воды — что это значит на практике
Соль и вода — два эксплуатационных параметра, которые сразу видны в счетах. Их закладывают в расчёт окупаемости умягчителя.
Соль. Удельный расход соли — 100–200 г NaCl на 1 г-экв удалённой жёсткости (прямоточная регенерация) или 80–120 г/г-экв (противоточная). Для бытового баллона 1054 при жёсткости 4 мг-экв/л и регенерации раз в неделю — это 1,5–2 кг соли за регенерацию. Для промышленного 2472 на расход 5 м³/ч при жёсткости 5 мг-экв/л и регенерации раз в сутки — 30–60 кг.
Вода. На цикл регенерации уходит 150–300 литров для баллона 1054 и 1–2 м³ для 2472. Это 5–15% от объёма мягкой воды, полученной за межрегенерационный период. Вода уходит в канализацию — её нельзя использовать.
Частота. Бытовой умягчитель в семье из 3–4 человек регенерируется раз в 3–7 суток. В коттедже с расходом 1 м³/сут и жёсткостью 5 мг-экв/л — раз в 5 суток. Промышленный умягчитель в котельной на 5 м³/ч и жёсткости 4 мг-экв/л — раз в 12–18 часов.
Типы умягчителей: одна колонна, две колонны, непрерывный режим
Одноколонная (симплекс) схема
Самый простой и дешёвый вариант. Один фильтр-баллон, один клапан, один солевой бак. Подходит для бытовых задач, прачечной с дневным графиком работы, котельной с накопительным баком умягчённой воды. Минус — во время регенерации (70–110 минут) мягкой воды нет: подаётся либо неочищенная вода через байпас, либо мягкая вода из накопительного бака.
Капитальные затраты — минимальные. Применение — везде, где допустим перерыв подачи или есть буфер.
Двухколонная (дуплекс) схема
Две одинаковые фильтр-колонны и один общий клапан с переключателем. Пока одна колонна в сервисе, вторая регенерируется. После исчерпания рабочего объёма первой колонны клапан переключает поток на вторую, а первую отправляет на регенерацию. Мягкая вода подаётся круглосуточно без перерывов.
Капитальные затраты — в 1,7–2 раза выше симплекса (две колонны, две загрузки смолы, более сложный клапан). Стандарт промышленности для непрерывных производств: котельные парового цикла, прачечные с двумя сменами, пищевые производства.

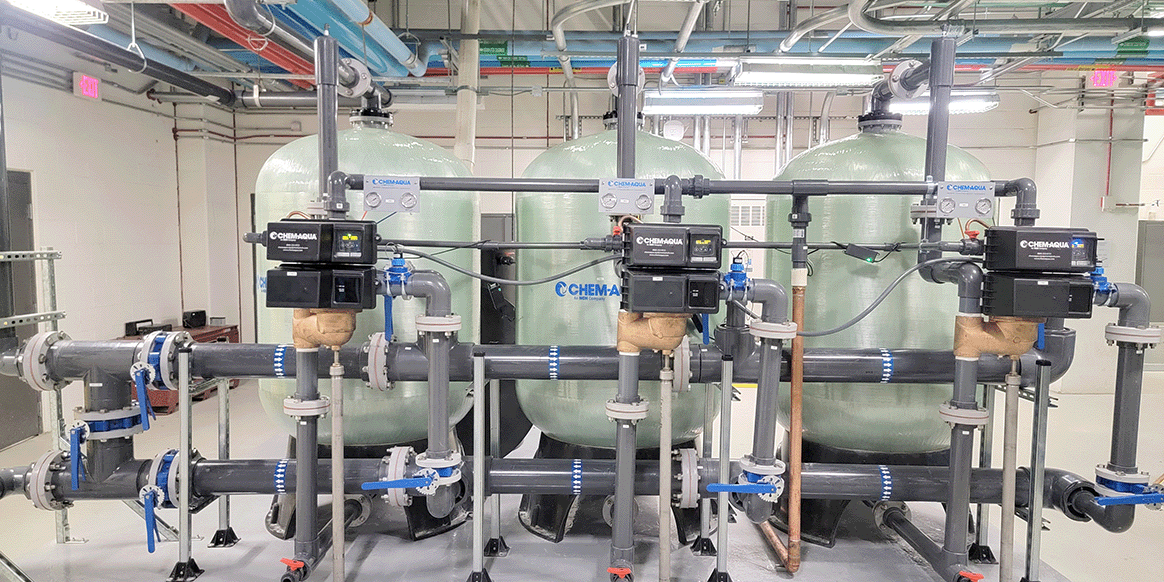

Многоколонные схемы с непрерывным режимом
Три и более параллельных колонн с шахматным графиком регенерации. Применяют там, где нужен высокий пиковый расход, или там, где даже краткосрочный сбой в подаче недопустим: ТЭС, крупные пищевые предприятия, химические производства. Резервирование — одна колонна всегда в горячем резерве на случай отказа клапана или ремонта.
Где применяют умягчители воды
Применение — везде, где жёсткая вода вредит оборудованию или конечному продукту:
- Коттеджи и квартиры. Защита бойлеров, посудомоечных и стиральных машин, котла отопления. Снижение расхода моющих средств. Типовая компоновка — баллон 1054 + клапан Clack/Runxin + солевой бак 100 л.
- Котельные. Подпитка водогрейных и паровых котлов. Без умягчителя котёл выйдет из строя за один-два сезона. Дуплексная схема стандартна для паровых котлов от 1 т/ч.
- Прачечные и химчистки. Жёсткость в воде сводит на нет работу ПАВ и оптических отбеливателей: бельё выходит серым. Мягкая вода даёт экономию порошка 30–50%.
- Пищевое производство и розлив напитков. Кофейни, пивоварни, заводы по розливу напитков — везде, где жёсткость меняет вкус или вызывает накипь в нагревательных контурах.
- HoReCa. Кофемашины, пароконвектоматы, посудомойки. Производитель техники прямо требует умягчённую или осмотическую воду — иначе слетает гарантия.
- Системы охлаждения. Подпитка градирен. Умягчение позволяет поднять циклы концентрирования (COC) и сэкономить подпиточную воду.
- Предподготовка перед обратным осмосом. Защита мембран от карбонатной накипи в концентрате при recovery 75% и выше.
Когда умягчителя уже не хватает: переход на обратный осмос
Умягчитель убирает только жёсткость. Все остальные растворённые соли — натрий, калий, хлориды, сульфаты, нитраты, бикарбонаты — остаются. Более того, после умягчения натрия в воде становится больше: на каждый эквивалент удалённого кальция приходит два эквивалента натрия. Общее солесодержание (TDS) даже немного растёт.
Поэтому в ряде задач умягчителя физически недостаточно:
- Высокая минерализация. Если TDS исходной воды выше 500–800 мг/л, мягкая вода всё равно будет солёной. Для питья, парового котла среднего давления, фармацевтики — не годится.
- Нитраты, сульфаты, хлориды выше нормы. Умягчитель их не убирает. Нужен обратный осмос — он снижает все три на 96–99%.
- Кремний. Для котлов высокого давления и систем охлаждения с высокими COC кремний из исходной воды нужно убирать. Умягчитель не делает этого — только обратный осмос или комплексная схема RO + EDI.
- Железо в форме железа(II). В принципе уходит на катионите вместе с жёсткостью, но окисляется кислородом и забивает смолу. Если железа больше 0,3 мг/л — перед умягчителем ставится обезжелезиватель, или сразу обратный осмос с правильной предподготовкой.
- Бактерии и органика. Ни умягчитель, ни обратный осмос не дезинфицируют воду полностью без UV. Но обратный осмос задерживает 99,9% бактерий и вирусов на уровне барьера, в отличие от умягчителя.
- Питьевая вода высокого качества. Просто мягкая — ещё не значит чистая. Для розлива бутилированной воды или для HoReCa с премиальным уровнем подачи нужен обратный осмос.
Обратный осмос работает по другому принципу — это полупроницаемая мембрана под давлением 10–25 бар, которая пропускает молекулы воды и задерживает 96–99% всех растворённых солей, бактерий и большинства органики. Часто умягчитель и обратный осмос ставят последовательно: умягчитель защищает мембрану от карбонатной накипи в концентрате, мембрана убирает оставшееся солесодержание.
Обратный осмос АКВАПЛЕКС
Полный ассортимент в каталоге.
Связка умягчитель + обратный осмос — классическая схема
Сама по себе мембрана обратного осмоса не любит жёсткость в исходной воде, особенно при работе с высоким recovery. На стороне концентрата вода упаривается, концентрация кальция и магния растёт в 3–4 раза, и карбонат кальция начинает выпадать на мембрану в виде накипи. Это необратимое повреждение — мембрану от такого загрязнения не восстановить штатной кислотной CIP-промывкой.
Чтобы этого избежать, перед обратным осмосом ставят либо умягчитель, либо дозирование антискаланта, либо то и другое вместе:
- Дозирование антискаланта. Дешёвая схема. Подходит при общей жёсткости до 4 мг-экв/л и recovery до 50–65%. На больших установках — стандарт.
- Умягчитель перед обратным осмосом. Полная защита от карбонатной накипи. Позволяет работать с recovery 75–85%, экономить исходную воду и снизить объём сброса концентрата. Обязателен при жёсткости 6 мг-экв/л и выше или при recovery от 75%.
- Умягчитель + антискалант. Самая надёжная схема для воды с высокой минерализацией и сложным составом. Применяется на промышленных RO для пищевки, фармы и котельных высокого давления.
Сценарий выбора решения зависит от исходного анализа воды, требуемого качества пермеата и нужного recovery. Базовый расчёт делается по индексу Ланжелье (LSI) и S&DSI для концентрата — если они выходят за допустимые пределы, без умягчителя не обойтись.
Что важно проконтролировать в эксплуатации
Умягчитель — простое и надёжное оборудование, но при невнимательной эксплуатации он перестаёт работать. На что смотреть:
- Жёсткость на выходе. Проверять тест-полосками раз в смену (промышленность) или раз в неделю (быт). Целевое значение — до 0,1 мг-экв/л. Появление жёсткости говорит либо об исчерпании смолы между регенерациями, либо о неполной регенерации (мало соли, плохой рассол), либо о деградации катионита.
- Уровень соли в баке. Не должен опускаться ниже середины. Соль должна стоять сплошным слоем — образование «соляного моста» (корки сверху, пустота под ней) лишает рассол насыщенности и срывает регенерацию.
- Чистота солевого бака. Раз в год бак очищают от ила и нерастворимых примесей соли. В таблетированной соли категории «Экстра» их меньше, поэтому она выгоднее, чем кусковая.
- Состояние смолы. Раз в 3–5 лет — ревизия загрузки. Признаки износа: рост перепада давления, падение рабочей ёмкости, появление обломков смолы в воде. Срок службы — 5–8 лет для бытовых, 7–10 лет для промышленных.
- Перепад давления. Растущий перепад — спрессовалась смола, забилось ДРУ, спрессовался слой подложки. Лечится обратной промывкой или ревизией.
- Калибровка клапана. При смене жёсткости исходной воды или производительности нужно перепрограммировать клапан под новый объём пропуска — иначе либо перерасход соли, либо проскок жёсткости.
Короткое резюме
Умягчитель воды — это фильтр-колонна с ионообменной смолой в Na-форме, которая забирает из воды кальций и магний и отдаёт натрий. Когда смола исчерпывается, её регенерируют раствором поваренной соли — и цикл повторяется. Конструкция стандартна: фильтр-баллон, клапан управления, солевой бак, дренаж. Цикл — сервис, обратная промывка, регенерация, отмывка, возврат. Расход соли — 100–200 г NaCl на г-экв жёсткости, расход воды — 5–15% от полезного объёма.
Одноколонная схема дешевле, двухколонная — непрерывна. Применение — коттеджи, котельные, прачечные, пищевка, HoReCa, предподготовка перед обратным осмосом. Если исходная вода солёная, содержит нитраты или нужна питьевая вода премиум-уровня — умягчителя мало, нужен обратный осмос. Связка «умягчитель + обратный осмос» работает на промышленных задачах с высоким recovery и сложным составом исходной воды.
