В паровой котельной конденсат — это самый дорогой ресурс. Каждый кубометр возвращённого конденсата экономит примерно 25–30 м³ природного газа и 1 м³ деминерализованной подпиточной воды. Но именно конденсатные линии быстрее всего ржавеют: растворённый углекислый газ образует угольную кислоту, подсосы кислорода добавляют точечную коррозию, и через 3–5 лет трубопровод приходится менять.
Классическое решение — нейтрализующие амины: они поднимают pH и нейтрализуют угольную кислоту. Но они не закрывают кислородную коррозию и расходуются стехиометрически — много реагента уходит «в трубу». Плёнкообразующие амины работают иначе: формируют тонкий гидрофобный слой на стали, физически разделяющий металл и водную фазу. Один и тот же слой защищает и от CO₂, и от O₂, и от хлоридного питтинга. Эта статья — про принцип работы, схемы дозирования, контроль и российские реалии применения плёнкообразующих аминов в паровых котельных.
Почему конденсатные линии корродируют
В подпиточной воде паровой котельной всегда есть бикарбонатная щёлочность. На умягчителе натрий-катионирования бикарбонаты не задерживаются, проходят с подпиткой в деаэратор и дальше в котёл. При температуре выше 100 °C бикарбонат натрия разлагается:
2 NaHCO₃ → Na₂CO₃ + H₂O + CO₂↑
А при дальнейшем нагреве в котле распадается и сам карбонат:
Na₂CO₃ + H₂O → 2 NaOH + CO₂↑
Выделившийся углекислый газ растворяется в паре и уносится в конденсатный тракт. На холодной стенке трубопровода пар конденсируется, CO₂ переходит обратно в воду и даёт угольную кислоту:
CO₂ + H₂O ⇌ H₂CO₃ ⇌ H⁺ + HCO₃⁻

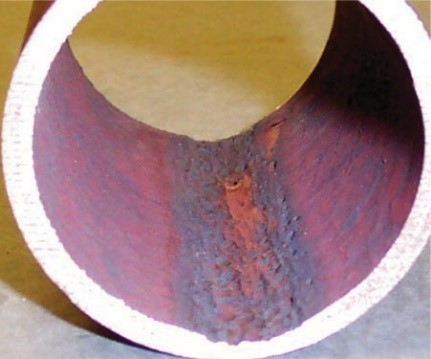

pH конденсата без обработки опускается до 5,0–6,2. При таком pH железо корродирует со скоростью 200–800 мкм/год — труба DN50 толщиной стенки 3,5 мм пробивается за 5–8 лет. Если на каком-то участке через сальник насоса конденсата или через арматуру подсасывается воздух, к угольной коррозии добавляется кислородная: точечный питтинг пробивает трубу намного быстрее равномерной коррозии.
Что страдает в первую очередь
- Самотёчные участки обратного трубопровода конденсата — здесь скорость потока низкая, кислород успевает прореагировать с металлом.
- Конденсатоотводчики и узлы за ними — пар окончательно конденсируется, концентрация CO₂ в воде максимальна.
- Подогреватели сетевой воды с латунными или медными трубками — медь корродирует в присутствии аммиака и аминов окислительного типа особенно агрессивно.
- Питательные насосы — кавитация и подсос воздуха через уплотнения.
Нейтрализующие амины: классическая схема
Самый простой способ остановить угольную коррозию — поднять pH конденсата выше 8,5. Для этого в питательную воду или непосредственно в пар дозируют летучий органический амин, который испаряется вместе с паром, конденсируется на стенках трубопровода и нейтрализует угольную кислоту:
R-NH₂ + H₂CO₃ → R-NH₃⁺ + HCO₃⁻
Три амина, которые применяют на 95 % российских котельных:
| Реагент | Коэф. распределения пар/вода | Где работает | Особенности |
|---|---|---|---|
| Морфолин | 0,4 | Начало конденсации, котловая часть | Конденсируется первым, защищает экономайзер и горячие участки |
| Циклогексиламин (ЦГА) | 4,0 | Дальние конденсатные линии | Уносится с паром далеко, защищает конец трассы и обратку |
| Диэтиламиноэтанол (ДЕАЭ) | 1,7 | Средние участки | Универсальный, часто применяют в смеси с морфолином |
На практике дозируют не один амин, а смесь — типичная композиция «морфолин + ЦГА» в массовом соотношении 1:3 покрывает и начало, и конец конденсатной системы. Расход смеси — 5–15 мг/л питательной воды при щёлочности подпитки 2–4 мг-экв/л.
Где у нейтрализующих аминов кончается зона работы
Нейтрализующие амины поднимают pH, и при pH 8,5–9,5 угольная коррозия железа практически останавливается. Но три задачи они не решают:
- Кислородная коррозия. Амины не связывают растворённый O₂. Если деаэратор не выдерживает норматив по кислороду (норма для котлов до 4 МПа — 30 мкг/л, для котлов выше — 10 мкг/л), питтинг развивается при любом pH.
- Защита меди и медных сплавов. Аммиак и низкомолекулярные амины при наличии кислорода образуют с медью растворимые комплексы — труба латуни в подогревателе тонеет за 2–3 года.
- Высокий расход реагента при росте щёлочности. При жёсткой воде с высокой щёлочностью нужна доза 20–40 мг/л — это десятки тонн реагента в год для котельной 20 т/ч.
Решением второй и третьей задачи стали плёнкообразующие амины.
Промышленные установки обратного осмоса АКВАПЛЕКС
АКВАПЛЕКС RO — линейка обратноосмотических установок производительностью от 100 до 10 000 л/ч. Обессоливание и очистка воды для котельных, пищевых производств, фармацевтики. Сборка в России, срок изготовления 5–10 рабочих дней, гарантия 12 месяцев. Склад в Ростове-на-Дону.
Плёнкообразующие амины: принцип работы
Молекула плёнкообразующего амина устроена как поверхностно-активное вещество: гидрофильная аминогруппа (–NH₂) и длинный гидрофобный углеводородный «хвост» из 12–22 атомов углерода. Классический представитель — октадециламин (ODA), C₁₈H₃₇–NH₂, с хвостом из 18 атомов углерода.
Когда амин попадает в воду на поверхности железа, азотная группа притягивается к атомам железа за счёт неподелённой электронной пары азота, а гидрофобный хвост ориентируется наружу — в воду или пар. Молекулы амина выстраиваются в плотный монослой толщиной 2,5–4,0 нм. Получается гидрофобная плёнка: капля воды на ней не растекается, а собирается в шарик с краевым углом смачивания более 90°.
Эта плёнка работает как механический барьер: ни молекулы CO₂, ни O₂, ни H₂O не имеют прямого контакта с металлом. Коррозия останавливается не за счёт pH, а за счёт изоляции. Поэтому защита не зависит от состава подпитки и работает даже при подсосах кислорода через сальники.
Два поколения плёнкообразующих аминов
Первое поколение — моноамины с длинной цепью. Октадециламин (ODA), стеариламин, кокосовый амин. Дешевле, но плохо растворяются в воде, на пуске требуют горячего диспергирования, при перерывах в дозировании плёнка слетает быстрее. В РФ это классика 1980-х: РД-153 разрешает октадециламин для котлов до 4 МПа.
Второе поколение — полиамины и олигоаминоамиды (плёнкообразующие амины современного типа, FFA). В одной молекуле — 2–4 аминогруппы и длинный полимерный гидрофобный хвост. За счёт нескольких точек связывания плёнка держится прочнее, реагент растворяется в воде без эмульгаторов, защищает при концентрации в 2–3 раза ниже. Сюда входят составы «Хеламин», ЭКТО, ВПК-402 (модифицированный) и аналогичные продукты иностранных производителей.
| Параметр | Октадециламин ODA (1 поколение) | Полимерные плёнкообразующие амины FFA (2 поколение) |
|---|---|---|
| Рабочая концентрация в конденсате | 1,0–3,0 мг/л | 0,3–1,0 мг/л |
| Растворимость в воде | Низкая, требует эмульгатора | Полная при любой температуре |
| Допустимое давление котла | До 4 МПа | До 18 МПа (зависит от состава) |
| Совместимость с медью | Условная — требует контроля | Полная, есть специальные составы для медьсодержащих систем |
| Поведение на пуске | Срыв старых отложений хлопьями | Плавная очистка без хлопьев |
| Цена за кг (РФ, 2026) | 350–600 ₽ | 1 500–4 000 ₽ |
В пересчёте на стоимость защиты квадратного метра поверхности конденсатной системы полимерные плёнкообразующие амины получаются дороже на 30–50 %, но окупаются за счёт меньшего расхода и отсутствия проблем с забивкой узлов на пуске.
Точки дозирования
Куда вводить плёнкообразующий амин — зависит от того, какой участок надо защитить и какая температура в этом участке. Базовых точек три.
В питательную воду до деаэратора
Самая частая схема. Реагент попадает в деаэратор и дальше с питательной водой — в экономайзер и в котёл. Защищает горячие участки: экономайзер, барабан котла, паропровод от котла до коллектора. В деаэраторе часть амина уносится с выпаром (около 5–10 %), это надо учитывать в дозе. В котле при температуре выше 250 °C октадециламин частично разлагается с выделением аммиака — это компенсируют увеличением дозы на 15–25 %. Современные полимерные плёнкообразующие амины термически устойчивы до 350 °C, потерь меньше.
В питательную воду после деаэратора
Оптимальный вариант для котлов среднего давления. Реагент не теряется в деаэраторе, входит в котёл с полной концентрацией. Точку врезки делают на нагнетании питательного насоса — за счёт давления равномерное смешение. Дозирующий насос с мембраной из EPDM или PTFE, материал трубопровода — нержавеющая сталь 12Х18Н10Т или AISI 316L.
В коллектор насыщенного пара
Применяют, когда основная задача — защитить именно длинную конденсатную трассу, а котёл и экономайзер можно не обрабатывать (там и так высокий pH за счёт фосфатной обработки). Амин уносится с паром и оседает на стенках при конденсации. Точку врезки делают через специальную форсунку с распылением в поток пара. Концентрацию амина в паре поддерживают на уровне 1–3 мг/кг.
Совместное дозирование с нейтрализующим амином
На практике плёнкообразующий амин редко работает один. Стандартная схема защиты конденсатно-питательного тракта — связка «нейтрализующий + плёнкообразующий»:
- Нейтрализующий амин (морфолин + циклогексиламин) поднимает pH конденсата до 8,5–9,0 — это базовая защита от угольной коррозии и условие для нормальной работы плёнки.
- Плёнкообразующий амин (октадециламин или полимерный плёнкообразующий состав) формирует защитный слой и закрывает кислородную коррозию.
Доза каждого реагента в такой связке снижается на 30–50 % по сравнению с раздельным дозированием. Современные коммерческие продукты типа «Хеламин 906» — это уже готовая смесь нейтрализующих и плёнкообразующих аминов в одном растворе, её подают одним насосом.
Расчёт дозы и подбор насоса
Расход плёнкообразующего амина считают так:
G (кг/ч) = C × Q × 10⁻³
где:
- C — целевая концентрация в питательной воде, мг/л (для полимерного плёнкообразующего амина — 1,5–3,0; для октадециламина — 3,0–5,0);
- Q — расход питательной воды, л/ч;
- G — расход товарного реагента (концентрированного раствора), кг/ч.
Пример. Котельная с паропроизводительностью 10 т/ч, возврат конденсата 60 %, подпитка 4 т/ч. Питательная вода — 10 т/ч (10 000 л/ч). Целевая доза полимерного плёнкообразующего амина — 2,0 мг/л. Концентрация товарного реагента — 30 % по активному веществу. Расход концентрата:
G = (2,0 × 10 000) / (1000 × 0,30) = 66,7 г/ч = 1,6 кг/сут = 580 кг/год
В деньгах при цене 2 500 ₽/кг — около 1,45 млн ₽/год на одну котельную. Для сравнения: замена корродировавшего обратного трубопровода конденсата DN50 длиной 200 м стоит 1,2–1,8 млн ₽ с работой и теплоизоляцией. Окупаемость — первый же год.
Дозирующий насос
- Тип — мембранный электромагнитный или мембранный электромеханический.
- Производительность — с запасом 30–50 % от расчётной для корректировки в реальном времени.
- Мембрана — PTFE или EPDM (нитрилкаучук амины разрушают за 2–3 месяца).
- Корпус — полипропилен или нержавеющая сталь.
- Управление — от частотника или 4–20 мА, в идеале с обратной связью по сигналу анализатора амина в конденсате.
Бак для реагента
Полиэтиленовый или полипропиленовый, объёмом на 5–10 суток работы. Для октадециламина — обогреваемый бак (реагент кристаллизуется при температуре ниже 25 °C). Для полимерных плёнкообразующих аминов — без обогрева. Обязательны: уровнемер с сигналом «низкий уровень» в АСУ, сетчатый фильтр перед всасом насоса, обратный клапан на нагнетании.
Контроль работы плёнкообразующих аминов
Без контроля плёночная защита не работает — нельзя дозировать «вслепую» и надеяться, что плёнка стоит. Минимальный набор измерений:
Концентрация амина в конденсате
Точка отбора — после конденсатоотводчика на самой длинной обратной линии (наиболее удалённая от точки ввода). Целевой диапазон — 0,3–1,0 мг/л по активному веществу. Метод:
- Лабораторный — фотометрия с индикатором бромфеноловый синий или метиловый оранжевый в кислой среде, чувствительность 0,05 мг/л. ГОСТ Р 56559-2015.
- Поточный — амперометрический анализатор с ионоселективным электродом, погрешность 5–10 %.
Если концентрация ниже 0,3 мг/л — плёнка не строится, дозу надо увеличить. Если выше 2 мг/л — риск передозировки и слипания плёнки.
pH конденсата
Целевой диапазон при совместном дозировании с нейтрализующим амином — 8,5–9,3. Если pH ниже 8,0 — проверьте работу нейтрализующего амина. Если выше 9,5 — снизьте дозу нейтрализующего: плёнкообразующий амин при высоком pH отслаивается от металла (избыток ОН⁻ конкурирует за поверхностные центры с аминогруппой).
Концентрация общего железа в конденсате
Ключевой показатель эффективности защиты. Целевой уровень — менее 50 мкг/л Fe (общее), для котлов высокого давления — менее 20 мкг/л. Если железо растёт выше 100 мкг/л — где-то участок без защиты, амин туда не доходит. Измерение — раз в неделю фотометрией с 1,10-фенантролином (ГОСТ 4011-72) или ICP-MS.
Съёмные пробные катушки

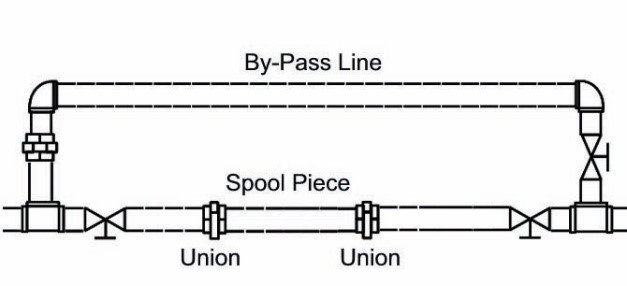

В обратный трубопровод конденсата вваривают катушку DN50 длиной 300–500 мм с двумя фланцами. Раз в 3 месяца её снимают, разрезают и осматривают. Признаки правильной работы плёнки:
- Внутренняя поверхность гладкая, без язв и точечных раковин.
- На поверхности — тонкий полупрозрачный налёт серого или светло-коричневого цвета (плёнка октадециламина окрашена окислами железа, защите это не мешает).

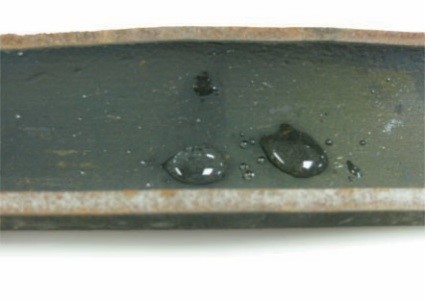

- При смачивании водой на поверхности образуются капли-шарики, вода не растекается плёнкой — характерный признак гидрофобной поверхности.
Коррозионные купоны
Стандартные купоны из стали Ст3 или 20 размером 75×12×3 мм по ASTM D2688. Устанавливают в специальные держатели на обратной линии. Снимают раз в 6 месяцев, очищают по ГОСТ 9.514-99 и взвешивают. Целевая скорость коррозии:
- Углеродистая сталь — менее 25 мкм/год (отлично), 25–50 мкм/год (приемлемо), выше 50 — плохо.
- Латунь и медь — менее 5 мкм/год.
Типичные ошибки и риски
Резкий ввод полной дозы на пуске
Самая частая ошибка эксплуатации. Если до пуска плёнкообразующего амина в системе годами накапливались продукты коррозии (магнетит, гематит, оксалаты), резкий ввод полной дозы амина приводит к массовому отрыву отложений. Они выносятся в виде хлопьев, забивают сетчатые фильтры, сёдла регулирующих клапанов и сопла редуцирующих устройств. На питательных насосах падает производительность из-за забивки рабочих колёс.
Правильный пуск:
- Начните с 1/3 расчётной дозы.
- Каждые 5–7 суток увеличивайте дозу на 25 % от расчётной.
- Контролируйте перепад давления на фильтрах конденсатной и питательной линий — резкий рост говорит о массовом отрыве отложений, дозу не увеличивайте до стабилизации.
- На полную дозу выйдете за 3–4 недели.
Слипание плёнки в комья
При длительной передозировке (выше 5–7 мг/л в конденсате) октадециламин переходит из мономолекулярной плёнки в мультислойную, отдельные участки отслаиваются и формируют комья жирной консистенции. Они забивают узкие сечения. Лечится снижением дозы и промывкой системы кислотой (3 % лимонной кислоты с pH 3,5 при 60 °C) для растворения отложений.
Применение в пищевом производстве без согласований
СанПиН 1.2.3685-21 ограничивает содержание аминов в технологическом паре, контактирующем с пищевой продукцией:
- Октадециламин (ODA) — не более 0,1 мг/кг пара.
- Морфолин — не более 3,0 мг/кг.
- Циклогексиламин — не более 5,0 мг/кг.
- Диэтиламиноэтанол (ДЕАЭ) — не более 15 мг/кг.
Для пара, контактирующего с молочной продукцией, детским питанием и фармацевтическими субстанциями, нужно индивидуальное согласование с Роспотребнадзором. Для пара, который не контактирует с продуктом (отопление цехов, привод турбин, технологические нужды без прямого контакта), ограничений нет.
Применение в фармацевтических производствах с чистым паром
Для производства Clean Steam (чистый пар по GMP EU Annex 1) и Pure Steam (USP) реагентную обработку аминами не применяют. Здесь:
- Обратный осмос двухступенчатый или с электродеионизацией снимает с подпитки всё, что может разлагаться в котле.
- Деаэратор работает при разрежении или вакууме — кислород снижается до 5 мкг/л без сульфита.
- Корпус котла и весь конденсатный тракт — из нержавеющей стали 316L, коррозия не идёт по материалу.
- Амины не дозируют — нет риска миграции в продукт.
Использование в системах с медью без специальных составов
Классический октадециламин в присутствии аммиака (продукт разложения амина в котле) и кислорода даёт растворимые комплексы меди — латунные трубки подогревателей сетевой воды и медные конденсатоотводчики ускоренно корродируют. Решений два:
- Заменить октадециламин на специальный полимерный плёнкообразующий состав для медьсодержащих систем («Хеламин 906», «ЭКТО-2030» и аналоги) — они дополнительно содержат толилтриазол или бензотриазол, который защищает медь.
- Снизить дозу октадециламина в 1,5–2 раза и поднять дозу нейтрализующего амина — компромисс по защите.
Российские реагенты для котельных
Импортозамещение в реагентном хозяйстве котельных идёт с 2014 года. На рынке 2026 года доступны:
Отечественные плёнкообразующие амины
- Октадециламин технический (ODA). Производство: ОАО «Каустик» (Стерлитамак), «Завод Минеральные удобрения» (Россошь). Цена 350–500 ₽/кг. Допущен к применению по РД 153-34.1-37.532.1-2001 для котлов до 4 МПа.
- ВПК-402 (поли-ДАДМАХ). Казанский НИИ «Хим-2». Катионный полимер с плёнкообразующими свойствами. Доза 1–3 мг/л. Цена 600–900 ₽/кг.
- Серия ЭКТО (ЭКТО-2010, ЭКТО-2020, ЭКТО-2030). ОАО «Цикл» (Москва). Смесевые композиции на полиаминах с триазольной защитой меди. Доза 0,5–1,5 мг/л. Цена 1 800–2 800 ₽/кг.
- Полиаминовые составы серии «Корпрол». ООО «Энергохимтехнология» (Санкт-Петербург). Аналог Хеламина, доза 1–2 мг/л. Цена 2 200–3 200 ₽/кг.
Иностранные с локальным производством в РФ
- «Хеламин» (Швейцария, ГК «Хеламин Россия», Москва) — серия 906, 5550 и др.
- «Налко» (США, через дистрибьюторов) — серия 7345, 7340 и др.
- «Кёртисс» (Германия) — серия Cetamine V211, V215.
Для котлов до 1,4 МПа экономика часто склоняется к отечественному октадециламину в связке с морфолином: дёшево, проверено, не требует индивидуального согласования. Для котлов 1,4–4 МПа и для систем с латунью оптимум — отечественные полимерные плёнкообразующие составы (ЭКТО, Корпрол) или Хеламин. Для котлов высокого давления (выше 4 МПа) — только специально допущенные составы по индивидуальному проекту, согласованному с эксплуатирующей организацией.
Когда плёнкообразующие амины не нужны
Не во всех котельных нужно дозировать плёнкообразующие амины. Применение оправдано, если:
- Возврат конденсата выше 40 % — есть что защищать.
- Длина конденсатной трассы более 100 м — равномерное распределение защитного слоя критично.
- Подпитка содержит щёлочность выше 1,5 мг-экв/л — нейтрализующих аминов одних не хватает.
- Есть подсосы кислорода через арматуру или сальники — деаэрация не идеальна.
- В конденсатной системе есть медные сплавы — без триазолов не обойтись.
Когда плёнкообразующий амин лишний:
- Котельная без возврата конденсата (паропотребители с прямым потреблением — стерилизаторы, автоклавы) — нечего защищать.
- Подпитка прошла обратный осмос — щёлочность близка к нулю, CO₂ в паре почти нет, угольной коррозии нет. Достаточно нейтрализующего амина для коррекции pH.
- Конденсатный тракт полностью из нержавеющей стали 316L — коррозия не идёт.
- Котельная пускается реже двух раз в год — экономика не окупается.
В частности, при правильно построенной предподготовке с обратным осмосом и EDI расход реагентов в конденсатном тракте снижается в 5–10 раз, а иногда плёнкообразующий амин можно вообще не дозировать.
