Продувка — это организованный сброс части котловой воды из барабана для поддержания концентрации солей и взвешенных веществ в допустимых пределах. Без продувки солесодержание в котле растёт неограниченно: соли подпиточной воды концентрируются по мере её испарения, и через сутки-двое работы котёл начинает пениться, унос с паром превышает норму, а на трубках экранов появляется накипь.
Правильно настроенная продувка решает обе задачи одновременно — удержание качества котловой воды в норме и минимизация потерь тепла, воды и реагентов. Неправильно настроенная — это либо отказы по уносу и накипи (продувка занижена), либо ежегодная потеря сотен тысяч рублей на топливе и подпитке (продувка завышена). Ниже разберём обе стороны вопроса: техническое устройство продувки и её экономика.
Что такое продувка котла и зачем она нужна
Паровой котёл превращает в пар только воду. Соли, растворённые в питающей воде, остаются в барабане и постепенно концентрируются. Если подпитку вести без продувки, концентрация солей в котловой воде будет расти линейно: за каждый цикл «прибавилась подпитка — испарилась вода» в барабане остаётся всё больше солей. Через несколько часов работы концентрация превысит допустимую, и начнутся проблемы:
- пенообразование на поверхности раздела вода–пар, рост уровня воды в барабане и его «выкидывание» в сухопарник;
- унос капель котловой воды с паром — соли попадают в пароперегреватель и на лопатки турбины, оседают на регулирующей арматуре;
- отложения накипи на экранных трубах в зоне максимального теплового напряжения — снижение коэффициента теплопередачи, перегрев металла, отдулины и свищи;
- увеличение электропроводности и щёлочности — рост коррозии и хрупкости стали в зоне сварных швов.
Продувка снимает все эти риски, сбрасывая часть концентрированной котловой воды и заменяя её свежей подпиткой. По норме продувки решается, какой именно процент паропроизводительности уходит на сброс — типично от 2 до 10 % при качественной подпитке.
Базовое правило: продувка не предотвращает накипь и унос сама по себе. Она работает в связке с подготовкой подпиточной воды (умягчение, обратный осмос, деаэрация) и дозированием реагентов в котёл. Если подпитка плохая, никакая продувка не спасёт.
Два вида продувки: непрерывная и периодическая
В барабанном паровом котле работают одновременно два разных вида продувки. Они отвечают за разные физические процессы и не заменяют друг друга.
Непрерывная (поверхностная) продувка
Отбор воды идёт с поверхности воды в барабане — из зоны максимальной концентрации растворённых солей. Конструктивно это горизонтальная труба с продольной щелью, расположенная чуть ниже рабочего уровня. Вода уходит в линию продувки самотёком от давления в барабане через регулирующий клапан и далее в расширитель непрерывной продувки или прямо в сепаратор-охладитель.
Задача — удерживать установившийся уровень TDS, электропроводности и щёлочности котловой воды. Расход постоянный или модулируется автоматикой по уставке. Закрывать клапан полностью между импульсами нельзя: концентрация солей будет расти волнами, а сама труба отбора зарастёт солями.
Периодическая (донная, шламовая) продувка
Отбор идёт через нижнюю точку барабана или из коллектора экранных труб. Импульсная — открытие полнопроходного клапана на 5–10 секунд один-два раза в смену. Задача — удалить накопившийся на дне шлам: продукты коррозии, шламообразующие реагенты (например, фосфаты при коррекционной обработке), окалину, мелкодисперсные частицы.
В отличие от непрерывной продувки, периодическая работает не по растворённым солям, а по взвешенным твёрдым частицам. Шламовая продувка обязательна на каждом барабанном котле, независимо от качества подпитки и наличия непрерывной продувки.
| Параметр | Непрерывная продувка | Периодическая продувка |
|---|---|---|
| Точка отбора | Поверхность воды в барабане | Нижняя точка барабана / коллектор экранов |
| Что удаляет | Растворённые соли | Взвешенные твёрдые частицы, шлам |
| Режим работы | Постоянный или модулируемый | Импульсный, 5–10 секунд |
| Расход | 2–10 % паропроизводительности | 0,5–1 % суммарно за сутки |
| Точка сброса | Расширитель непрерывной продувки | Барботажный бак, канализация |
| Управление | По электропроводности, TDS, щёлочности | По регламенту смены (1–2 раза) |
Циклы концентрирования как показатель эффективности
Циклы концентрирования (COC, cycles of concentration) — главный показатель, по которому оценивается режим продувки. COC показывает, во сколько раз концентрация солей в котловой воде выше, чем в подпиточной. Формально:
COC = TDSкотловая / TDSподпитка
На практике вместо TDS используют электропроводность или хлориды — это удобнее замерять. Чем выше COC, тем меньшую долю питающей воды нужно сбрасывать. Формула нормативной продувки:
Расход продувки = Подпитка × 1 / (COC − 1).
Пример. Котёл паропроизводительностью 10 т/ч. Подпитка с TDS 100 мг/л. Допустимый TDS котловой воды — 3 000 мг/л. Тогда COC = 30, продувка = 10 × 1 / (30 − 1) = 0,345 т/ч, то есть 3,4 %. Если же подпитка с TDS 500 мг/л при том же допустимом пределе, COC = 6, продувка = 10 × 1 / 5 = 2,0 т/ч, то есть 20 %. На том же котле один и тот же предел солесодержания даёт продувку в шесть раз больше из-за плохой подпитки.
Из формулы виден ключевой вывод: каждый процент снижения солесодержания подпитки даёт значительное сокращение продувки. На этом построен экономический смысл установки обратного осмоса перед котлом.
Промышленные установки обратного осмоса АКВАПЛЕКС
АКВАПЛЕКС RO — линейка обратноосмотических установок производительностью от 100 до 10 000 л/ч. Обессоливание и очистка воды для котельных, пищевых производств, фармацевтики. Сборка в России, срок изготовления 5–10 рабочих дней, гарантия 12 месяцев. Склад в Ростове-на-Дону.
Связь с предподготовкой подпиточной воды
Если на входе в котёл стоит только натрий-катионитовый умягчитель, подпитка имеет солесодержание исходной воды — 200–500 мг/л в типовом водопроводе и до 1 500 мг/л в скважинной воде. Это ограничивает COC до 6–10 и заставляет держать продувку 10–15 %. Установка обратного осмоса перед умягчителем (или вместо него) снижает солесодержание подпитки в 20–30 раз — до 10–25 мг/л. COC можно поднять до 30–40, продувка уходит до 2,5–3 %.
Подробный расчёт перехода котельной с умягчения на обратный осмос разобран в отдельной статье — «Обратный осмос перед котлом: увеличение циклов концентрирования». Там же показано, как экономия на топливе, реагентах и продувке окупает капитальные затраты на установку обратного осмоса за 1–3 года.
Контроль продувки: электропроводность, TDS, щёлочность
Чтобы поддерживать заданный COC, нужно непрерывно или с регулярной периодичностью замерять качество котловой воды и сравнивать с уставкой. Используется несколько контрольных параметров — каждый под свою задачу.
Электропроводность
Основной показатель для автоматического управления непрерывной продувкой. Кондуктометрический датчик ставится на пробоотборнике котловой воды — после охладителя пробы, чтобы измерять при стандартной температуре. По сигналу датчика контроллер открывает или прикрывает клапан непрерывной продувки. Уставка — паспортный предел электропроводности из ПТЭ ТЭ и ТС или из инструкции производителя котла.
Типичные пределы:
- котёл давлением до 1,4 МПа на умягчённой подпитке — 5 000–7 000 мкСм/см;
- котёл давлением 1,4–4,0 МПа — 3 000–5 000 мкСм/см;
- котёл давлением выше 4,0 МПа — 50–500 мкСм/см (требуется обратный осмос плюс деаэрация и фосфатно-щелочной режим);
- котёл-утилизатор низкого давления при подпитке пермеатом — 2 000–4 000 мкСм/см.
Щёлочность
Контролируется по щёлочности «по фенолфталеину» (P) и «по метилоранжу» (M). Соотношение этих двух показателей определяет, в каком состоянии находятся карбонат-бикарбонат-гидроксидное равновесие котловой воды. Избыток щёлочности вызывает пенообразование и унос даже при нормальной электропроводности, поэтому в нормативе ПТЭ ТЭ и ТС стоит отдельный предел: общая щёлочность не выше 20–40 ммоль/л в зависимости от давления.
В отличие от электропроводности, щёлочность пока не имеет надёжного датчика для непрерывного контроля — её определяют титрованием пробы один-два раза в смену. Если по результатам титрования щёлочность близка к пределу, продувку усиливают вручную или временно повышают уставку автоматики.
TDS, кремнекислота, хлориды
На котлах высокого давления к электропроводности и щёлочности добавляется контроль кремнекислоты (SiO₂): она летучая, при превышении уходит с паром в турбину и осаждается на лопатках. Норма для котлов 4 МПа и выше — не более 2 мг/л в котловой воде, для котлов 10 МПа — не более 0,2 мг/л. По хлоридам отдельной нормы для самой котловой воды нет, но отношение хлоридов в подпитке к хлоридам в котле — это самый точный способ замерить фактический COC независимо от других солей.
| Параметр | Как замерять | Частота |
|---|---|---|
| Электропроводность | Непрерывный кондуктометр на пробоотборнике | Непрерывно, калибровка раз в неделю |
| Щёлочность P и M | Титрование 0,1н HCl с индикаторами | 1–2 раза в смену |
| Хлориды | Титрование по Мору или электрод | 1 раз в смену |
| Кремнекислота | Спектрофотометр (молибдатный метод) | 1–2 раза в смену (для P>4 МПа) |
| pH | pH-метр на охлаждённой пробе | 1 раз в смену |
Автоматическое управление vs ручная регулировка
Историческая практика котельных малой мощности — ручная регулировка непрерывной продувки. Оператор раз в смену титрует пробу, читает электропроводность и подкручивает игольчатый клапан до получения нужного расхода. Это работает, пока котёл идёт на постоянной нагрузке и подпитка стабильна.
На современной котельной с переменной нагрузкой и пиками подпитки этот режим неэффективен. Когда котёл выходит на максимальную нагрузку, продувка занижена и солесодержание превышает предел. Когда нагрузка падает, продувка избыточна и тепло уходит впустую. Решение — автоматический контроллер продувки с обратной связью по электропроводности.

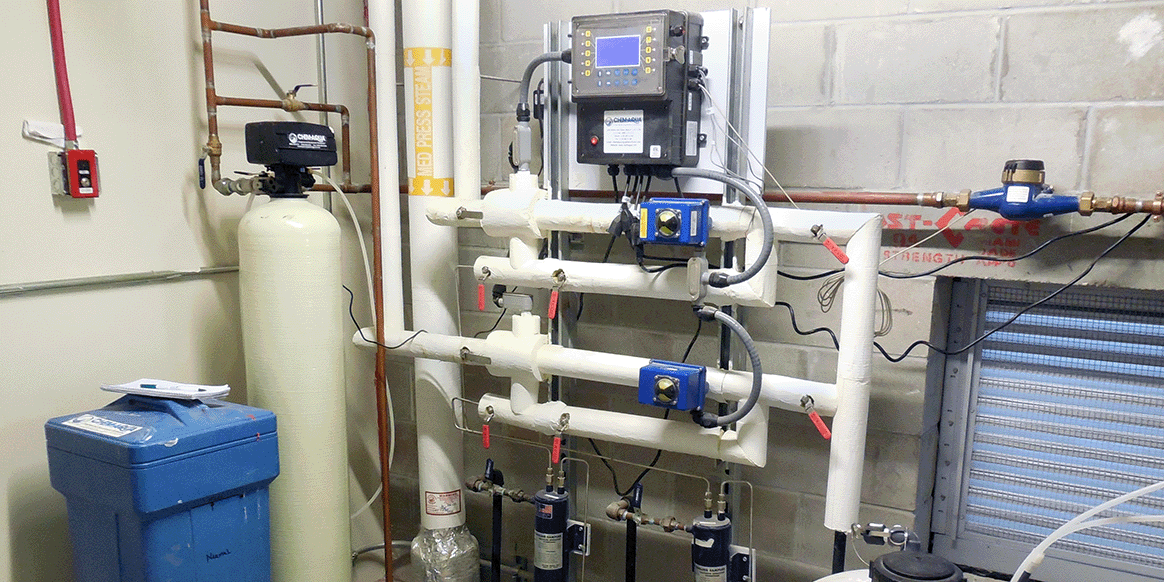

Состав автоматики продувки
- пробоотборная линия с охладителем пробы (рассчитан на подачу 100–200 л/ч котловой воды до 30 °C для датчика);
- кондуктометрический датчик с термокомпенсацией;
- контроллер с уставкой по электропроводности и алгоритмом ПИД-регулирования или релейного управления;
- электропривод или электроклапан на линии непрерывной продувки;
- сигнализация выхода за уставку и блокировки;
- счётчик продувки (для учёта потерь тепла и подпитки).
На котлах с давлением выше 4 МПа дополнительно ставится автоматика управления периодической шламовой продувкой по таймеру и блокировкой по уровню в барабане — оператор не должен открывать донный клапан при пиковой нагрузке.
Экономия от правильной продувки
Каждый кубометр продувочной воды — это потери в трёх направлениях одновременно: вода, химия, топливо. Посчитаем для типового парового котла 10 т/ч давлением 1,0 МПа, работающего в круглосуточном режиме.
Потери воды
Продувка 5 % при паропроизводительности 10 т/ч даёт сброс 0,5 м³/ч котловой воды. За год непрерывной работы — около 4 380 м³. При тарифе на технологическую воду 70 ₽/м³ и стоимости подпитки (включая её предподготовку) ещё 30 ₽/м³, потери только на воде — порядка 440 тыс. ₽/год. Если продувку удалось снизить с 5 до 3 % — экономия 175 тыс. ₽/год только по воде.
Потери химии
Подпитка идёт через умягчитель, реагентное обескислороживание, дозирование коррекционных реагентов. На каждые 1 000 м³ подпитки уходит около 50 кг соли (на регенерацию умягчителя), 5 кг сульфита натрия, 3 кг тринатрийфосфата и других реагентов на сумму примерно 5 000–8 000 ₽. На уменьшении продувки на 2 % экономия по реагентам ещё 15–25 тыс. ₽/год.
Потери топлива (главная статья)
Самая большая статья экономии — топливо. Продувочная вода уходит из котла нагретой до температуры насыщения при рабочем давлении: при 1,0 МПа это 184 °C, при 1,4 МПа — 195 °C. Энтальпия такой воды — около 780–830 кДж/кг. Холодная подпитка приходит с температурой 5–20 °C, энтальпия около 20–80 кДж/кг. Разница — это потерянное тепло, которое нужно компенсировать дополнительным сжиганием газа.
На котле 10 т/ч при продувке 5 % дополнительные затраты топлива на покрытие потерь продувки составляют около 120 кВт тепловой мощности или примерно 13 м³/ч природного газа. При тарифе 8 ₽/м³ это 105 ₽/ч или 920 тыс. ₽/год. Уменьшение продувки с 5 до 3 % сразу даёт 370 тыс. ₽/год экономии на топливе.
| Статья | Потери при продувке 5 % | Потери при продувке 3 % | Экономия |
|---|---|---|---|
| Вода и подпитка | 440 000 ₽/год | 265 000 ₽/год | 175 000 ₽/год |
| Реагенты | 35 000 ₽/год | 21 000 ₽/год | 14 000 ₽/год |
| Топливо (газ) | 920 000 ₽/год | 550 000 ₽/год | 370 000 ₽/год |
| Итого | 1 395 000 ₽/год | 836 000 ₽/год | 559 000 ₽/год |
Расчёт для одного котла 10 т/ч. На котельной из двух-трёх котлов экономия пропорционально умножается. Именно по этой статье окупаются затраты на обратный осмос подпитки, автоматику продувки и систему рекуперации тепла.
Рекуперация тепла продувочной воды
Полностью убрать потери тепла невозможно — котёл физически не работает без продувки. Но большую часть тепла продувочной воды можно вернуть в цикл. Классическая двухступенчатая схема рекуперации:
Ступень 1: расширитель непрерывной продувки
Продувочная вода из барабана котла приходит в расширитель — вертикальный сосуд с пониженным давлением (обычно 0,1–0,2 МПа). За счёт перепада давления около 15–20 % воды мгновенно вскипает и переходит во вторичный пар. Этот пар отбирается с верха расширителя и направляется в деаэратор или в сборный паровой коллектор низкого давления. Остаточная вода с температурой 100–130 °C уходит из нижней части расширителя на следующую ступень.
Вторичный пар несёт треть–половину тепла исходной продувочной воды. На котле 10 т/ч с продувкой 3 % это около 35–45 кВт тепловой мощности, возвращаемой в деаэратор.
Ступень 2: теплообменник «продувка–подпитка»
Остаточная вода из расширителя идёт через противоточный пластинчатый или кожухотрубный теплообменник, в котором отдаёт тепло холодной подпиточной воде. Подпитка нагревается на 15–25 °C, остаточная продувочная вода охлаждается до 35–45 °C и сбрасывается в канализацию. Возврат тепла на этой ступени — ещё 20–30 кВт.
Суммарно двухступенчатая рекуперация возвращает в цикл 60–80 % тепла продувочной воды. По экономике это около 600–700 тыс. ₽/год сэкономленного газа на котле 10 т/ч. Капитальные затраты на расширитель и теплообменник — порядка 800 тыс. – 1,2 млн ₽ под ключ, окупаемость год–полтора.
Подсказка: на старых котельных без рекуперации продувочная вода зачастую сбрасывается в атмосферу прямо через выпускной патрубок — оператор видит белый «свисток» пара над крышей. Это видимая потеря тепла, и именно по ней проектировщик предлагает первоочередное мероприятие — установить расширитель и теплообменник.
Расчёт нормативной продувки: формула и пример
Нормативная продувка рассчитывается через циклы концентрирования и допустимое солесодержание котловой воды. Базовая формула:
Продувка% = (1 / (COC − 1)) × 100 %, где COC = TDSпред / TDSподпитка
Пример расчёта для котла ДЕ-10/14ГМ паропроизводительностью 10 т/ч, давление 1,3 МПа.
- Допустимое солесодержание котловой воды по ПТЭ ТЭ и ТС: не более 3 000 мг/л.
- Подпитка после умягчителя имеет TDS 400 мг/л.
- COC = 3 000 / 400 = 7,5.
- Нормативная продувка = 1 / (7,5 − 1) × 100 % = 15,4 %.
- Расход продувочной воды = 10 × 0,154 = 1,54 т/ч.
Теперь тот же котёл с обратным осмосом перед умягчителем. Подпитка имеет TDS 25 мг/л.
- COC ограничен теперь не TDS, а щёлочностью котловой воды (потолок 40 ммоль/л) — фактический COC получается около 35.
- Нормативная продувка = 1 / (35 − 1) × 100 % = 2,9 %.
- Расход продувочной воды = 10 × 0,029 = 0,29 т/ч.
Разница в расходе продувочной воды — 1,25 т/ч (с 1,54 до 0,29). За год: 11 000 м³ экономии воды плюс соответствующее тепло, которое раньше уносилось с продувкой.
Важный нюанс: COC ограничен не только солесодержанием, но и щёлочностью, кремнекислотой, хлоридами. Расчёт нужно вести по самому жёсткому из показателей. Поэтому в проектной практике сначала составляется таблица предельных значений по каждому показателю для данного котла, потом по каждому считается допустимый COC, и в работе используется минимальное значение.
Российские нормативы по продувке
В российской практике эксплуатации паровых котлов продувка регламентируется несколькими взаимосвязанными документами. Они дополняют друг друга и определяют как технические требования к самой системе продувки, так и нормы качества котловой воды, по которым продувка настраивается.
| Документ | Что регулирует |
|---|---|
| СП 89.13330.2016 «Котельные установки» | Проектирование котельных, требования к арматуре продувки, расширителям, сепараторам, точкам сброса |
| СО 153-34.20.501-2003 (ПТЭ ЭС и С) | Нормы качества котловой и питательной воды для энергетических котлов, режимы продувки барабанных котлов |
| ПТЭ ТЭ (Правила технической эксплуатации тепловых энергоустановок) | Нормы для промышленно-отопительных котельных, инструкции по продувке, ведение журнала |
| ГОСТ 20995-75 | Показатели качества питательной воды и пара для котлов давлением до 3,9 МПа |
| Инструкция завода-изготовителя котла | Конкретные предельные значения для данной модели — приоритетнее общих норм |
| Правила Ростехнадзора (ФНП по паровым котлам) | Безопасность работы продувочной арматуры, требования к запорной арматуре, периодичность проверок |
На стадии проектирования котельной по СП 89.13330 закладываются: линии непрерывной и периодической продувки, расширитель, барботажный бак, теплообменник рекуперации, точки отбора проб котловой воды. На стадии пусконаладки по ПТЭ ТЭ настраивается режим продувки исходя из паспортных данных подпитки и качества подпиточной воды. На стадии эксплуатации — ежесменный контроль показателей котловой воды и корректировка уставок при изменении условий.
Типичные ошибки эксплуатации
На практике встречается несколько повторяющихся ошибок, которые превращают систему продувки из инструмента экономии в источник прямых потерь.
Чрезмерная продувка «на всякий случай». Оператор без замеров электропроводности держит клапан непрерывной продувки приоткрытым «с запасом» — фактический COC получается 4–5 при возможных 15–20. Лишние 8–10 % паропроизводительности уходят в канализацию. На котле 10 т/ч это полмиллиона рублей в год лишних затрат на газ.
Недостаточная продувка с накипью и уносом. Обратная ошибка — продувка занижена, чтобы «сэкономить». Через месяц-два эксплуатации начинается унос с паром (срабатывает сигнализация солесодержания в паре), затем накипь на экранных трубах и снижение КПД. Стоимость аварийной чистки и потерь от снижения КПД многократно перекрывает мнимую экономию.
Отбор пробы из неправильной точки. Если кондуктометр стоит на линии после сухопарника или пароотделителя, он показывает заниженную проводимость. Контроллер думает, что солесодержание в норме, и недостаточно открывает клапан продувки. Реальная котловая вода в барабане при этом перегружена солями. Правильная точка отбора — отдельная линия из водяного объёма барабана через охладитель пробы.
Отсутствие периодической шламовой продувки. Оператор делает только непрерывную, шламовую игнорирует. Через год накапливается слой шлама на дне барабана, ухудшается циркуляция, увеличивается риск отдулин и свищей в нижней части экранных труб. Шламовая продувка делается обязательно один-два раза в смену в нагрузочном режиме.
Использование непрерывной продувки как шламовой. Иногда оператор «продувает шлам» через клапан непрерывной продувки, открывая его на 30–60 секунд полным ходом. Это бесполезно: точка отбора непрерывной продувки находится сверху, шлам с дна оттуда не уйдёт. Только лишний расход воды и тепла.
Отсутствие расширителя и теплообменника рекуперации. Продувочная вода сбрасывается напрямую в атмосферу — белый «свисток» пара над крышей. Окупаемость двухступенчатой рекуперации тепла на котле средней мощности — год-полтора, она должна быть на каждой современной котельной.
Несовпадение уставок при смене качества подпитки. Поменялся источник воды (зимой переключились со скважины на водопровод, например), TDS подпитки изменился — а уставка продувки осталась прежней. Либо переплачиваем за лишний сброс, либо солесодержание уходит за предел. Правило: при любом изменении источника подпитки делается перерасчёт COC и корректировка уставки.
Игнорирование журнала продувки. Записи об открытии шламовой продувки, уставке электропроводности, замерах титрования ведутся либо нерегулярно, либо «задним числом». В результате динамики нет, ухудшение не поймать заранее, диагностика причин уноса или накипи становится невозможной.
Журнал контроля котловой воды
Корректное ведение журнала — обязательное условие управления продувкой. По нему отслеживается изменение качества подпитки, выход показателей за пределы и последствия корректировок. Минимальный набор полей в смену:
- дата и время отбора пробы;
- электропроводность котловой воды (непрерывный датчик и ручной контроль);
- щёлочность общая (M) и по фенолфталеину (P) в ммоль/л;
