Подбор умягчителя начинается с расчёта. От правильно посчитанной рабочей ёмкости катионита зависит частота регенераций, месячный расход поваренной соли, размер колонны и солевого бака. Ошибка в расчёте на 20 % означает либо проскок жёсткости в систему и накипь на котлах или мембранах обратного осмоса, либо перерасход соли и реагентов в два раза.
Ниже — практические формулы и два полных расчётных примера: коттедж с расходом 1 м³/ч на жёсткой подземной воде и блочная котельная 10 м³/ч на городской воде средней жёсткости. Все числа в системе СИ, без перевода в дюймы, галлоны и фунты. В конце — таблица соответствия г-экв/м³ и kgr/ft³ для тех, кто работает с зарубежными каталогами катионита.
Что такое рабочая ёмкость катионита
Катионит — ионообменная смола в виде сферических зёрен размером 0,3–1,2 мм. В рабочей форме сильнокислотный катионит насыщен ионами натрия (Na⁺). При прохождении жёсткой воды через слой катионита натрий обменивается на кальций и магний: 2 Na⁺ катионит + Ca²⁺ вода → Ca²⁺ катионит + 2 Na⁺ вода. Вода умягчается, катионит постепенно исчерпывается.
У катионита есть две характеристики ёмкости.
Полная обменная ёмкость — теоретический максимум количества ионов, которое может удержать 1 м³ катионита. Для сильнокислотных катионитов (КУ-2-8, Purolite C100, Lewatit S1567, Dowex HCR-S) — 1700–2200 г-экв/м³. Это паспортная величина из каталога производителя.
Рабочая (динамическая) ёмкость — фактическое количество жёсткости, снимаемое до проскока в режиме реальной фильтрации. Зависит от удельного расхода соли при регенерации, скорости фильтрации, температуры воды, исходной концентрации кальция и магния, доли натрия в исходной воде. Рабочая ёмкость всегда меньше полной — обычно составляет 40–80 % от паспортной.
В расчётах используют именно рабочую ёмкость — её обозначают как Eраб и измеряют в г-экв/м³ катионита (численно равно мг-экв/л загрузки).
Единицы измерения в РФ и за рубежом
| Единица | Где применяется | Перевод |
|---|---|---|
| г-экв/м³ катионита | Россия, СНГ (ГОСТ, СП) | Базовая |
| мг-экв/л загрузки | Россия, лабораторные данные | 1 мг-экв/л = 1 г-экв/м³ |
| kgr CaCO₃/ft³ | США, паспорта зарубежных смол | 1 kgr/ft³ ≈ 45,8 г-экв/м³ |
| °dH | Германия, Восточная Европа | 1 °dH = 0,357 мг-экв/л |
| ppm CaCO₃ | США, Великобритания | 50 ppm = 1 мг-экв/л |
Зависимость ёмкости от удельного расхода соли
Чем больше соли тратится на регенерацию, тем глубже восстанавливается катионит и тем выше его рабочая ёмкость в следующем цикле. Зависимость нелинейная: при малых дозах прирост значительный, при больших — затухает.
Типичные значения для сильнокислотного катионита гелевой структуры с 8 % сшивки (КУ-2-8, Purolite C100, Lewatit S1567):
| Удельный расход NaCl | Рабочая ёмкость | Режим |
|---|---|---|
| 80 г/г-экв | 600–800 г-экв/м³ | Экономичный, бытовые системы |
| 100 г/г-экв | 900–1100 г-экв/м³ | Стандартный, коттеджи |
| 120 г/г-экв | 1100–1300 г-экв/м³ | Рекомендованный для котельных |
| 150 г/г-экв | 1300–1500 г-экв/м³ | Промышленный, средняя жёсткость |
| 180 г/г-экв | 1500–1700 г-экв/м³ | Промышленный, высокая жёсткость |
| 250 г/г-экв | 1800–2000 г-экв/м³ | Перерасход, прирост минимален |
Оптимум по экономике — 100–120 г NaCl на 1 г-экв снятой жёсткости. Дальше каждые 30 г соли прибавляют 100–200 г-экв/м³ — невыгодно. Для систем с дорогим катионитом (Purolite C100E, Lewatit MonoPlus S108) или ограниченным местом под колонну поднимают дозу до 150–180 г/г-экв, чтобы сократить объём загрузки.

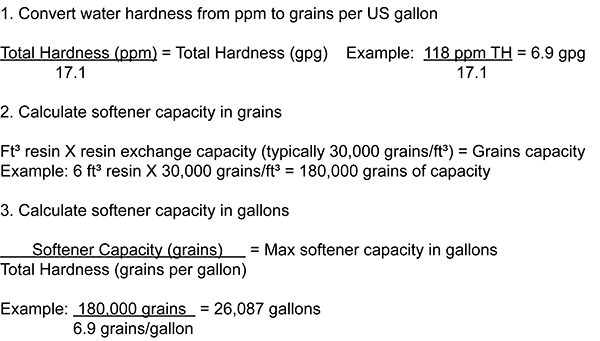

Формулы расчёта
Шаг 1. Суточная нагрузка по жёсткости
Сначала считаем, сколько жёсткости приходит на умягчитель за сутки.
Gсут = Qсут × Ж
Где:
- Gсут — суточная нагрузка по жёсткости, г-экв/сут;
- Qсут — расход воды за сутки, м³/сут;
- Ж — общая жёсткость исходной воды, мг-экв/л (численно совпадает с г-экв/м³).
Шаг 2. Рабочая ёмкость колонны
Считаем, сколько жёсткости снимет колонна за один межрегенерационный цикл.
Eколонны = Vкатионита × Eраб
Где:
- Eколонны — ёмкость колонны за один цикл, г-экв;
- Vкатионита — объём загрузки катионита, м³;
- Eраб — рабочая ёмкость катионита, г-экв/м³ (берётся из таблицы выше по удельному расходу соли).
Шаг 3. Частота регенераций
N = Gсут / Eколонны
Где N — число регенераций в сутки. Если N < 1, регенерация реже раза в сутки (пересчитайте на месяц). Для бытовых систем оптимально N = 0,1–0,2 (одна регенерация раз в 5–10 суток). Для промышленных — N = 1–4 (1–4 регенерации в сутки).
Шаг 4. Расход соли
mNaCl = Eколонны × qNaCl
Где:
- mNaCl — масса соли на одну регенерацию, г;
- qNaCl — удельный расход соли, г/г-экв (выбран на шаге 2 по таблице).
Месячный расход соли: mNaCl, мес = mNaCl × N × 30.
Шаг 5. Запас 15–20 %
К полученному объёму катионита добавляют 15–20 % запаса. Это страхует от пиков жёсткости и от естественного снижения ёмкости катионита за 5–7 лет работы.
Обратный осмос АКВАПЛЕКС
Полный ассортимент в каталоге.
Пример 1. Коттедж, 1 м³/ч, жёсткость 8 мг-экв/л
Семья из 4 человек в загородном доме. Скважина 60 м, жёсткость 8 мг-экв/л (44,8 °dH — очень жёсткая вода), железо 0,2 мг/л, аммоний 0,1 мг/л, остальные показатели в норме. Среднесуточный расход воды 1,2 м³/сут, пиковый расход 1 м³/ч.
Исходные данные
- Qсут = 1,2 м³/сут;
- Qпик = 1 м³/ч;
- Ж = 8 мг-экв/л.
Расчёт
Шаг 1. Суточная нагрузка:
Gсут = 1,2 × 8 = 9,6 г-экв/сут.
Шаг 2. Выбор удельного расхода соли:
Для бытового умягчителя на жёсткой воде берём qNaCl = 120 г/г-экв, Eраб = 1200 г-экв/м³.
Шаг 3. Объём катионита:
Зададим целевую частоту регенерации — раз в 7 суток. Тогда ёмкость колонны должна быть:
Eколонны = Gсут × 7 = 9,6 × 7 = 67,2 г-экв.
Vкатионита = Eколонны / Eраб = 67,2 / 1200 = 0,056 м³ = 56 литров.

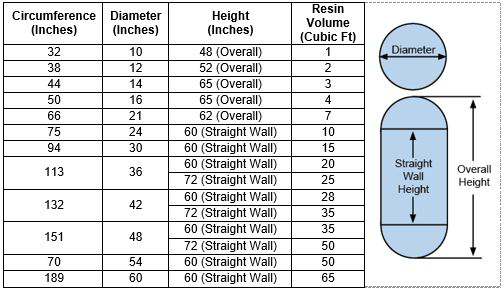

С запасом 20 % — 67 литров катионита. Округляем до стандартной колонны 1054 (диаметр 10″, высота 54″, объём загрузки 28 л) или 1252 (12″ × 52″, 42 л) — для нашего объёма подойдёт колонна 1465 (14″ × 65″, 64 л загрузки катионита). Это стандартный размер для коттеджа.
Шаг 4. Скорость фильтрации:
Площадь поперечного сечения колонны 1465: S = π × (0,355/2)² = 0,099 м². Скорость: v = Q / S = 1 / 0,099 = 10,1 м/ч. Норма соблюдена (рекомендуемый диапазон 10–25 м/ч).
Шаг 5. Расход соли на одну регенерацию:
mNaCl = Eколонны × qNaCl = 67,2 × 120 = 8 064 г ≈ 8 кг.
Фактически в колонне 64 л катионита — пересчитаем точнее: реальная ёмкость колонны 64 × 1200 / 1000 = 76,8 г-экв. Тогда межрегенерационный объём воды равен 76,8 / 8 = 9,6 м³. При расходе 1,2 м³/сут регенерация раз в 8 суток. Расход соли на регенерацию: 76,8 × 120 = 9 216 г ≈ 9,2 кг.
Шаг 6. Месячный расход:
Регенераций в месяц: 30 / 8 = 3,75. Соли: 3,75 × 9,2 = 34,5 кг/мес.
Итог расчёта по коттеджу
| Объём загрузки катионита | 64 л (колонна 1465) |
| Скорость фильтрации | 10,1 м/ч |
| Межрегенерационный объём | 9,6 м³ |
| Частота регенераций | Раз в 8 суток (≈ 4 в месяц) |
| Расход соли на регенерацию | 9,2 кг |
| Расход соли в месяц | 34,5 кг |
| Солевой бак | 70 л (запас на 7 регенераций) |
В реальной жизни типовой умягчитель 1465 с клапаном Clack WS1 или Runxin F69A3 на жёсткой воде 8 мг-экв/л показывает именно такие цифры: расход мешка соли 25 кг — на 3 недели, два мешка — на 6–7 недель.
Пример 2. Блочная котельная, 10 м³/ч, жёсткость 5 мг-экв/л
Модульная газовая котельная на промплощадке, два паровых котла Е-1/9 общей паропроизводительностью 2 т/ч пара. Подпиточная вода идёт из городского водопровода: жёсткость 5 мг-экв/л, щёлочность 4 мг-экв/л, солесодержание 350 мг/л. Расход подпиточной воды на ВПУ — 10 м³/ч, работа круглосуточная.
Исходные данные
- Qпик = 10 м³/ч;
- Qсут = 240 м³/сут (24 часа работы);
- Ж = 5 мг-экв/л;
- Требование к умягчённой воде: жёсткость остаточная не более 0,02 мг-экв/л (СП 89.13330 для паровых котлов).
Расчёт
Шаг 1. Суточная нагрузка:
Gсут = 240 × 5 = 1 200 г-экв/сут.
Шаг 2. Выбор удельного расхода соли:
Для промышленной котельной берём qNaCl = 150 г/г-экв, Eраб = 1400 г-экв/м³ (катионит КУ-2-8 или эквивалент).
Шаг 3. Схема двух колонн:

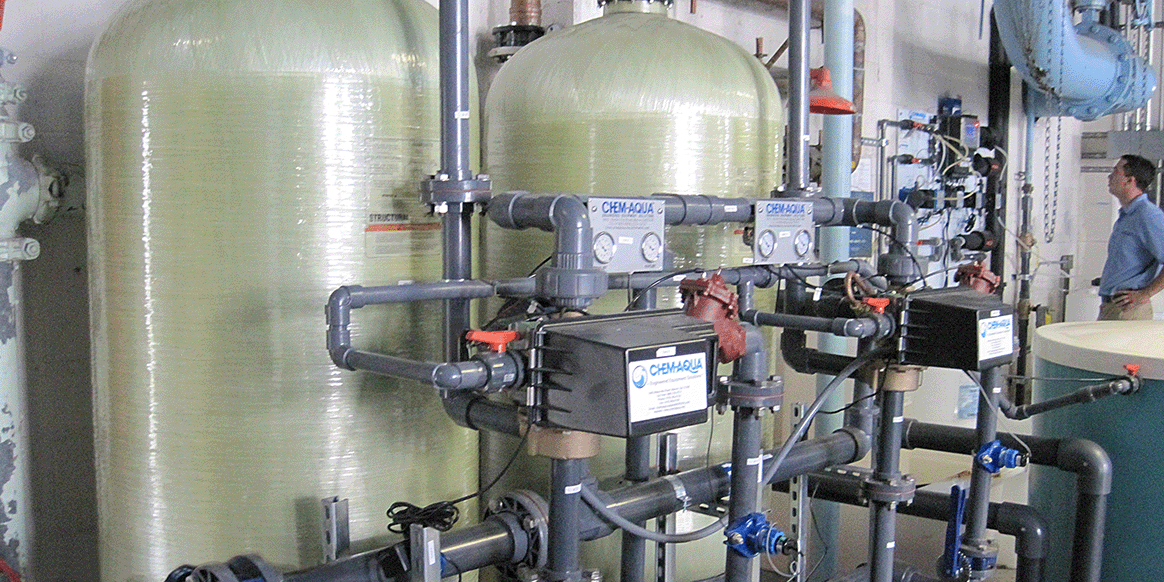

Для непрерывной работы котельной нужна двухколонная схема: одна колонна фильтрует, вторая регенерируется или в резерве. Целевая частота регенераций — 2 регенерации в сутки на каждую колонну (4 в сутки на систему). Тогда межрегенерационный объём одной колонны: 240 / 4 = 60 м³.
Ёмкость одной колонны: Eколонны = 60 × 5 = 300 г-экв.
Объём катионита в колонне: Vкат = 300 / 1400 = 0,214 м³ = 214 л.
С запасом 20 % — 260 л. Стандартная промышленная колонна с такой загрузкой — диаметр 600 мм, высота 1800 мм, загрузка катионита 280 л (FRP-корпус или сталь с гуммировкой).
Шаг 4. Скорость фильтрации:
S = π × (0,6/2)² = 0,283 м². Скорость v = 10 / 0,283 = 35 м/ч.
Это выше рекомендуемых 25 м/ч. Решение: увеличить диаметр колонны до 700 мм — S = 0,385 м², v = 26 м/ч. Или поставить две параллельные колонны 600 мм, каждая работает на 5 м³/ч.
Выбираем вариант с двумя параллельными колоннами Ø 600 × 1800 мм, каждая на 5 м³/ч. Скорость в одной колонне: 5 / 0,283 = 17,7 м/ч. Норма.
Шаг 5. Корректировка частоты регенераций:
Каждая колонна обрабатывает 5 м³/ч × 12 ч = 60 м³ до регенерации (если работают по 12 часов, потом меняются). Ёмкость 280 л × 1400 = 392 г-экв. Межрегенерационный объём: 392 / 5 = 78,4 м³. Время работы: 78,4 / 5 = 15,7 часа. Регенерация раз в 16 часов на каждую колонну.
Шаг 6. Расход соли:
mNaCl = 392 × 150 = 58 800 г ≈ 59 кг на одну регенерацию.
Регенераций в сутки на систему: 24 / 16 × 2 = 3 на систему. Соли в сутки: 3 × 59 = 177 кг. В месяц: 5 310 кг ≈ 5,3 тонны.
Итог расчёта по котельной
| Схема | 2 параллельные колонны |
| Размер колонны | Ø 600 × 1800 мм |
| Загрузка катионита (одна) | 280 л (КУ-2-8 или эквивалент) |
| Скорость фильтрации | 17,7 м/ч |
| Межрегенерационный объём | 78 м³ на колонну |
| Частота регенераций | 3 раза в сутки на систему |
| Расход соли на регенерацию | 59 кг |
| Расход соли в сутки | 177 кг |
| Расход соли в месяц | 5,3 тонны |
| Солевой бак | 1,5 м³ (запас на 8 регенераций) |
Скорости фильтрации и регенерации
Нормальная фильтрация
Рекомендуемый диапазон линейной скорости через слой катионита — 10–25 м/ч. На бытовых системах нередко работают на 15–20 м/ч, на промышленных — на 20–30 м/ч. Кратковременно (1–2 часа в пик) допустимо до 40 м/ч без потери качества умягчения.
Что происходит при превышении 30 м/ч:
- каналообразование в слое: вода идёт неравномерно, отдельные зоны не отрабатывают;
- проскок жёсткости появляется на 30–40 % раньше расчётного значения;
- усиливается механический износ зёрен катионита (трение, дробление);
- рост перепада давления (Δp = 0,3–0,8 бар на свежем катионите при 25 м/ч).
Что происходит при скоростях ниже 5 м/ч (избыточно большая колонна):
- рабочая ёмкость снижается из-за неравномерного распределения нагрузки;
- застойные зоны в нижней части — потенциальный источник биообрастания;
- увеличиваются капитальные затраты на колонну без выигрыша в производительности.
Регенерация
Стандартная регенерация натрий-катионитового фильтра состоит из четырёх стадий.
1. Взрыхление слоя (обратная промывка) — 8–12 минут. Поток снизу вверх со скоростью 8–12 м/ч. Назначение: взрыхлить слой катионита, удалить накопленные взвеси, разбить слипшиеся комки. Расход воды: 15–25 % объёма катионита.
2. Подача рассола — 25–60 минут. Концентрированный раствор NaCl (8–10 %) проходит сверху вниз со скоростью 4–8 м/ч. Объём рассола по нормативу — 2,5–3,5 объёма катионита. Это самая длительная и важная стадия: именно здесь восстанавливается ёмкость.
3. Медленная промывка — 25–40 минут. Подача чистой воды со скоростью подачи рассола. Назначение: вытеснить рассол из слоя катионита и завершить ионообменную реакцию. Объём воды: 2–3 объёма катионита.
4. Быстрая промывка — 8–15 минут. Высокая скорость 12–20 м/ч. Назначение: вымыть остатки соли до достижения нормативной электропроводности на выходе. Объём воды: 4–6 объёмов катионита.
Общая длительность цикла регенерации — 60–120 минут. Для двухколонной схемы пока одна колонна регенерируется, вторая работает — простоя нет.
Солевой бак и приготовление рассола
Солевой бак работает по принципу насыщенного рассола: внизу — пропитанная водой соль (запас на несколько регенераций), вверху — насыщенный раствор концентрацией 26 % (≈ 260 г/л NaCl при 20 °C). При регенерации управляющий клапан забирает порцию насыщенного рассола, разбавляет его до 8–10 % инжектором и подаёт в колонну.
Объём солевого бака рассчитывается по нормативу СП 31.13330 «Водоснабжение. Наружные сети и сооружения»:
Vбака = mNaCl × 5–7 регенераций / 0,3
Коэффициент 0,3 учитывает, что в баке хранится сухая соль с водой, а не насыщенный рассол. На каждый литр сухой соли (плотность ≈ 1,2 кг/л) приходится около 0,3 кг растворённой соли в верхнем слое рассола.
Для коттеджа из примера 1: V = 9,2 × 7 / 0,3 = 215 л. На практике хватает бака 70–100 л — туда засыпают 50 кг соли, и она хранится 5–6 регенераций. Для котельной из примера 2: 59 × 7 / 0,3 = 1 380 л — берут бак 1,5 м³.
Качество соли: только пищевая или таблетированная соль для умягчителей (NaCl 99,5 % и выше), без противослёживающих добавок, без йода, без сухих органических примесей. Техническая соль с пылью и нерастворимыми частицами засоряет инжектор и подающую линию.
Сводная таблица типовых параметров
| Параметр | Бытовой умягчитель | Котельная 2–10 т/ч | Промышленный 50+ м³/ч |
|---|---|---|---|
| Объём катионита | 30–100 л | 0,2–1,0 м³ | 1–10 м³ |
| Скорость фильтрации | 10–25 м/ч | 15–25 м/ч | 20–30 м/ч |
| Удельный расход соли | 100–120 г/г-экв | 120–150 г/г-экв | 150–180 г/г-экв |
| Рабочая ёмкость | 900–1200 г-экв/м³ | 1200–1500 г-экв/м³ | 1400–1700 г-экв/м³ |
| Частота регенераций | 0,1–0,3/сут | 1–4/сут | 2–6/сут |
| Схема | 1 колонна | 2 колонны | 2–4 колонны |
| Конфигурация клапана | Бытовой (Clack, Runxin) | Промышленный (Fleck 3900, Aquamatic) | Многоходовые задвижки |
Типичные ошибки расчёта
1. Считают по полной обменной ёмкости, а не по рабочей. Поставщики катионита в каталогах указывают полную ёмкость 1800–2000 г-экв/м³ — это максимум при идеальной регенерации, который в реальности недостижим. Расчётная рабочая ёмкость всегда в 1,5–2 раза меньше.
2. Не закладывают запас 20 %. На скважинной воде сезонные колебания жёсткости до ±30 %. Без запаса в межсезонье начинается проскок.
3. Берут один умягчитель на круглосуточную котельную. Любой однокотельный фильтр после исчерпания требует 1–2 часа регенерации. Котёл столько без подпитки не выдержит — нужна вторая колонна или бак умягчённой воды на 2–4 часа работы.
4. Игнорируют железо в воде. Если в исходной воде железа больше 0,3 мг/л, катионит за полгода–год отравится — рабочая ёмкость упадёт вдвое. До умягчителя ставят обезжелезивание (аэрация + каталитический фильтр), а не уповают на «универсальную загрузку».
5. Считают расход соли без учёта дозировочной точности. Реальный расход соли в инжекторных клапанах на 10–15 % выше расчётного из-за потерь при разбавлении и неполного забора рассола. Запас соли в баке закладывают с учётом этого.
6. Не проверяют скорость фильтрации. Колонна подобрана по объёму катионита, но диаметр оказался слишком мал — скорость 40 м/ч, проскок жёсткости через два цикла.
Когда умягчителя мало и нужна другая технология
Натрий-катионирование решает одну задачу — снимает кальций и магний. Если вода содержит другие примеси выше допустимых норм, перед умягчителем ставят дополнительные ступени, а после умягчителя — обратный осмос или нанофильтрацию.
- Железо больше 0,3 мг/л: предварительное обезжелезивание (аэрация, каталитический фильтр с Birm или MnO₂).
- Солесодержание (TDS) больше 1000 мг/л: умягчение не снижает солей — нужен обратный осмос. После умягчителя осмос работает без накипи на мембране.
- Кремний больше 30 мг/л для паровых котлов высокого давления: после умягчителя ставят обратный осмос + электродеионизацию.
- Нитраты больше 45 мг/л: ионный обмен на анионите специальной марки или обратный осмос.
- Аммоний больше 1,5 мг/л: биологическая очистка или нитрификация + катионирование.
- Цветность и органика (ПО больше 5 мгО/л): предварительная коагуляция или сорбция на активированном угле, иначе катионит отравится органикой.
Для котельных с жёсткостью выше 10 мг-экв/л и солесодержанием выше 600 мг/л выгоднее ставить обратный осмос вместо двухступенчатого умягчения: расходные затраты по соли и реагентам через 2–3 года превысят стоимость осмотической установки.
