Когда установка обратного осмоса работает в штатном режиме, основной поток загрязнений приходит вместе с исходной водой со стороны входа. Из-за этого головные элементы — первые по потоку — забиваются быстрее хвостовых. Если в этот момент сделать обычную прямую химическую мойку без выгрузки, смытые с головного элемента отложения пройдут через всю мембранную ступень и осядут на следующих элементах. Этого можно избежать, если изменить направление потока.
Реверсивная промывка — стандартная отраслевая методика, при которой моющий раствор или промывная вода подаётся со стороны концентрата и сбрасывается со стороны исходной воды. В этой статье разберём, какие загрязнения снимаются именно при обратном направлении, когда метод нельзя применять, как обвязать корпус и какие риски для уплотнений возникают при регулярном реверсе.
Что такое реверсивная промывка и чем отличается от прямой
Реверсивная промывка — это циркуляция моющего раствора или промывной воды через мембранные корпуса в направлении, противоположном штатному. Подача — в порт концентрата, слив — в порт исходной воды. Пермеатный коллектор при этом не задействуется ни как вход, ни как выход: пермеат остаётся отсечённым или сбрасывается свободно через открытый клапан.

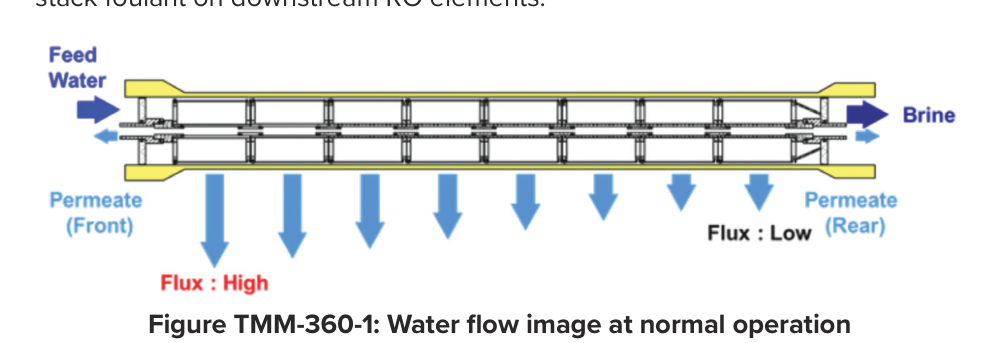

Логика метода описана в справочных данных по эксплуатации спирально-навитых мембранных элементов. При работе в нормальном режиме более высокий удельный поток через мембрану и поток загрязнений из предварительной очистки идут со стороны исходной воды и оседают преимущественно на первом по потоку элементе. Если химическая мойка или промывка выполняется в штатном направлении — от входа к концентрату — загрязнения проходят через нижерасположенные элементы и могут отложиться на них повторно. Это создаёт риск послойного накопления отложений на хвостовых элементах.
Реверсивный поток меняет картину: то, что снимается с головного элемента, выводится из корпуса в обратную сторону — туда же, откуда в штатном режиме приходила исходная вода. Хвостовые элементы при этом не получают «штатной» подачи загрязнения и не работают как фильтрационный барьер.
| Параметр | Прямая химическая мойка | Реверсивная химическая мойка |
|---|---|---|
| Направление подачи | Порт исходной воды → порт концентрата | Порт концентрата → порт исходной воды |
| Куда уходят смытые отложения | Через все нижерасположенные элементы | Сразу из корпуса, минуя хвостовые элементы |
| Риск повторного осаждения | Высокий на хвостовых элементах | Минимальный |
| Требования к манжете концентрата | Любая штатная | Двунаправленная или быстросменная |
| Требования к пермеатному адаптеру | Штатный | Специальный адаптер с увеличенным проходным сечением |
| Максимально допустимый перепад давления | По штатной документации на элемент | До 2,0 бар на корпус |
Главное отличие реверса — это не более «сильная» промывка. Тангенциальный расход и давление остаются мягкими. Меняется только маршрут: смытые загрязнения покидают корпус по короткому пути, не проходя через здоровые элементы.
Какие загрязнения снимаются именно при обратном потоке
Реверсивная промывка наиболее эффективна там, где загрязнение локализовано на головном элементе и при штатной мойке гарантированно пройдёт сквозь хвостовые. Это не универсальная замена обычной химической мойки, а целевой инструмент для определённых типов отложений.
- Коллоидные и взвешенные частицы из предварительной очистки. Если фильтр-патрон или мультимедиа-загрузка предподготовки проскакивает мелкие фракции, основная их масса концентрируется на первом элементе. Прямая мойка их распределяет по длине корпуса, реверс — выводит наружу.
- Железо-марганцевый налёт. Окисленное железо оседает преимущественно на головном элементе плотным рыхлым слоем. При прямой кислотной мойке часть растворённого железа повторно выпадает на хвостовых элементах, где pH восстанавливается обратной диффузией. Реверс этого не допускает.
- Биоплёночные пробки на входе. Биообрастание часто стартует с переднего торца головного элемента — там самая высокая доступность субстрата. При обычной мойке отслоенные фрагменты биоплёнки забивают каналы хвостовых элементов и провоцируют ускоренное бактериальное заражение нижерасположенных мембран.
- Карбонатные и сульфатные отложения, локализованные на хвосте. Здесь логика обратная: солевые отложения обычно концентрируются на последних по потоку элементах, где выход пермеата максимален. Реверс выводит размягчённые отложения сразу через порт исходной воды, не обогащая ими ранее чистые головные элементы.
В системах, где загрязнение распределено равномерно по всей длине корпуса и не имеет выраженного фронта, реверсивная промывка не даёт выигрыша по сравнению с прямой. В таких случаях достаточно стандартной химической мойки без выгрузки.
Мембраны обратного осмоса, нанофильтрации и ультрафильтрации
Элементы 2540, 4040, 8040 — серии BW, SW, LP, ULP, XLP, FR, HOR.
Когда нельзя делать реверсивную мойку (противопоказания)
Реверсивная промывка предъявляет к мембранному элементу и обвязке специфические требования. Если эти требования не выполнены, попытка реверса повредит и сам элемент, и соседние мембраны в корпусе.
Стандартная односторонняя уплотнительная манжета концентрата
Уплотнительная манжета концентрата — это V-образное резиновое кольцо на наружной поверхности элемента, которое прижимает его к стенке корпуса и не даёт воде пройти мимо. Манжета имеет выраженную ориентацию: её лепесток раскрывается против потока, как одностороннее уплотнение. При обратном потоке лепесток складывается внутрь, кольцо теряет прижим, и часть промывной жидкости идёт мимо элемента, не омывая каналы. Для регулярного реверса нужна либо двунаправленная манжета (раскрывается в обе стороны), либо односторонняя с пониманием того, что её ресурс при реверсе резко сокращается.
Отсутствие шайбы-фиксатора и осевой свободный ход
Внутри корпуса элемент удерживается от продольного смещения пакетом распорных шайб. При смене направления потока гидравлическая сила тоже меняет знак: элемент стремится сдвинуться в противоположную сторону. Если шайб недостаточно или они подобраны только под штатное направление, элемент при реверсе двигается в корпусе и повреждает o-кольца межсоединителей. По практике эксплуатации мембранных установок правильно подобранный пакет шайб — обязательное условие реверсивной промывки.
Штатный пермеатный адаптер
При реверсе изменяется и гидравлика пермеатного коллектора: давление в нём в момент переходных процессов может на короткое время превысить давление в каналах исходной воды и концентрата. Чтобы не возникало противодавления на полотно мембраны, на стороне сбора пермеата устанавливается специальный адаптер с увеличенным проходным сечением. Диаметр выходного отверстия адаптера должен быть равен или больше диаметра пермеатной трубки соседнего элемента. Попытка выполнить реверс без такого адаптера — риск повреждения элементов.
Превышение допустимого перепада давления

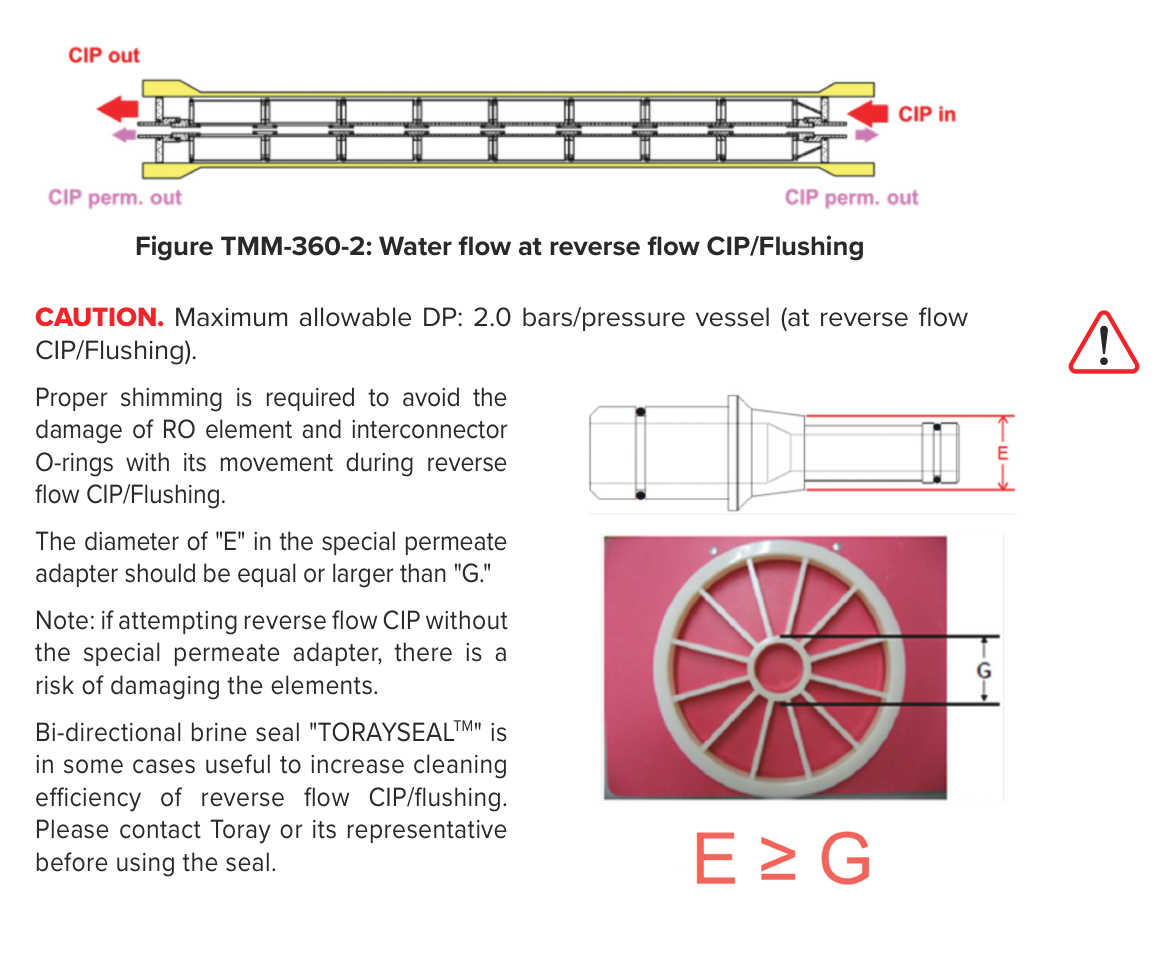

Максимально допустимый перепад давления при реверсивной промывке — 2,0 бар на один корпус. Это вдвое-втрое ниже, чем в нормальной эксплуатации, и существенно ниже, чем при прямой химической мойке. Превышение порога приводит к телескопированию элементов: внутренние слои спирального пакета смещаются относительно друг друга, активный слой мембраны рвётся по линиям склейки. Перепад контролируется манометрами на портах исходной воды и концентрата корпуса.
| Противопоказание | Что происходит при реверсе | Что делать |
|---|---|---|
| Односторонняя манжета | Раскрывается против потока, элемент не омывается | Заменить на двунаправленную или принять ускоренный износ |
| Нет шайбы-фиксатора | Элемент сдвигается в корпусе, рвутся o-кольца межсоединителей | Установить распорные шайбы с обеих сторон стопки |
| Стандартный пермеатный адаптер | Противодавление на активный слой, риск отслоения | Заменить на адаптер с увеличенным проходным сечением |
| ΔP > 2,0 бар на корпус | Телескопирование, разрыв клеевых швов | Снизить расход или давление подачи |
| Свежие элементы (первый запуск) | Сминание неустоявшихся клеевых швов | Дать элементам отработать не менее 72 ч в штатном режиме |

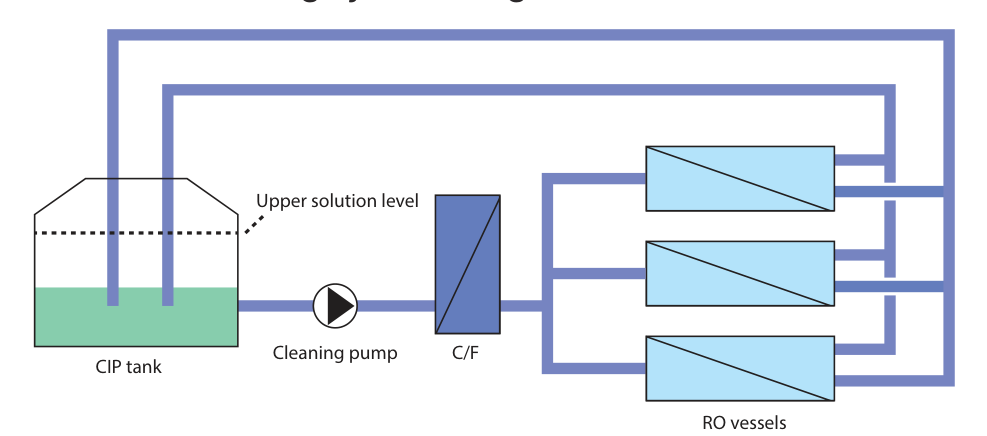

Обвязка корпуса для реверсивной химической мойки
Штатная схема обвязки мембранного корпуса не позволяет выполнить реверс прямо «с пульта». Подача со стороны исходной воды и сброс со стороны концентрата зашиты в трубопроводы. Чтобы получить реверсивный поток, корпус оснащается переключающим узлом из четырёх двухходовых клапанов или двух трёхходовых.
Минимально необходимый набор элементов обвязки:
- перемычка между линией подачи моющего раствора и портом концентрата корпуса (через нормально-закрытый клапан);
- перемычка между линией сброса и портом исходной воды корпуса (через нормально-закрытый клапан);
- штатные клапаны на портах исходной воды и концентрата, которые в момент реверса меняют функции с подачи на сброс и наоборот;
- манометры на обоих портах — для контроля перепада давления;
- дренаж пермеата с открытым воздушным разрывом — чтобы исключить вакуум или противодавление в коллекторе.
В промышленных установках обратного осмоса реверсивная обвязка выполняется на пневмоприводных шаровых клапанах с управлением от контроллера станции химической мойки. В коммерческих системах меньшего масштаба допустимо ручное переключение шаровыми кранами с фиксированной последовательностью операций.
Промышленные установки обратного осмоса АКВАПЛЕКС
Системы 8040 с расширенной обвязкой химической мойки под прямую и реверсивную промывку.
Пошаговая процедура
Ниже — обобщённая последовательность реверсивной химической мойки. Перед запуском процедуры на конкретной установке убедитесь, что элементы, манжеты, пермеатный адаптер и обвязка отвечают требованиям из раздела «Противопоказания».
Шаг 1. Останов основной установки и сброс давления
Установка останавливается штатной командой стоп. После остановки насос высокого давления отключается, открывается клапан сброса концентрата на дренаж, давление в мембранных корпусах сбрасывается до атмосферного. Контроль — по штатным манометрам.
Шаг 2. Промывка пермеатом в штатном направлении
Перед сменой направления потока корпуса прокачиваются пермеатом или деминерализованной водой в обычном направлении — порт исходной воды на порт концентрата — при низком давлении до 2 бар, 10–15 минут. Цель — вытеснить концентрат с высокой солёностью наружу. Без этого шага солевой раствор останется в каналах и при реверсе пройдёт через головной элемент, нагружая его на промывке.
Шаг 3. Переключение арматуры на реверс
Закрываются штатные подающий и сбросной клапаны. Открываются перемычки реверсивной обвязки. Пермеатный клапан остаётся открытым на дренаж с воздушным разрывом. Контроль — визуальный по индикаторам положения, по падению/росту давления на разных портах.
Шаг 4. Подача моющего раствора в обратном направлении
Раствор из бака станции химической мойки подаётся в порт концентрата мембранного корпуса. Слив идёт через порт исходной воды обратно в бак. Расход циркуляции — такой же, как при прямой мойке для соответствующего типоразмера: примерно 2–3 м³/ч на корпус для элементов 4040 и 6–9 м³/ч на корпус для элементов 8040.
Главный контролируемый параметр на этом шаге — перепад давления на корпус. Не более 2,0 бар. Если перепад вырос — снижайте расход насоса, а не пытайтесь продавить отложения. Цель реверса — вынести смытое, а не вырвать прикипевшее.
Шаг 5. Циркуляция и выдержка
Циркуляция в обратном направлении продолжается 30–60 минут. При необходимости делается выдержка-замачивание на 1–4 часа при поддержании температуры раствора. На этапе выдержки циркуляцию периодически возобновляют — 10 минут каждые 1–2 часа — чтобы раствор не расслаивался и температура не падала.
Шаг 6. Возврат в штатное направление и финальная промывка
Перемычки реверсивной обвязки закрываются. Открываются штатные клапаны. Корпуса промываются пермеатом в нормальном направлении до нейтрального pH сливаемой воды. Только после этого установка запускается в рабочий режим.
Шаг 7. Сброс пермеата первых минут пуска
Первые 20–30 минут штатной работы пермеат направляется в дренаж. Это обязательное условие после любой химической мойки, а тем более после реверса: в каналах могут остаться следы реагента, и они уйдут не сразу. Возврат в полезный режим — после стабилизации проводимости и pH пермеата.
Реверсивная промывка и реверсивная химическая мойка
В обиходе термины часто смешиваются, но это разные процедуры — с разной целью и разной интенсивностью.
| Признак | Реверсивная промывка | Реверсивная химическая мойка |
|---|---|---|
| Рабочая жидкость | Пермеат или деминерализованная вода | Моющий раствор с реагентами |
| Длительность | 5–20 минут | 30–60 минут циркуляции + до 4 ч выдержки |
| Цель | Профилактика, снятие рыхлых наносов | Удаление зафиксированных отложений |
| Когда применяется | Регулярно, по графику или по простому росту перепада давления | По нормализованным параметрам: рост ΔP на 15 % и/или падение потока на 10–15 % |
| Износ манжет и адаптеров | Умеренный | Высокий, требует учёта ресурса |
Реверсивная промывка — это лёгкая профилактическая процедура без химии: её можно встраивать в график обслуживания и выполнять часто. Реверсивная химическая мойка — это полноценная мойка с реагентами, и реверсивное направление здесь — лишь один из режимов внутри более широкой процедуры. Часто реальная химическая мойка комбинирует оба направления: сначала прямой контур, чтобы снять равномерно распределённое загрязнение, затем реверс — чтобы вынести то, что зафиксировалось на головных элементах.
Типичные ошибки и риски для уплотнений
Реверсивная промывка чаще выходит из строя из-за ошибок обвязки и неучтённого износа уплотнений, чем из-за неправильно подобранной химии. Ниже — частые ситуации, которые приводят к повреждению элементов или сводят эффект реверса к нулю.
1. Реверс на штатной односторонней манжете
Уплотнительная манжета концентрата ориентирована против потока. При обратном направлении она складывается, проходное сечение между корпусом и наружной обмоткой элемента открывается, и моющий раствор идёт мимо мембранных каналов — по «байпасу». В результате циркуляция идёт, насос гудит, давление держится, а реальной промывки не происходит. Признак — отсутствие прироста потока пермеата и нормализованных параметров после процедуры.
2. Отсутствие распорных шайб
При смене направления гидравлическая сила толкает стопку элементов в обратную сторону. Если жёсткой фиксации нет, элементы смещаются на 10–20 мм. Из-за движения трутся и режутся o-кольца межсоединителей, возникает паразитный байпас пермеата — солёная вода перетекает в пермеатный коллектор внутри корпуса. На выходе резко вырастает проводимость пермеата, причём при штатном направлении тоже.
3. Превышение перепада 2,0 бар на корпус
Привычка к промышленной химической мойке с перепадом 3–4 бар приводит к тому, что при реверсе оператор не снижает расход. Результат — телескопирование элемента: спиральный пакет «выезжает» из обмотки крайними витками. Это видно по выпавшей петле полотна со стороны пермеатного коллектора. Элемент после этого подлежит замене.
4. Реверс без штатной промывки пермеатом
Если перед реверсом не вытеснить концентрат, при обратной подаче он первым попадёт на головной элемент в обратном направлении — фактически с высокой осмотической нагрузкой и при низком рабочем давлении. Это даёт скачок солепропускания и ускоренное забивание активного слоя солями, которые осмотически продавливаются обратно.
5. Использование на новых, не приработанных элементах
Свежие мембранные элементы первые 72 часа работы проходят приработку: уплотняются клеевые швы, выходят остатки консерванта. Любая нештатная гидравлическая нагрузка — в том числе реверс — в этот период повышает риск необратимой потери производительности. Реверсивную мойку применяют только на элементах, отработавших полноценный цикл штатного режима.
6. Закрытый пермеатный коллектор при реверсе
Если в момент реверсивной подачи пермеатный коллектор закрыт, в нём возникает противодавление от обратной диффузии. Активный слой мембраны рассчитан на давление со стороны исходной воды, а не со стороны пермеата: даже небольшая избыточная сила со стороны пермеата отслаивает плёнку от подложки. Пермеат при любой операции химической мойки должен иметь свободный сброс с воздушным разрывом.
Если установка проектировалась без расчёта на реверсивный режим — не пытайтесь «допилить» обвязку на ходу. Замена манжеты, пермеатного адаптера и распорных шайб обходится дешевле, чем замена целого комплекта мембранных элементов после первой же неаккуратной реверсивной мойки.
