Уравнительная линия между поддонами секций градирни — простой по идее трубопровод. Две параллельные секции с общим возвратным коллектором не могут стабильно работать без выравнивания уровня воды: один поддон переливается, другой осушается до кавитации насоса. Решение очевидное — соединить поддоны трубой по принципу сообщающихся сосудов. В этой простоте и скрыта проблема: 90 % времени по уравнительной линии вода не течёт, а стоит, и стоит при 25–40 °C — в самом опасном с точки зрения Legionella диапазоне.
Эта статья — про техническое равновесие при проектировании и эксплуатации уравнительных линий: какой выбрать диаметр и уклон, куда врезать дозирование биоцида и точки отбора пробы, как контролировать биообрастание, как нормативы СанПиН 3.3686-21 ложатся на конкретные регламенты обслуживания и почему подпиточный обратный осмос — это не косметика, а часть системы профилактики легионеллёза.
Что такое уравнительная линия и зачем она нужна

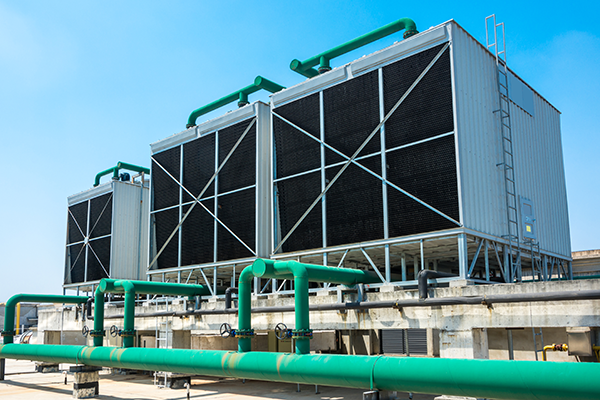

Многосекционная градирня — это от двух до восьми параллельных секций, каждая со своим вентилятором, своей оросительной решёткой и своим холодным поддоном внизу. Циркуляционные насосы забирают воду из общего возвратного коллектора, который объединяет поддоны. Если бы расход через каждую секцию был абсолютно одинаков, проблем бы не возникало — но идеального баланса не бывает.
Реальные причины перекоса расхода:
- разное гидравлическое сопротивление дроссельных шайб и распределительных лотков;
- частичное забивание форсунок одной секции отложениями и биообрастанием;
- разная производительность вентиляторов после ремонта или замены подшипников;
- отключение одной из секций на ТО при сохранённом тепловом потоке через остальные;
- сезонное перераспределение нагрузки между секциями;
- разная степень загрязнения оросительной решётки.
Без уравнительной линии при таком перекосе уровень в перегруженном поддоне растёт, вода уходит в дренаж переполнения — это прямые потери подпиточной воды, реагентов и тепла. В недогруженной секции уровень падает, насос начинает захватывать воздух, развивается кавитация. Лопатки рабочего колеса разрушаются за недели, подшипники насоса выходят из строя за месяцы.

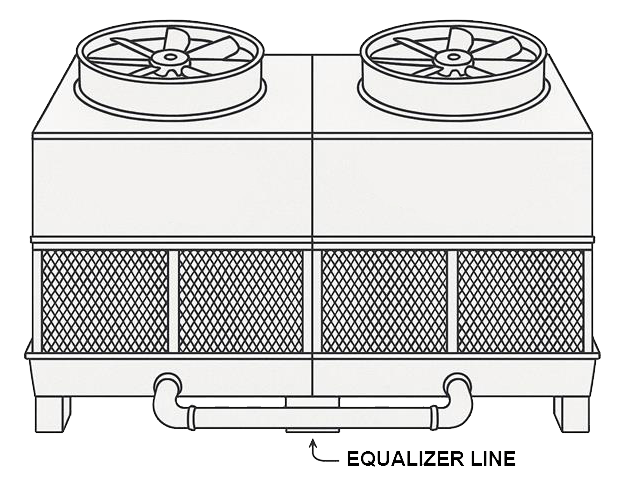

Уравнительная линия — это горизонтальная труба большого диаметра, врезанная в стенки поддонов на одинаковой высоте от дна. Вода свободно перетекает из секции с избытком в секцию с дефицитом, и уровень остаётся общим. По сути — те же сообщающиеся сосуды, которые проходят в школьной физике.
Чем уравнительная линия отличается от общего коллектора
Иногда уравнительную линию путают с общим возвратным коллектором, который объединяет всасывающие патрубки насосов. Это разные узлы:
- Общий возвратный коллектор — труба под поддонами, через которую идёт весь расход циркуляции (тысячи м³/ч). Вода в ней движется постоянно, застоя нет.
- Уравнительная линия — труба между стенками поддонов на уровне рабочей отметки воды. Расход через неё в балансе близок к нулю.
На некоторых схемах уравнительной функции выполняет сам общий коллектор за счёт нижней врезки в поддоны — тогда отдельная линия не нужна. Но такая компоновка возможна только при определённой геометрии бассейна и габаритах коллектора. В большинстве типовых проектов уравнительную линию выносят отдельно — и именно она требует внимания.
Скрытые риски: застойная зона и Legionella
Главный технический парадокс уравнительной линии: чем лучше отбалансированы секции, тем меньше через неё идёт расход и тем выше риск застоя. В сбалансированной системе уравнительная линия работает как тупиковый участок — труба заполнена водой, но вода в ней не обменивается с основным контуром.
Что происходит в неподвижной воде поддона градирни при 25–40 °C:
- В течение нескольких часов кислород на поверхности труб расходуется аэробной микрофлорой — формируется условно анаэробная зона у стенки.
- Бактерии прилипают к шероховатостям и формируют первичную биоплёнку из экзополисахаридов.
- Биоплёнка концентрирует питательные вещества из проходящих рядом потоков воды.
- В матрице биоплёнки селективно выживают и размножаются легионеллы — для них стенка биоплёнки физический и химический барьер от хлора и других окислительных биоцидов.
- Внутри биоплёнки селятся свободноживущие амёбы, в цитоплазме которых легионелла размножается в десятки раз быстрее, чем в свободной воде.
- Через 5–14 суток в застойной трубе формируется устойчивая популяция Legionella pneumophila с титром, в сотни раз превышающим средний по контуру.
В режиме переходного процесса (включение второй секции, сброс пиковой нагрузки, аварийная остановка насоса) расход через уравнительную линию резко вырастает. Накопленная биоплёнка частично срывается, попадает в основной контур и распыляется форсунками. Аэрозоль с легионеллой разлетается на сотни метров — типичный сценарий вспышек легионеллёза в промышленных зонах.
Важно: по СанПиН 3.3686-21 пороговое значение Legionella spp. в оборотной воде — 10^4 КОЕ/л. Превышение требует немедленного ударного хлорирования (шок-обработки) контура и расследования. Минимальная инфицирующая доза для болезни легионеров — 100 КОЕ при ингаляции аэрозоля. Уравнительная линия — типичное место, где локально концентрация легионеллы на порядки выше средней по контуру.
Тонкое равновесие диаметра
Диаметр уравнительной линии — компромисс между двумя противоречивыми требованиями.
Малый диаметр (тонкая труба):
- Меньше объём застойной воды в балансном режиме — меньше места для биообрастания.
- Линия плохо выравнивает быстрые перекосы — при пиковых сбросах нагрузки одна секция успевает перелиться в дренаж до того, как уровни сравняются.
- Скорость воды в режиме перетока выше — самоочистка стенок лучше.
- Высокий риск забивания биоплёнкой и отложениями: канал малый, сечение быстро уменьшается.
Большой диаметр (толстая труба):
- Быстро выравнивает любые перекосы расхода, работает с запасом по гидравлике.
- Существенно больше объём застойной воды — пропорционально кубу диаметра.
- Скорости в линии в режиме перетока низкие, самоочистка слабая.
- Большая площадь внутренней поверхности — больше площадь для биоплёнки.
Практический подход проектирования: диаметр уравнительной линии берут в одну стандартную ступень меньше, чем диаметр общего возвратного коллектора, и проверяют расчётом по максимальному ожидаемому перекосу расхода между секциями (обычно принимают 15–25 % от номинала одной секции).
Расчёт гидравлики
Скорость воды в уравнительной линии при максимальном перекосе расхода должна укладываться в диапазон 0,5–1,5 м/с. Ниже 0,5 м/с — недостаточно для самоочистки. Выше 1,5 м/с — гидравлические потери начинают мешать выравниванию уровня, а сама труба работает как дроссель.
Перепад уровней между поддонами в установившемся режиме при максимальном расчётном перекосе расхода — не более 30–50 мм. Если расчёт даёт больше — диаметр увеличивают на ступень. Если меньше 5 мм — диаметр избыточен, можно уменьшить.
Конструктивные требования
Уравнительная линия требует жёсткой геометрии, которая исключает локальные карманы застойной воды:
- Уклон не менее 1 % в сторону одного из поддонов или к отдельному дренажному штуцеру. При остановке градирни линия должна сливаться полностью без остаточных луж в нижней точке.
- Никаких обратных карманов — горизонтальных участков с подъёмом и спуском, в которых при сливе остаётся вода. Если обход препятствия неизбежен, обходим сверху, а не снизу.
- Дренажный штуцер с шаровым краном в нижней точке линии для слива и ударной промывки.
- Точка отбора пробы — отдельный штуцер с шаровым краном на горизонтальном участке вдали от мест врезки в поддоны (минимум 5 диаметров трубы от каждого подключения).
- Точка дозирования биоцида — на конце линии, противоположном направлению естественного потока в режиме перекоса.
- Разъёмные фланцы в начале и конце линии для механической прочистки и инспекции внутренней поверхности.
- Материал — нержавеющая сталь AISI 304/316L или полипропилен PP-H для холодных контуров. Углеродистая сталь с эмалью допустима, но при повреждении эмали локальная коррозия идёт быстро.
Где врезать уравнительную линию в поддон
Точка врезки в стенку поддона имеет значение. Если врезать слишком высоко, линия не работает при низком уровне воды в режиме малой нагрузки и при подготовке к остановке. Если слишком низко, она засасывает осадок и взвесь со дна поддона и становится транспортом грязи между секциями.
Оптимально — на высоте 0,2–0,3 от рабочей отметки воды над дном поддона. Это выше зоны накопления осадка и ниже минимального рабочего уровня. Врезка делается с короткой горловиной с гладким переходом, без выступов внутрь поддона.
Подача биоцида в уравнительную линию
Если биоцид дозируется только в напорный коллектор после циркуляционных насосов, он покрывает основной контур, но в застойную уравнительную линию практически не доходит. Диффузия в стоячей воде — процесс медленный, концентрация активного хлора в уравнительной линии может быть в десятки раз ниже, чем в основном потоке.
Технические решения:
- Шунтовая линия — тонкая труба диаметром 15–25 мм от напорного коллектора в уравнительную линию через регулирующий вентиль или дроссельную шайбу. Постоянный малый поток обработанной воды промывает линию и поддерживает в ней проектную концентрацию биоцида. Расход шунта 0,5–2 % от номинального расхода через линию.
- Прямое дозирование — отдельный дозирующий насос с врезкой непосредственно в уравнительную линию. Применяется в больших системах, где шунт нерационален. Точка ввода — противоположный конец от точки отбора пробы, чтобы реагент проходил всю линию.
- Импульсная промывка — периодическое открытие отсечного клапана между уравнительной линией и контуром продувки. Создаёт регулярный проток через линию даже при идеально сбалансированных секциях. Частота — несколько раз в сутки, длительность 30–120 секунд.
Выбор зависит от мощности градирни, типа применяемого биоцида и доступного бюджета. Шунт — самое простое и надёжное решение, прямое дозирование — самое управляемое, импульсная промывка — оптимальна на действующих установках, где врезка дополнительных трубопроводов сложна.
Биоцидная программа для оборотного контура
Профилактика Legionella в градирнях строится на сочетании окислительных и неокислительных биоцидов с разной частотой ввода. Уравнительная линия — это часть контура, и она получает реагент по той же программе, что и весь основной контур.
Окислительные биоциды
Активный хлор, гипохлорит натрия, бромид — постоянное дозирование с поддержанием свободного остаточного активного хлора 0,3–0,7 мг/л. Контроль — окислительно-восстановительный потенциал (ORP) с уставкой 600–650 мВ. Окислительные биоциды работают быстро, но плохо проникают в зрелую биоплёнку и расходуются на органику в воде.
Неокислительные биоциды
Изотиазолиноны (CMI/MI), глутаровый альдегид, ДБНПА (2,2-дибром-3-нитрилпропионамид), ЧАС (четвертичные аммониевые соединения) — периодическое шоковое дозирование с расчётной концентрацией и временем контакта, в зависимости от выбранного реагента. Эти биоциды лучше проникают в биоплёнку, действуют по другим механизмам и применяются в чередовании с окислительными для предотвращения резистентности.
Ударное хлорирование (шок-обработка)
Регламентная процедура с резким повышением концентрации биоцида в 5–10 раз от рабочей, как правило, в нерабочее время с остановкой вентиляторов для предотвращения выноса аэрозоля. Минимальная частота ударных обработок по СанПиН 3.3686-21 — два раза в год при штатной эксплуатации, чаще при наличии факторов риска (длительные простои, превышение Legionella в плановых пробах, изменение состава подпиточной воды).
Промышленные установки обратного осмоса АКВАПЛЕКС
АКВАПЛЕКС RO — линейка обратноосмотических установок производительностью от 100 до 10 000 л/ч. Обессоливание и очистка воды для котельных, пищевых производств, фармацевтики. Сборка в России, срок изготовления 5–10 рабочих дней, гарантия 12 месяцев. Склад в Ростове-на-Дону.
Контроль биообрастания
Микробиологическое благополучие уравнительной линии нельзя оценить визуально — биоплёнка тонкая и распределена по внутренней стенке. Контроль строится на инструментальных и лабораторных методах.
АТФ-тест (биомаркер активности)
Аденозинтрифосфат (АТФ) — универсальный энергетический носитель в живых клетках. Полевой АТФ-тест показывает общий уровень биологической активности в пробе воды за 2–5 минут. Единицы — относительные световые единицы (RLU). Норма для оборотной воды градирни — менее 200–500 RLU, выше 1000 RLU — тревожный сигнал, требуется проверить программу применения биоцидов. Пробу для АТФ-теста отбирают на уравнительной линии — это худшее место в системе, и оно даёт верхнюю оценку биообрастания.
Купоны биообрастания
Корродиметрические и микробиологические купоны — пластины из материала контура или специальной нержавеющей стали, устанавливаемые в проточной части на 30, 60 или 90 суток. После экспозиции купон извлекают и в лаборатории определяют массу и состав отложений, плотность биоплёнки, наличие коррозии. Для уравнительной линии используют отдельную купонную станцию с врезкой в шунтовой линии — она показывает условия именно в этом застойном участке.
Микробиологический посев на Legionella
Прямой подсчёт колоний Legionella spp. в пробе воды по стандартным методикам. По СанПиН 3.3686-21 для штатно эксплуатируемых градирен периодичность — не реже одного раза в квартал. Точка отбора — обязательно уравнительная линия плюс контрольная точка в основном контуре. Срок выдачи результата 7–14 суток (медленный рост Legionella), поэтому метод сочетают с быстрыми методами (ATP, ИФА-тесты).
Контроль окислительно-восстановительного потенциала
Электрод ORP в основном контуре с непрерывным измерением — основной автоматический инструмент. Падение показаний ниже уставки 600 мВ означает, что биологическая нагрузка съела свободный активный хлор быстрее, чем он дозируется. Это первый сигнал о росте микробиологии где-то в контуре, в том числе в уравнительной линии.
Связь с программой водохозяйственных мероприятий
В международной практике с 2015 года действует стандарт ASHRAE 188 «Legionellosis: Risk Management for Building Water Systems», который требует формального плана управления водоснабжением (Water Management Program, WMP) для систем оборотного охлаждения, ГВС и других контуров с риском Legionella. Российский эквивалент сформулирован в СанПиН 3.3686-21, а для медицинских учреждений — в СП 2.1.3678-20.
Минимальный состав программы для градирен:
- описание системы с указанием всех узлов риска, включая уравнительные линии, мёртвые участки, обводные клапаны, аварийные расширительные баки;
- точки контроля параметров (ORP, рН, проводимость, биоциды, биология) с уставками и допустимыми диапазонами;
- регламент шок-обработок и периодической химической очистки;
- план микробиологического контроля с указанием точек отбора, периодичности, методов и пороговых значений;
- план реагирования на превышения с указанием ответственных, сроков и процедур;
- журнал учёта всех обработок, проб, инцидентов и принятых мер;
- пересмотр программы не реже одного раза в год и после любых существенных изменений в системе.
Уравнительные линии должны быть отдельной позицией в описании системы и отдельной точкой контроля в плане микробиологии. Если в журнале нет упоминаний уравнительных линий, программа неполная.
Подпиточная вода и риск отложений в уравнительной линии
Качество подпиточной воды влияет на состояние уравнительной линии не меньше, чем биоцидная программа. В застойном участке любая склонность воды к образованию отложений проявляется кратно сильнее, чем в проточном контуре.
Накипь и шероховатость
Подпитка водопроводной водой с жёсткостью 4–6 мг-экв/л и щёлочностью 3–5 мг-экв/л при коэффициенте концентрирования (COC) 4–6 даёт оборотную воду с риском карбонатной накипи. Накипь откладывается на стенках уравнительной линии в виде тонкой шероховатой плёнки. Шероховатая поверхность — идеальное место для закрепления бактерий: биоплёнка получает механическую защиту в каверны, и биоцид доходит до неё хуже, чем до гладкой стенки.
Железо и марганец
Подпитка из скважины без полноценной деманганации и обезжелезивания приводит к выпадению гидроксидов железа и марганца на стенках застойных участков. Эти отложения — самостоятельный источник питания для железобактерий и марганецокисляющих бактерий, формирующих свои биоплёнки с характерным запахом и риском биокоррозии стенки трубы.
Подпитка пермеатом обратного осмоса
Установка обратного осмоса на подпитке снижает общее солесодержание подпиточной воды до 5–20 мг/л, жёсткость — практически до нуля. Это даёт несколько эффектов на уравнительной линии:
- возможность работы на COC 10–15 без риска накипи — сильно снижает расход подпиточной воды и реагентов;
- гладкая стенка без отложений — биоцид работает по всему металлу, без защищённых каверн;
- предсказуемая химия обработки — без неконтролируемых выбросов жёсткости и щёлочности из подпитки;
- снижение объёма продувки в 3–5 раз — меньше расход воды и меньше тепловые потери.
Срок окупаемости подпиточного обратного осмоса для градирни тепловой мощностью от 500 кВт и выше — обычно 2–4 года за счёт экономии подпиточной воды, реагентов и снижения объёма продувки в дренаж. Подробно технико-экономическое сравнение разобрано в статье «Исходная и подпиточная вода: в чём разница».
Регламент эксплуатации уравнительной линии
Конкретный план обслуживания, который должен быть в журнале водоподготовки:
Ежесменно
- контроль уровня воды в поддонах — перепад между секциями не должен превышать проектный;
- проверка отсутствия видимых протечек через фланцы и сальники;
- контроль окислительно-восстановительного потенциала (ORP) в основном контуре и принятие мер при отклонении от уставки.
Еженедельно
- отбор пробы из крана на уравнительной линии — АТФ-тест, свободный остаточный хлор, рН;
- проверка работоспособности шунтовой линии или дозирования биоцида в уравнительную линию;
- визуальный осмотр зон вокруг точек врезки на следы коррозии и протечек.
Ежеквартально
- микробиологический посев на Legionella spp. и общую микробную обсеменённость из уравнительной линии и основного контура;
- замена купонов в купонной станции с лабораторной оценкой биоплёнки и коррозии;
- проверка фланцевых соединений на герметичность, замена прокладок при необходимости.
Дважды в год
- ударное хлорирование контура повышенной концентрацией биоцида с остановкой вентиляторов;
- слив воды из уравнительной линии, механическая прочистка через разъёмные фланцы;
- осмотр внутренней поверхности эндоскопом или прямым визуальным контролем после демонтажа.
Раз в год
- полная ревизия с разборкой узлов, замером геометрии (проверка уклона, отсутствия деформаций), проверкой материала на коррозию;
- пересмотр программы водохозяйственных мероприятий с учётом накопленной статистики микробиологии;
- проверка соответствия установки актуальной редакции СанПиН 3.3686-21.
Типичные ошибки
Что регулярно встречается на действующих градирнях и приводит к проблемам:
- Нет точки отбора пробы на уравнительной линии — пробы отбираются только из основного контура, биообрастание в застойной зоне остаётся незамеченным до вспышки.
- Обратный карман в трассе линии — горизонтальный участок с подъёмом, который не позволяет полностью слить воду при остановке. В обходе сезонной балки или соседней трубы делают «горб» вместо обхода снизу.
- Биоцид дозируется только в напорный коллектор — уравнительная линия остаётся без обработки. АТФ-тест показывает рост, причину не находят.
- Уравнительная линия слишком толстая — спроектирована с большим запасом без расчёта, объём застойной воды кратно больше необходимого, биообрастание развивается быстрее.
- Фланцы не разъёмные — линия проварена встык, прочистить и осмотреть без сварных работ невозможно. ТО проводится только химическим путём, без механической очистки.
- Подпитка хлорированной водой без дехлорирования — постоянный фоновой расход активного хлора на дехлорирование органики снижает эффективность биоцидной обработки в контуре.
- Купоны установлены только в основном контуре — состояние уравнительной линии оценивают по контуру, что даёт оптимистическую картину.
- Журнал ведётся формально — записи об обработке без указания концентраций, времени экспозиции, фактических показаний приборов. При расследовании инцидента восстановить хронологию невозможно.
Кратко
Уравнительная линия между секциями градирни — узел двойной природы: технически необходимый для стабильной работы насосов и одновременно один из самых опасных по микробиологии участков всего контура. Решение баланса не в одном правильном диаметре или одном типе биоцида, а в системном подходе:
- диаметр и геометрия линии — компромисс между скоростью выравнивания и объёмом застойной воды, с уклоном и без обратных карманов;
- биоцидная программа — с прямой подачей реагента в уравнительную линию через шунт или отдельный дозирующий насос;
- контроль — точка отбора пробы именно на уравнительной линии, АТФ-тест, купоны, периодический микробиологический посев на Legionella;
- программа водохозяйственных мероприятий по СанПиН 3.3686-21 с уравнительной линией как отдельной позицией;
- подпитка пермеатом обратного осмоса для исключения шероховатости отложений и снижения объёма продувки.
При таком подходе уравнительная линия из скрытого риска превращается в управляемый узел с предсказуемой химией и подтверждённой микробиологией.
