На границе площадки и внутри технологического контура — это две разные воды. Из крана в котельной течёт исходная, в барабан котла подаётся питательная, а в градирню доливается подпиточная. У каждой свой норматив, и путаница в этих понятиях на стадии проектирования приводит к тому, что водоподготовительная установка собирается под чужие требования и в первые месяцы эксплуатации даёт накипь, шлам или коррозию.
Разбираем определения, источники исходной воды и их типичные показатели, как меняется состав воды по технологической цепочке, какие требования предъявляют разные потребители (котлы, градирни, закрытые контуры, технологическая вода для пищевого и фармацевтического производств) и на какие нормативы РФ опираться при проектировании.
Что такое исходная вода
Исходная вода (в зарубежной литературе — raw water, «сырая вода») — это вода, которая поступает на объект из природного или коммунального источника до любой обработки на площадке потребителя. По действующему СП 30.13330.2020 и СП 31.13330.2021 исходной считается вода в точке передачи от поставщика к потребителю или непосредственно из природного водоисточника, если водозабор собственный.
Главная особенность исходной воды: её состав диктуют не оборудование, а природа и коммунальный водоканал. Сезонные колебания — норма: весной поверхностные источники мутнеют от паводка, летом нагреваются и зацветают, зимой остужаются и теряют активность биологии. Скважинная вода стабильнее, но и она меняется при колебаниях уровня водоносного горизонта.
Типичные источники исходной воды и их характеристики
Для проектирования водоподготовки нужно понимать, чем отличаются три основные категории источников.
Поверхностные водозаборы — реки, озёра, водохранилища. Низкое общее солесодержание (обычно 150–400 мг/л), мягкая или умеренно жёсткая вода (1,5–4 °Ж), но высокая мутность, цветность, органика, сезонные пики бактериологии и водорослей. Зимой температура 1–4 °C, летом 20–25 °C — это влияет на работу мембран и ионитов. Требуется коагуляция, флокуляция, осветление, обеззараживание.
Подземные источники — скважины глубокого и среднего залегания. Более стабильный состав, низкая мутность, мало органики, но часто высокое железо (2–10 мг/л и выше), марганец, сероводород, аммоний, повышенная жёсткость (до 15–25 °Ж в некоторых регионах), высокое общее солесодержание для глубоких горизонтов. Из артезианских скважин юга и Поволжья нередко идёт вода с TDS 1000–3000 мг/л — близко к солоноватой. Требуется обезжелезивание, умягчение или обратный осмос.
Городская сеть водоснабжения — водопроводная вода, прошедшая обработку на водоочистных сооружениях по СанПиН 2.1.3684-21. Питьевое качество, низкая мутность, нормированное содержание тяжёлых металлов, остаточный хлор. Жёсткость и щёлочность — какие достались от исходного источника водоканала. Для бытового потребления вода готова, для промышленных систем — это всё ещё исходная вода, требующая дополнительной подготовки.
Обратный осмос АКВАПЛЕКС
Полный ассортимент в каталоге.
Что такое подпиточная вода
Подпиточная вода (makeup water) — это вода, которой компенсируют потери в технологическом контуре. В паровом котле потери — это пар, ушедший потребителю и не вернувшийся конденсатом, плюс продувка котла. В открытой градирне — испарение в воздух, унос капель и принудительная продувка. В закрытом контуре отопления или чиллера — утечки через сальники, арматуру, мембранные расширители.
В отличие от исходной воды, подпиточная — это вода, которую проектировщик уже довёл до состава, требуемого технологическим оборудованием. Состав задаёт не природа, а норматив: для каждого типа котла, градирни и контура есть свой ГОСТ и СО с допустимыми показателями.

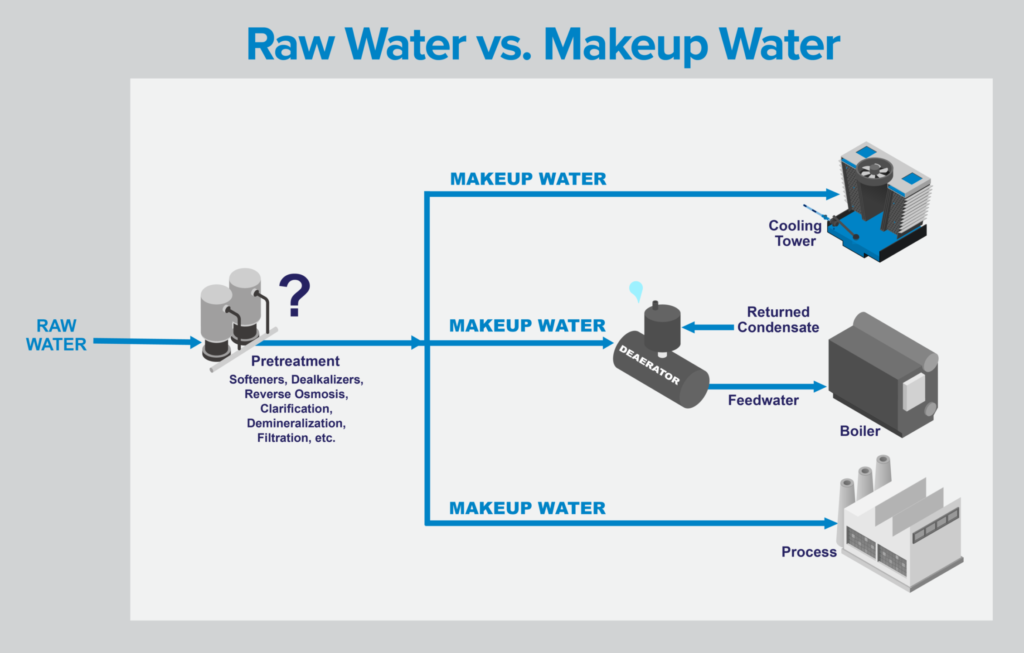

Между исходной и подпиточной водой стоит установка водоподготовки. Это может быть простая колонна-умягчитель на ионообменной смоле, может быть схема с фильтрами обезжелезивания и натрий-катионированием, может быть двухступенчатый обратный осмос с электродеионизацией, если задача — котёл сверхвысокого давления или ультрачистая вода для электроники.
Питательная вода — это не подпиточная
Здесь часто путают терминологию. В паровой котельной есть три воды:
- Исходная — приходит из источника на границу котельной.
- Подпиточная — обработанная на ВПУ вода, которой восполняют невозврат конденсата и продувку.
- Питательная — смесь подпиточной воды и возвратного конденсата, которая фактически подаётся питательным насосом в барабан котла после деаэратора.
ГОСТ 20995-75 «Котлы паровые стационарные давлением до 3,9 МПа. Показатели качества питательной воды и пара» нормирует именно питательную воду — ту, что идёт в котёл. На её состав влияет не только ВПУ, но и качество возвратного конденсата. Если конденсат вернулся загрязнённым (масло из конденсаторов, продукты коррозии, утечки реагентов через теплообменники), он испортит даже идеальную подпитку.
Как меняются показатели воды по цепочке
Чтобы понять, зачем разделять исходную и подпиточную, удобно проследить, что происходит с ключевыми показателями на каждом этапе обработки. Возьмём типичный случай: исходная вода — городской водопровод средней полосы России, конечный потребитель — паровой котёл низкого давления 0,9 МПа.
| Показатель | Исходная (горводопровод) | После умягчения | После деаэрации (питательная) | Норматив ГОСТ 20995-75 |
|---|---|---|---|---|
| Общая жёсткость, мкг-экв/л | 5000–7000 | 10–20 | 10–20 | ≤ 30 |
| Щёлочность, ммоль/л | 3–4 | 3–4 | 3–4 | не нормируется напрямую |
| TDS (солесодержание), мг/л | 300–500 | 300–500 | 300–500 | определяет режим продувки |
| Растворённый кислород, мкг/л | 8000–10 000 | 8000–10 000 | ≤ 50 | ≤ 50 |
| Свободная углекислота, мг/л | 5–15 | 5–15 | отсутствует | отсутствует |
| Железо общее, мкг/л | 100–300 | 100–300 | ≤ 300 | ≤ 300 |
Видно: умягчение убирает жёсткость, но не трогает солесодержание, щёлочность остаётся прежней, а кислород и углекислоту удаляет только деаэратор. Поставите только умягчитель без деаэрации — кислород за несколько месяцев разъест трубы экономайзера и кипятильные пучки. Поставите обратный осмос без анализа щёлочности — TDS упадёт до 5 мг/л, а свободная CO₂ проскочит и закислит конденсатопровод.
Требования к подпиточной воде для разных потребителей
Норматив на подпиточную (и питательную) воду — это не один документ, а набор по типам оборудования. Ниже — основные ориентиры для РФ.
Паровые котлы низкого и среднего давления (до 3,9 МПа)
Нормы — ГОСТ 20995-75. Ключевые показатели питательной воды:
- Общая жёсткость — не более 30 мкг-экв/л для котлов давлением до 1,4 МПа, 15 мкг-экв/л для давления до 3,9 МПа.
- Растворённый кислород — не более 50 мкг/л.
- Железо общее — не более 300 мкг/л.
- Условный pH — 8,5–10,5.
- Свободная углекислота — отсутствует.
Под эти нормы исходная городская вода с жёсткостью 5–7 °Ж не подходит без обработки. Типовая схема ВПУ: механический фильтр — умягчитель натрий-катионитный одно- или двухступенчатый — деаэратор атмосферный или вакуумный. Для пара более высокого качества — двухступенчатое умягчение или замена умягчителя на обратный осмос с деаэрацией пермеата.
Котлы высокого давления (свыше 3,9 МПа) и ТЭС
Нормы — СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей Российской Федерации». Для барабанных котлов давлением 13,8 МПа и выше — обессоленная вода:
- Электропроводность Н-катионированной пробы — не более 0,3–1,5 мкСм/см.
- Жёсткость — следы.
- Кремний — не более 30–60 мкг/л SiO₂.
- Железо — не более 10–30 мкг/л.
- Кислород — не более 10 мкг/л.
Под эти нормы нужен полный цикл обессоливания: предподготовка, обратный осмос (часто двухступенчатый), электродеионизация (EDI) или ионный обмен на смешанном слое, деаэрация термическая.
Промышленные установки обратного осмоса АКВАПЛЕКС
АКВАПЛЕКС RO — линейка обратноосмотических установок производительностью от 100 до 10 000 л/ч. Обессоливание и очистка воды для котельных, пищевых производств, фармацевтики. Сборка в России, срок изготовления 5–10 рабочих дней, гарантия 12 месяцев. Склад в Ростове-на-Дону.
Водогрейные котлы и системы теплоснабжения
Нормы — СП 89.13330.2016 «Котельные установки». Для водогрейных котлов на тепловых сетях:
- Жёсткость подпиточной воды — не более 700 мкг-экв/л при температуре в сети до 100 °C; не более 50 мкг-экв/л при температуре свыше 130 °C.
- Содержание кислорода — не более 50 мкг/л.
- Условный pH — 8,3–10,5.
- Железо — не более 600 мкг/л.
Для большинства котельных малой и средней мощности достаточно натрий-катионитного умягчения и вакуумной деаэрации. На крупных объектах применяют комбинацию Na-катионирования с обратным осмосом для снижения щёлочности.
Открытые системы оборотного охлаждения (градирни)
Нормы — СП 30.13330.2020 и СО 34.37.536-2004 «Методические указания по водно-химическому режиму систем оборотного охлаждения». Подпиточная вода для градирен обычно:
- Жёсткость карбонатная — ограничена так, чтобы при выбранном числе циклов концентрирования (3–5) индекс LSI оборотной воды не превышал +0,5–1,0.
- Хлориды — не более 200–300 мг/л в оборотной (для углеродистой стали), не более 100 мг/л для нержавеющих систем.
- Микробиология — задаётся программой биоцидирования.
Подпитка для градирни обычно проще, чем для котла: умягчение по необходимости плюс дозирование ингибитора накипи, дисперсанта и биоцида в саму оборотную воду.
Закрытые контуры (отопление, чиллеры, гликолевые системы)
Закрытые системы воду не теряют, подпитка нужна только на компенсацию утечек. Норматив здесь — это не столько ВПУ, сколько химия. В подпитку обычно дают обессоленную (пермеат после обратного осмоса) или хотя бы умягчённую воду. Дальше в контур дозируют ингибитор коррозии (молибдат, нитрит, толуилтриазол для меди), стабилизатор pH, при необходимости — биоцид.
Технологическая вода для пищевого производства и фармы
В пищевом производстве (розлив напитков, варка пива, молочка) подпиточную воду для процесса задают отраслевые СанПиН и технические условия производителя продукта. Базово — питьевое качество по СанПиН 2.1.3684-21 плюс ограничения по жёсткости и щёлочности под рецептуру.
Для фармацевтики действуют ГФ XIV «Вода очищенная» и «Вода для инъекций» — обессоленная вода с электропроводностью не более 4,3 мкСм/см и нормированным TOC и микробиологией. Получают только через обратный осмос с EDI или дистилляцию.
Почему важно различать исходную и подпиточную
Главная причина — нормативы прописаны отдельно для каждой точки цепочки. На этапе технического задания заказчик иногда указывает «жёсткость воды на входе в котёл — 30 мкг-экв/л» и присылает анализ исходной воды с жёсткостью 6000 мкг-экв/л. Проектировщик должен понимать: 30 мкг-экв/л — это норматив на питательную воду, а 6000 мкг-экв/л — то, что приходит на ВПУ. Задача водоподготовки — сократить жёсткость в 200 раз.
Если проектировщик не различает эти точки и считает, что «вода на входе уже соответствует норме», он закладывает в схему только насос и деаэратор, а полноценное умягчение из проекта исчезает. Через две недели после пуска получаем накипь на трубках, перегрев металла и аварийный останов котла.
Обратная ошибка — заложить максимально дорогую схему «на всё». Поставить двухступенчатый обратный осмос с EDI там, где хватит простого умягчителя, — переплатить вчетверо за капитальные затраты и втрое за эксплуатацию.
Правильный подход — на стадии проекта построить таблицу как выше: что приходит на границу, какой норматив для конечного потребителя, как меняются ключевые показатели на каждом этапе обработки. Сразу видно, какие установки нужны, какие можно убрать и где запас по производительности.
Семь типичных ошибок при разделении исходной и подпиточной воды
- Считать водопроводную питьевую воду готовой для котла. Питьевая — это норматив для людей. Для котлов она исходная и требует обработки.
- Игнорировать сезонность поверхностных источников. Зимний анализ покажет одно, паводок — другое. Проектировать нужно по худшему сценарию.
- Принимать состав скважинной воды по соседней скважине. Даже на одной площадке скважины разной глубины дают воду разного состава.
- Заказывать только базовый анализ. Без кремния, железа, перманганатной окисляемости, общей щелочности нельзя посчитать ВПУ.
- Путать подпиточную и питательную воду в паровой котельной. Это разные точки с разными нормативами.
- Не учитывать качество возвратного конденсата. Загрязнённый конденсат превращает идеальную подпитку в проблемную питательную воду.
- Подбирать ВПУ по «опыту похожих объектов» без анализа. Соседний завод может стоять на другом источнике с другим составом — копировать схему вслепую опасно.
Какие данные собирать на стадии проекта
Чтобы корректно спроектировать водоподготовку, нужно знать обе точки — что на входе и что на выходе требуется потребителю.
По исходной воде: полный химический анализ с сезонными колебаниями (зима + лето), стабильный расход и пиковый расход, давление на границе площадки, температурный диапазон, наличие резервного источника. Анализ заказывают в аккредитованной лаборатории; для скважины пробу отбирают после двух часов прокачки, не из застойной воды.
По потребителю: тип оборудования (паровой котёл, водогрейный, градирня, контур, технологический процесс), рабочее давление и температура, паспортные требования производителя оборудования, применимые ГОСТ, СО и СП, доля возвратного конденсата (для пара), число циклов концентрирования (для градирни).
Разница между этими двумя точками — и есть задание для водоподготовки. Дальше — выбор технологии: умягчение, обезжелезивание, обратный осмос, ультрафильтрация, ионный обмен, электродеионизация, деаэрация, дозирование реагентов.
