Установка мембран обратного осмоса в корпус — операция, которая определяет не только первые часы работы системы, но и весь её ресурс. Перетянутая торцевая крышка, неправильно ориентированная уплотнительная манжета концентрата, забытое уплотнительное кольцо на межэлементном соединителе — каждая мелочь превращается либо в утечку, либо в провал по селективности, либо в механическое разрушение элемента уже на первых сутках эксплуатации.
В этой статье — пошаговый порядок монтажа: что приходит в коробке, чем смазывать уплотнения, в какую сторону направлять поток, как затягивать торцевые крышки и почему обязательно нужен журнал загрузки с серийными номерами. Все приёмы — стандартная отраслевая практика, применимая к 4-дюймовым и 8-дюймовым мембранным элементам любых распространённых серий.
Если вы покупаете готовую установку, большая часть этих операций уже выполнена на производстве — но при замене элементов через год-полтора вы столкнётесь со всем перечнем процедур сами. Поэтому пройдём по полному циклу: от вскрытия упаковки до проверки герметичности.
Материал ориентирован на инженеров пусконаладки и эксплуатацию промышленных и коммерческих систем обратного осмоса. Для бытовых мембран 1812/3013 принципы те же, но усилия и моменты затяжки заметно мягче — здесь мы говорим про корпуса 4040 и 8040.
Подготовка к установке
Перед тем как открывать упаковку с мембранами, систему нужно довести до состояния, в котором её можно безопасно заполнить водой. По практике обслуживания мембранных установок, проверки делятся на два блока: механическая готовность корпусов и качество питательной воды.
Механическая часть:
- Трубопроводы по входу, концентрату и пермеату промыты и не содержат посторонних включений — пыли, окалины, металлической стружки, остатков смазочно-охлаждающих жидкостей и герметиков.
- Все КИПиА (расходомеры, датчики давления, манометры, кондуктометры) установлены и откалиброваны до начала пусконаладки.
- Картриджи механической предочистки (5 мкм) установлены чистыми, без консервантов и поверхностно-активных веществ. Если есть сомнения по новому картриджу — пролить его водой перед первым включением.
- Дозирующие насосы предочистки (антискалант, бисульфит) подключены, но выключены до подтверждения отсутствия окислителей в питательной воде.
Качество питательной воды:
- Параметры воды соответствуют расчётным для выбранной серии мембран.
- Индекс SDI15 не превышает значение, заложенное в проект.
- Мутность в пределах нормы.
- Свободный хлор и любые другие окислители отсутствуют. Если есть узел хлорирования или дозирования диоксида хлора — перед мембраной должна стоять связка дозирования бисульфита + активированный уголь. Только бисульфит без угля не даёт гарантии полного связывания.
- Флокулянты предочистки (особенно катионные) полностью отрабатывают до мембранного блока и не попадают в питательную воду.
Внимание. Свободный хлор и катионные флокулянты в питательной воде — две главные причины внезапной потери селективности новой мембраны в первые сутки работы. Никакой монтаж не компенсирует эти ошибки на предочистке.
Распаковка элементов

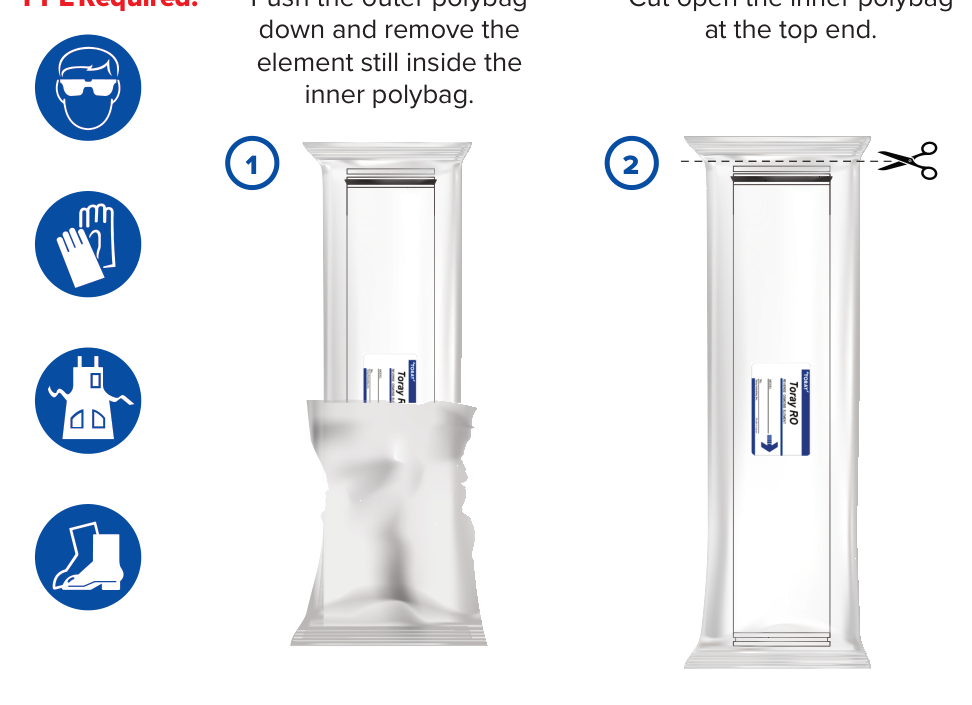

Мембраны приходят упакованными в герметичный полиэтиленовый пакет с консервантом (как правило, раствор бисульфита натрия с пропиленгликолем). Внутри пакета мембрана хранится во влажном состоянии — это критично для полиамидного селективного слоя.
Порядок распаковки:
- Перенесите коробки с мембранами максимально близко к корпусам. Перемещать вскрытый элемент по площадке — лишний риск механических повреждений и загрязнения.
- Вскрывайте упаковку только непосредственно перед установкой. Если по какой-то причине вы вскрыли пакет, но элемент не успели поставить — его нельзя оставлять «на воздухе». Высыхание полиамидного слоя приводит к необратимым изменениям, и потеря производительности после такого высыхания не покрывается гарантией.
- Снимите наружную полиэтиленовую обмотку, проверьте элемент визуально на отсутствие вмятин, трещин на корпусе, повреждений торцов и уплотнительной манжеты концентрата.
- Запишите серийный номер элемента — он указан на наклейке или непосредственно на корпусе мембраны. Серийник понадобится для журнала загрузки.
- Если в комплекте есть отдельный пакет с уплотнительными кольцами, переходниками, торцевыми адаптерами — отложите его рядом, не теряйте. Эти комплектующие нужны для сборки.
Полезный совет. Если мембрану всё же придётся переупаковать после извлечения из корпуса (например, во время инспекции или временного хранения), используйте чистый полиэтиленовый пакет и законсервируйте элемент по соответствующей процедуре хранения. Высохшая мембрана — не подлежит восстановлению.
Уплотнения и переходники: что и зачем
В мембранном корпусе работают четыре группы уплотнительных и соединительных деталей. Понимание, что за что отвечает, экономит часы диагностики при будущих утечках.
| Деталь | Где стоит | Назначение | Менять при замене мембраны |
|---|---|---|---|

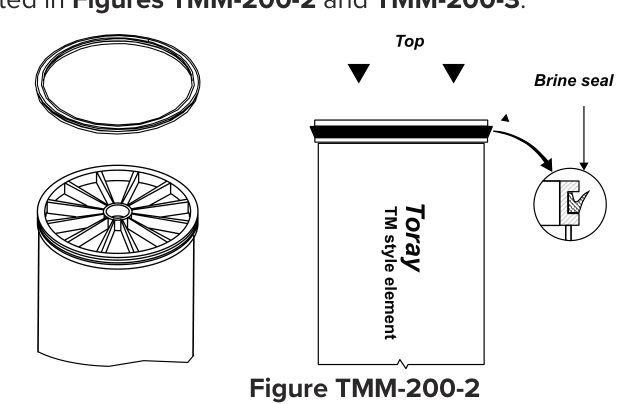

| Уплотнительная манжета концентрата (brine seal) | На внешней поверхности элемента, со стороны входа | Перекрывает зазор между мембраной и стенкой корпуса, чтобы питательная вода шла внутрь рулона, а не в обход | Обязательно |
| Межэлементный соединитель (interconnector) | Между двумя соседними элементами в одном корпусе | Соединяет центральные трубки элементов, направляет пермеат с одного элемента на другой | Кольца — обязательно, сам соединитель — по состоянию |
| Уплотнительные кольца межэлементного соединителя | На обоих концах соединителя | Герметизируют стык между соединителем и центральной трубкой элемента | Обязательно (новые) |
| Торцевой адаптер / переходник торцевой крышки | В первой и последней позиции корпуса | Стыкует центральную трубку крайнего элемента с пермеатным штуцером торцевой крышки | Кольца — обязательно |
Все уплотнения смазываются перед установкой пищевым глицерином. Это стандартная отраслевая практика: глицерин совместим с полиамидом, не разрушает резину уплотнений, легко смывается водой при первом запуске.
Не используйте вазелин, технические смазки, силиконовые пасты, аэрозоли типа WD-40, мыльные растворы. Любая углеводородная смазка или поверхностно-активное вещество приводит к необратимому повреждению селективного слоя мембраны.
Глицерин наносится тонким слоем по всей окружности уплотнительного кольца или манжеты. Излишки лучше снять — толстый слой смазки выдавит кольцо из паза при заталкивании элемента в корпус.
Промышленные установки Aquaplex 8040
Серия RO-1…RO-10 на корпусах 8040 — готовая обвязка, насос высокого давления, КИПиА
Последовательность вставки элементов в корпус
Загрузка идёт со стороны входа (feed end) к стороне концентрата (brine end). Это правило универсально для любого мембранного корпуса: элемент проталкивается строго со стороны питательной воды и движется в направлении штатного потока.
Для одноэлементного корпуса:
- Снимите торцевые крышки с обеих сторон корпуса.
- Осмотрите внутреннюю поверхность корпуса. Если есть отложения солей, биообрастание, ржавчина — корпус нужно промыть и продезинфицировать до установки мембраны.

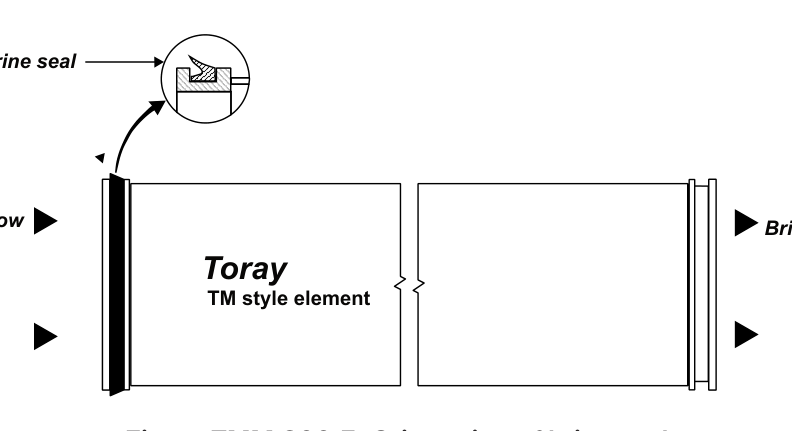

- Установите на элемент новую уплотнительную манжету концентрата (со стороны входа), смазав её глицерином.
- Установите межэлементный соединитель (если корпус односекционный, но с выходом пермеата с дальней стороны — нужен заглушка/адаптер с одной стороны и соединитель с другой; уточняйте по конкретной конструкции корпуса).
- Аккуратно вставьте элемент со стороны входа. Манжета должна войти в корпус ровно, без перекосов. Если чувствуется заметное сопротивление — проверьте, что манжета не задралась.
- Дотолкните элемент до упора так, чтобы со стороны концентрата центральная трубка вышла наружу ровно настолько, чтобы можно было установить торцевой адаптер.
Для многоэлементного корпуса (3, 6 или 7 элементов в линию):

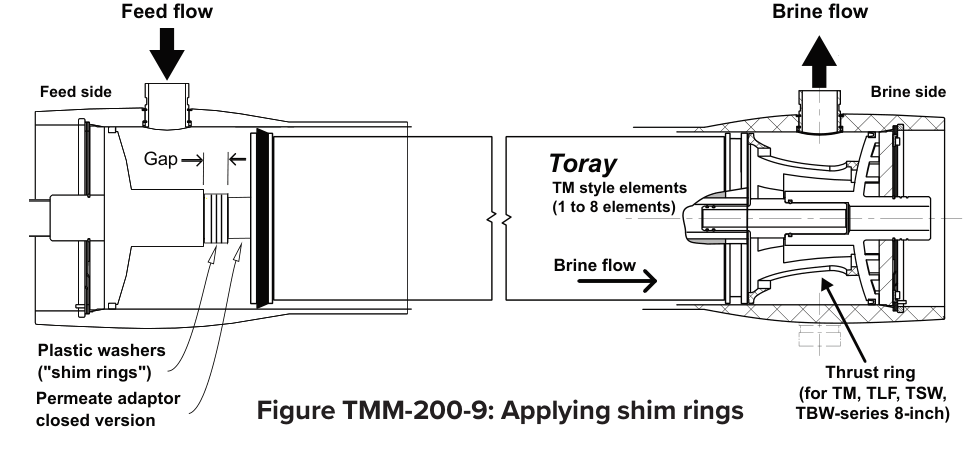

- Установите первый элемент по схеме выше, но не доталкивайте до крайнего положения — оставьте 5–10 см центральной трубки снаружи со стороны концентрата.
- На выступающую центральную трубку насадите межэлементный соединитель с двумя смазанными уплотнительными кольцами. Соединитель должен сесть до упора, без перекосов.
- Возьмите следующий элемент, наденьте на него новую уплотнительную манжету концентрата, и насадите центральную трубку этого элемента на свободный конец соединителя. Соединение — только осевым движением, без боковых нагрузок.
- Дотолкните пару элементов в корпус. Повторяйте операцию для всех последующих элементов.
- Когда последний элемент установлен — с обеих сторон должны выступать центральные трубки на расчётную длину под торцевые адаптеры.
Важно. Никогда не прикладывайте боковую или вращательную нагрузку на межэлементный соединитель. Избыточное усилие ломает сам соединитель, повреждает уплотнительные кольца, может деформировать центральную трубку мембраны или сорвать уплотнительную манжету концентрата. Только прямой осевой ход.
Направление потока: как не перепутать
Каждый мембранный элемент имеет встроенное направление потока: питательная вода входит с одного торца, концентрат выходит с противоположного. Уплотнительная манжета концентрата установлена строго со стороны входа — это её рабочее положение.
Признаки, по которым определяется сторона входа:
- Маркировка на корпусе мембраны. Производители ставят стрелку и надпись «feed», «inlet» или направление потока на наклейке.
- Положение уплотнительной манжеты концентрата. Манжета всегда смотрит «зубцами» против потока, по стороне входа.
- Геометрия спейсеров. На входе спейсер питательной воды имеет открытый канал, обращённый к манжете концентрата.
Если элемент установлен задом наперёд, последствия проявятся сразу:
- Питательная вода пойдёт в обход элемента — манжета концентрата окажется со стороны брайн-выхода и перестанет выполнять свою функцию.
- Производительность по пермеату упадёт в 2–3 раза от расчётной.
- Селективность ухудшится резко, кондуктометр пермеата покажет значения близкие к питательной воде.
- Внутри элемента возникнет противоположное направление гидравлического сопротивления, что приводит к телескопированию — слои рулона раздвигаются и теряют контакт. Это механическое разрушение, элемент восстановлению не подлежит.
В корпусе с несколькими элементами достаточно ошибиться с первым — все остальные будут установлены неправильно по цепочке. Поэтому ориентация первого элемента — критическая контрольная точка.
Мембраны обратного осмоса 4040 и 8040
Сменные элементы серий BW, ULP, LP, XLP, SW, FR для штатной замены и комплектации новых систем
Затяжка торцевых крышек и проверка герметичности

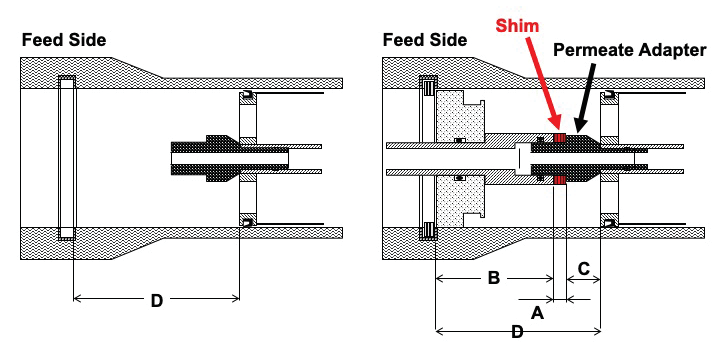

После того как все элементы загружены, на обоих концах корпуса устанавливаются торцевые адаптеры (переходники между центральной трубкой и пермеатным штуцером крышки), затем торцевые крышки фиксируются упорными кольцами или резьбовыми соединениями — конструкция зависит от типа корпуса.
Порядок:
- Установите торцевой адаптер на центральную трубку крайнего элемента. Адаптер должен войти до упора, его уплотнительные кольца должны быть смазаны глицерином.
- Установите торцевую крышку. Сориентируйте пермеатный штуцер в расчётное положение (обычно вверх или строго в сторону пермеатного коллектора).
- Заведите упорное кольцо (thrust ring) в паз корпуса. Кольцо фиксирует крышку от выдавливания рабочим давлением. Убедитесь, что оно зашло в паз по всей окружности — это критично для безопасности.
- Подключите трубопроводы: вход питательной воды на feed-стороне, отвод концентрата на brine-стороне, отвод пермеата с обеих торцевых крышек.
- Затяните хомутовые соединения (типа Victaulic) или фланцы. Особое внимание — на хомуты и упорные кольца торцевых крышек.
Внимание. Корпуса должны быть собраны и загерметизированы не позднее чем через 12 часов после установки элементов. После сборки — как можно быстрее провести продувку воздуха и пробный запуск. Не оставляйте мембраны в собранном корпусе без воды более 4 суток: высыхание полиамидного слоя необратимо и не покрывается гарантией.
Первичная проверка герметичности проводится на низком давлении: подайте предочищенную воду при давлении ниже 0,1 МПа (около 1 бар), при полностью открытом клапане концентрата. Осмотрите все соединения, торцевые крышки, фитинги. Если есть подтекание — травите давление, устраняйте, повторяйте.
Продувка воздуха из системы — не менее 1 часа. Для 8-дюймовых корпусов рекомендуемый расход продувки — 40 л/мин на каждый параллельный корпус, для 4-дюймовых — 10 л/мин. Давление в линии при продувке — ниже 0,1 МПа.
Журнал загрузки: серийники и положения
Каждый мембранный элемент имеет уникальный серийный номер. По нему восстанавливаются заводские протоколы испытаний и дата производства. По практике обслуживания мембранных установок — журнал загрузки обязателен.
Формат журнала — простая таблица или схема корпусов («membrane map»), в которой для каждого корпуса записано:
- Номер корпуса (или ряд/колонка в стелаже).
- Дата установки.
- Позиция элемента в корпусе: первый со стороны входа, второй, третий и так далее до стороны концентрата.
- Серийный номер элемента в каждой позиции.
- Серия / модель мембраны.
- Кто проводил установку (ФИО и подпись инженера).
Удобнее всего вести журнал в электронной таблице: одна вкладка на одну дату загрузки, плюс мастер-таблица актуального состояния системы. Когда придёт время плановой замены через 3–5 лет, по журналу легко отделить мембраны разных партий и не перепутать ресурс.
Что даёт журнал на практике:
- Локализация проблемного элемента. Если кондуктометр пермеата конкретного корпуса дал скачок — по журналу видно, что за элементы там стоят, и какой серийник снять первым на инспекцию.
- Гарантийные кейсы. Без серийного номера и даты установки производитель не примет рекламацию.
- Анализ ресурса. Видно, элементы какой партии или какого года выпуска отрабатывают расчётный ресурс, а какие — нет. Это аргумент при выборе поставщика следующей замены.
- Передача системы между сменами. Новый инженер по журналу за 10 минут понимает, что и когда было загружено.
Коммерческие установки Aquaplex 4040
Серия ULP-1…ULP-8 на корпусах 4040 для производства, котельных и автомоек
Типичные ошибки монтажа
Перечень ошибок, который чаще всего приводит к выезду сервиса в первые две недели работы новой системы:
| Ошибка | Что происходит | Как избежать |
|---|---|---|
| Мембрана установлена задом наперёд | Падение производительности и селективности с первого пуска, риск телескопирования | Контроль стороны входа по маркировке и положению уплотнительной манжеты концентрата |
| Не заменены уплотнительные кольца межэлементного соединителя | Внутренний переток концентрата в пермеат, скачок солесодержания пермеата | Менять все кольца на новые при любой переборке корпуса |
| Уплотнения смазаны вазелином или WD-40 | Необратимое падение селективности в первые часы работы | Только пищевой глицерин |
| Перетянуто упорное кольцо или хомут | Деформация торцевой крышки, утечка пермеата по штуцеру | Затяжка по моменту, указанному в инструкции корпуса |
| Не продут воздух перед запуском | Гидроудары, выбросы давления, превышение допустимого перепада на элементе | Продувка не менее 1 часа при низком давлении, расход по типу корпуса |
| Система оставлена без воды более 4 суток после монтажа | Высыхание полиамидного слоя, необратимая потеря производительности | Запуск или консервация — не позднее 4 суток после загрузки |
| Не ведётся журнал загрузки | Невозможно локализовать проблемный элемент, гарантия не принимается | Журнал заполняется в момент установки, до закрытия корпуса |
| Элемент протолкнут с боковым усилием на соединитель | Срыв уплотнительных колец, повреждение центральной трубки, деформация манжеты | Только осевое движение, при заметном сопротивлении — остановиться |
Большинство ошибок монтажа проявляется в первые 24–48 часов после пуска и видны по приборам: кондуктометр пермеата, расходомеры, перепад давления на ступенях. Поэтому первые двое суток после установки — самый напряжённый период мониторинга, и журналирование показаний приборов в этот период не менее важно, чем сам монтаж.
Если вы планируете замену мембран в существующей системе — рекомендуем заодно проверить состояние корпусов, межэлементных соединителей и торцевых адаптеров. Соединители и адаптеры часто могут быть использованы повторно, но уплотнения нужно заменить полностью. Хорошая инженерная практика — закупать новые кольца и манжеты вместе с новой партией мембран.
