Кислая CIP-мойка мембран обратного осмоса гексаметафосфатом натрия — специфическая процедура для удаления отложений металлов: железа, алюминия, а также комбинированных кальций-железистых и фосфат-железистых осадков. В отличие от обычной кислотной мойки соляной или лимонной кислотой, гексаметафосфат натрия (далее — ГМФ или SHMP) работает как секвестрант: он связывает катионы металлов в стабильные растворимые комплексы и удерживает их в растворе до момента сброса. Это снижает риск повторного выпадения осадка на мембране в момент промывки и нейтрализации.
Ниже — пошаговая процедура: когда применять кислую CIP на ГМФ, как приготовить 1 % раствор, как правильно подкислить, какие параметры циркуляции выдерживать и как промывать элементы после мойки. Все концентрации и pH-режимы взяты из инструкции по эксплуатации мембранных элементов.
Когда применять кислую CIP на гексаметафосфате
Стандартный CIP-протокол (щёлочь + соляная или лимонная кислота) справляется с большинством загрязнений: карбонатными отложениями, органикой, биоплёнкой. Однако когда на мембране осели катионы металлов в сочетании с органикой или фосфатами, обычной кислоты недостаточно. Ион растворяется при низком pH, но при первом сдвиге pH в сторону нейтрального (например, при промывке пермеатом) выпадает обратно в виде гидроксида или фосфата. Гексаметафосфат натрия решает эту проблему за счёт комплексообразования.
Показания к применению кислой CIP на ГМФ:
- Железистые отложения — рыжий, коричневый или чёрный налёт на мембране при вскрытии. Источник: остаточное железо в питающей воде после плохой обезжелезивания, окисление двухвалентного железа кислородом в трубопроводах, коррозия металлических элементов обвязки.
- Алюминиевые отложения — белёсый или сероватый налёт, часто как следствие передозировки коагулянта в предочистке (сульфата или хлорида алюминия). Алюминий выпадает в виде гидроксида и фосфата при сдвиге pH у поверхности мембраны.
- Комбинированные кальций-железистые осадки — смесь карбоната кальция и гидроксида железа, типичная для скважинной воды с высокой жёсткостью и остаточным железом.
- Фосфат-железистые осадки — следствие применения фосфатных антискалантов на воде с железом. Связь Fe-PO4 не разрушается обычной кислотой.
- Безуспешная стандартная CIP — если после двухэтапной мойки (щёлочь + кислота) нормализованный поток восстановился менее чем на 70 % и в концентрате при анализе обнаружены металлы.
Контрольный критерий: рост перепада давления на 15 % и более при неизменных расходах, в сочетании с историей подачи на установку воды с содержанием железа выше 0,05 мг/л, алюминия выше 0,05 мг/л или применением фосфатного антискаланта. Если эти условия выполняются — первой линией защиты должна быть мойка на ГМФ.
Установки обратного осмоса АКВАПЛЕКС
Системы 4040 и 8040 с CIP-обвязкой и контролем pH/температуры моющего раствора.
Какие осадки растворяет ГМФ: железо, алюминий, кальциевые соли
Гексаметафосфат натрия (NaPO3)n — полифосфат с цепочечной структурой, который проявляет высокую способность связывать поливалентные катионы в водорастворимые комплексы. На практике это означает: даже если в растворе одновременно присутствуют железо, алюминий и кальций — ГМФ связывает их все и удерживает в растворённом виде до тех пор, пока раствор не будет сброшен.
| Тип осадка | Визуальный признак | Эффективность ГМФ | Примечание |
|---|---|---|---|
| Гидроксид железа (Fe(OH)3) | Рыжий, коричневый налёт | Высокая | Подкисление до pH 3–4 обязательно |
| Гидроксид алюминия (Al(OH)3) | Белёсый, желатинообразный | Высокая | Часто после передозировки коагулянта |
| Фосфат железа (FePO4) | Бурый, плотный | Средняя–высокая | Требует длительной выдержки 4–8 часов |
| Карбонат кальция (CaCO3) | Белый, кристаллический | Высокая | Растворяется и за счёт pH, и за счёт связывания Ca2+ |
| Кальций-железистый осадок | Серо-рыжий | Высокая | Основной целевой случай для ГМФ |
| Сульфат бария (BaSO4) | Белый, плотный | Низкая | Требует специализированных EDTA-составов |
| Силикат (SiO2) | Прозрачный, стекловидный | Очень низкая | ГМФ не подходит — нужна щелочная мойка |
Важное ограничение: ГМФ не справляется с органикой и биоплёнкой. Если мембрана загрязнена смешанно (металлы + органика), сначала проводится щелочная мойка для размягчения и удаления органической матрицы, и только после промывки — кислая мойка на ГМФ для растворения металлов. Обратный порядок зафиксирует биоплёнку и сделает её нерастворимой.
Принцип действия: секвестрация и хелирование
Чтобы выбирать рабочие концентрации и время выдержки осознанно, полезно понимать механизм действия ГМФ на отложения. Здесь работают два процесса: секвестрация (связывание катионов в комплекс) и хелирование (образование «клешневидной» связи между ионом металла и несколькими атомами лиганда).
Секвестрация
Цепочки полифосфата (NaPO3)n содержат отрицательно заряженные кислородные центры по всей длине молекулы. Положительно заряженные катионы металлов (Fe3+, Al3+, Ca2+, Mg2+) притягиваются к этим центрам и образуют растворимый полифосфатный комплекс. В отличие от свободного иона металла, который выпадает в осадок при сдвиге pH, катион, упакованный в полифосфатную цепь, остаётся в растворе.
Хелирование
Дополнительно ГМФ способен формировать хелатные структуры — когда один катион металла связывается одновременно с несколькими атомами лиганда, образуя устойчивое кольцо. Хелаты железа и алюминия с полифосфатами стабильны в широком диапазоне pH и сохраняются даже при разбавлении пермеатом во время промывки.
Роль подкисления
Свежий 1 % раствор ГМФ имеет pH около 7. При таком pH комплексообразование идёт медленно, а сам осадок (гидроксид железа, карбонат кальция) плохо растворяется. Подкисление соляной или лимонной кислотой до pH 3–4 одновременно:
- растворяет осадок за счёт низкого pH (классический кислотный механизм);
- освобождает катионы металлов в раствор, где их подхватывает полифосфат;
- предотвращает обратное выпадение осадка при дальнейшей промывке.
Без подкисления ГМФ при нейтральном pH работает в основном как ингибитор повторного осаждения (то есть удерживает уже растворённое в растворе). Активное растворение свежих осадков начинается при pH ≤ 4. Поэтому подкисление — не «улучшение», а штатная часть процедуры.
Приготовление 1 % раствора и подкисление
Расчёт расхода реагента ведётся от объёма CIP-контура (бак + корпуса + трубопроводы). Концентрация ГМФ в рабочем растворе — 1 % по массе, что соответствует 10 г сухого реагента на 1 л раствора. Для системы из 6 мембранных элементов 8040 и типового объёма контура 200–220 л потребуется около 2,0–2,2 кг ГМФ.
Пошаговое приготовление
- Подготовка воды. Заполните бак CIP-станции пермеатом или деминерализованной водой. Использование водопроводной воды недопустимо: свободный хлор повредит полиамидный слой, а жёсткость даст дополнительный осадок при перемешивании с реагентом.
- Дозирование ГМФ. Сухой реагент засыпайте при включённом миксере или рециркуляционном насосе. Растворимость ГМФ в воде практически неограничена, но при быстром засыпании образуются комки, которые потом плохо растворяются. Засыпайте порционно, контролируя визуально полное растворение между порциями.
- Контроль внешнего вида. Готовый 1 % раствор — прозрачный, без осадка. Если в баке остался белый порошок на дне — увеличьте время перемешивания. Если раствор мутный — проверьте качество исходной воды и марку ГМФ.
- Подкисление. При работающем перемешивании постепенно вводите соляную кислоту (33 %) или лимонную кислоту в виде 10–20 % раствора. Доза подбирается по pH-метру, цель — pH 3–4. Кислоту добавляйте малыми порциями: pH в зоне 4–7 меняется быстро.
- Нагрев. Доведите раствор до температуры 30–35 °C. Превышение 40 °C недопустимо: полиамидная мембрана необратимо деформируется. При работе зимой обязателен подогрев бака — холодный раствор связывает железо в разы медленнее.
- Фильтрация. Перед подачей раствора в мембранные корпуса пропустите его через картриджный фильтр 5 мкм. Это удалит возможные нерастворившиеся частицы реагента и предотвратит механическое засорение мембранных каналов.
Свойства и требования к реагенту
| Параметр ГМФ | Значение |
|---|---|
| Внешний вид | Белый порошок, без запаха |
| Концентрация P2O5 | около 67 % по массе |
| Плотность | 0,95–1,05 г/см³ (при 20 °C) |
| Растворимость в воде | практически неограниченная |
| pH 1 % раствора (без подкисления) | около 7 |
| Химическая формула | (NaPO3)n |
| CAS-номер | 10124-56-8 |
Параметры циркуляции и время замачивания
Сама циркуляция — это сердце CIP-процедуры. От расхода, давления и времени зависит, успеет ли реагент диффундировать в загрязнённый слой и связать катионы металлов.
| Параметр | Рабочее значение | Предельное значение |
|---|---|---|
| Концентрация ГМФ | 1 % по массе | 1–2 % при сильном загрязнении |
| pH раствора | 3–4 | не ниже 2 (минимальный для мембраны) |
| Температура | 30–35 °C | не выше 40 °C |
| Давление при циркуляции | 2–3 бар | не выше 4 бар |
| Расход на элемент 8040 | 6–9 м³/ч | обеспечивает турбулентность |
| Расход на элемент 4040 | 2–3 м³/ч | обеспечивает турбулентность |
| Время активной циркуляции | 30–60 минут | контроль pH каждые 10–15 минут |
| Время замачивания | 1–4 часа | до 8 часов при сильном железе |

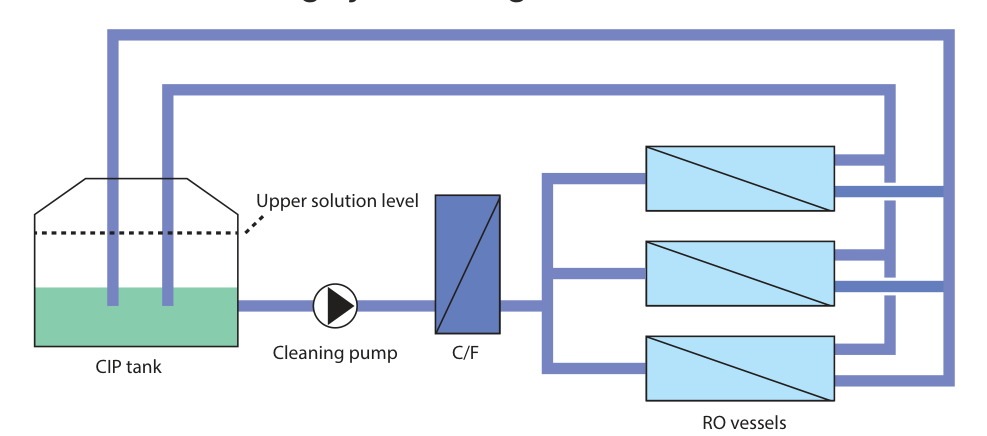

Последовательность действий
- Запустите циркуляцию приготовленного раствора через мембранные корпуса. Первые 5 минут сбрасывайте в дренаж — это удалит наиболее загрязнённую первую порцию, чтобы не загружать ею контур.
- Переключите на замкнутый контур (возврат в бак). Поддерживайте температуру 30–35 °C и контролируйте pH каждые 10–15 минут.
- Если pH вырос выше 4,5 — добавьте кислоту для возврата в зону 3–4. Сдвиг pH означает, что реагент активно связывает катионы и расходуется.
- Если раствор стал мутным или интенсивно окрашенным (бурый, рыжий) — слейте отработанный раствор, приготовьте свежий и повторите циркуляцию.
- После 30–60 минут активной циркуляции остановите насос и оставьте мембраны заполненными раствором на 1–4 часа. Для тяжёлого железистого загрязнения выдержку продляют до 8 часов.
- После выдержки повторите циркуляцию ещё 15–30 минут для удаления размягчённых отложений.
Реверсивная схема подачи (от концевых элементов к фронтальным) полезна при кислой CIP на ГМФ: она снижает риск повторного оседания растворённых катионов на хвостовых элементах при движении раствора по стандартной схеме «вход → концентрат». Если CIP-обвязка позволяет — используйте реверс на втором цикле.
Промывка элементов после мойки
Промывка после кислой мойки ГМФ — критический этап, и его ошибки чаще всего обнуляют весь эффект процедуры. Если на мембране остался хотя бы небольшой объём раствора с растворёнными катионами металлов, при первом пуске установки в нормальный режим pH резко вырастает (пермеат и питающая вода нейтральны или слегка щелочные), и металлы выпадают обратно — теперь уже на чистую мембрану.
Алгоритм промывки
- Полностью слейте отработанный раствор из CIP-контура. Не допускается разбавление пермеатом «на ходу» — сначала слив, потом подача чистой воды.
- Подайте пермеат или деминерализованную воду через мембранные корпуса при низком давлении 2–3 бар. Сброс — в дренаж, не в бак CIP-станции.
- Контролируйте pH воды на выходе. Критерий окончания промывки — pH в диапазоне 6–8 (нейтральный). На практике это занимает 20–30 минут и требует не менее 2–3 объёмов CIP-контура чистой воды.
- Контролируйте проводимость промывной воды. Если по pH вода уже нейтральна, но проводимость выше проводимости пермеата на входе — в системе остаётся ГМФ и продолжайте промывку до выравнивания.
- После промывки запустите установку обратного осмоса в штатном режиме. Первые 30 минут пермеат направляйте в дренаж: возможно временное повышение солепропускания за счёт остатков реагента в полиамидной структуре.
- Зафиксируйте нормализованные параметры: поток пермеата, перепад давления, проводимость пермеата. Сравните с показателями до мойки и с проектными значениями.
Свойства гексаметафосфата натрия
Знание физико-химических свойств реагента помогает правильно организовать его хранение, дозирование и безопасную работу с растворами.
- Внешний вид: белый порошок, без запаха. Светло-серый оттенок допустим для технических марок, желтоватый — нет.
- Содержание P2O5: около 67 % по массе. Этот показатель указывается в паспорте качества и определяет реальную «силу» реагента. Если значение существенно ниже — реагент разбавлен или содержит примеси.
- Плотность: 0,95–1,05 г/см³ при 20 °C. Используется при дозировании по объёму, если применяется насыпной дозатор.
- Растворимость: практически неограниченная. ГМФ можно растворять до концентраций 20 % и выше, но для CIP это не требуется — рабочая концентрация 1 %.
- pH 1 % раствора: около 7. Это исходное значение до подкисления; именно поэтому для активной работы с осадками раствор доводят до pH 3–4.
- Химическая формула: (NaPO3)n, цепочечный полифосфат с переменной длиной цепи.
- CAS-номер: 10124-56-8.
Меры безопасности
Перед работой с ГМФ обязательно ознакомьтесь с паспортом безопасности (SDS) поставщика реагента и используйте рекомендованные средства защиты. Основные риски:
- При попадании в глаза — немедленно промыть большим количеством воды и обратиться к врачу.
- Избегать продолжительного контакта с кожей.
- Избегать вдыхания пыли при засыпании сухого реагента.
- При работе использовать перчатки и защитные очки.
Растворы ГМФ малотоксичны, но смесь ГМФ с соляной кислотой классифицируется как раздражающая. Работайте в проветриваемом помещении с CIP-станцией, которая закрыта от прямого контакта с оператором.
Совместимость с разными типами мембран
Гексаметафосфат натрия совместим со всеми основными типами тонкоплёночных полиамидных мембран — BW, SW, LP, ULP, XLP, FR. Ограничения те же, что и для любой кислотной мойки полиамида.
| Параметр мембраны | Предельное значение при CIP на ГМФ |
|---|---|
| Минимальный pH (длительный контакт) | 2,0 |
| Максимальная температура | 40 °C |
| Максимальное давление при циркуляции | 4 бар |
| Содержание свободного хлора в воде для приготовления | менее 0,1 мг/л |
| Тип допустимых мембран | все полиамидные TFC/TFM элементы 2540, 4040, 8040 |
Особенности по сериям:
- Брэккиш и низконапорные серии (BW, LP, ULP, XLP): ГМФ применим без ограничений в указанных пределах. Это основная сфера применения процедуры.
- Морские серии (SW): совместимы, но требуют аккуратной работы — мембрана уже работает с высоким TDS, и резкие изменения химии у её поверхности нежелательны. Рекомендуется увеличить кратность промывки пермеатом после мойки.
- Стойкие к загрязнению серии (FR): совместимы. Эти мембраны реже требуют CIP на ГМФ за счёт оптимизированной геометрии питающего канала, но при появлении металлических отложений ГМФ работает как и на стандартных мембранах.
- Нанофильтрация: при использовании ГМФ ориентируйтесь на минимальный pH, указанный производителем конкретного типа элемента. Часть NF-мембран имеет более узкий допустимый диапазон pH.
Мембраны обратного осмоса и нанофильтрации
Сменные элементы 4040 и 8040 — серии BW, SW, LP, ULP, XLP, FR.
ГМФ vs лимонная кислота: что выбрать
Лимонная кислота — самый распространённый «лёгкий» реагент для кислотной CIP. Она безопасна, не выделяет паров, разрешена в пищевой промышленности. Гексаметафосфат натрия дороже и сложнее в применении, но даёт принципиально другой механизм действия. Сравнение по основным параметрам:
| Параметр | Лимонная кислота | Гексаметафосфат натрия |
|---|---|---|
| Рабочая концентрация | 2 % | 1 % |
| Рабочий pH | 2–3 | 3–4 (после подкисления) |
| Механизм | Кислотное растворение + слабое хелирование | Секвестрация + хелирование + кислотное растворение |
| Карбонат кальция | Растворяет хорошо | Растворяет хорошо |
| Свежий гидроксид железа | Растворяет, но риск повторного выпадения | Растворяет и удерживает в комплексе |
| Старые железистые отложения | Слабо | Хорошо |
| Алюминиевые отложения | Слабо | Хорошо |
| Фосфат-железистые осадки | Практически не работает | Работает с длительной выдержкой |
| Опасность для оператора | Низкая (пищевой класс) | Низкая, но смесь с HCl агрессивна |
| Стоимость реагента на цикл | Ниже | Выше |
Когда что выбирать
- Лимонная кислота: свежий карбонатный налёт, плановая профилактическая мойка, мягкие случаи. Хорошо работает на скважинной воде без значимого железа.
- ГМФ: любые случаи с подтверждённым присутствием металлов, повторные мойки, ситуации, когда лимонная кислота не восстановила параметры. Обязательно — при истории передозировки коагулянтов.
- Комбинация ГМФ + лимонная кислота: рабочий вариант для смешанных отложений. Состав: 1 % ГМФ + 1–2 % лимонной кислоты, pH 3–4. Усиливает связывание катионов без необходимости работать с концентрированной соляной кислотой.
Промышленные установки обратного осмоса АКВАПЛЕКС
Производительность от 1 до 50 м³/ч, заводская CIP-обвязка и подогрев моющего раствора.
Установка обратного осмоса АКВАПЛЕКС RO-ULP 1-4040 (до 0,25 м³/ч)
Установка обратного осмоса АКВАПЛЕКС RO-ULP 3-4040 (до 0,75 м³/ч)
Типичные ошибки
1. Работа с ГМФ при нейтральном pH
Раствор 1 % ГМФ без подкисления имеет pH около 7. В этом режиме он работает преимущественно как ингибитор повторного осаждения и плохо растворяет уже сформированные осадки. Если не подкислить раствор до pH 3–4, эффективность мойки падает в разы. Подкисление — не опциональный шаг, а штатная часть процедуры.
2. Превышение pH-минимума мембраны
В попытке усилить мойку оператор иногда подкисляет раствор ниже pH 2. Это разрушает полиамидный слой быстрее, чем растворяет осадок. Для стандартных мембран допустимый предел длительного контакта — pH 2. Кратковременно (до 30 минут) допускается pH 1, но без подтверждения от производителя конкретного типа мембран в эту зону не выходят.
3. Промывка с возвратом в бак
После циркуляции и выдержки отработанный раствор нельзя «дополивать» пермеатом в баке и продолжать прокачку. Это даёт постепенное снижение концентрации реагента, но не очищает мембрану от него. Промывка должна идти в открытом контуре: пермеат с входа — слив в дренаж.
4. Использование водопроводной воды для приготовления
Свободный хлор в водопроводной воде даже на уровне 0,3–0,5 мг/л разрушает полиамидный слой при длительном контакте. Дополнительно жёсткость водопроводной воды реагирует с ГМФ, частично связывая его ещё до подачи в корпуса. Раствор готовится только на пермеате или деминерализованной воде.
5. Превышение температуры
Нагрев раствора выше 40 °C «для лучшей мойки» приводит к необратимой деформации полиамидного слоя. Солепропускание после такого нагрева возрастает в 2–3 раза и не восстанавливается ни одной мойкой. Контроль температуры — термометром в баке и на выходе из корпусов.
6. Пропуск этапа фильтрации раствора
Если 1 % раствор подаётся в корпуса без предварительной фильтрации, нерастворившиеся частицы реагента или примеси из бака осядут в питающих каналах мембран. Это даёт рост перепада давления после мойки — то есть процедура, призванная снизить ΔP, увеличит его. Картриджный фильтр 5 мкм на линии подачи CIP-станции обязателен.
7. Отсутствие контроля pH во время циркуляции
Реакция ГМФ с осадком расходует кислоту: pH сдвигается вверх. Если контроль ведётся только в начале мойки, во второй половине цикла раствор уже работает в субоптимальной зоне pH 5–6, эффективность падает. Контроль pH-метром каждые 10–15 минут и подколка кислотой при отклонениях — обязательная часть процедуры.
