Лимонная кислота — основной кислотный реагент при CIP-мойке (химической мойке без выгрузки) мембран обратного осмоса. Её ключевая задача — растворять и удалять отложения металлов: соединения железа, марганца, алюминия, продукты коррозии, частично карбонатные осадки. Щёлочь в таких случаях не работает: она специализируется на органике и биоплёнках. Если по симптоматике (снижение пермеата, рыжеватый налёт на торцах элементов, локальная потеря производительности первых корпусов) видно «металлическую» картину загрязнения — собирать имеет смысл именно кислотную мойку, а точнее — циркуляцию 2 % раствора лимонной кислоты со скорректированным pH.
Ниже — пошаговая методика: приготовление раствора, корректировка pH аммиаком, циркуляция, замачивание, финальная промывка пермеатом. Концентрации, цвета индикации и формула расчёта реагентов — стандартные ориентиры для промышленных установок обратного осмоса.
Какие загрязнения удаляет лимонная кислота
Лимонная кислота — слабая трёхосновная органическая кислота, способная образовывать прочные комплексы с ионами металлов. На этом и построено её применение в обслуживании мембран: молекула кислоты «захватывает» металл из отложений, переводит его в растворимую форму и удерживает в растворе до слива в дренаж.
Целевые загрязнения для кислотной мойки на лимонке:
- Продукты коррозии — оксиды и гидроксиды железа с трубопроводов, насосов, корпусов мембран. Самый частый виновник рыжих отложений на входной стороне первой ступени.
- Железо-марганцевый фаулинг — следствие проскоков железа и марганца через предподготовку. Видим как тёмные плёнки на торцах элементов после выгрузки.
- Алюминиевые отложения — остатки коагулянтов на основе алюминия, не доочищенные до мембраны.
- Карбонатные осадки — отложения кальция и магния (карбонаты). Удаляются частично, но именно для них чаще используют специализированные кислотные составы; лимонка работает «за компанию».
Для биоплёнок, органики, коллоидного фаулинга лимонная кислота бесполезна. Если CIP-мойка с лимонкой не даёт восстановления потока, первый шаг — провести щелочную мойку и оценить эффект отдельно.
Главный визуальный индикатор работы — изменение цвета раствора. Свежий 2 % раствор с pH 3,5 имеет зеленовато-жёлтый оттенок. По мере того как металлы связываются в комплексы, цвет смещается в тёмно-жёлтый, затем в красно-коричневый. Этот переход означает, что кислотная ёмкость раствора исчерпана: реагент дальше работать не будет, его сливают и готовят свежий.
Подготовка раствора 2 % лимонной кислоты
Базовая концентрация для кислотной CIP-мойки — 2 % по массе (2 wt%). Раствор готовится в баке мойки, лучше всего — с непрерывной рециркуляцией через насос: это ускоряет растворение и исключает образование локальных непромешанных зон.
Порядок действий:
- Заполнить бак мойки. Используется только пермеат обратного осмоса или умягчённая вода без окислителей (хлора, перманганата). Хлорированная вода разрушает полиамидный слой мембраны — это потеря модуля, а не профилактика.
- Рассчитать объём воды. Объём раствора определяется размером установки и степенью загрязнения. Ориентир из стандартной методики CIP — рассчитывать так, чтобы хватило заполнить трубопроводы мойки, головки коллекторов и корпуса мембран с запасом на циркуляцию.
- Внести лимонную кислоту. Белый кристаллический порошок добавляется в воду небольшими порциями при работающем перемешивании. Крупные комки разбивают до загрузки в бак, иначе можно повредить мешалку или рабочее колесо насоса.
- Дождаться полного растворения. Раствор должен стать прозрачным, без осадка на дне. Только после этого приступают к корректировке pH.
Расчётный пример из стандартной методики: для приготовления 1 000 литров 2 % раствора лимонной кислоты требуется 20 кг сухого реагента. Это удобный «опорный» коэффициент для пересчёта на любой объём бака мойки.
| Объём раствора, литров | Лимонная кислота, кг | Гидроксид аммония (30 %), кг |
|---|---|---|
| 500 | 10 | ≈ 3,4 |
| 1 000 | 20 | ≈ 6,8 |
| 2 000 | 40 | ≈ 13,6 |
| 5 000 | 100 | ≈ 34,0 |
Корректировка pH аммиаком: зачем и до какого значения
Чистый 2 % раствор лимонной кислоты слишком кислый для работы с мембранными элементами: pH такого раствора около 1,7 (по данным для 100 г/л при 20 °C). Полиамидный слой мембраны живёт в узком окне pH, и длительный контакт с раствором pH ≈ 1,7 — это риск необратимого повреждения активного слоя.
Поэтому перед запуском в мембранные корпуса pH раствора поднимают до целевого значения. По стандартной методике CIP допустимы три реагента для корректировки:
- аммиак (NH₃);
- гидроксид аммония / раствор аммиака (NH₄OH);
- гидроксид натрия (NaOH) — каустическая сода.
Целевое значение pH из стандартной методики — 3,5. Это компромисс: достаточно кисло, чтобы реакция со связыванием металлов шла, и при этом мембрана не уходит за разрешённые границы по pH.
Расчёт дозы аммиачного раствора привязан к массе лимонной кислоты формулой из методики:
Количество NH₄OH (в пересчёте на 100 %) = 0,1 × количество лимонной кислоты (в пересчёте на 100 %), кг.
Например, для 20,4 кг лимонной кислоты потребуется 0,1 × 20,4 = 2,04 кг NH₄OH в пересчёте на чистое вещество. Если на руках товарный раствор концентрацией 30 % по массе, реальная масса раствора, которую нужно внести, рассчитывается как 2,04 / 0,3 ≈ 6,8 кг.
Корректировку выполняют при работающем перемешивании или рециркуляции раствора через насос. Выделяющийся газообразный аммиак — раздражитель и требует вентиляции рабочей зоны, в идеале — местного вытяжного отсоса над баком мойки. Чтобы свести выделение газа к минимуму, аммиачный раствор подают электрическим или ручным бочковым насосом, а не льют прямо из канистры.

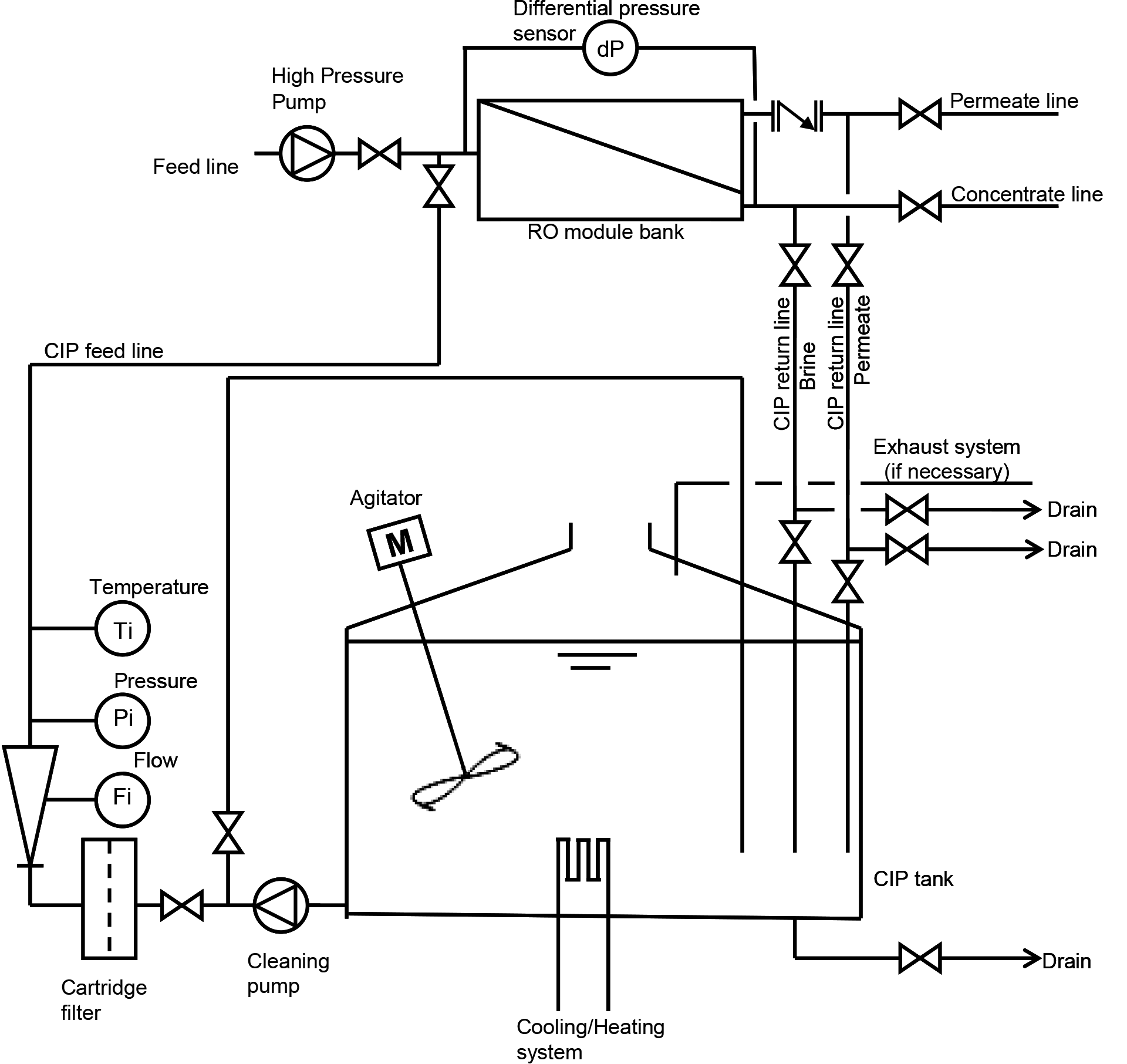

Этапы CIP пошагово (вытеснение → циркуляция → замачивание → промывка)
Кислотная мойка строится по той же общей схеме, что и любая другая CIP-процедура: предварительная промывка корпусов, циркуляция раствора, опциональное замачивание, финальная промывка пермеатом до выхода на чистую воду.
- Предварительная промывка элементов. До подачи моющего раствора через корпуса рекомендуется (не обязательно) прогнать умягчённую воду или пермеат. Цель — убрать рыхлые отложения, смыть концентрат, остановить мембрану «на чистом», чтобы химия не расходовалась на пустяки.
- Вытеснение исходной воды. Раствор лимонной кислоты подаётся в корпуса и вытесняет находившуюся там воду. Первые порции смеси из обратной линии лучше отправлять в дренаж — в них высокая концентрация смытого фаулинга и разбавленный раствор.
- Циркуляция через мембранные корпуса. После того как раствор полностью заполнил систему и пошёл по замкнутому контуру «бак — насос — корпуса — обратно в бак», начинается основной этап мойки. Циркуляцию ведут при низком давлении, постоянно контролируя цвет и температуру раствора.
- Замачивание (опционально). Чередование циркуляции с интервалами замачивания может усиливать растворение металлов. Раствор оставляют в корпусах без потока на 10–60 минут, затем снова запускают рециркуляцию. Это особенно полезно при плотных железо-марганцевых отложениях, до которых протоку «не дойти» за один проход.
- Финальная промывка пермеатом. После завершения циркуляции раствор полностью сливают, бак мойки промывают, заполняют пермеатом или другой подходящей водой без окислителей и вытесняют остатки кислоты из трубопроводов, головок коллекторов и мембранных корпусов. Весь сбрасываемый объём — в дренаж, утилизация по регламенту предприятия.
Каждую ступень (банк) промывают отдельно. Цель — оптимизировать поток для каждой ступени и не дать загрязнениям, смытым в первой ступени, попасть во вторую. Воду промывки не возвращают в бак — чистая флюш-вода не должна смешиваться с отработанным раствором.
Промышленные установки обратного осмоса АКВАПЛЕКС
АКВАПЛЕКС RO — линейка обратноосмотических установок производительностью от 100 до 10 000 л/ч. Обессоливание и очистка воды для котельных, пищевых производств, фармацевтики. Сборка в России, срок изготовления 5–10 рабочих дней, гарантия 12 месяцев. Склад в Ростове-на-Дону.
Параметры циркуляции: поток, давление, температура
Циркуляция моющего раствора — самый чувствительный этап. От параметров зависит, насколько эффективно реагент дойдёт до загрязнений и не повредит ли мембранные элементы. Ориентиры из стандартной методики:
| Параметр | Значение | Комментарий |
|---|---|---|
| Давление циркуляции | ≤ 0,2 МПа (≈ 30 psi) | Низкое давление, чтобы исключить продавливание загрязнений в структуру мембраны и пермеатную сторону |
| Температура раствора | повышенная, но в пределах паспорта мембраны | Тепло ускоряет реакцию; конкретный предел — по инструкции производителя мембран |
| Длительность циркуляции | от 30–60 минут и выше | Продолжительная циркуляция повышает эффективность |
| Концентрация раствора | 2 % лимонной кислоты, pH 3,5 | Контроль pH — pH-метром, не индикаторной бумагой (точность недостаточна) |
Контроль раствора во время циркуляции ведётся по двум параметрам — pH и цвет. pH измеряют электронным pH-метром, цвет — визуально по пробе в светлой посуде. Сочетание «pH упал, цвет красно-коричневый» означает, что раствор отработан и его пора менять. Корректировать pH «на лету» добавлением аммиака бессмысленно — кислотная ёмкость уже израсходована на металлы.
Свойства лимонной кислоты и аммиачного раствора (TDS, безопасность)
Перед работой с реагентами обязательно читается паспорт безопасности (SDS) от поставщика. Ниже — справочная сводка ключевых физико-химических свойств, используемая при подготовке раствора и при оценке рисков.
| Параметр | Лимонная кислота | Раствор аммиака |
|---|---|---|
| Химическая формула | C₆H₈O₇ | NH₃ (в водном растворе — NH₄OH) |
| Название по IUPAC | 2-гидроксипропан-1,2,3-трикарбоновая кислота | — |
| Внешний вид | Белый кристаллический порошок | Бесцветный раствор |
| Плотность | 1665 г/см³ (18 °C) | 0,9 г/см³ |
| Растворимость в воде | 59 г / 100 мл (20 °C) | смешивается с водой во всех пропорциях |
| pH | ≈ 1,7 (100 г/л, 20 °C) | ≈ 11 |
| CAS-номер | 77-92-9 | 1336-21-6 |
| Класс опасности | Низкая опасность, раздражитель | Едкое вещество |
Лимонная кислота относительно безопасна: класс — «раздражитель», работа в обычных СИЗ (перчатки, защитные очки, респиратор от пыли при дозировании сухого порошка). Аммиачный раствор — более серьёзный реагент: он едкий, выделяет резкий газ при контакте с воздухом. Помещение, где ведётся корректировка pH, должно иметь принудительную вентиляцию или локальный отсос над баком мойки.
Полный перечень мер безопасности по обоим реагентам берётся из паспорта безопасности конкретного поставщика. Внутренние документы предприятия (СИЗ, журнал ОТ, инструкции для оператора CIP) должны ссылаться именно на эти SDS, а не на «общие» представления о безопасности кислот и щелочей.
Совместимость с разными типами мембран
2 % раствор лимонной кислоты с pH 3,5 — практически универсальное кислотное «общее» средство для рулонных полиамидных мембран обратного осмоса. Сам реагент мягкий, не разрушает полиамидный слой при соблюдении температурного и временного режима, не образует токсичных продуктов реакции.
Ключевые ограничения по совместимости:
- pH — только в окне, разрешённом производителем мембран. У каждой серии мембран свой допустимый диапазон pH при химической чистке. Выход за нижнюю границу (для большинства полиамидных мембран это окрестность 1–2) — гарантированное сокращение ресурса.
- Температура — по паспорту мембраны. Превышение допустимой температуры моющего раствора ускоряет деградацию полиамидного слоя. Подогрев бака без термостата — частая причина скрытых повреждений мембран.
- Никаких окислителей в воде для приготовления раствора. Хлор, перманганат, озон, перекись водорода в воде, на которой готовят раствор, — критичны. Пермеат и умягчённая вода свободного хлора уже не содержат, но это надо контролировать.
- Совместимость по реагентам. Аммиак, NH₄OH и NaOH — допустимы для корректировки pH. Использовать «бытовые» подщелачивающие смеси неизвестного состава нельзя: примеси кальция, фосфатов, силикатов превратят кислотную мойку в источник новых отложений.
Мембраны
Обратноосмотические мембраны: форматы 2521, 2540, 3012, 4040, 8040. Бренды: Vontron (КНР), KeenSen (КНР), Semtec (КНР), PureFlow (КНР), CSM (Корея), Filmtec (США). ULP — для воды до 2000 мг/л, XLP — экстремально низкое давление, LP — для солоноватой воды, SW — для морской.
Типичные ошибки
Большинство неудачных кислотных моек на лимонке — это нарушения трёх простых правил: концентрация, pH, чистота воды для раствора. Ниже — частые ошибки и их последствия.
| Ошибка | Что происходит | Как правильно |
|---|---|---|
| Готовят раствор на водопроводной воде | Хлор разрушает мембрану, жёсткость даёт собственные осадки и «съедает» кислотную ёмкость | Только пермеат или умягчённая вода без окислителей |
| Концентрация выше 2 % | Пользы не добавляет, риск повреждения мембраны при низком pH растёт | Держать концентрацию 2 % по массе |
| Запускают раствор в корпуса без корректировки pH | pH ≈ 1,7 — длительный контакт повреждает активный слой | Поднять pH до 3,5 аммиаком или NaOH до запуска циркуляции |
| Циркулируют раствор «до победного» без контроля цвета | Отработанный раствор отдаёт металлы обратно на мембрану — мойка даёт обратный эффект | Сливать раствор при переходе цвета в красно-коричневый, готовить свежий |
| Возврат флюш-воды в бак мойки | Чистая промывочная вода смешивается с остатками раствора, на финале мембрана остаётся в кислотной плёнке | Флюш-воду всегда в дренаж, не на рециркуляцию |
| Поднимают давление выше 0,2 МПа | Растворённые загрязнения продавливаются в подложку и пермеатную сторону, появляется риск повреждения | Держать давление циркуляции в пределах рекомендации стандартной методики |
| Превышение температуры моющего раствора | Полиамид деградирует; снижение солезадержания после мойки — типичный симптом | Контроль термометром и термостатом; верхний предел — по паспорту мембраны |
Отдельный класс ошибок — организационные. Без журнала параметров (давление, поток, температура, pH питающей воды) невозможно понять, что вообще произошло после мойки: восстановился ли поток, как изменилось солепропускание, ушёл ли перепад давления. CIP без журнала — это работа «вслепую», и при следующей деградации мембран будет неясно, мыли ли вы на самом деле эффективно.
